Switch and relay



T-71

Removal/installation of flasher unit



Note:  The  lock  part  of  this  unit  is  vulnerable.  If
unnecessary  for replacement, do not remove it  from
the  bracket.  Prior  to  the  removal,  be  sure  to  check
first the flasher unit.

1.

Disconnect battery negative cable;

2.

Remove the bracket;

3.

Disconnect the connector of flasher unit;

4.

Pry  up  with  a  flathead  screwdriver  the  upper
part of lock piece and remove the flasher unit;

5.

The  installation  procedure  is  in  reverse  order
with that of removal.



1

Fixing  nut  HQ99940-0600 (torque: 7.2～12
N.m)

2

Flashing relay

3

Bracket component



Test of flasher unit



1.

Remove  the  bracket  and  draw  it  toward
yourself;

2.    Measure the terminal  voltage  of  flasher unit as

shown in Fig.

3.    Disconnect  the  negative  cable  of  battery  prior

to check of the continuity of terminal C.

4.

If  it  fails  to  meet  the  technique  requirements,
check  all  parts  listed  in  the  following  table.  If
the  components  and  harnesses  are  normal,  but
the  system  still  works  improperly,  replace  the
flasher unit.

Table of terminal voltage (only for reference)

B+ battery positive voltage









Removal/installation of headlamp relay



Pin  Signal

Connected

to

Testing

conditions

Voltage

(V)/

continuity

Check position

A

Flasher

unit

output

Alarm
switch

Alarm

switch

On

Change B+

and 0

l  Alarm

switch

l  Steering

signal
light

Alarm

Switch
Off

Ignition
switch
in

the

ON
position

B +

Ignition
switch
in
LOCK
or  ACC
state

0

B

Flasher

unit

grounding

GND

Continue:
check

the

continuity

of

grounding

Yes

GND

C

Power
supply

Alarm
switch

Alarm

switch

On

B +

l  Alarm

fuse 15A

l  Instrument

fuse 15A

l  Alarm

switch

Alarm
switch
Off

Ignition
switch
in

the

On
position

B +

Ignition
switch
in

the

LOCK
or  ACC
state

0

1.    Disconnect battery negative cable;

2.    Remove the cover of main fuse box;

3.    Remove the horn relay;

4.    Remove as per the order indicated in the Table;

5.    The  installation  procedure  is  in  reverse  order

with that of the removal.

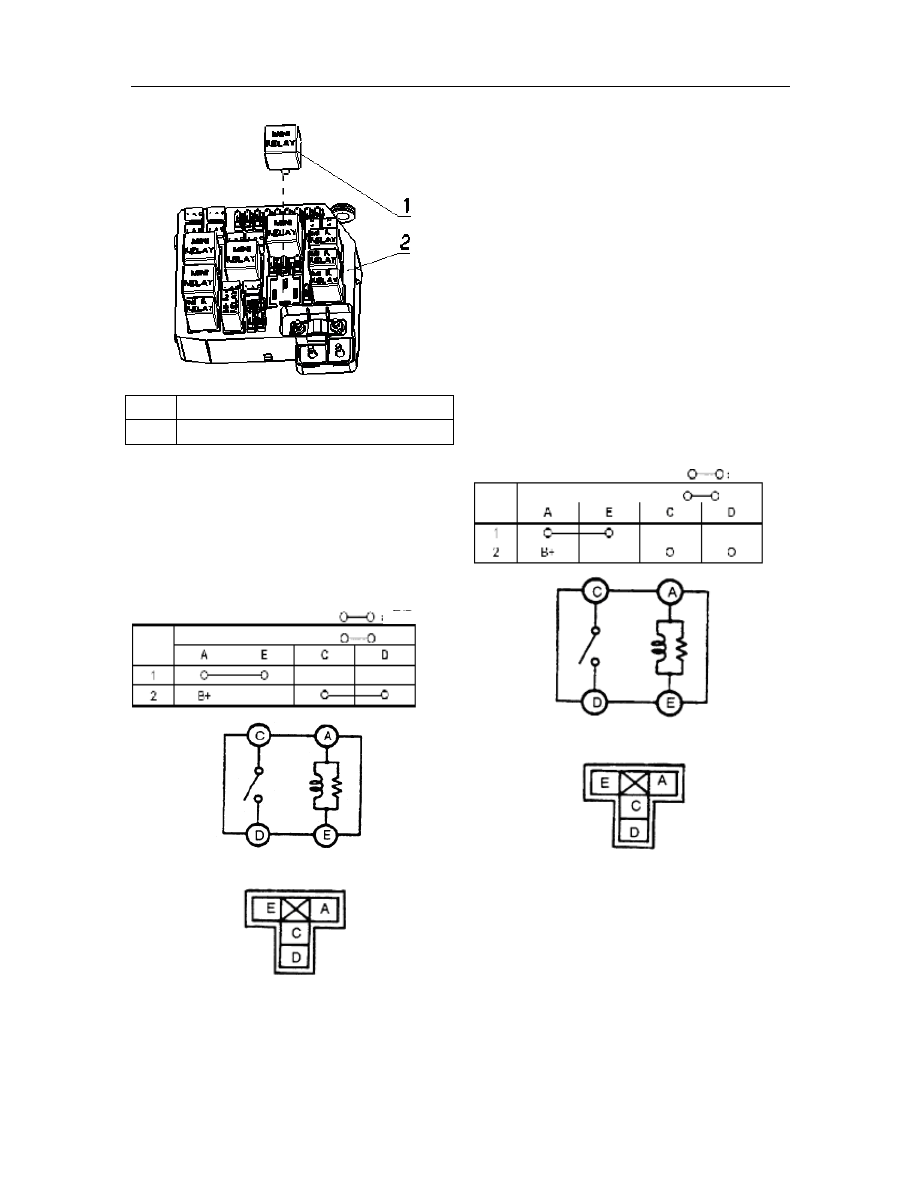

Switch and relay



T-72



1

Headlamp relay

2

Main fuse box



Check of headlamp relay



1.

Remove the headlamp relay;

2.

Check  the  continuity  between  all  terminals  of
headlamp relays with an ohmmeter. If it fails to
meet  the  technique  requirements,  replace  the
headlamp relay.





Relay circuit diagram



Element side connector

(Viewed from the terminal side)





Removal/installation  of  front  fog  lamp
relay



1.

Disconnect the negative cable of battery;

2.

Remove the bracket;

3.

Remove the plug of front fog lamp relay;

4.

Pry out  the lock part at the side  of relay  with a
flathead screwdriver to remove the relay.

5.

The  installation  procedure  is  in  reverse  order
with that of removal.



Check of front fog lamps relay



1.

Remove the relay of front fog lamp;

2.    Check  the  continuity  between  all  terminals  of

front  fog  lamps  relay  with  an  ohmmeter.  If  it
fails  to  meet  the  technique  requirements,
replace the relay of front fog lamp.





Relay circuit diagram



Element  side  connector  (viewed  from  the  terminal
side)



Removal/installation of rear fog lamp relay



Note:  The  lock  part  of  relay  is  vulnerable.  Do  not
remove  the  relay  from  the  bracket  except  for
replacement.  Prior  to  the  removal,  be  sure  to  check
the relay.

1.

Disconnect battery negative cable;

2.

Remove the bracket;

Continuity

Terminal

Steps

Grounding

Continuity

Terminal

Steps

Grounding

Switch and relay



T-73

3.

Disconnect  the  connector  of  rear  fog  lamp
relay;

4.

Pry  up  with  a  flathead  screwdriver,  the  upper
side  of  lock  part.  Remove  the  relay  rear  fog
lamp relay.



5.

The  installation  procedure  is  in  reverse  order
with that of removal.



Check of rear fog lamp relay



1.

Remove the bracket and draw toward yourself;

2.

Check  the  continuity  between  all  terminals  of
rear fog lamp relay with an ohmmeter. If it fails
to meet the technique requirements; replace the
relay of rear fog lamp relay.





Relay circuit diagram



Element side connector (viewed from the terminal

side)



Part of alarm system

Removal/installation of horn

1.

Remove the negative cable of battery;

2.

Remove the front bumper;

3.

Disconnect the connector of horn;

4.

Remove the bolts

5.

Remove the horn;

6.    The  installation  procedure  is  in  reverse  order

with that of the removal.



1

Screw HQ99786-0616 (torque: 7.2～12N.M)

2

Bodywork

3

Horn



Removal/installation of horn relay

1.    Remove the negative cable of battery;

2.    Remove the cover of main fuse box;

3.

Remove in the order as indicated in the Table;

4.    The  installation  procedure  is  in  reverse  order

with that of the removal.



1

Horn relay

Bracket



Rear fog lamp

relay



Connector of rear fog

lamp relay

Continuity

Connection terminal

Steps

Grounding

Main fuse box cover

Switch and relay



T-74

Check of horn relay

1.

Remove the horn relay;

2.

Check  and  confirm  the  continuity  between  the
terminals of horn relay, with an ohmmeter. If it
fails  to  meet  the  technique  requirements,
replace horn relay.







Disassembly and assembly of clock spring



1

Screws

2

Clock spring

See  Essentials  to  Installation  of  Clock
Spring

3

Connector

1.

Remove the negative cable of battery;

2.

Dismantle  the  main  safety  airbag  module.
Please  refer  to  the  “Disassembly/Assembly  of
Driver Sided Airbag Module”

3.

Pull  out  all plugs  of  steering  wheel  connecting
the clock spring;

4.

Dismantle  the  fixing  nuts  of  steering  wheel.
The  tightening  torque  for  the  fixing  nuts  of
steering wheel: 25 N.m.;

5.

Align  the  steering  wheel  with  the  center  and
make  it  stay  at  the  lock  position, and  take  out
steering wheel;

6.

Dismantle  all  screws  on  the  upper/lower  cover
of  steering  column  and  take  out  the  lower

cover;

7.

Pull  out  all  connectors  connecting  the  lower
end of clock spring;

8.

Dismantle three screws fixing the clock spring.

9.

Take  out  the  clock  spring  from  the  steering
wheel.



Warning:  Prior  to  the  installation,  be  sure  that
the clock spring stays in the center.

10.  Keep the center of clock spring aligned.

1)    The  pin  can  be  removed  only  after  the  clock

spring has been installed;

2)    For  the  clock  spring  without  the  location  pin,

the  installation  is  allowed  only  with  the  center
aligned;

(1)    Turn  clockwise  up to  extreme position (until  it

cannot rotate any further);

(2)  Turn  counterclockwise  about  2.75  circles  until

the arrow on the clock spring aligned.

11.  Reassemble  the  rest  of  parts  in  the  reverse

order.



Essentials to installation of clock spring

Attention

If  the  clock  spring  is  not  aligned,  the  clock  spring
wire  will  break  due  to  excessive  tension  when  the
steering  wheel  is  turned.  Note  to  make  adjustment
after the clock spring has been installed.



Adjustment of clock spring

Note:  The  adjustment  process  is  also  described  in
the warning label of clock spring.

1.

Turn the steering wheel to face the front wheel
forward.

Attention: If the clock spring is too tense, it will be
damaged. Do not forcibly turn the clock spring.

2.

Turn clockwise the clock spring till to the end.

Continuity

Terminal

Steps

Switch and relay



T-75



3.    Turn  counterclockwise  the  clock  spring  for  2

and 3/4 circles.



4.    Align the mark on the clock spring with that on

the outer circle.













Align with the mark
