Автомобили Derways. Инструкция по ремонту - часть 38

5. ПОРЯДОК УСТРАНЕНИЯ НЕИСПРАВНОСТЕЙ

А. МЕХАНИЧЕСКОЕ РУЛЕВОЕ УПРАВЛЕНИЕ

ПРОВЕРКИ, ВЫПОЛНЯЕМЫЕ НА АВТОМОБИЛЕ

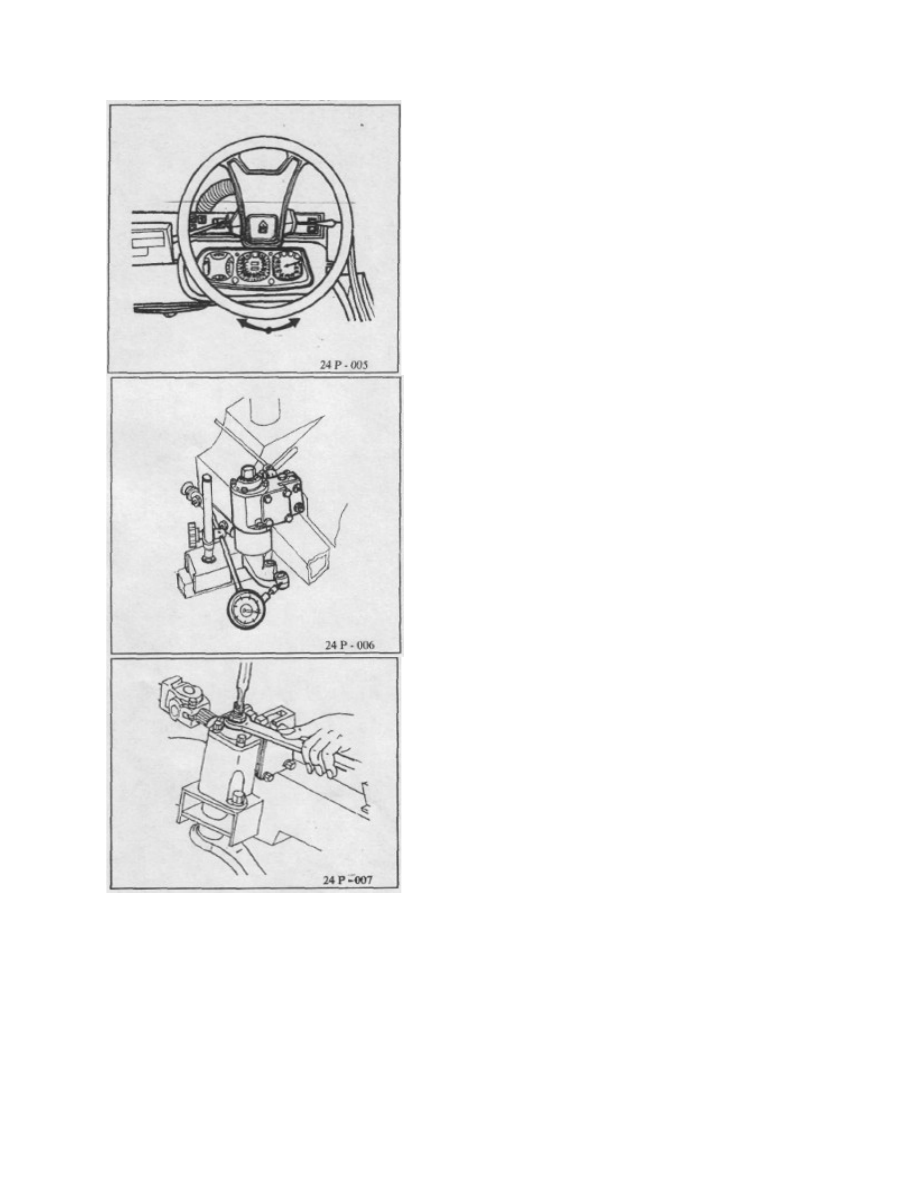

ПОРЯДОК ПРОВЕРКИ ЛЮФТА РУЛЕВОГО КОЛЕСА

•

Измерьте люфт рулевого колеса. Он не должен

превышать 6

0

.

•

В том случае, если люфт больше 6

0

, проверьте

коробку рулевого механизма и зазор
соединений.

ПОРЯДОК ПРОВЕРКИ ЗАЗОРА КОРОБКИ РУЛЕВОГО
МЕХАНИЗМА

•

Установите автомобиль на смотровую яму и
демонтируйте рычаг, соединительную штангу и

поворотную штангу коробки рулевого
механизма.

•

Измерьте зазор на рычаге коробке рулевого
механизма (предельное значение): 0,5 мм.

•

В том случае, если зазор больше предельного
значения, то настройте его при помощи

регулировочного винта, предварительно сняв с
него стопорную гайку.

ВНИМАНИЕ:

•

ВО ВРЕМЯ ВЫПОЛНЕНИЯ НАСТРОЙКИ РУЛЕВОЕ КОЛЕСО
ДОЛЖНО РАСПОЛАГАТЬСЯ В РАБОЧЕМ ПОЛОЖЕНИИ

(КОРОБКА ДОЛЖНА РАСПОЛАГАТЬСЯ В ЦЕНТРАЛЬНОМ
ПОЛОЖЕНИИ).

•

ЕСЛИ РЕГУЛИРОВОЧНЫЙ ВИНТ ЗАТЯНУТ СЛИШКОМ
СИЛЬНО, ТО УСИЛИЕ НА ПРИВЕДЕНИЕ В ДЕЙСТВИЕ

КОРОБКИ РУЛЕВОГО МЕХАНИЗМА ВОЗРАСТАЕТ,
ВРАЩЕНИЕ РУЛЕВОГО КОЛЕСА БУДЕТ ЗАТРУДНЕНО, А

ЧЕРВЯЧНАЯ ПЕРЕДАЧА ИЗНОСИТСЯ ОЧЕНЬ БЫСТРО.

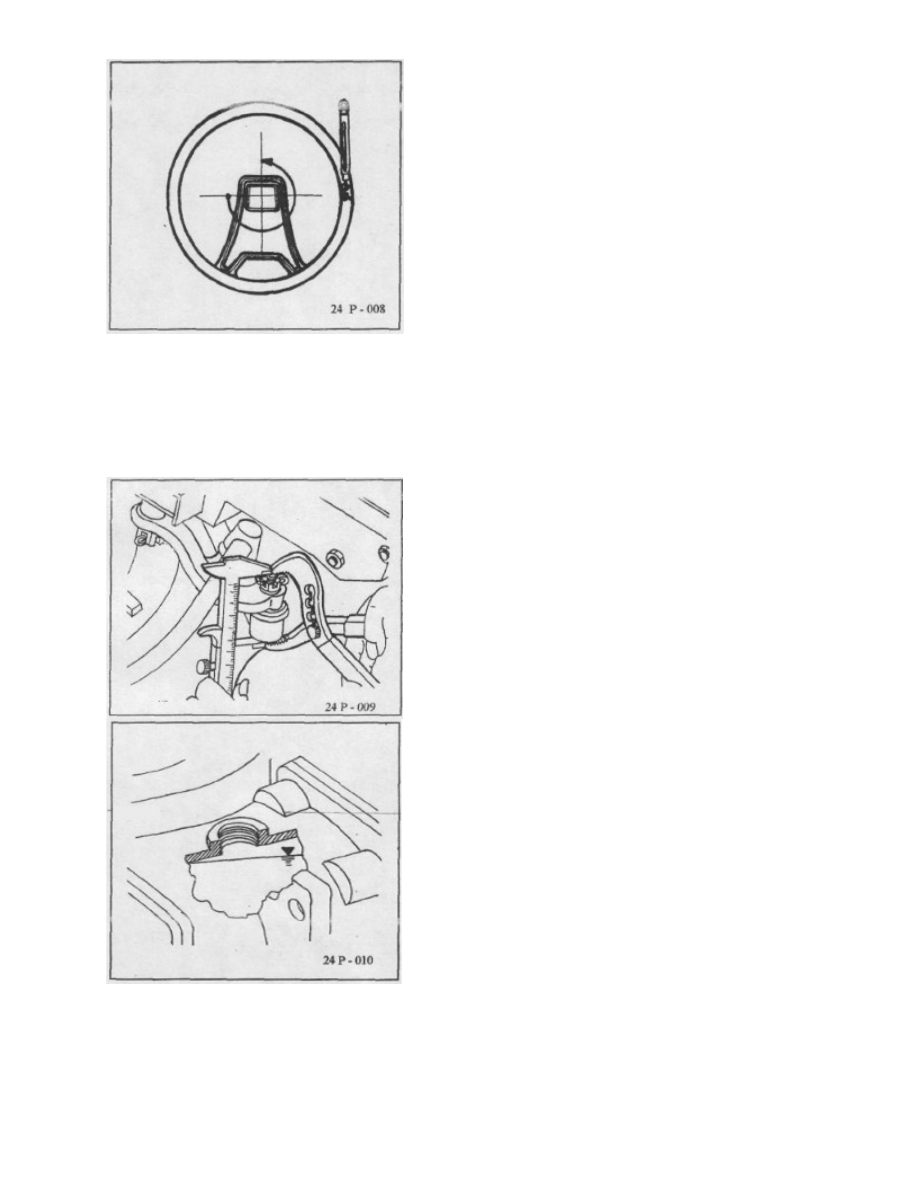

ПОРЯДОК ПРОВЕРКИ УСИЛИЯ НА ПРОВОРАЧИВАНИЕ
РУЛЕВОГО КОЛЕСА

Измерение усилия, необходимого для
проворачивания рулевого колеса выполняется при

помощи динамометра с пружиной.
Максимальное усилие на проворачивание рулевого

колеса в статическом положении: 6,5 mdaN.

В том случае, если измеренное усилие превышает указанное выше значение, то
проверьте следующее:

−

усилие крутящего момента червячного вала;

−

усилие крутящего момента вала управляющего рычага.

−

осевой зазор соединений, гибкие защитные манжеты на повреждение. Шаровые
соединения должны быть чистыми.

ПРОВЕРКА ОСЕВОГО ЗАЗОРА СОЕДИНЕНИЙ

В том случае, если у вас нет специального
инструмента, осевой зазор можно замерить при

помощи разводных клещей и штангенциркуля.
Для того чтобы рассчитать зазор, вычтите

размер, замеренный после затяжки шаровых
соединений, из размера, замеренного до затяжки

шаровых соединений.
Максимально допустимые значения осевого зазора:

1,5 мм.
В том случае, если рассчитанное значение

больше, указанного выше, замените соединение.

ПОРЯДОК ПРОВЕРКИ УРОВНЯ МАСЛА В КОРОБКЕ

РУЛЕВОГО МЕХАНИЗМА

Открутите заправочную пробку и проверьте
уровень масла в коробке рулевого механизма.

Масло должно доходить до кромки заливной
горловины.

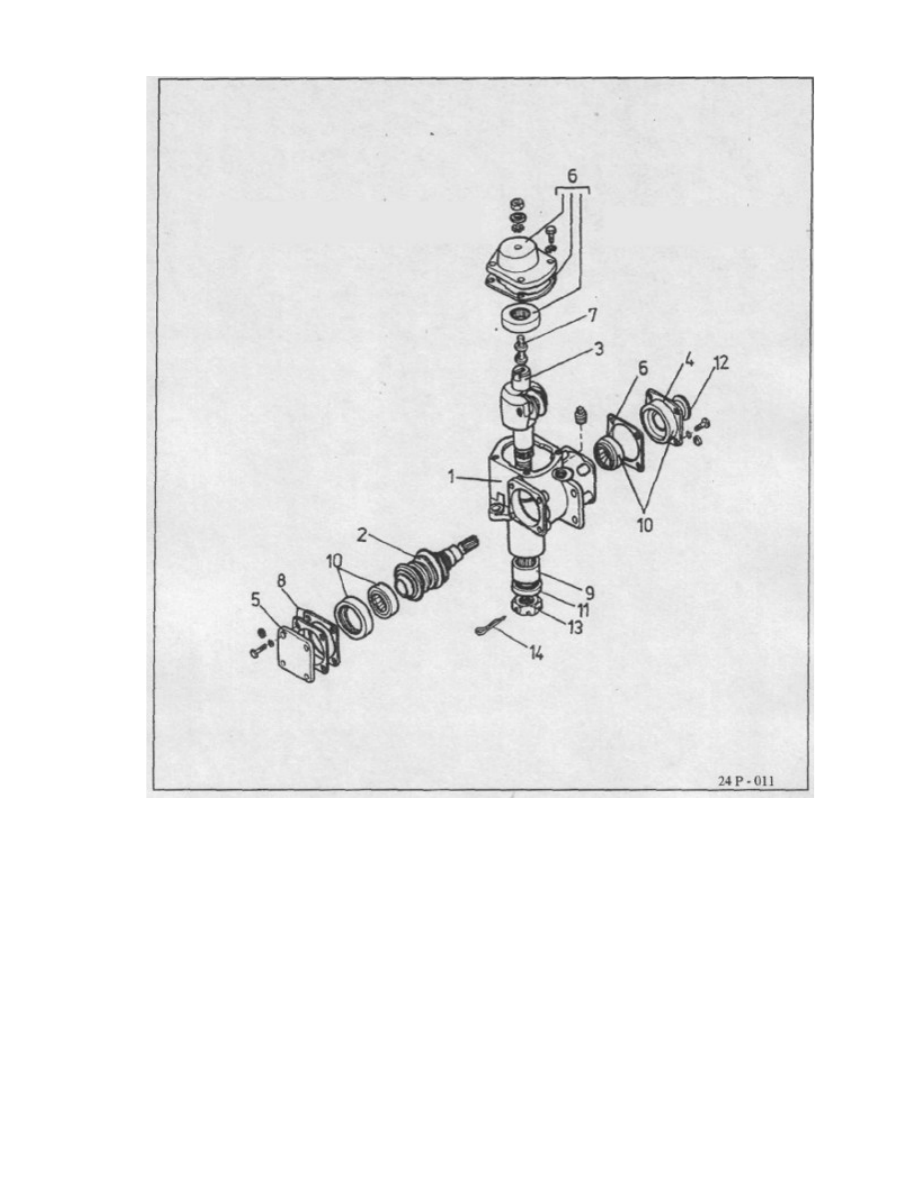

5.1. Замена коробки рулевого механизма

1. КОРПУС
2. ВАЛ РУЛЕВОГО КОЛЕСО С ЧЕРВЯЧНОЙ ПЕРЕДАЧЕЙ

3. УПРАВЛЯЮЩИЙ ВАЛ РЫЧАГА
4. КРЫШКА

5. НИЖНЯЯ КРЫШКА КОРПУСА
6. КРЫШКА БЛОКА

7. РЕГУЛИРОВОЧНЫЙ ВИНТ
8. ПРОКЛАДКА

9. ИГОЛЬЧАТАЯ ВТУЛКА
10.КОНУСНЫЙ ПОДШИПНИК

11.УПЛОТНИТЕЛЬНОЕ КОЛЬЦО
12.УПЛОТНИТЕЛЬНОЕ КОЛЬЦО

13.ГАЙКА
14.ШТИФТ

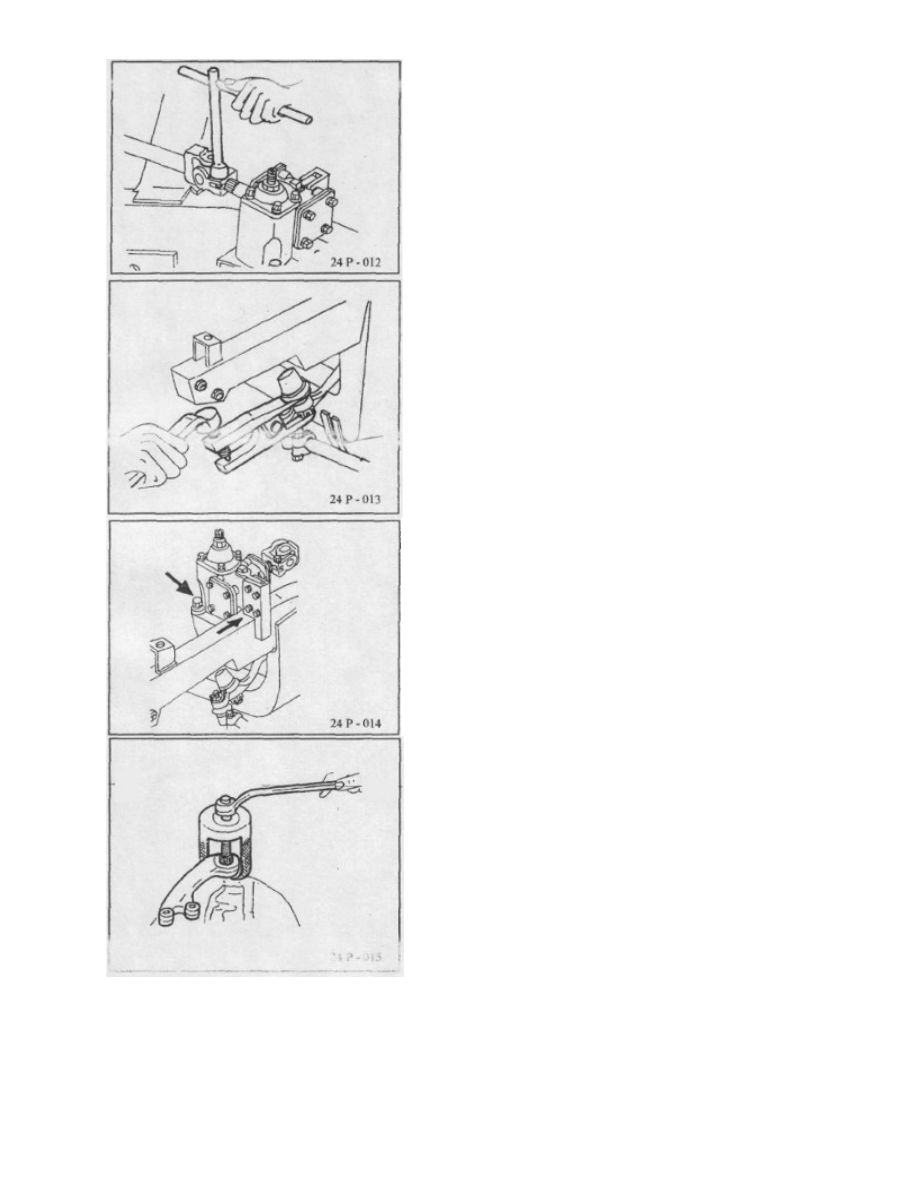

ПОРЯДОК ДЕМОНТАЖА С АВТОМОБИЛЯ

−

Открутите вин и снимите вилку промежуточного

вала с пазов вала червячной передачи
коробки.

−

Открутите гайки и извлеките соединительную

штангу и поворотную штангу из коробки
рулевого механизма.

−

Для выполнения данной операции используйте
приспособление, аналогичное показанной на

Рисунке 24-P-013.

Открутите винты, крепящие коробку рулевого
механизма на шасси, и извлеките коробку.

−

Извлеките штифт, открутите гайку и снимите
рычаг с управляющего вала при помощи

извлекающего устройства 7823-4023.

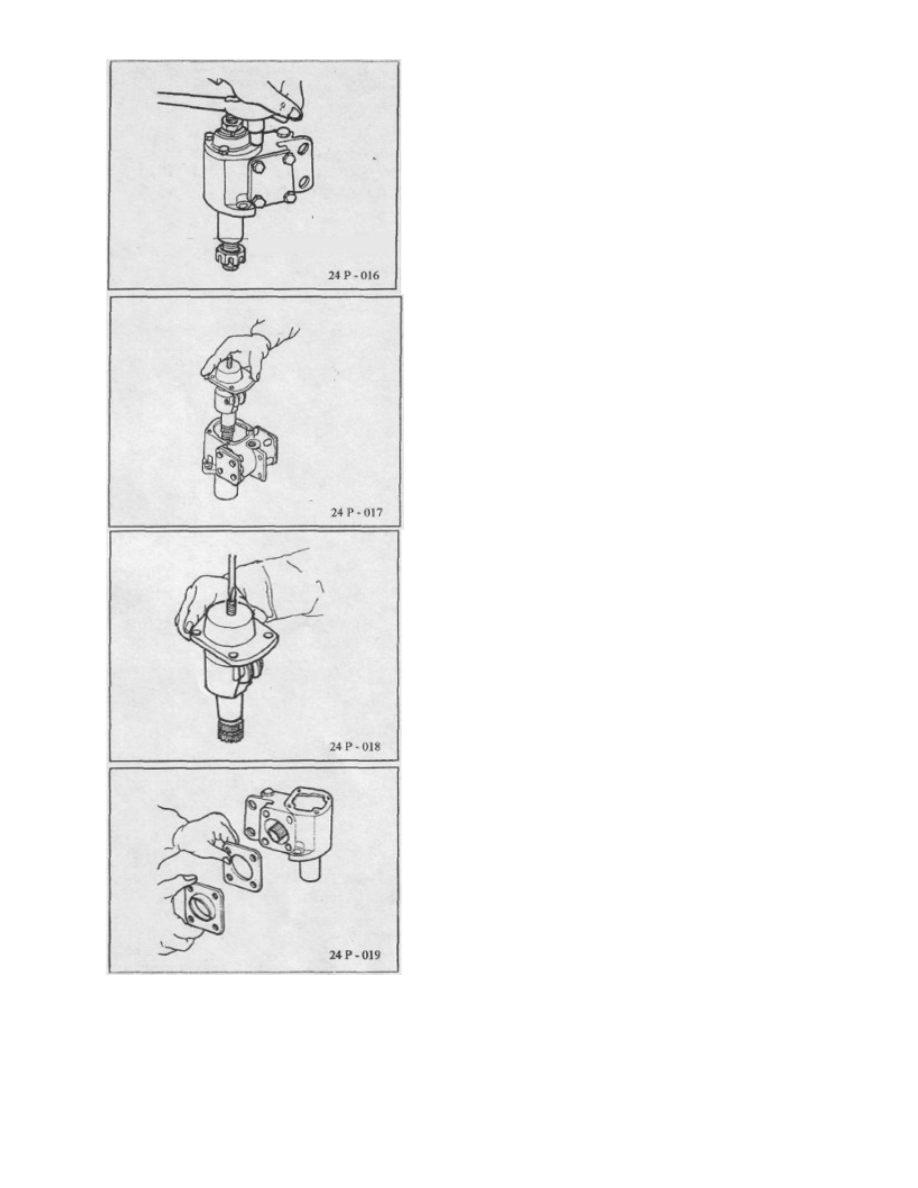

ПОРЯДОК ДЕМОНТАЖА КОРОБКИ РУЛЕВОГО МЕХАНИЗМА

−

Открутите пробку для заправки масла. Слейте
масло из коробки рулевого механизма.

−

Открутите стопорную гайку с регулировочного
винта на крышке вала рычага.

−

Открутите винты с крышки вала рычага.

Установите червячный вал и рычаг управляющего

вала в центральное положение (соответствующее
движению автомобиля вперед) и, ударяя

пластиковым молотком, отсоедините вал рычага с
крышкой.

−

Открутите винты с крышки вала рычага.

−

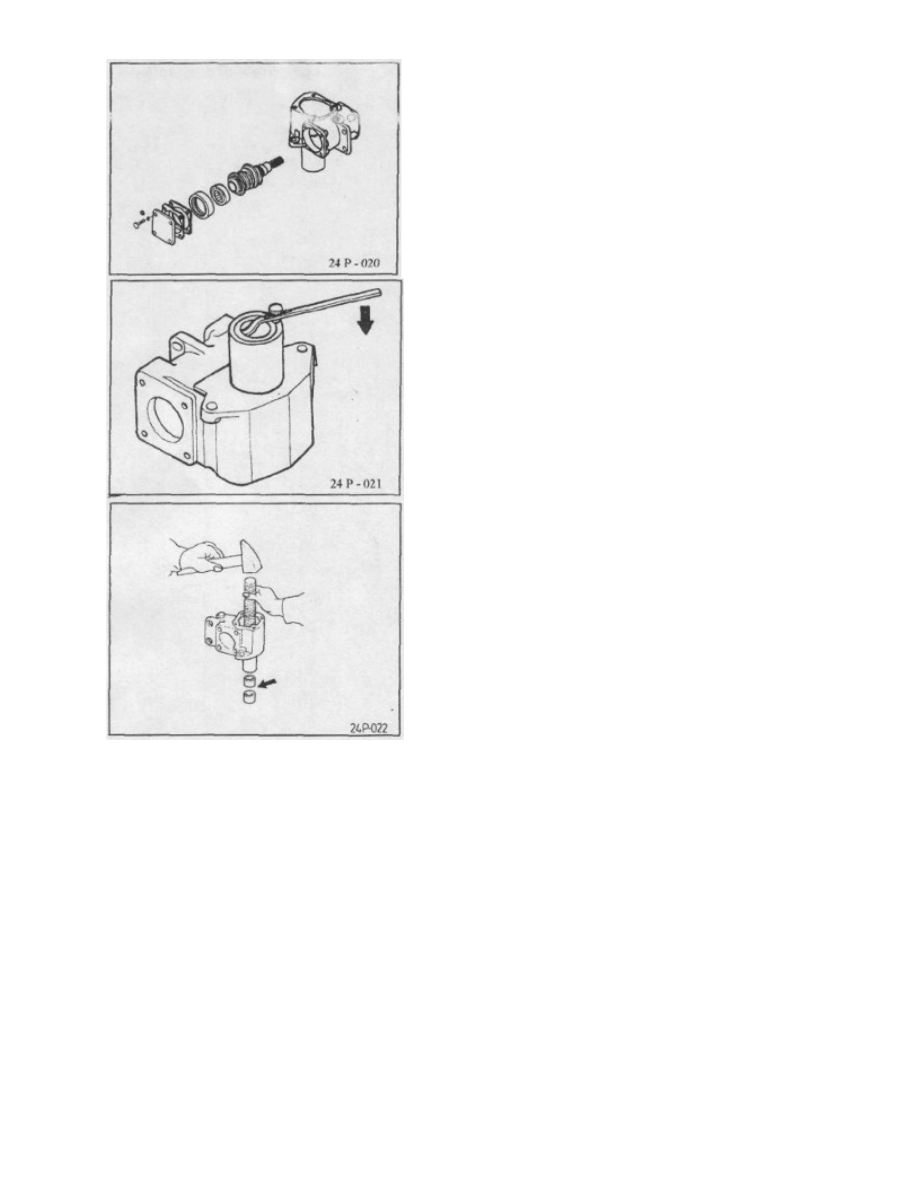

Открутите винты и снимите крышку и

прокладки, а затем извлеките червячный вал.

−

Открутите винты и снимите нижнюю крышку

корпуса, подшипник и пружину.

ПРИМЕЧАНИЕ:
ДЛЯ ТОГО ЧТОБЫ ОБЛЕГЧИТЬ СБОРКУ, ХРАНИТЕ

ПРОКЛАДКИ ВМЕСТЕ С КРЫШКАМИ.

Снимите уплотнительные кольца червячного вала и

рычага управляющего вала.

−

При помощи пробойника демонтируйте
игольчатые втулки, установленные на рычаге

управляющего вала.

ПРОВЕРКИ

После демонтажа внимательно проверьте:

−

управляющий рычаг рулевого механизма на предмет деформаций;

−

зубцы червячного вала и ролика на предмет повреждения и износа;

−

игольчатые подшипники или втулки на предмет износа или деформации;

−

крышки прокладок на предмет износа или повреждения;

−

манжеты вращения на предмет износа или повреждения;

−

рабочую поверхность управляющего рычага на предмет износа в месте контакта с
игольчатыми втулками, рабочую поверхность управляющего рычага на предмет износа

в месте контакта с регулировочным винтом;

−

пазы управляющего рычага на предмет износа или повреждения;

−

кольцо на предмет износа или повреждения.

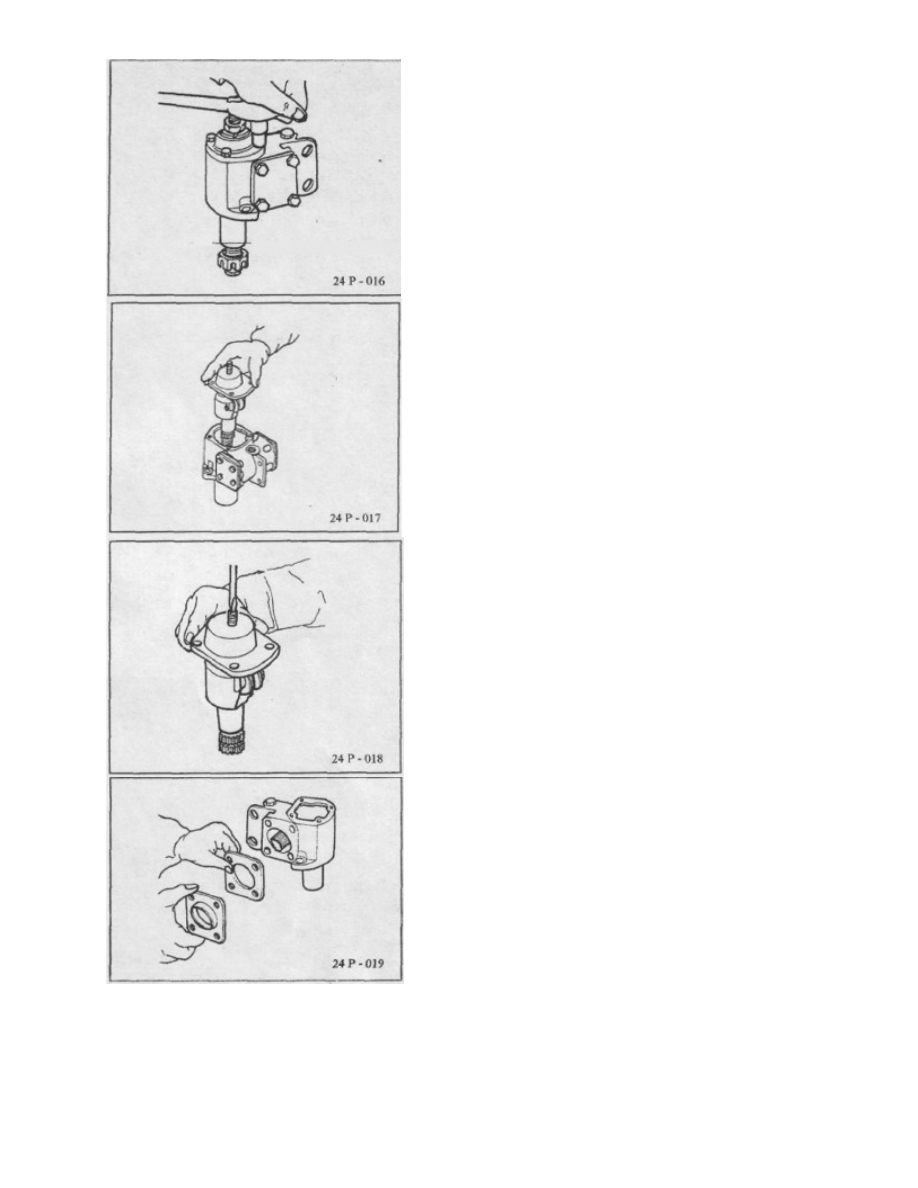

ПОРЯДОК ДЕМОНТАЖА КОРОБКИ РУЛЕВОГО МЕХАНИЗМА

−

Открутите пробку для заправки масла. Слейте
масло из коробки рулевого механизма.

−

Открутите стопорную гайку с регулировочного
винта на крышке вала рычага.

−

Открутите винты с крышки вала рычага.

Установите червячный вал и рычаг управляющего

вала в центральное положение (соответствующее
движению автомобиля вперед) и, ударяя

пластиковым молотком, отсоедините вал рычага с
крышкой.

−

Открутите винты с крышки вала рычага.

−

Открутите винты и снимите крышку и
прокладки, а затем извлеките червячный вал.

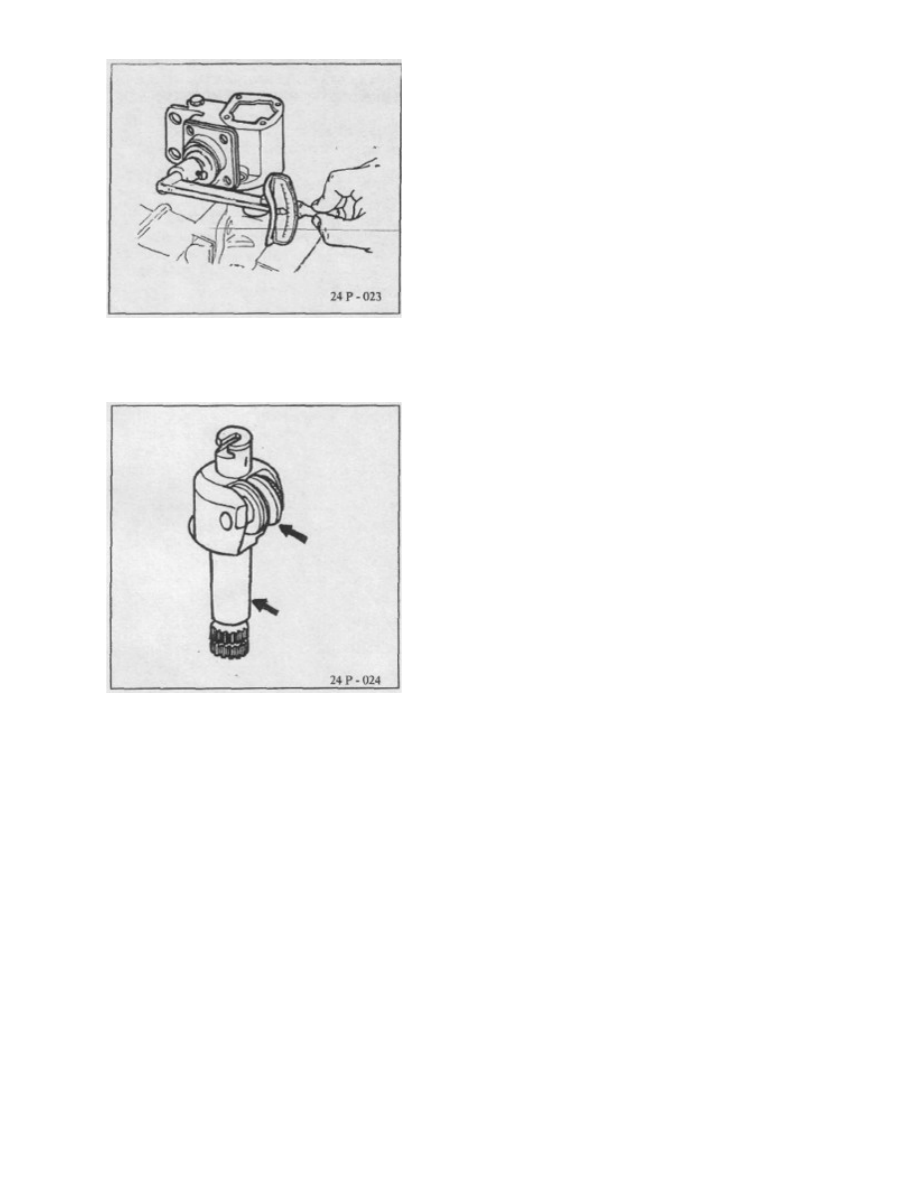

Сборка выполняется в порядке, обратном

демонтажу, при этом необходимо учитывать
следующее:

−

После установки червячного вала в корпус и
затяжки крышек необходимо проверить люфт

подшипников и усилие крутящего момента,
необходимого для вращения червячного вала

(без установленного вала управляющего
рычага). Крутящий момент: 0,01-0,03 daNm.

ПРИМЕЧАНИЕ:

В ТОМ СЛУЧАЕ, ЕСЛИ КРУТЯЩИЙ МОМЕНТ ОТЛИЧАЕТСЯ ОТ ПРИВЕДЕННЫХ ВЫШЕ ЗНАЧЕНИЙ, ТО
ОТРЕГУЛИРУЙТЕ ЕГО ЗА СЧЕТ ЛИБО ДОБАВЛЕНИЯ, ЛИБО УДАЛЕНИЯ ШАЙБ С КРЫШКИ КОРОБКИ.

При установке управляющего рычага в коробку
рулевого механизма нанесите смазку на

поверхность качения и цилиндрическую
поверхность вала (в области контакта с

игольчатыми втулками).

Усилие крутящего момента на вращение червячного вала при зацеплении с роликом
управляющего рычага: 0,05-0,15 daNm.

Область для измерения указанного крутящего момента: 100

0

 влево и 100

0

 вправо от

центрального положения.
