connector sleeve

J421

CAN-low
connector sleeve

J422

CAN-high
connector sleeve

K26

Circuit D+ relay

K61

Starter relay

K70

Circuit 15 relay, for
SA

M1

Starter

P15

Instrument cluster

P15

Instrument cluster

R13

Glow plug

R14

Glow plug

R15

Glow plug

R16

Glow plug

R17

Glow plug

S53

Steering lock with
mechanical repeat
start lockout

W4

Ground point
firewall

W5

Ground point seat
frame

W5

Ground point seat
frame

W5

Ground point seat
frame

W7

Ground point
(engine
compartment)

X195

Frame/engine
connector

X209

Engine/Generator
connector

PE15.00-D-2000-
60R

Legend of wiring diagram starter,
alternator

ENGINE 612.981 in MODEL
XD1, XD2, XD3, XD4, XD5,
XD6, XD7, YD1, YD2, YD3,
YD4, YD5, YD6, YD7, WD1,
WD2, WD3, WD6, WD7
ENGINE 612.981 in MODEL
903.61 /66 /67, 904.61 /66
with CODE (ZU7) National
version Canada
ENGINE 612.981 in MODEL
903.61 /66 /67, 904.61 /66
with CODE (ZU8) National
version USA
ENGINE 612.981 in MODEL
903.61 /62 /66 /67, 904.61
/62 /66
with CODE (ZU9) National
version Mexico



Code

Designation

Coordinate

A12

Electrical center

20A

A80

CDI control unit

21L
26L

B16

Coolant temperature sensor

26A

D4

Glow time output stage

4A
9A

F70

D+ relay fuse (15 A)

6H

F140

Fuse box

10J

F140.1

Circuit 30 fuse (200 A)

12G

F140.2

Circuit 30 fuse (70 A)

11G

F140.3

Circuit 30 fuse (125 A)

10G

F140.4

Circuit 30 fuse (80 A)

13G

F140.5

Circuit 30 fuse (125 A)

11G

F140.6

Circuit 30 fuse (100 A)

12G

G1

Generator

17L

G2

Battery

10L

J16

Circuit 30 connector sleeve

8H

J18

Circuit 15 fused connector sleeve

17E

J19

Circuit 61 connector sleeve

7H

J22

Circuit 15 fused connector sleeve

12E

J31

Circuit 15 fused connector sleeve

13E

J89

Circuit 56b connector sleeve

5H

J312

Circuit 30 connector sleeve

19E

J352

Circuit 50 connector sleeve

20E

J421

CAN-low connector sleeve

23G

J422

CAN-high connector sleeve

24G

K26

Circuit D+ relay

6L

K61

Starter relay

19L

K70

Circuit 15 relay for optional equipment

12A

M1

Starter

15L

P15

Instrument cluster

3L
16A

R13

Glow plug

1E

R14

Glow plug

1E

R15

Glow plug

2E

R16

Glow plug

2E

R17

Glow plug

2E

S53

Steering lock with mechanical repeat start lockout

24A

W4

Firewall ground point

9H

W5

Seat frame ground point

4H
7H
12E

W7

Engine compartment ground point

4H

X195

Frame/engine connector

15H

X209

Engine/alternator connector

17H

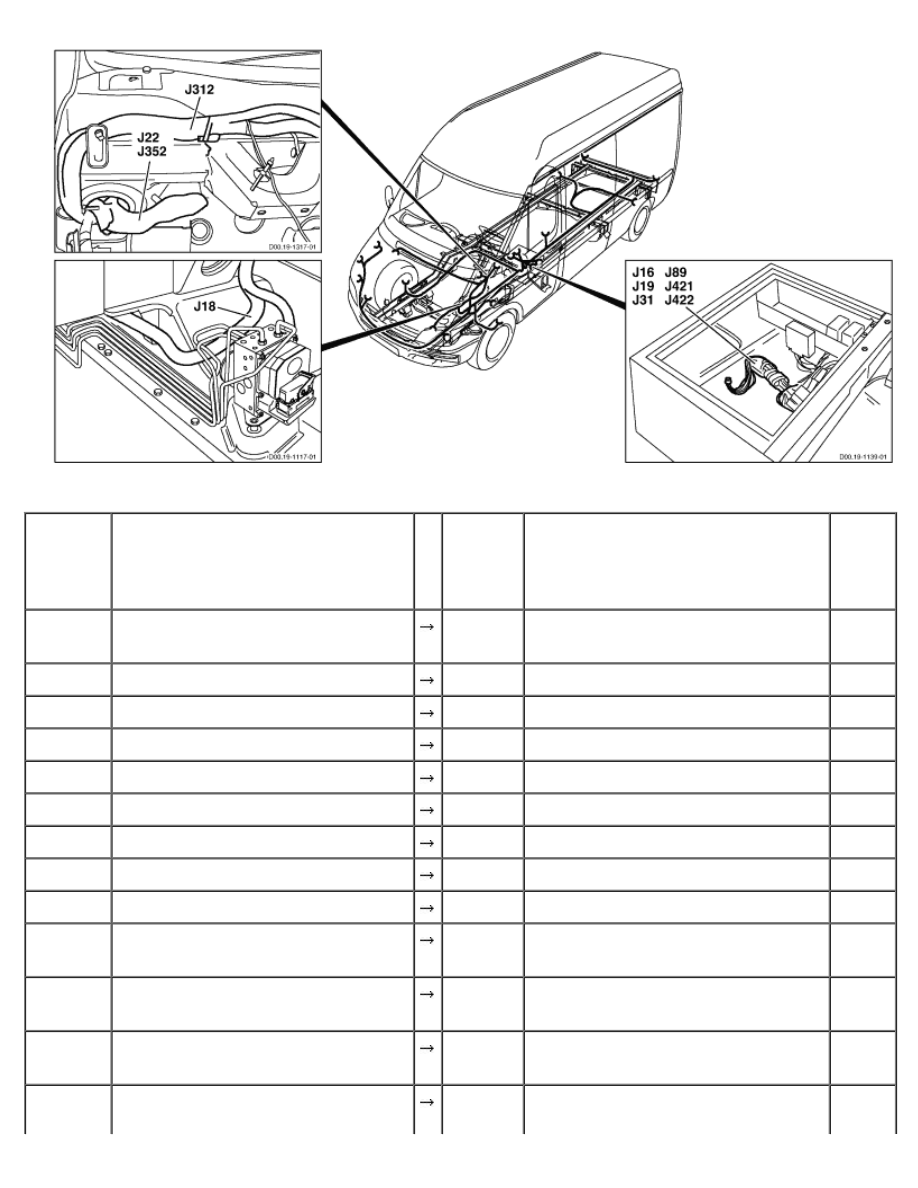

GF00.19-D-3100-
14C

Arrangement and assignment of
terminal block connectors starter,
alternator

Engines 612.981, 647.981 in
models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Engines 612.981, 647.981 in
models 903.61/66/67,
904.61/66
with code (E28) Additional 12
V/88 AH battery
with code (E36) Cutoff relay
with code (ZU7) National
version for Canada
Engines 612.981, 647.981 in
models 903.61/66/67,
904.61/66
with code (E28) Additional 12
V/88 AH battery
with code (E36) Cutoff relay
with code (ZU8) National
version for USA
Engines 612.981, 647.981 in
models 903.61/62/66/67,
904.61/62/66
with code (E28) Additional 12
V/88 AH battery
with code (E36) Cutoff relay
with code (ZU9) National
version for Mexico



D00.19-1354-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J18

FWH/engine compartment (behind
battery)

A10

Airbag control unit

1.5



Circuit 15 fused connector sleeve

A12

Electrical center

4.3





A80

CDI control unit

2.13





K79

Circuit 15 body manufacturer relay

4





P15

Instrument cluster

2.10

J19

FWH/seat frame (behind rubber
grommet)

A8

Central locking control module

1.8



Circuit 61 connector sleeve

F66

Additional battery isolating relay fuse
(15 A)

1





F70

D+ relay fuse (15 A)

2





K3

Heated rear window relay

4





K78

Circuit D+ body manufacturer relay

4





K135

Daytime running lamps terminal 58L
relay

2





K136

Daytime running lamps terminal 58R
relay

2





K140

Daytime running lamps circuit 58
relay

2





X82

Frame/waistrail connector

13

J22

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

4.7



Circuit 15 fused connector sleeve

A62

WSP control unit

7





H17

Horn

2





K37

Horn relay

4





K70

Circuit 15 relay for optional
equipment

2





K103

Circulation pump relay

3





K138

Circuit 15 relay

2





X79

Frame/waistrail connector

1





X80

Frame/waistrail connector

3

J31

FWH/seat frame (behind rubber
grommet)

F5

ABS terminal 15 fuse

1



Circuit 15 fused connector sleeve

F52

Front passenger door power window
fuse (25 A)

1





F53

Driver door power window fuse (25
A)

1





F54

Heated and adjustable exterior
mirror fuse (10 A)

1





F86

EDW circuit 15 fuse (7.5 A)

1





F127

Differential lock fuse (15 A)

1





F128

Driver, passenger seat heater fuse
(15 A)

1





F139

Additional heater fuse (10 A)

1





F150

Roof fan fuse (15 A)

1





K70

Circuit 15 relay for optional
equipment

1

J89

FWH/seat frame (behind rubber
grommet)

F41

Daytime running lamps fuse

1



Circuit 56b connector sleeve

F68

Daytime running lamps fuse

1





F70

D+ relay fuse (15 A)

1





K26

Circuit D+ relay

5

J312

FWH/waistrail (behind instrument
cluster)

A12

Electrical center

8



Circuit 30 connector sleeve

F140.6

Circuit 30 fuse (100 A)







X218

ATA [EDW] connector

1

J352

FWH/waistrail (next to firewall
rubber grommet)

A12

Electrical center

3.3



Circuit 50 connector sleeve

A80

CDI control unit

3.20





K61

Starter relay

1

J421

FWH/seat frame (behind rubber
grommet)

A4

ETC control unit

2.L



CAN-low connector sleeve

A80

CDI control unit

2.12





J378

CAN-low connector sleeve



J422

FWH/seat frame (behind rubber
grommet)

A4

ETC control unit

2.H



CAN-high connector sleeve

A80

CDI control unit

2.11





J340

CAN-high connector sleeve
