Westfalia. Testing repair electrical manual - part 114

PE82.10-D-2501-99A



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A12

Electrical center

E25

Left headlight

E25e4 Left fog light

E26

Right headlight

E26e5 Right fog headlight

J16

Circuit 30
connector sleeve

J355

Fog light ON
connector sleeve

J46

Circuit 58
connector sleeve

K142

Fog light relay

S119.1 Fog light switch

W5

Ground point seat
frame

W8

Ground point
waistrail

X79

Frame/waistrail
plug connection

PE82.10-D-2501-
60A

Legend of wiring diagram of fog
lights

Model XD1, XD2, XD3, XD4,
XD5, XD6, XD7, YD1, YD2,
YD3, YD4, YD5, YD6, YD7,
WD1, WD2, WD3, WD6,
WD7
Models 903.61 /66 /67,
904.61 /66
with CODE (L16) halogen fog
lamp
with CODE (ZU7) Canada
national version
Models 903.61 /66 /67,
904.61 /66
with CODE (L16) halogen fog
lamp
with CODE (ZU8) USA
national version
Models 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (L16) halogen fog
lamp
with CODE (ZU9) Mexico
national version



Code

Designation

Coordinate

A12

Electrical center

1A

E25

Left headlamp

2A

E25e4

Left fog lamp

2B

E26

Right headlamp

3A

E26e5

Right fog lamp

3B

F151

Fog lamp fuse (7.5 A)

4E

J16

Circuit 30 connector sleeve

5A

J46

Circuit 58 connector sleeve

6G

J355

Fog light ON connector sleeve

2E

K142

Fog lights relay

2L

S119.1

Fog light switch

5L

W5

Seat frame ground point

3G

W8

Ground point waistrail

7G

X79

Frame/waistrail connector

4G

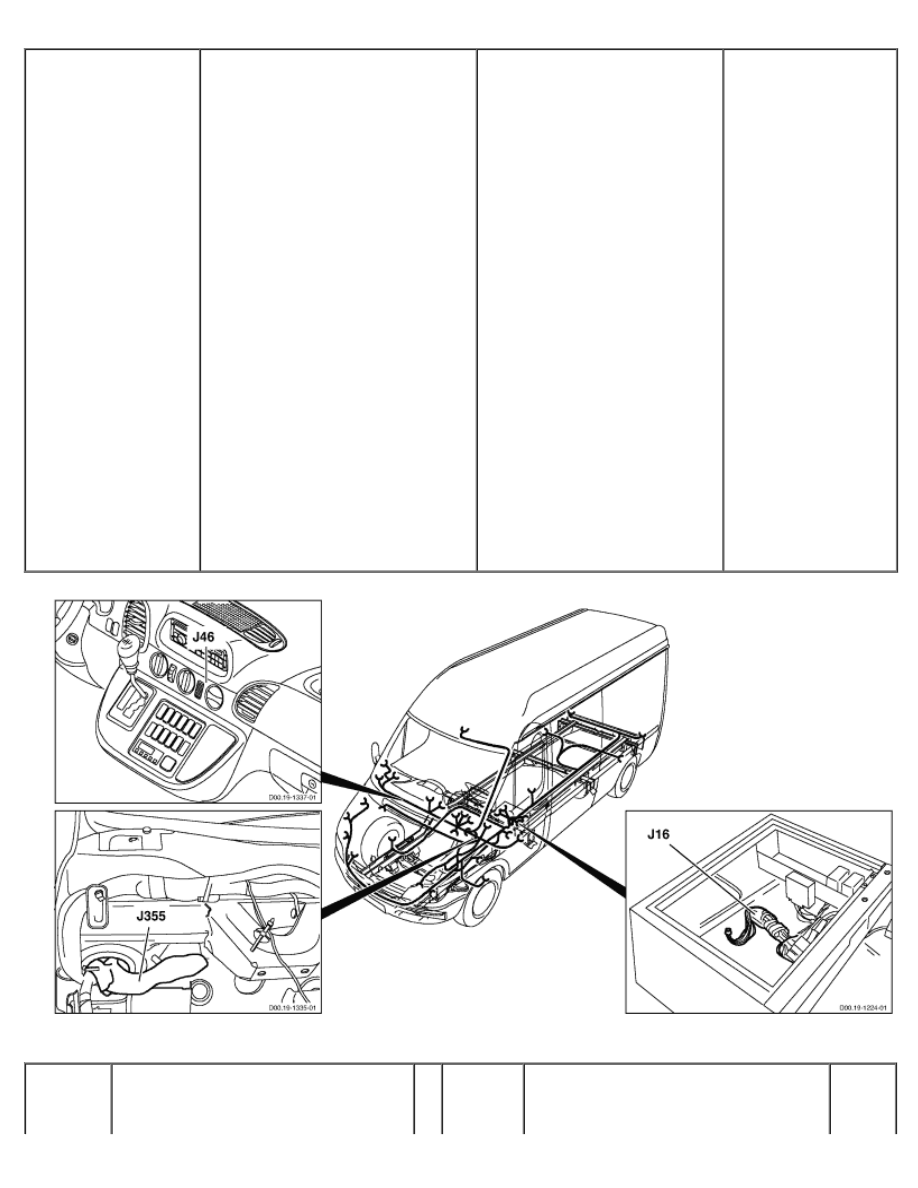

GF00.19-D-3100-
68A

Arrangement and assignment of
terminal block connectors, fog
light

Models XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
Models 903.61/66/67, 904.61
/66
with code (L16) Halogen fog
lamp
with code (ZU7) National
version for Canada
Models 903.61/66/67,
904.61/66
with code (L16) Halogen fog
lamp
with code (ZU8) National
version for USA
Models 903.61/62/66/67,
904.61/
62/66
with code (L16) Halogen fog
lamp
with code (ZU9) National
version for Mexico



D00.19-1378-09

Terminal

block

Designation



Compo-
nent

Designation

Con-
nector

Pin

J16

FWH/seat frame (behind rubber
grommet)

F6

ABS circuit 30 fuse

1



Circuit 30 connector sleeve

F7

ABS circuit 30 fuse

1





F9

Additional heater fuse (25 A)

1





F11

Instrument cluster fuse (7.5 A)

1





F40

Daytime running lamps fuse

1





F43

Radio remote control fuse (10 A)

1





F44

Central locking fuse (25 A)

1





F62

Interior light fuse (15 A)

1





F63

Heated rear window fuse (30 A)

1





F98

Warm water heater stage 1 blower
fuse (10 A)

1





F101

Warm air additional heater fuse (7.5
A)

1





F114

Additional heat exchanger fuse (25
A)

1





F119

Air conditioning additional fan fuse
(30 A)

1





F138

Circuit 15 fuse (10 A)

1





F140.3

Circuit 30 fuse (125 A)

2





F143

Additional heater fuse (25 A)

1





F148

Daytime running lamps relay fuse
(10 A)

1





F149

Roof AC fuse (40 A)

1





F151

Fog lamp fuse (7.5 A)

1





F153

Trailer socket fuse (25 A)

1





F154

Instrument panel socket fuse (15 A)

1





J327

Circuit 30 unfused connector sleeve







K26

Circuit D+ relay

1

J46

WWH (middle of instrument panel)

A9

Radio

1.A6



Circuit 58 connector sleeve

A40

EWM control unit

2





A71

Heater timer

1





A81

Air conditioning pushbutton control
and operating unit

1.9





E104

Ashtray lighting

1





S12

Driver seat heater switch

1





S25

Headlamp range adjustment switch

9





S48

ASR switch

1





S57

Differential lock switch

1





S81

Rear window defroster pushbutton

1





S85

Driver interior lighting pushbutton

1





S87

Auxiliary heater switch

1





S90

Roof fan switch

1





S92

Panic alarm button

1





S99

ATA [EDW] towing/interior motion
sensor button

1





S100

Additional heat exchanger double-
contact pushbutton

1





S107

Front passenger seat heater switch

1





S119.1

Fog light switch

1





S124

Reading lamp switch

1





S126

Interior pushbutton

1





S137

Roof AC switch

1





S138

Temperature switch

9





X79

Frame/waistrail connector

2





X234

Cigar lighter illumination plug
connection

3

J355

FWH/waistrail (next to firewall
rubber grommet)

E25e4

Left fog lamp

2



Fog light ON connector sleeve

E26e5

Right fog lamp

2





K142

Fog lights relay

5

PE54.22-D-2000-99E



Display in a separate window

To display wiring diagrams, zou need a
JAVA 1.1 capable Browser like e.g. "Microsoft Internet Explorer 4.0"
or
"Netscape Navigator 4.05" and higher with AWT 1.1 support

A2

ABS control module

A4

ETC control module

A8

Central locking
control module

A9

Car radio

A10

Airbag control
module

A12

Electrical center

A12f5 Stop lamp fuse

A40

Electronic selector
lever module
control module

A62

WSP control
module

A80

CDI control module

A81

Air conditioning
pushbutton control
module

A82

ATA 2 control
module

A94

CDI control module

E18

Warm air auxiliary
heater control
module

E90

Auxiliary warm
water heater control
module

F11

Instrument cluster
fuse (7.5 A)

J16

Circuit 30 connector
sleeve

J277 Terminal 15

connector sleeve

J372 Diagnostic line

connector sleeve

J375 Diagnostic line

connector sleeve

J401 Diagnostic line

connector sleeve

J415 Circuit 30 connector

sleeve

J424 Diagnostic line

connector sleeve

P15

Instrument cluster

P17

Diagnostic socket

16-pin

P17

Diagnostic socket
16-pin

P17

Diagnostic socket
16-pin

P17

Diagnostic socket
16-pin

S53

Steering lock with
mechanical repeat
start lockout

W4

Ground point
firewall

X5.1 Auxiliary heater

connector LHD

X79

Frame/waistrail
connector

X82

Frame/waistrail
connector

X165 Warm water

auxiliary heater
connector, 8-pin

X217 Frame/dash support

connector

X217 Frame/dash support

connector

PE54.22-D-2000-
60E

Legend of wiring diagram for
data link connector / diagnostic
socket

MODEL XD1, XD2, XD3,
XD4, XD5, XD6, XD7, YD1,
YD2, YD3, YD4, YD5, YD6,
YD7, WD1, WD2, WD3,
WD6, WD7
MODEL 903.61 /66 /67,
904.61 /66
with CODE (ZU7) national
version for Canada
MODEL 903.61 /66 /67,
904.61 /66
with CODE (ZU8) national
version for USA
MODEL 903.61 /62 /66 /67,
904.61 /62 /66
with CODE (ZU9) national
version for Mexico



Code

Designation

Coordinate

A2

ABS/ESP control unit

15L

A4

ETC [EGS] control unit

11L

A8

Central locking control unit

21L

A9

Radio

13L

A10

Airbag control unit

6L

A12

Electrical center

2L

A12f5

Stop light fuse

2K

A40

EWM control unit

16L

A62

WSP control unit

17L

A80

CDI control unit

7L

A81

Air conditioning control and operating unit

27L

A82

EDW control unit

19L

A94

CDI control unit

10L

E18

Warm air auxiliary heater control unit

22L

E90

Warm water additional heater control unit

24L

F11

Instrument cluster fuse (7.5 A)

4H

J16

Tml. 30 connector sleeve

5L

J277

Circuit 15 connector sleeve

1G

J372

Diagnostic cable connector sleeve

25G

J375

Diagnostic cable connector sleeve

19G
