Lotus Service Notes





    Section JL





Lotus Service Notes



     Section KJ

ENGINE COOLING

SECTION KJ

                                                   Sub-Section   Page

      General Description                                KJ.1      3

      Maintenance                                    KJ.2      4

      Drain/Refill Procedure                               KJ.3      5

      Radiator & Cooling Fan                              KJ.4       6

      Radiator Fan & Re-circ. Pump Control                     KJ.5      7

      Radiator Feed & Return Pipes                          KJ.6      7







Lotus Service Notes



     Section KJ

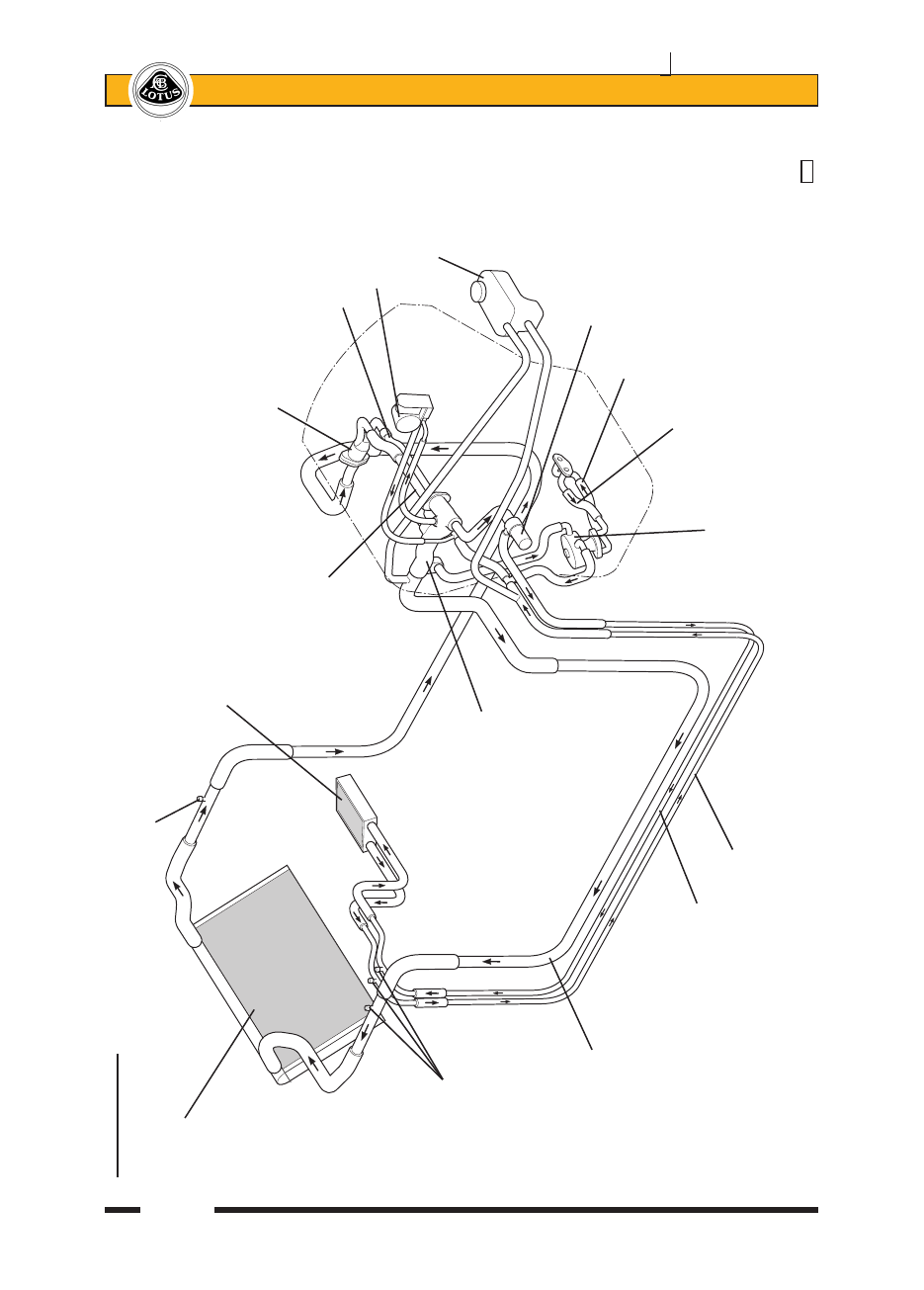

Thermostat Open

































Bleed screw

Engine cooling  radiator













































Heater matrix





































































Thermostat housing















































     By-pass pipe



























































































    Heater return rail



















































































































































         Throttle bo

dy



























































































































































Header tank

Bleed screws



































Outlet housing







Radiator





























































Recirc

. p

ump







feed pipe





































































Oil

flow

from

he

at

exchanger

to

filter





































































Oil from pump

























Heater feed













































to heat exchanger





























































Oil/water























Heater return































heat exchanger















































































k76





Lotus Service Notes



     Section KJ

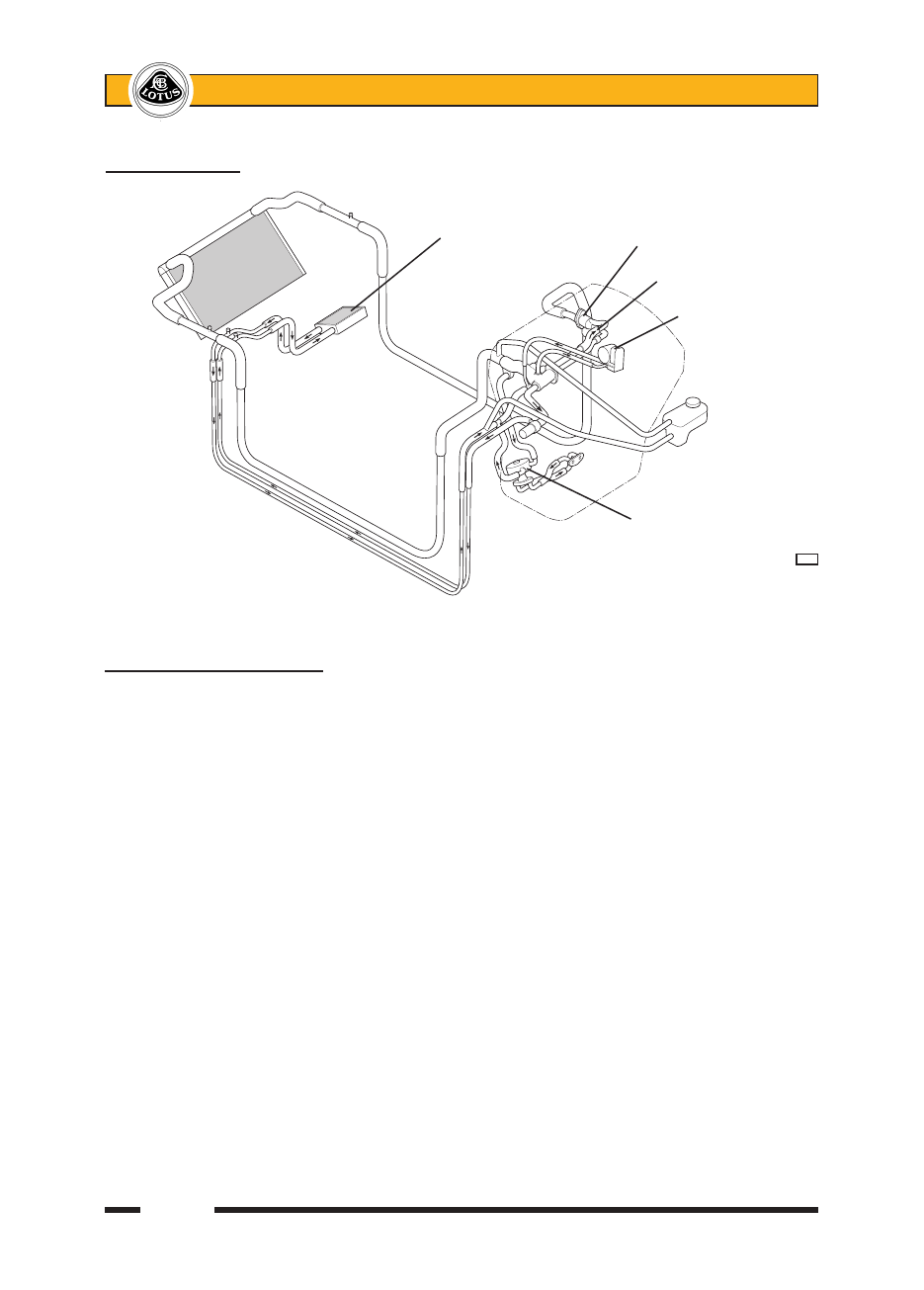

Thermostat Closed

                                Heater matrix          Thermostat closed

                                circuit

                                                   By-pass flow

                                                      Throttle body circuit

                                                  Heat exchanger circuit





        k76a

KJ.1 - GENERAL DESCRIPTION

The engine liquid cooling system comprises an engine driven water pump, flow thermostat, front mounted

radiator with two electric cooling fans, header tank, re-circulation pump, and associated plumbing.

The centrifugal water pump is mounted on the front face of the cylinder block, and is driven by the multi-

rib, serpentine auxiliary belt. The pump discharges coolant into a separate volute chamber for each of the two

cylinder banks, where, after cooling the cylinders, flow is directed upwards into each cylinder head before exit-

ing into an outlet housing bolted to the rear of the cylinder heads.  From this housing, offtakes are provided for

the engine cooling radiator, heater matrix, throttle body, radiator by-pass pipe and, if fitted, an oil/water heat

exchanger.  A thermostat housing is located on the timing cover above the water pump, and controls the flow

of returning coolant from the front mounted radiator.

Thermostat closed circuit (cold engine):

At coolant temperatures below 80°C (176°F) the dual valve thermostat is closed, shutting off the return

circuit from the radiator and opening a by-pass valve to admit coolant from a by-pass pipe connected to the

outlet housing on the rear of the engine.  Coolant exiting the cylinder heads meets a closed radiator circuit and

is directed through four subsidiary circuits:

By-Pass:  The greater proportion of flow is via the radiator by-pass pipe back to the engine side of the thermo-

stat housing.

Heater:  An offtake on the engine outlet housing feeds the heater matrix via a re-circulation pump (see below),

pipework running through the RH sill, and a heater by-pass valve mounted to the left of the HVAC unit.  Re-

turn pipework follows a parallel route and connects to the rear end of the heater return rail.  This return rail is

routed down the 'V' of the cylinder block, alongside the by-pass pipe, and connects to the engine side of the

thermostat housing.

Throttle body:  A small offtake on the outlet housing supplies a flow of hot water to the throttle body to inhibit

ice formation around the valve in severe climatic conditions.  An outlet hose from the throttle body connects to

heater return rail.

Oil/water heat exchanger (if fitted):  On cars so fitted, an oil/water heat exchanger is fitted on the LH side of

the cylinder block and is fed with engine lubricating oil via feed and return hoses linking to the main bearing
