Контроллеры самоходных погрузочных машин производства
Народной Республики Болгарии. Силовые
контроллеры в большинстве своем барабанного типа. Режим работы
повторно-кратковременный с ПВ = 40% при общей продолжительности каждого
цикла не более 4 мин. Частота срабатывания не более 120 включений в 1 ч,
усилие на рукоятке не более 7 кГ. Привод контроллеров осуществляется от
рукоятки или от маховичка.
Все контроллеры, за исключением К ШОК, рассчитаны на ток 50 а,
контроллер К ШОК рассчитан на ток 100 а при напряжении 80 в.
В корпус контроллеров Ка 48/4—3/1; К 50/8—3/1 и К 50Б2 встроены пусковые
сопротивления, предохранители и штепсельный разъем. Общий вид
контроллеров К 50Б2 и К 100К приведен на рис. 73 и 74.
Для более плавного разгона машин с электродвигателями типов ДС 1,3/4/9;
ДС 2,7/8/20 и ДСА 2,7/8/20 применяется бесступенчатый контроллер типа
КБ11, рассчитанный на нагрузку 100 а при напряжении 80 в. Общий вид его
приведен на рис. 75.
Контроллер помещен в кожух, заполненный маслом.
Приводной кулачок контроллера приводится в движение при помощи цепной
передачи. В зависимости от положения кулачка меняется сопротивление
проволочных спиралей, играющих роль пускового сопротивления.
Контроллер снабжен блок-контактами для работы в цепях управления.

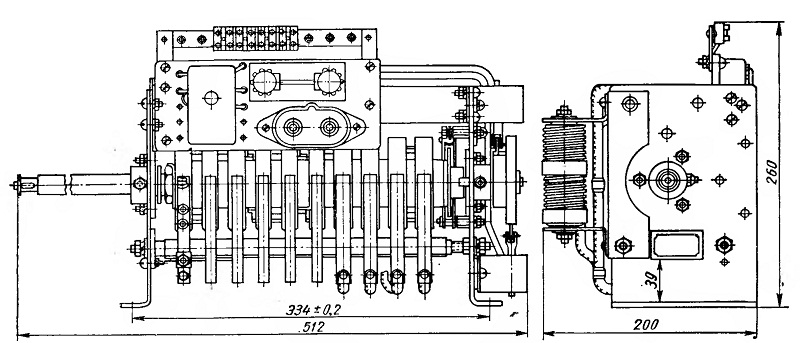

Рис. 73. Общий вид контроллера К 50Б2

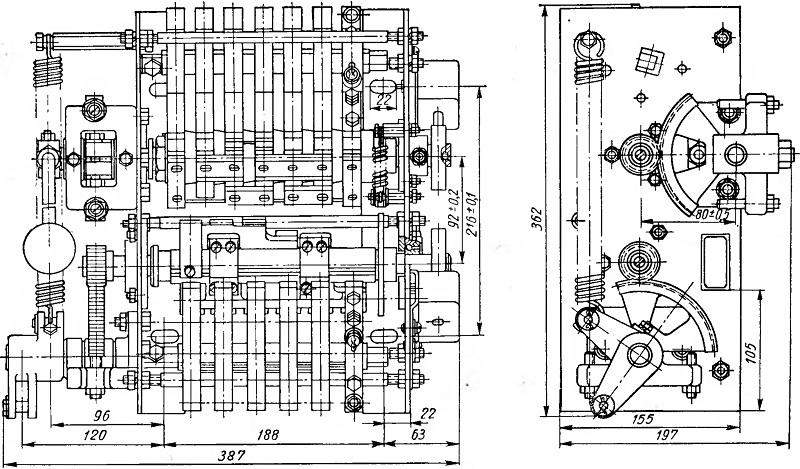

Рис. 74. Общий вид контроллера К 100К

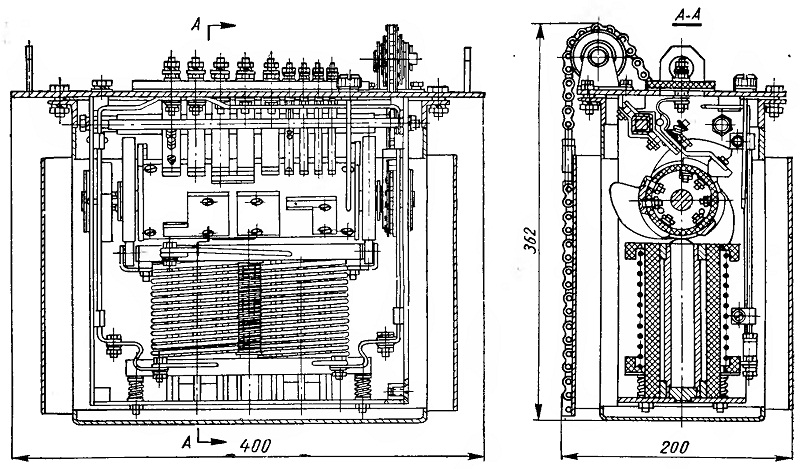

Рис. 75. Общий вид контроллера КБ 11
