Тягач ТА-1М

Тягач ТА-1М является дальнейшей модификацией тягача ТА-1.

Конструктивно он мало отличается от предыдущего, но вследствие применения аккумуляторной батареи более высокого напряжения и большего веса позволяет развивать большее тяговое
усилие.

Тягач имеет четыре скорости передвижения. Общий вид его представлен на рис. 37.

Техническая характеристика тягача ТА-1М

Тяговое усилие на крюке в кГ .........800

Габаритные размеры в мм:

длина... . 2850

ширина...... 1235

высота.........1405

Скорость передвижения в км/ч......... До 10

База в мм..............1150

Ширина колеи колес в мм .......900

Дорожный просвет в мм ...........200

Вес с батареей в кг ....... 2030

Электродвигатель:

тип................ДК-908А

мощность в кет 4

число оборотов в минуту ..........960

Аккумуляторная батарея:

тип........28ТЖН-500

напряжение в в ......... 30

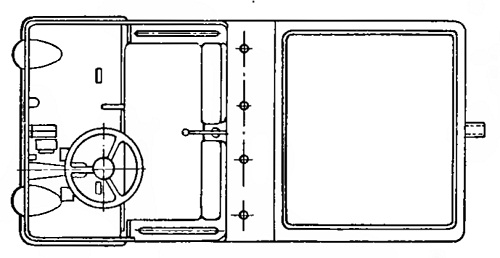

Рис. 37. Тягач ТА-1М
