ГАЗОБАЛЛОННЫЕ АВТОМОБИЛИ, РАБОТАЮЩИЕ НА СПГ

Газобаллонные автомобили семейства ГАЗ

 Горьковский автомобильный завод выпускает газобаллонные автомобили ГАЗ-53-27, ГАЗ-52-27 и ГАЗ-52-28, базовыми моделями которых являются соответственно автомобили ГАЗ-52-12, ГАЗ-52-04 и ГАЗ-52-01.

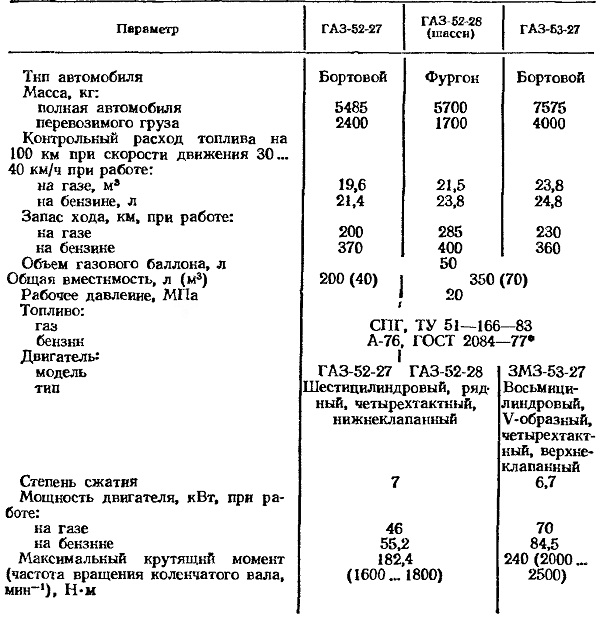

Краткие технические характеристики газобаллонных автомобилей семейства ГАЗ приведены в табл. 10.

Остальные параметры технических характеристик рассматриваемых и базовых моделей аналогичны.

Схемы установок газового оборудования автомобилей ГАЭ-53-27 и шасси ГАЗ-52-28 практически одинаковы (см. рис. 13). Схема установки газового оборудования автомобиля ГАЗ-52-27 отличается только отсутствием задней секции, состоящей из трех баллонов и соединительного трубопровода.

На шасси грузового автомобиля ГАЗ-53-27 смонтированы две секции баллонов одинаковой конструкции. В передней секции расположено четыре баллона поперек рамы автомобиля. В задней секции — три баллона вдоль рамы автомобиля.

Таблица 10

На автомобиле Г'АЗ-52-27 заднюю секцию не устанавливают. Крепление баллонов на раме газобаллонных автомобилей осуществлено по аналогии с автомобилями семейства ЗИЛ.

Наполнительный и расходный вентили, газовый редуктор высокого давления и подогреватель газа газобаллонных автомобилей ГАЗ-52-27 и ГАЗ-53-27 имеют такую же конструкцию, как и на автомобиле ЗИЛ-431610.

В системе питания двигателя, работающего на СГТГ, имеется два электромагнитных клапана. Один из них предназначен для отключения подачи газа при работе на бензине, а второй — для отключения подачи бензина при работе двигателя на газе. Переключатели и манометры размещены на щитке приборов.

Электромагнитный запорный клапан конструктивно выполнен в одном корпусе с газовым фильтром и расположен под капотом двигателя.

Переключатель рода топлива расположен на щитке приборов. При работе двигателя на газе переключатель должен быть установлен на шкалу «Газ», а при работе на бензине — на шкалу «Бензин».

Трубопроводы системы питания газобаллонных автомобилей аналогичны трубопроводам автомобилей семейства ЗИЛ.
