Конструкция
тормозных устройств и приводов тормозов
троллейбуса
В современных троллейбусах, как было указано, преимущественно
применяются механические тормозные устройства барабанного типа,
pacположенные у колес. Центральный тормоз, установленный в
тяговой передаче, применялся ранее на троллейбусах типа ЯТБ-1
(дисковый).
Троллейбусы МТБ-82 оборудованы
а) механическими тормозами барабанного типа, действующими на
четыре колеса с пневматическим приводом! от тормозной педали;
б) .механическими тормозами 6apaj банного типа, действующими на
два задних колеса, с приводом от рычаг? ручного тормоза;
в) электрическим рекуперативным и реостатным тормозами.

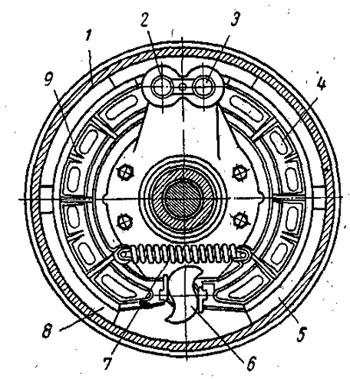

Рис. 79. Тормозное устройство барабанного
типа
На рис. 79 приведена ступица заднего колеса с тормозным
устройство барабанного типа. 1
Тормозной барабан 1 при помощи шпилек жестко соединен со ступице
колеса и вращается вместе с ней. В внутри тормозного барабана на
неподвижных осях 2 и 3 шарнирно установлен две тормозные колодки
4 и 9. Оси тормозных колодок запрессованы в колодкодержатель,
который жестко прикреплен к картеру заднего моста.
Для приведения тормоза в действие системой рычагов поворачиваю
кулак 6. При повороте кулак раздвигает тормозные колодки 4 и 9
прижимая их к вращающемуся тормозному барабану. В целях
увеличения трения между тормозными накладками и барабаном на
колодках закреплен^ тормозные накладки 5 и в, изготовленные из
специального прессованно материала.
После окончания торможения рычаги, разжимные кулаки и тормозные
колодки возвращаются в исходное положение при помощи оттяжной
пружины 7.
На всех отечественных троллейбусах тормозные накладки
привертываются к колодкам специальными винтами с потайной
головкой.
За рубежом тормозные накладки в. ряде случаев приклеивают к
колодкам вместо их привертывания или приклепывания.
Конструкция и принцип действия тормозного устройства на передних
колесах троллейбуса аналогичны описанному тормозному устройству
на задних колесах. Отличие заключается лишь в том, что тормозные
барабан
в колодки передних колес имеют меньшую
ширину. Троллейбус МТБ-82, Например, имеет ширину колодок
передних колес 90 мм, задних колес — 40 мм.
|
