СИДЕНЬ В КАБИНЕ ТРАКТОРА ДТ-75

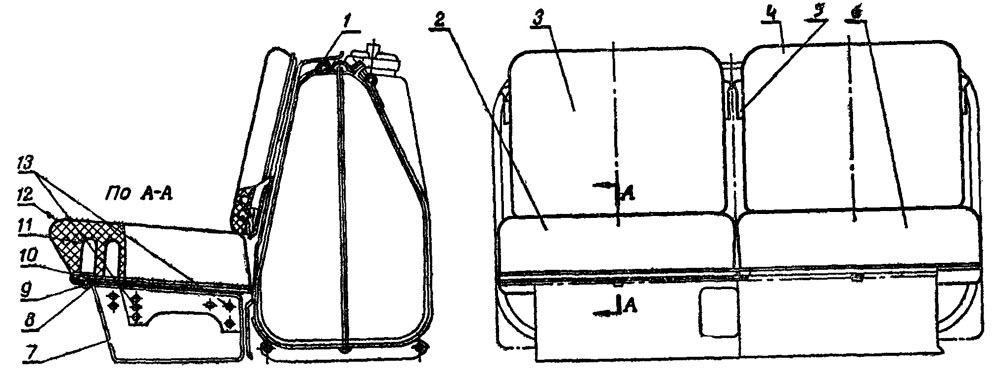

Двухместное сиденье состоит из двух подушек 2 (рис. 101) и 6 и двух спинок 3 и 4.

У правой подушки 2, являющейся рабочим местом тракториста, основным упругим элементом является губчатая резина, отформованная по заданной форме сиденья. Губчатая резина, обладая хорошими амортизационными качествами, имеет высокую надежность и долговечность. Сверху резина обернута в мешковину и туго обтянута текстовинитом, нижние края которого прибиты гвоздями к деревянному основанию. Снизу подушка имеет штампованный металлический каркас, которым она опирается на опору сидений.

Положение подушки 2 по высоте и расстоянию относительно рабочих органов управления трактором можно регулировать путем установки болтов 13, крепящих основание 10 подушки, в соответствующих отверстиях в боковых стенках опоры сидений.

В подушке 6 пассажира, ввиду кратковременности ее использования, в качестве упругого элемента применены витые пружины из стальной проволоки, отделенные от верхней поверхности подушки слоем ватина. В остальном подушка пассажира по устройству аналогична подушке тракториста.

Снизу к металлическим каркасам подушек приварены скобы 9, которые входят в отверстия опоры сидений и предотвращают неправильную установку подушек или их смещение.

Спинки сидений значительно тоньше, чем подушки. Они также отличаются только амортизирующими элементами: губчатая резина у спинки 3 и слой ватина у спинки 4.

На металлическом каркасе каждой спинки в верхней части с обеих сторон приварены по две косынки 5, при помощи которых спинки прикреплены к планкам, приваренным к задней стенке кабины.
