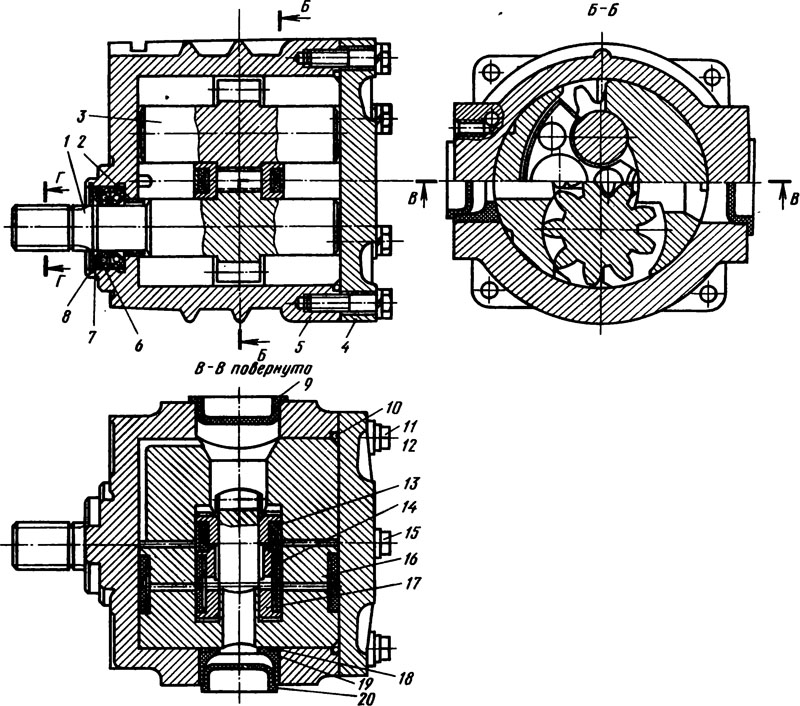

Шестеренный насос НШ-100 (рис. 105) левого вращения обеспечивает
нагнетание рабочей жидкости в гидросистему. Подача рабочей
жидкости насосом осуществляется с помощью ведущей 1 и ведомой 3
шестерен, расположенных в корпусе насоса 5 между подшипниковой и
поджимной 16 обоймами и платиками 17. Поджимная и подшипниковая
обойма являются опорой для цапф шестерен. Под действием давления
рабочей жидкости в полости радиальной манжеты 19 поджимная
обойма уплотняет по периферии зубья шестерен со стороны зоны
высокого давления.
Зазор между корпусом и поджимной обоймой в месте установки
манжеты перекрывается опорным кольцом 18. Торцевые поверхности
шестерен уплотняются двумя платиками 1 с манжетными уплотнениями
13 и 14.
Ведущий вал насоса уплотняется манжетами 6У которые фиксируются
опорным 7 и стопорными 8 кольцами.
Центрирование ведущего вала относительно установочного бурта
корпуса обеспечивается втулкой 2.
Герметичность по плоскости разъема корпуса и крышки 4
достигается установкой резинового уплотнительного кольца.
Входное и выходное отверстия насоса закрываются пробками 9 и 20у
которые при монтаже насоса на трактор удаляются. К торцевым
поверхностям прикрепляются угольники, к которым присоединены
всасывающий и напорный трубопроводы.
Гидронасос подает жидкость в гидросистему с производительностью
100 см3 на один оборот ведущего валика, что соответствут 160 и
186 л/мин при частоте вращения коленчатого вала 1070 или 1250
мин-1.
