3.11 Навесное устройство

3.11 Навесное устройство - тракторы MT600C

3.11.1 Система электронного управления передним и задним навесным устройством - тракторы MT600C

Трактор может оснащаться двумя навесными устройствами:

- Заднее навесное устройство полностью встраивается в задний мост.

- Переднее сцепное устройство, интегрированное в переднюю часть трактора.

Навесные устройства управляются электроникой и оснащаются отдельными распределительными клапанами.

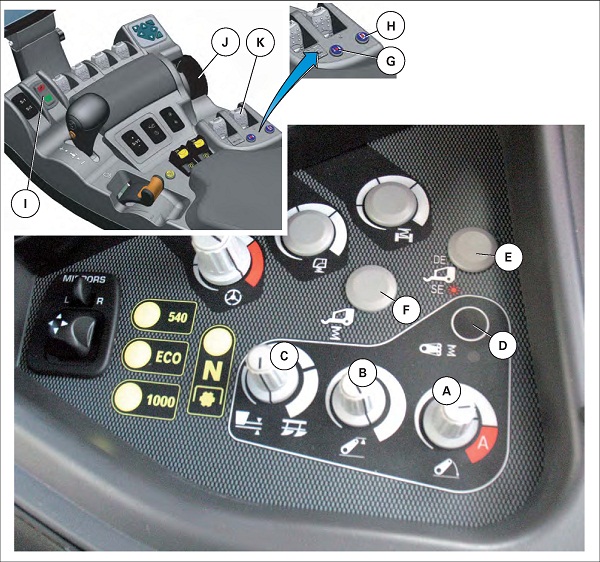

Рис. 1.

(A) Потенциометр для ручной или автоматической регулировки скорости опускания. (E)

(B) Потенциометр регулировки максимальной

высоты навесного устройства. (G)

(C) Комбинированный потенциометр (управление тягой и управление положением). (H)

(D) Переключатель подвески и контрольная

лампа подвески заднего навесного устройства.
Переключатель (одностороннего/двустороннего действия) переднего навесного устройства.

Переключатель переднего/заднего гидравлического распределительного клапана. Управление блокировкой гидравлической системы, дорожный/полевой режим. Переключатель подъема/опускания (с нейтральным положением) заднего навесного устройства.
