5.5 Пневмосистема погрузчика Амкодор 342 (ТО-28А)
На 342 В пневмосистема отсутствует. Пневмосистема предназначена для привода тормозов и для накачивания шин. Привод состоит из питающей части и двух независимых контуров. Принципиальная схема представлена на рисунке 5.20. Питающая часть включает в себя компрессор 10 и регулятор давления 7. К контурам воздух попадает через двухконтурный защитный клапан 6.

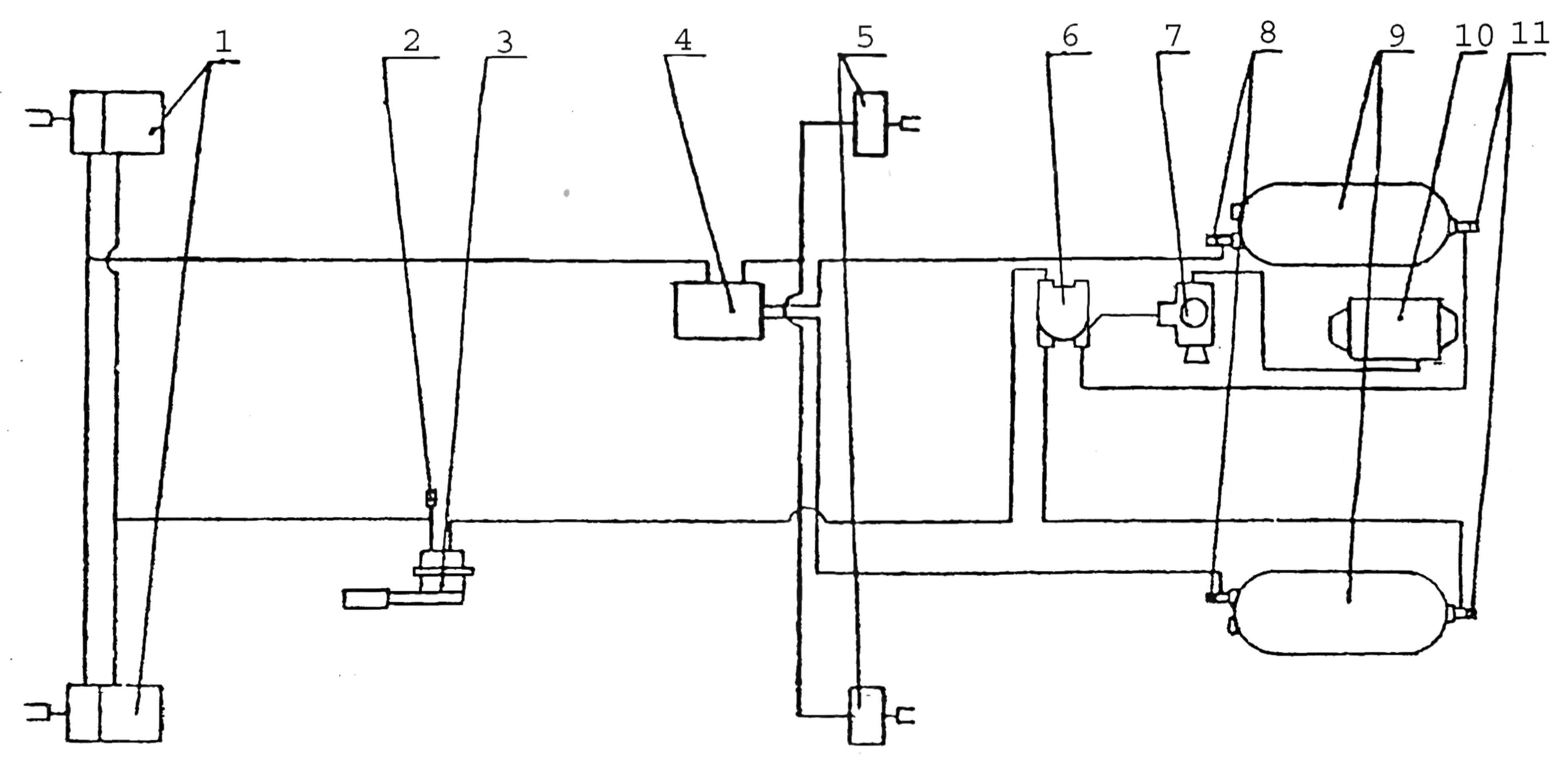

Рисунок 5.20 - Схема пневматическая
1 - камеры тормозные с пружинным энергоаккумулятором; 2 - датчик контроля включения стояночного тормоза; 3 - кран тормозной обратного действия с ручным управлением; 4 - кран двухсекционный тормозной; 5 - камеры тормозные; 6 - клапан защитный; 7 - регулятор давления с предохранительным клапаном; 8 - датчик контроля давления в контурах; 9 - воздушные баллоны; 10 - компрессор; 11 - датчик контроля падения аварийного давления в контурах.
