БЛОКИРУЮЩЕЕ УСТРОЙСТВО ПУСКА ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

БЛОКИРУЮЩЕЕ УСТРОЙСТВО ПУСКА ДИЗЕЛЯ Д-245 ТРАКТОРОВ МТЗ-100, МТЗ-102

Для исключения возможности пуска дизеля при включенной передаче на тракторе установлено специальное блокирующее устройство. Оно состоит из кулачка 7 (рис. 114), управляемого рычагом 5 включения диапазонов; пробки 8, в которую установлен выключатель 6 (типа ВК-418); регулировочных шайб 9; электропроводки, соединяющей выключатель 6 с приборами пуска.

При включении диапазона рычагом коробки передач кулачок 7 поворачивают таким образом, что шарик включателя через толкатель размыкает контакты и разрывает цепь между промежуточным реле I (РС502) и тяговым реле стартера 3.

Пуск дизеля возможен только при установке рычага переключения диапазонов коробки передач в нейтральное положение.

В процессе эксплуатации трактора возможны случаи, когда при пуске стартер не включается из-за нарушения регулировки и неисправности выключателя блокировки пуска. Для проверки системы блокировки выполняют следующие операции.

1. Отъединяют провода от клемм выключателя 6.

2. Проверяют замыкание контактов выключателя, для чего к источнику электроэнергии (батарее) через выключатель подсоединяют лампу или прибор, и устанавливают рычаг диапазонов (KII с переключением передач под нагрузкой) или рычаг переключения передач (КП с синхронизаторами) поочередно в нейтральное положение и положения включения диапазонов или передач. Наблюдают за лампой или показаниями прибора. Если в нейтральном положении лампа горит (прибор дает показания), а при переводе в положение включения диапазонов или передач гаснет (прибор не дает показаний), то выключатель исправен. Если же лампа не горит (прибор не дает показаний) во всех положениях, выключатель выворачивают и проверяют, нажимая на шарик. Если он исправен, регулируют его положение в крышке, удаляя регулиро-вочные прокладки до тех пор, пока контакты выключателя не замкнутся (лампа загорается или прибор дает показания) при полном закреплении выключателя и нейтральном положении рычага и разомкнутся (лампа гаснет или прибор не дает показаний) при переводе рычага в положение включения диапазонов или передач.

3. Подсоединяют и закрепляют провода.

4. Пуском дизеля проверяют работу системы блокировки пуска.

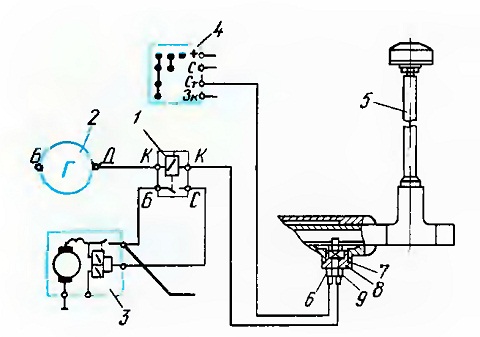

Рис. 114. Схема блокировки пуска дизеля: 1—реле стартера; 2 — генератор; 3 — стартер; 4~ включатель стартера; 5 — рычаг диапазонов коробки передач; б — включатель ВК-418; 7 — кулачок; Я пробка; 9 — регулировочная шайба.
