ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ТРАКТОРОВ МТЗ-100, МТЗ-102

Электрооборудование, установленное на тракторе, состоит из источников электроэнергии, средств пуска дизеля, контрольно-измерительных приборов, средств освещения и световой сигнализации, коммутационной аппаратуры и вспомогательных узлов оборудования кабины.

На тракторе установлено электрооборудование постоянного тока. Приборы соединены по однопроводной схеме, функцию второго провода выполняют металлические части трактора («масса»), С «массой» соединены все отрицательные клеммы приборов электрооборудования. Номинальное напряжение в системе 12 В.

Источники электроэнергии на тракторе: две аккумуляторные батареи 55 (рис. 107) и генератор 7 переменного тока со встроенным выпрямителем и регулятором напряжения.

Система пуска дизеля состоит из электростартера 60 с дистанционным включением, реле 2 стартера, добавочного сопротивления 29, контрольного элемента 30, электрофакельного подогревателя 3 (или пускового приспособления 63 с электромагнитным приводом и легковоспламеняющейся жидкостью в аэрозольной упаковке с выключателем 62), трехпозиционного включателя 31 стартера и подогревателя.

Средства освещения и световой сигнализации включают в себя: передние I и задние 37 фары; фонари 9 указателей поворота и габаритных огней; задние фонари 36 габаритных огней, стоп-сигнала и указателей поворота; фонарь 38 освещения номерного знака; контрольные лампы 45, 47, 49, 50 и 52 щитка приборов; плафон 24 освещения кабины; лампы 21 подсветки щитка приборов; реле 44 указателей поворота; включатель 19 задних фар; центральный переключатель 28 и переключатель 25 дальнего, ближнего света.

Узлы вспомогательного оборудования: электродвигатели 10 системы вентиляций и отопления кабины с выключателями 18, стеклоочиститель 13 с выключателем 17, омыватель 27 лобового стекла с выключателем 26.

Контрольно-измерительные приборы: указатель 46 температуры охлаждающей жидкости дизеля; указатель 48 силы тока (амперметр); указатели давления масла в смазочной системе дизеля, давления масла в гидросистеме управления КП, давления воздуха в пневматической системе; тахоспидометр; указатель 20 уровня топлива; инди-катор засоренности воздухофильтра. Потребители электроэнергии и их цепи защищены предохранителями.

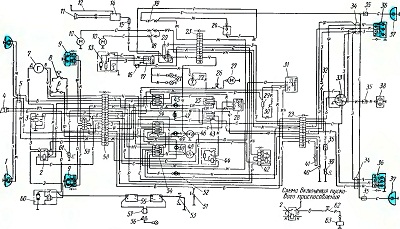

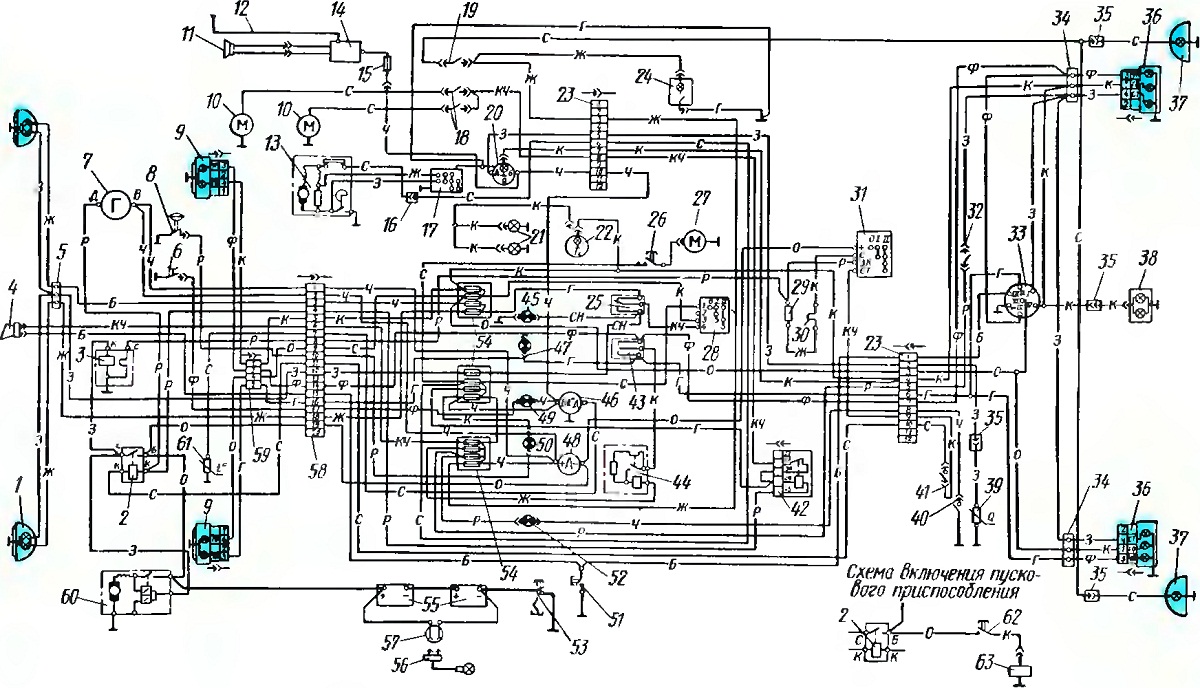

Рис. 107. Схема электрооборудования трактора:
1 — передняя фара; 2 — реле стартера, 3 — электрофа-кельный подогреватель;
4 — звуковой сигнал; 5. 16.
34 и 35 — соединительные панели; 6 — датчик сигнализатора температуры; 7 — генератор; 8 — датчик сигнализатора давления; 9 — передний фонарь; 10 — электродвигатель вентилятора; 11 — громкоговоритель; 12 — антенна; 13 — стеклоочиститель; 14 — радиоприемник; 15 — предохранитель радиоприемника; 17 — выключатель стеклоочистителя; 18 — выключатель электродвигателей вентилятора; 19 — выключатель задних (рабочих) фар; 20 — указатель уровня топлива; 21 — лампы освещения щитка приборов;
22 — тахоспидометр; 23 и 58 — штепсельные разъемы щитка приборов; 24 — плафон; 25 — переключатель света передних фар; 26 — включатель электродвигателя омывателя ветрового
стекла; 27 — электродвигатель омывателя лобового стекла; 28 — центральный переключатель света; 29 — добавочное сопротивление; 30 — контрольный элемент; 31 — включатель подогревателя и стартера; 32 — выключатель стоп-сигнала; 33— штепсельная розетка; 36— задний фонарь; 37— задние фары; 38— фонарь освещения номерного знака; 39 - датчик указателя уровня топлива; 40 — выключатель контрольной лампы стояночного тормоза; 41 — выключатель блокировки пуска; 42 — реле блокировки электродвигателей вентилятора; 43 — переключатель указателей поворота; 44 — реле указателя поворота; 45. 47 и 52 — контрольные лампы включения дальнего света, указателей поворота, стояночного тормоза; 46 — указатель температуры воды; 48— указатель силы юка; 49 и 50— контрольные лампы сигнализаторов аварийной температуры воды и аварийного давления в смазочной системе ли юля; 51 — выключатель звукового сигнала; 53 — выключатель «массы»; 54 — блоки предохранителей; 55 — аккумуляторные батареи; 56 — переносная лампа; 57 — розетки переносной лампы; 59 — соединительная штекерная колодка; 60 — стартер; 61 — датчик указателя температуры воды; 62 — выключатель пусковою приспособления; 63 — пусковое приспособление для впрыскивания легковоспламеняющейся жидкости. Расцветка проводов: Б — белый; Г—голубой; Ж — желтый; 3 — зеленый; К—красный;
КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; ф — фиолетовый; Ч — черный.
