Выдвижной кулак переднего моста трактора МТЗ-100
Передний мост трактора МТЗ-100 может иметь
модификацию, отличающуюся наличием пружин 4 (рис. 70) подвески, которые
расположены снаружи кронштейна выдвижного кулака 2 и установкой
дополнительных пружин 5.
Наружные пружины воспринимают силу тяжести передней части трактора с
учетом навешиваемых сельскохозяйственных машин, а верхние исключают
ударные нагрузки в контакте кронштейна выдвижного кулака с рычагом 3.

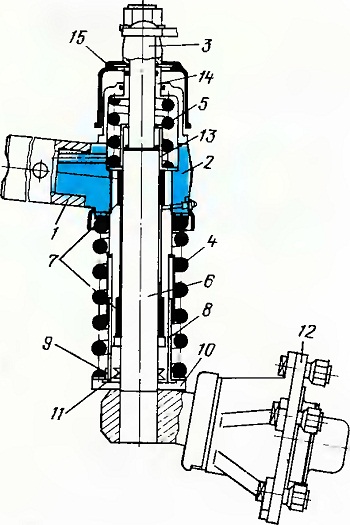

Рис. 70. Выдвижной кулак переднего моста
трактора МТЗ-100 в сборе:
1 — выдвижная труба; 2 — выдвижной кулаж;
3 — рычаг; 4 — пружина; 5 — пружина-дополнитель; 6 — поворотная цапфа; 7
— втулка; 8 — защитный чехол; 9 — опорная шайба; 10 — шайба; 11 —
тарельчатая пружина; 12— ступица; 13 и 14— в гулки; 15—защитный верхний
чехол.
