Трактор Т-16. Обслуживание электрооборудования

В конце работы шасси Т-16 необходимо выполнить обслуживание электрооборудования трактора проверять исправность и надежность крепления генератора, а также крепления проводов к клеммам. После 100 часов работы двигателя нужно смазывать подшипники генератора Г-80В через масленки, расположенные на крышках.

В каждую масленку следует заливать 5 капель дизельного масла. Нельзя заливать в масленки лишнее масло, так как оно, вытекая из подшипников, попадает на коллектор, что приводит к обгоранию последнего и повреждению изоляции обмоток генератора.

После, каждых 240-250 часов работы шасси в рамках обслуживания электрооборудования трактора необходимо осмотреть щетки генератора и проверить легкость движения их в щеткодержателях. Нормальное давление щеток на коллектор равно 900-1250 г.

При износе щеток до высоты 14 мм их следует заменить новыми. Новые щетки необходимо притереть к коллектору. Для этого полоску стеклянной шкурки, ширина которой должна быть равна длине коллектора, надо ввести между щеткой и коллектором так, чтобы сверху оказалась сторона бумаги, на которой нанесен слой стеклянного порошка. Полоска должна охватывать коллектор по окружности примерно на 180°. Передвигая бумагу между щеткой и коллектором, нужно добиться, чтобы щетка полностью прилегала к коллектору.

После притирки щеток необходимо тщательно продуть генератор сжитым воздухом дня удаления стеклянного порошка.

Затем надо проверить состояние рабочей поверхности коллектора. При наличии следов нагара или неравномерном износе необходимо зачистить коллектор стеклянной шкуркой, приведя в действие генератор и прижимая кусочек стеклянной бумаги к коллектору.

В случае большого износа или подгорании коллектора генератор следует снять с двигателя, разобрать и проточить коллектор на токарном станке, стараясь снять слой металла только до устранения износа. После проточки вырезать изоляцию между пластинами коллектора ножовочным полотном па глубину 0.8 мм.

При проточке коллектора биение его относительно цапф вала не должно превышать 0.05 мм.

Для обеспечения нормальной работы генератора необходимо следить за натяжением ремня привода. Для регулирования натяжения ремня нужно:

- ослабить болты крепления генератора к кронштейну;

- отвернуть контргайку нажимного болта;

- ввертывая или вывертывая нажимной болт, добиться нормального натяжения ремня;

- затянуть болты крепления генератора и законтрить нажимной болт контргайкой.

Натяжение считается нормальным, если ремень при нажатии пальцем между шкивами генератора и вентилятора прогибается на 10-15 мм.

См. также: Трактор МТЗ-82 - для работ, где необходима большая мощность. Интегральный регулятор напряжения Т-16.

Трактор Т-16. Проверка и регулировка реле-регулятора

В процессе эксплуатации шасси нужно периодически проверять и регулировать реле-регулятор (через каждые 300 часов).

Реле-регулятор рекомендуется проверить на специальном стенде в рабочем положении, повернув клеммами вниз. Допускается проверка непосредственно на шасси после остановки двигателя. Перед поверкой необходимо снизить температуру реле-регулятора до температуры окружающею воздуха.

Реле-регулятор проверяют при подключенной аккумуляторной батарее. Для проверки РОТ отъединяют провод от клеммы Б реле-регулятора и дополнительным проводником подключают амперметр.

Вольтметр подсоединяют между клеммой Я и массой реле-регулятора (рис. 82). Затем, постепенно повышая частоту вращения якоря генератора, определяют по вольтметру напряжение, при котором замыкаются контакты РОТ.

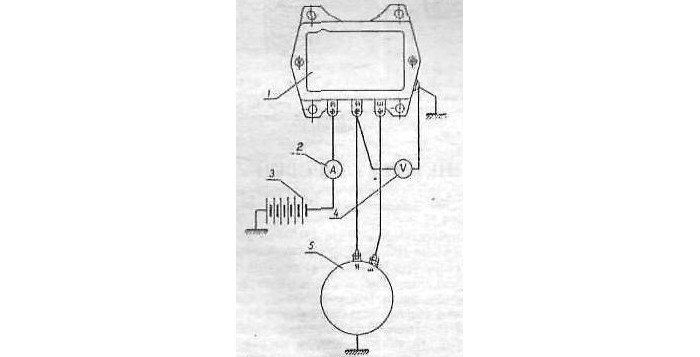

Рис. 82. Схема проверки реле обратного тока:

1 - реле-регулятор; 2 - амперметр; 3 - аккумуляторная батарея; 4 - вольтметр; 5 - генератор.

Этот момент можно легко определить по отклонению стрелки амперметра. Контакты должны замыкаться при напряжении 12-13 В. Затем уменьшая скорость вращении якоря генератора, определяют величину обратного тока, при которой размыкаются контакты РОТ. Эта величина должна быть и пределах 5-6 А.

Если при повышении частоты вращения якоря генератора показания вольтметра не увеличиваются и РОТ не включается (стрелка амперметра не отклоняется), следует проверить и отрегулировать регулируемое напряжение, а затем напряжение включения РОТ.

Дня проверки РН в схему подключения измерительных приборов к реле-регулятору, указанную на рисунке 82. вводят следующие изменения.

Отъединяют аккумуляторную батарею от амперметра (при проверке реле-регулятора на шасси аккумуляторную батарею отъединяют после пуска двигателя), а вольтметр включают между массой и клеммой реле-регулятора (рис. 83). Увеличивая частоту вращения коленчатого вала двигателя, доводят частоту вращения якоря генератора до 3400 **** мин^^-1. К клемме Б реле-регулятора подключают реостат пли потребители тока так, чтобы нагрузка генератора составила не более 6 А. При этом показание вольтметра должно соответствовать регулируемому напряжению. При проверке ОТ схема включения нагрузочного реостата и амперметра остается такой же такой же что и при проверке РН. Якорь генератора приводится во вращение со скоростью 3400 мин^-1. Затем, увеличивая нагрузку генератора реостатом, наблюдают за стрелкой амперметра.

Наибольшее значение тока, которое показывает амперметр и при котором стрелка амперметра не перемещается, является максимальным регулируемым током. Напряжение включения РОТ, а также напряжение, поддерживаемое реле-регулятором, и величину тока, поддерживаемую ОТ, регулируют в случае повышения значений ослаблением, а в случае понижения значений - натяжением спиральной пружины якоря реле, подгибая хвостовик угольника.

Реле-регулятор можно считать отрегулированным, если напряжение включения реле обратного тока равно 12,7 В, напряжение, поддерживаемое регулятором напряжения, равно, 13,8-14,3 В, а величина тока, допускаемая ограничителем, равна 9-10 А.

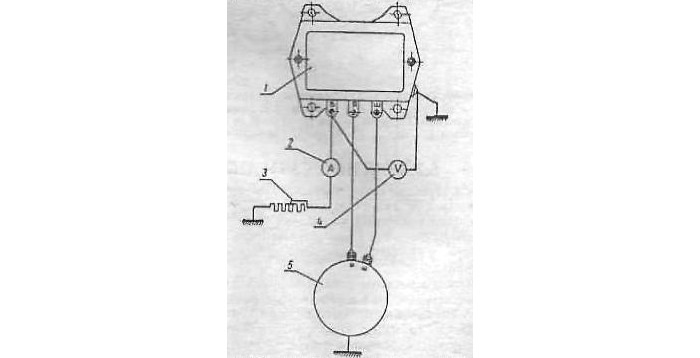

Рис. 83. Схема проверки регулятора напряжения и ограничителя тока:

1 - реле-регулятор; 2 - амперметр; 3 - реостат; 4 - вольтметр; 5 - генератор.
