Трактор Т-16. Каркас

Устанавливаемый на СШ Т-16 М и Т-16МГ жесткий каркас (рис. 104) облицован следующими быстросъемными элементами: дверями 15, крышей 9, передними верхней 16 и нижней 17 панелями со стеклами и нижней металлической панелью.

Каркас служит для защиты оператора от травм в случае опрокидывания шасси, от выхлопных газов, а также как укрытие в непогоду. В летнее время каркас с панелями можно переоборудовать, сняв быстросъемные элементы. Каркас на шасси крепится через резиновые амортизаторы в шести течках на раме, крыльях и задней стенке.

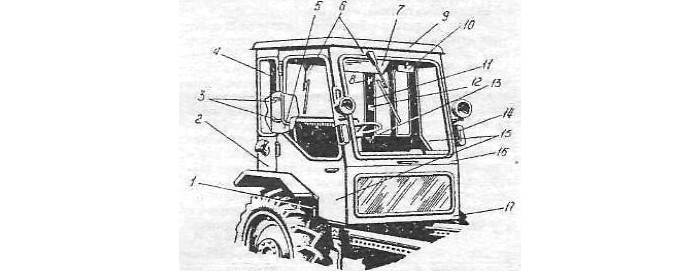

Рис. 104. Жесткий каркас со съемными панелями и дверями (Т-16М, Т-16МГ):

1 - амортизатор; 2 - боковая панель; 3 - бонки для установки огнетушителя; 4 — боковая рама со стеклом; 5 - панель задняя нижняя; 6 - стеклоочиститель; 7 - солнцезащитный щиток; 8 - крючок дня одежды; 9 - крышка; 10 - зеркало запасного вида; 11 - задняя панель со стеклом; 12 - зажим для лопаты; 13 - кронштейн с поддоном для установки термоса; 14 - уплотнитель; 15 - двери; 16 - верхняя панель со стеклом; 17 - нижняя панель.

Жесткий каркас представляет собой объемную сварную конструкцию из труб прямоугольною сечения, состоит из передней и задней рам, соединенных между собой при помощи болтов.

На правой задней стойке каркаса предусмотрены две бонки 3 для крепления кронштейна огнетушителя, на левой - кронштейн с поддоном 13 для установки термоса, а также два резьбовых отверстия для установки зажима 12 лопаты; слева на поперечной трубе приварена скоба для крепления медицинской аптечки.

Крыша каркаса с целью вентиляции может подниматься и фиксироваться в открытом положении.

Для удобства работы оператора внутри каркаса усыновлены: зеркало обратного вида 10, солнцезащитный щиток 7, стеклоочистители для очистки лобового и заднего стекол, крючок для одежды 8. На поперечной трубе передней рамы установлен щиток приборов. Под рабочего места оператора устлан резиновым рифленым ковриком.

На СШ Т-16М и Т-16МГ устанавливается одноместное подрессоренное сиденье, регулируемое по массе и росту оператора перестановкой чаши, выполненной вместе со спинкой и подлокотниками, а также изменением жесткости упругого элемента.

Крылья с наружной стороны имеют ребра жесткости. С внутренней стороны правого крыла приварены кронштейны топливного бака и воздухоочистителя. На левом крыле устанавливается инструментальный ящик.

Техническое обслуживание сиденья, каркаса и обшивки сводится к их регулярной очистке, своевременной подтяжке болтовых соединении и при необходимости покраске.
