10, ТРАНСПОРТИРОВАНИЕ ТРАКТОРА Т-150К

10, ТРАНСПОРТИРОВАНИЕ ТРАКТОРА Т-150К

Перед погрузкой, разгрузкой и при поддомкрачивании трактора заблокируйте горизонтальный и вертикальный шарниры рамы. Для блокировки горизонтального шарнира (рис. 180) соедините между собой корпус и заднюю опору шарнира, установив палец или болт в отверстие в приливах нижней части этих сталей. Болт или палец предохраните от выпадения гайкой, чекой или шплинтом.
Для блокировки вертикального шарнира (рис. 181) соедините болтом или пальцем правый лонжерон с корпусом шарнира через отверстия в нижней полке лонжерона и правом ухе корпуса шарнира. Диаметр применяемых для блокировки пальцев и болтов должен быть 25—32 мм; можно использовать болт прицепной скобы пли палец центральной тяги.

При перемещении трактора грузоподъемными средствами пользуйтесь краном грузоподъемностью не менее 10 тонн.

При погрузке и разгрузке трактора пользуйтесь специальными захватами, обеспечивающими безопасность работы и сохранность кабины и облицовки.

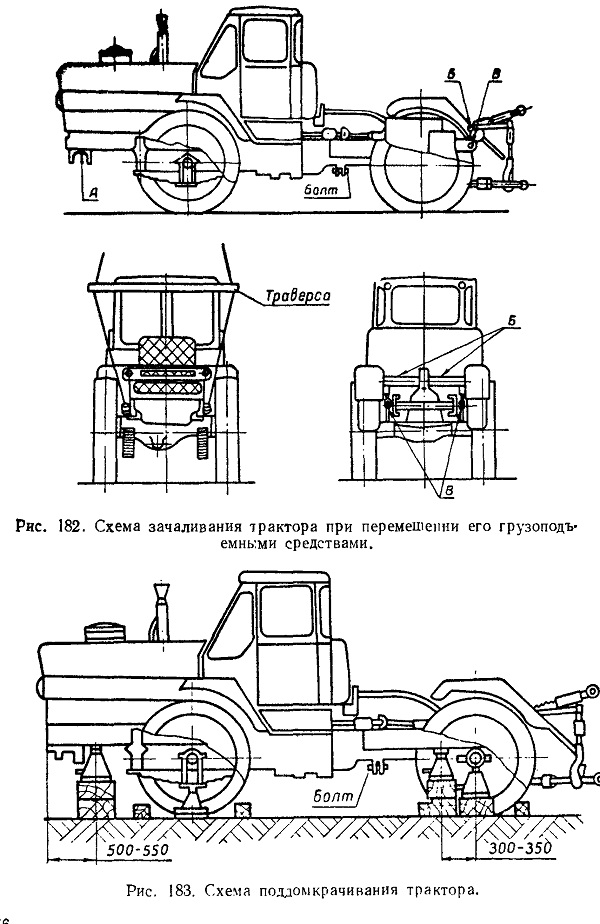

Для зачаливания передней части трактора подведите трос под передний брус между двумя его выступами в месте А (рис. 182) и закрепите к специальной траверсе, предохраняющей обшивку трактора от повреждений ее тросом. Заднюю часть рамы зачаливайте тросами за ось в местах Б или за пальцы кронштейна заднего навесного устройства в местах В.

Если при проведении технического обслуживания или ремонте требуется .поднять ту или иную сторону трактора, пользуйтесь домкратом грузоподъемностью не менее 5 тонн.

При поддомкрачивании (рис. 183) трактор установите на ровной горизонтальной площадке, заглушите дизель, затяните центральный тормоз, рычаг переключения диапазонов установите в нейтральное положение, заблокируйте горизонтальный шарнир рамы пальцем со шплинтом или болтом диаметром не менее 25 мм с гайкой.

Во избежание опрокидывания передней и задней частей трактора перед рассоединением шарнирного сочленения рамы под каждое колесо спереди и сзади установите колодки, а в передней части трактора установите козлы под передний брус и переднюю опору шарнира, в задней части — под передние концы лонжеронов и нижний вал механизма заднего навесного устройства.

Домкрат установите на деревянной опоре размером не менее 300Х200Х Х40 мм в следующих точках:

под левый* и правый лонжероны передней части трактора на расстоянии 500—550 мм от передней кромки переднего бруса перед кронштейном рессоры; под подушку рессоры и под шейку заднего моста;

под левый или правый лонжероны задней части рамы трактора на расстоянии 300—350 мм от оси заднего моста.

Пользуйтесь только исправным домкратом.

Нельзя находиться под трактором, поднятым на домкрат.

Трактор транспортируйте своим ходом или водным и железнодорожным транспортом в соответствии с требованиями ГОСТ 15150—69.
