Масляный насос дизеля СМД-62 трактора Т-150К

4.1.7. Система смазки дизеля СМД-62 трактора Т-150К

Масляный насос дизеля СМД-62 трактора Т-150К

(рис. 34). Шестеренного типа, двухсекционный насос служит для забора масла из нижнего картера (поддона) и подачи его к трущимся деталям. Он расположен в передней части картера и приводится во вращение от шестерни коленчатого вала. Шестерни 5 и 9 нагнетающей (основной) секции масляного насоса подают масло к центрифуге, а шестерни 3 и 10 радиаторной — в радиатор. Секции насоса отделены друг от друга проставкой 4, имеющей общее всасывающее отверстие. На корпусе 2 радиаторной секции установлен предохранительный клапан 8, отрегулированный на давление открытия 0,25— 0,05 МПа (2,5—0,5 кгс/см2), который предупреждает повышение давления масла в радиаторе при пуске дизеля.

На дизеле может быть установлен односекционный масляный насос.

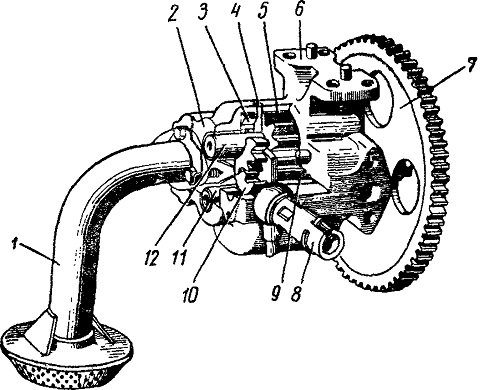

Рис. 34. Масляный насос двухсекционный:
1—трубка всасывающая с заборником; 2 — корпус радиаторной секции; 3 — шестерня ведущая радиаторной секции; 4 — проставка; 5— шестерня ведущая основной секции; 6 — корпус масляного насоса; 7—шестерня привода масляного насоса; 8—клапан; 9— шестерня ведомая основной секции; 10 — шестерня ведомая радиаторной секции; 11 — валик ведомой шестерни; 12 — валик ведущей Шестерни.
