К основным дефектам электропроводки относятся повреждение проводов, наконечников, контактов, зажимов, разрушение изоляции, окисление контактов.

Места обрыва электропроводки определяют при помощи контрольной лампы. Для этого зажим 7 (рис. 98) присоединяют к «массе», а щупом 3 последовательно прикасаются к зажимам участка цепи от неработающего прибора до источника тока. Загорание контрольной лампы показывает, что обрыв находится рядом с зажимом, который проверяют.

Окисленные контакты с большим сопротивлением можно обнаружить вольтметром.

Диод В КЗ-10 проверяют при помощи аккумуляторной батареи 1 (рис. 99) и контрольной лампы 2, которая должна загораться при соединении батареи с плюсом диода. Если лампа горит при подаче напряжения в обоих направлениях, то диод пробит, если же не горит, то он оборван.

Неисправный диод заменяют новым. Усилие запрессовки диода в крышку или панель выпрямителя генератора не должно превышать 500 Н (50 кгс). Не допускаются трещины и отколы стеклоизолятора диода. При пайке проводников диода крышку или панель устанавливают на мокрую глину или песок или же привертывают к теплоотводящей пластине. Паяют припоем ПОС-61 при температуре не выше 150 ‘С. Время пайки — неболеебс. Запрещается заменять диодВКЗ-10 диодом другого типа.

Изношенную поверхность крышки генератора под шарикоподшипник восстанавливают местным осталиванием или при помощи полимерной композиции на основе эпоксидной смолы. Посадочные поверхности вала под подшипники восстанавливают наплавкой с последующей механической обработкой.

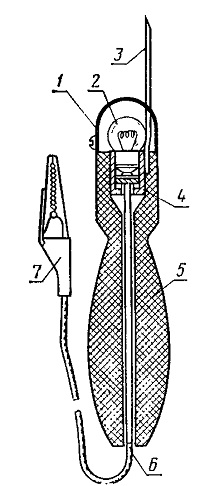

Рис. 98. Контрольная лампа:
1 — защитная сетка; 2 — лампа; 3 — щуп; 4 — патрон; 5 —ручка; 6— провод; 7 — зажим.

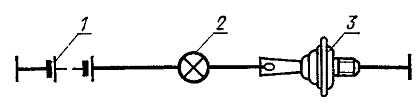

Рис. 99. Схема соединения приборов для проверки диодов:
1 — аккумуляторная батарея; 2 — контрольная лампа; 3 — диод.
