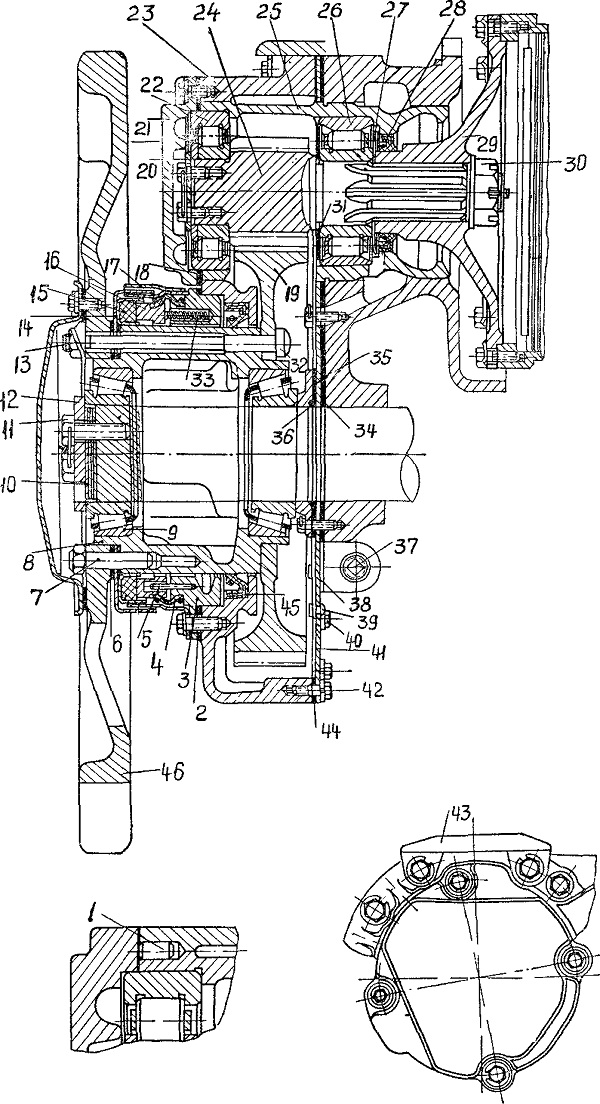

[ № позиции на рис. 104

Обозначение

Наименование детали

Количество на трактор

Материал

23

75.39.1C1

Картер конечной переда­

чи

2

Чугун СЧ 15-32

21

75.39.1(2

Крышка картера . . .

2

Чугун СЧ 15-32

19

75.39.103

Шестерня ведомая . .

2

Сталь 20 ХГНР

3

75.39.116

Корпус уплотнения . .

2

Чугун СЧ 15-32

8

75.39.117

Ступица ведущего колеса

2

Чугун СЧ 15-32

Заимствованные узлы и детали

14

54.39.024

Кожух уплотнения внут­

ренний в сборе .

2

17

54.39.025

Кожух уплотнения на­

ружный в сборе .

2

46

54.39.402-3

Колесо ведущее . . .

2

Сталь 45Л-1

24

54.39.403Б

Шестерня ведущая . .

2

Сталь 20 ХГНР

31

54.39.404

Шайба отбойная .

2

Сталь 45

18

54.39.406

Прокладка

2

Картон'

16

54.39.409-1

Шайба нажимная . . .

2

Чугун СЧ 15-32

2

44.39.412

Прокладка ....

2

Картон

12

54.39.415

Шайба

2

Сталь 40

34

54.39.419

Прокладка ....

2

Картон

44

54.39.420

Прокладка ....

2

Картон

41

54.39.421

Лист левый ....

1

Сталь 20

41

54.39 422

Лист правый ....

1

Сталь 20

25

54.39.425-1

Стакан подшипников . .

2

Сталь 45Л-1

29

54.39.428-2

Ступица ведомого бара­

бана

2

Чугун СЧ 21-40

1

54.39.429

Штифт установочный

2

Сталь 45

27

54.39.432

Шайба маслоотбойная .

2

Сталь 08

10

54.39.435

Шайба регулировочная .

2

Сталь 20

и

54.39.436

Болт регулировочный .

6

Сталь 40Х

43

54.39.444А

Накладка предохрани­

тельная

2

Сталь 45Л-1

4

54.39.452

Манжета

2

Резина

5

54.39.454

Штифт цилиндрический

8

Сталь 45

33

54.39.455

Пружина уплотнения .

6

Проволока

111-1,8

15

54.39.457

Кольцо войлочное . .

2

Войлок

30

54.39.463

Гайка

2

Сталь 45

39

54.39.529

Заклепка с полукруглой

головкой ....

10

Сталь Ст. 2

36

54.31.473-1

Кольцо

2

Резина

20

А39-4

Шайба

2

Сталь 40

13

А39-11

1

Замковая пластина . .

8

Сталь 10

а ^тГ

О Q,

Ш ^

г О

к •

т У

о а

Обозначение

Наименование детали

" я

5 а

Материал

с а.

ч ^н

й; 5

О СЧ Ы Я

з;

А39-С4

Болт А39-13 с гайкой Г-1М16

16

7

А39-20

Шпилька установочная .

8

Сталь 45

35

А39-32-1

Прокладка ....

2

Картон

38

А39-34

Прокладка ....

2

Картон

42

А39-40-01

Болт установочный

2

Сталь 40

6

А39-41

Прокладка ....

4

Картон

26

ГПЗ-2712К

Роликоподшипник ра­диальный с короткими цилиндрическими ро­

ликами

2

22

ГПЗ-92412К

Роликоподшипник ра­диальный с короткими цилиндрическими ро­

ликами . . . .

2

9

ГПЗ-7518М

Роликоподшипник кони­

прг-17₄"

ческий однорядный .

4

•

37

Пробка

4

Сталь 45

40

пк-³/₈"

Пробка

4

Сталь 45

28

БСК-80Х105 X

Сальник самоподжимной

X 12(14)

каркасный ....

2

—

45

А240х 280X18

Сальник самоподжим­

ной каркасный . .

2
