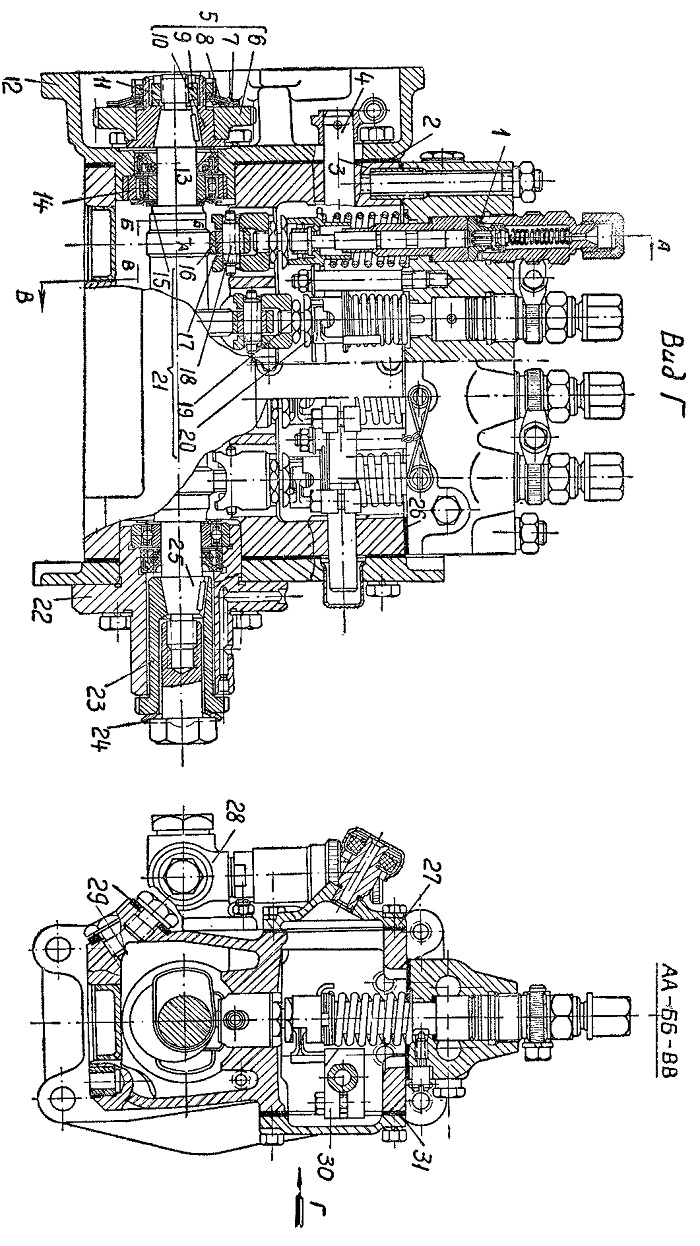

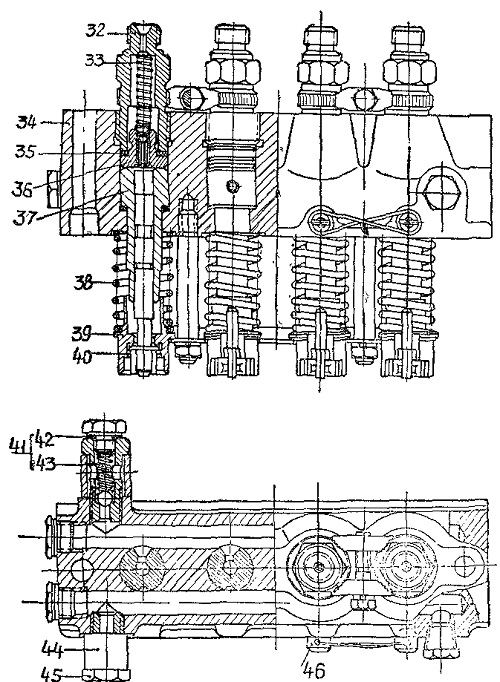

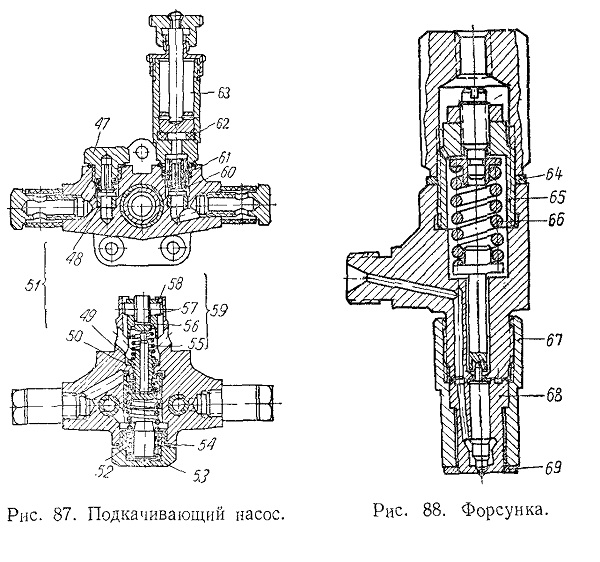

№ позиции на рис. 85, 86, 87, 88

Обозначение

Наименование детали

Количество на трактор

Материал

В2.80.16.001

Насос топливный

ЛСТН 48510 с регу­

лятором в сборе . .

1

—

В2.80.16.002А

Форсунка в сборе

4

—

3

В80.16.041

Корпус топливного иа-

соса в сборе ....

1

—

12

В80.16.043А

Фланец крепления ре­

гулятора со втулкой

в сборе

1

—

4

80.16.012

Рейка в сборе ....

1

—

21

80.16.013

Толкатель плунжера в

сборе

4

—

41

80.16.014

Клапан перепускной топ­

ливного насоса в сборе

1

—

28

80.16.020А

Насос подкачивающий

в сборе

1

—

51

А80.16.080Б

Корпус подкачивающего

насоса в сборе .

1

—

59

80.16.023

Толкатель подкачиваю­

щего насоса в сборе

1

—

49

80.16.024

Втулка в сборе .

1

—

5

Б80.16:031

Фрикцион в сборе . .

1

—

68

Б80.16.032А

Распылитель форсунки

в сборе

4

—

36

А80.16.082

Клапан нагнетательный

с прокладкой в сборе .

4

—

25

А80.16.081

Вал кулачковый . .

1

—

19

80.16.106

Контргайка регулирую­

щего болта толкателя .

4

Сталь 20Х

35

80.16.107

Прокладка седлаг нагне­

тательного клапана .

4

Поликапро-

лактам

47

80.16.134

Пробка клапана подкачи­

вающего насоса .

1

Сталь 20

58

80.16.136

Ось ролика толкателя

подкачивающего на­

соса

1

Сталь У10А

61

80 16.142А

Клапан подкачиваю­

щего насоса ....

2

Капрон

50

80.16.144

Прокладка ....

1

Картон

66

80.16.161

Пружина форсунки .

4

Сталь 50ХФА

6

Б80-16.201

Шестерня кулачкового

вала

1

Сталь 20Х

67

В2.80.16.501

Гайка распылителя . .

4

Сталь 45

О

со К . Sio

а-со

° а

£ ° CJ Ь

я .

со о со

Обозначение

Наименование детали

& a

Материал

о sSo

С О.

ы о.

_ч н

.9. га

К X оо

Ы х

69

В2.80.16.502

Прокладка форсунки

4

Медь М3

32

В2.80.16.516А

Штуцер нажимной . .

4

Сталь 45

22

16-С50Р

Фланец установочный в

сборе

1

—

16

С51Р

Ролик толкателя плун­жера со втулкой 16-046А (для запча­

стей)

4

—

37

16-С15-1

Плунжерная пара . .

4

—

63

16-С35Б

Насос ручной подкачи­

вающего насоса . . .

1

.—

30

16-019-1А

Хомутик рейки . . .

4

Сталь 40ХЛ

15

16-030

Прокладка регулиро­вочная кулачкового

вяла

И

Сталь 10

10

16-036А

Втулка шестерни ку­

лачкового вала .

1

Сталь 20X

11

16-037

Гайка кулачкового вала

1

—

8

16-039

Пружина шестерни ку­лачкового вала (внут­

ренняя)

1

Сталь 65Г

7

16-040

Пружина шестерни ку­лачкового вала (на­

ружная) ....

1

Сталь 65Г

9

16-042

Гайка пружины шестер­

ни кулачкового вала

1

Сталь 65Г

16

16-045

Ролик толкателя плун­

жера

4

Сталь ШХ15

17

16-046А

Втулка ролика . . .

4

Сталь ШХ15

18

16-047Б

Ось ролика толкателя .

4

Сталь УЮА

20

16-049

Болт регулирующий

Сталь 20

толкателя плунжера .

4

34

16-053-3

Головка топливного на­

соса

1

Чугун СЧ 21-40

43

16-057

Пружина перепускного клапана топливного

насоса

1

Проволока

П-0,5

1

16-062

Прокладка ....

6

Медь М3

46

16-063А

Винт установочный

Сталь 20

втулки плунжера .

4

33

16-068

Пружина нагнетатель­

ного клапана

4

Проволока II-1,5

38

16-075Б

Пружина плунжера

4

Сталь 50ХФА

№ позиции на рис. 85, 86, 87, 88

Обозначение

Наименование детали

Количество на трактор

Материал

39

16-076Б

Тарелка пружины плун­

жера

4

Сталь 20

40

16-077

Кольцо замковое плун­

жера

4

Проволока III-1

26

16-079

Прокладка головки топ­

ливного насоса

1

Паронит

31

16-080

Прокладка крышки лю­

ка топливного насоса .

1

Паронит

2

16-084

Прокладка торцовая

корпуса топливного

насоса

2

Паронит

24

16-091

Шайба гайки валика

топливного насоса .

стопорная ....

1

Сталь 08

23

16-094

Втулка валика топлив­

ного насоса шлицевая

1

Сталь 40Г2

45

16-110

Болт поворотного уголь­

ника

4

Сталь 40

60

16-124

Пружина клапана под­

качивающего насоса .

2

Проволока 1-2

52

16-127

Пружина поршня под­

качивающего насоса .

1

Проволока

53

16-128-2

Пробка корпуса подка­

чивающего насоса

1

Сталь 20

57

16-130

Ролик толкателя подка­

чивающего насоса

1

Сталь ШХ15

55

16-132-1

Пружина подкачиваю­

щего насоса ....

1

Проволока 1-1

54

16-145-1

Прокладка пробки кор­

пуса подкачивающего

насоса

1

Медь М3

27

16-148

Прокладка подкачиваю­

щего насоса . . .

1

Паронит

62

16-149

Прокладка ....

1

Резина

64

16-159

Прокладка форсунки .

4

—

29

16-210

Прокладка

4

Фибра ФТ

42

16-219А

Прокладка ....

1

Фибра ФТ

48

16-220

Втулка

2

Сталь 45

65

14.16.117

Гайка пружины фор­

сунки

4

Сталь 45

56

14.17.142

Толкатель подкачиваю­

щего насоса . . .

1

Сталь ШХ15

44

119-85

Втулка защитная . .

4

Пресс-материал

14

ГПЗ-6020

Шарикоподшипник

2

—

13

СК-20Х40Х9

Сальник

2

—*
