Трактор ДТ-175С. Технические требования к
установке дизеля СМД-66 (СМД-86)
Дизель СМД-66 (СМД-86) установлен на раме трактора
на резинометаллических амортизаторах. При закреплении его необходимо
выполнять следующие технические требования:
— допускается несоосность вала сцепления и вала насосного колеса
гидротрансформатора не более 2,4 мм при замере по середине промежутка
между торцами валов;
— непараллельность оси вала сцепления относительно оси вала насосного
колеса допускается не более 2,4 мм на длине 300 мм;
— болты крепления задних и передних опор к раме трактора, болты
крепления амортизаторов, корончатые гайки задних кронштейнов надежно
затягивают усилием, указанным в технических требованиях;
— корончатые гайки шплинтуют новыми шплинтами, не допускается применение
шплинтов, бывших в употреблении и уменьшенной толщины.
Техническое обслуживание деталей крепления дизеля заключается в
наблюдении за состоянием крепежа и его подтягивании и шплинтовке при
необходимости (но не реже чем через 1000 моточасов).
Трактор ДТ-175С. Проверка и регулировка тепловых зазоров в
механизме газораспределения
Перед выполнением необходимых работ очищают
колпак и крышку головки дизеля, проверяют крепления стоек осей
коромысел. Затем открывают лючок на корпусе маховика с правой стороны и
закрепляют одним из снятых винтов проволочную стрелку, устанавливают ее
конец против метки «ВМТ» на
маховике. После этого коленчатый вал проворачивают
по ходу часовой стрелки на 45° так, чтобы метка с цифрами «1» н «4» на
маховике расположилась против стрелки. В этом случае поршни первого и
четвертого цилиндров устанавливаются в в. м. т. конца такта сжатия.
Тепловые зазоры между торцом стержня клапана и бойком коромысла
проверяют е помощью приспособления КИ-9918 или ПИМ-5226. Если этих
приспособлений нет, то зазоры с достаточной точностью проверяют щупом

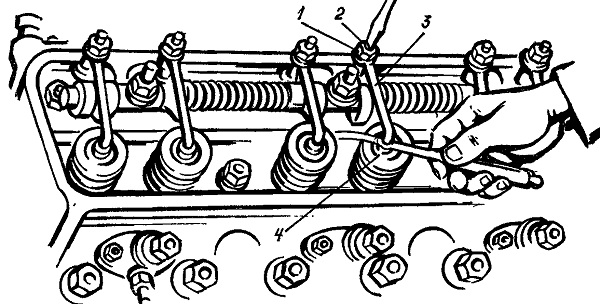

(рис. 103). Регулируемый тепловой зазор в механизмах газораспределения
СМД-66 (СМД-86) должен составлять 0,48 ... 0,50 мм на холодном дизеле, а
на горячем зазоры меньше на 0,05 ... 0,08 мм. Если при их проверке в
клапанах первого и четвертого цилиндров зазоры отличаются от требуемых
значений, то приступают к их регулировке с помощью отвертки и гаечного
ключа.
Гаечным ключом ослабляют контргайку 1 регулировочного болта,
устанавливают отвертку 2 в прорезь болта и поворачивают ее против хода
часовой стрелки до тех пор, пока боек 3 коромысла не коснется стальной
пластины щупа 4, введенной в зазор между стержнем клапана и бойком
коромысла. Затем затягивают контргайку и вторично проверяют зазор.
Далее проворачивают коленчатый вал на 240° так, чтобы метки с цифрами
«2» и «5» на маховике расположились против стрелки. В этом положении
регулируют зазоры второго и пятого цилиндров. Затем поворачивают
коленчатый вал еще раз на 240° так, чтобы метки «3» и «6» на маховике
расположились против стрелки, и регулируют зазоры в клапанах третьего и
шестого цилиндров. Устанавливают на место все снятые детали.
