ОБЩЕЕ УСТРОЙСТВО ТРАКТОРА ДТ-75М

Гусеничный трактор ДТ-75М (рис. 2 и 3) относится к типу
сельскохозяйственных тракторов общего назначения, тягового класса 3 тонны и предназначен для использования ‘на сельскохозяйственных работах в агрегате с навесными, полунавесными и прицепными машинами и орудиями, а также для легких дорожных, строительных и мелиоративных работ в агрегате с соответствующими машинами и орудиями в районах с умеренным климатом по ГОСТ 15150-69.

На тракторе установлен четырехцилиндровый четырехтактный дизель водяного охлаждения А-41 мощностью 66,15 кВт (90 л. с.).

Основные узлы и механизмы трактора ДТ-75М: двигатель, силовая передача, механизм управления трактором, ходовая система, гидронавесная система, электрооборудование и вспомогательное оборудование.

Но специальному заказу на трактор могут дополнительно устанавливаться увеличитель крутящего момента (УКМ) или ходоуменьшитель.

Дизельный двигатель А-41 (рис. 4) унифицирован по основным изнашиваемым деталям гильзо-поршневои группы и клапанному механизму с двигателями ЯМЗ-236 и ЯМЭ-238.

Справа на двигателе установлены: топливный насос с регулятором числа оборотов основного двигателя, фильтры грубой и тонкой очистки топлива, пусковой двигатель с редуктором, впускной коллектор, управление механизмом декомпрессии, горловина для заливки масла, маслоизмеритель, переключатель «зима лето», краник слива воды из блок-картера и гидронасос НШ 10E-J1.

Слева на двигателе установлены: выпускной коллектор, полнопоточная масляная центрифуга, гидронасос НШ 46У-Л.

Спереди на двигателе установлены: водяной насос и вентилятор, натяжной ролик ремня вентилятора, генератор, шестерни распределения в картере с крышкой, счетчик моточасов, передняя опора двигателя.

Сзади на двигателе установлены муфта сцепления и воздухоочиститель.

Двигатель установлен на эластичных резино-металлических амортизаторах и закреплен на раме трактора в трех точках — одной спереди и двух сзади.

Он соединен с трансмиссией трактора через главную муфту сцепления и карданную передачу. При помощи главной муфты сцепления соединяется и разъединяется коленчатый вал двигателя с трансмиссией трактора. Карданная передача с упругими элементами компенсирует несоосность и перекос соединяемых ею валов.



Увеличитель крутящего момента (УКМ) представляет собой планетарный редуктор с однодисковой муфтой сцепления и роликовой муфтой свободного хода (муфтой обгона). Он обеспечивает возможность кратковременного увеличения тяговых усилий для преодоления трактором временных дополнительных

сопротивлений при движении без переключения передач.



Ходоуменьшитель — механический, четырехступенчатый, с подвижными шестернями переключения передач, служит для получения пониженных (технологических) скоростей. Совместно с шестернями I — IV передач коробки передач он позволяет получить скорости движения трактора в пределах 0,32 — 4,74 км/час, необходимые для работы трактора со специальными машинами.

Коробка передач меха-н ическая, четырехходов а я,

семиступенчатая, с подвижными шестернями и блокировкой механизма переключения передач. Корпус коробки передач и корпус заднего моста представляют собой одну общую отливку— корпус трансмиссии.

Задний мост состоит из главной передачи, планетарных механизмов поворота и тормозного устройства.

Конечные передачи расположены по обеим сторонам заднего моста. Каждая конечная передача состоит из  пары шестерен, заключенных в общий корпус, который болтами крепится к корпусу заднего моста. Через ведущие колеса крутящий момент от ведомых шестерен передается на гусеничные цепи, что обеспечивает поступательное движение трактора.

Вал отбора мощности служит для привода в движение рабочих органов машин. Он представляет собой одноступенчатый редуктор с цилиндрическими шестернями. В зависимости от комплектации трактора привод вала отбора мощности осуществляется от первичного вала коробки передач, ведущего вала ходоуменьшителя или от ведущего вала увеличителя крутящего момента.

Рама трактора предназначена для крепления на ней всех частей трактора. Она состоит из двух продольных лонжеронов прямоугольного сечения, соединенных передним и задним поперечными брусьями и.двумя осями.

Ходовая система служит для передвижения трактора. Она состоит из подвески, направляющих колес с пружинными амортизаторами, поддерживающих роликов и гусеничных цепей.

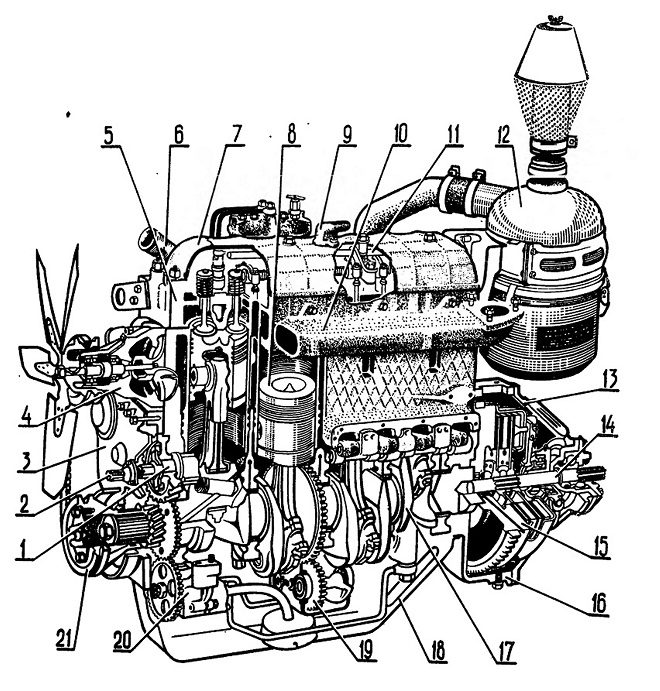

Рис. 4. Двигатель А-41 в разрезе:
1 — вал распределительный; 2 — счетчик моточасов; 3 — крышка картера шестерен распределения; 4— насос водяной: 5— головка цилиндров: 6 — труба водоотводящая: 7 — колпак головки цилиндров; 8 — поршень в сборе с шатуном; 9 — сапун; 10 — коллектор выпускной; 11 — механизм декомпрессии; 12 — воздухоочиститель основного двигателя; 13 — главная муфта сцепления; 14 — вал муфты сцепления; 15 — маховик, 16 — картер маховика: 17 — вал коленчатый;
18— крышка блок-картера нижняя (масляный поддон); 19 — механизм уравновешивании;
20 — насос масляный; 21 — шкив коленчатого вала

Гидронавесная система. Трактор оборудован раздельно-агрегатной гидравлической системой и механизмом навески, позволяющими трактористу управлять из кабины работой навесных, полунавесных или гидрофицированных прицепных машин и орудий.

Электрооборудование трактора постоянного тока с номинальным напряжением 12 В. С его помощью осуществляются зажигание рабочей смеси в пусковом двигателе, пуск двигателя стартером, освещение, привод вентилятора вентиляционно-очистительной установки кабины, звуковая и световая сигнализации.

Кроме перечисленных систем и механизмов, на тракторе устанавливаются: закрытая герметизированная кабина, обогреваемая в холодное время года и вентилируемая в жаркое время, с увлажнением поступающего воздуха, прицепное устройство, обшивка трактора и др.

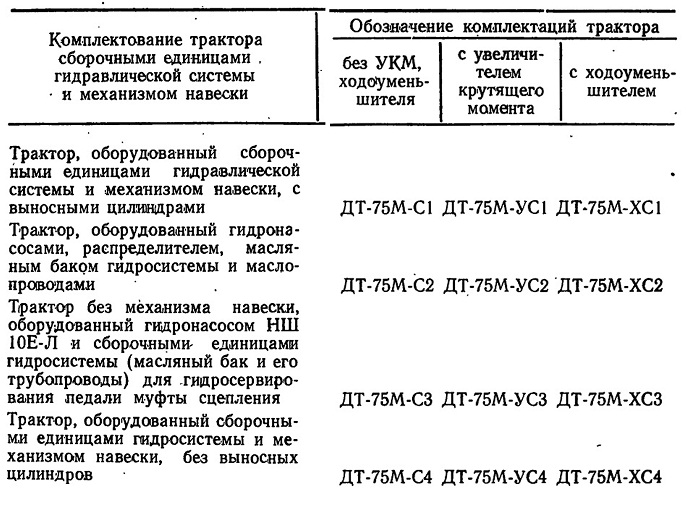

В зависимости от комплектования трактора сборочными единицами вспомогательного оборудования трансмиссии (увеличитель крутящего момента, ходоуменыиитель), гидравлической системы и механизма навески трактор ДТ-75М выпускается в следующих комплектациях.
