4.30.

Автоматическая сцепка СА-2 трактора ДТ-75Н

Конструкцией механизма навески предусмотрена возможность установки автоматической сцепки для присоединения навесных и полунавесных сельскохозяйственных машин к трактору одним трактористом с места водителя в кабине трактора.

Соединение механизма навески трактора с сельхозмашиной осуществляется с помощью сцепки, установленной на нем, и сопрягаемого со сцепкой устройства — «Замка», устанавливаемого на сельхозмашине (замок не входит в конструкцию сцепки).

Автоматическая сцепка СА-2 (рис. 74) состоит из рамки 4, сваренной из двух квадратных труб, сменных пальцев 5, кронштейна-повысителя 2 и рукоятки 1 с тросиком. При помощи сменных пальцев 5, с разными диаметрами цапф, рамка 4 присоединяется к продольным тягам механизма навески трактора.

Присоединение рамки 4 к центральной тяге навесной системы трактора осуществляется при помощи щеки 6 (верхние отверстия). Отверстия на щеке 6 используются также для крепления кронштейна-повысителя. Собачка 3 с

помощью пружины фиксирует соединение рамки 4 с замком сельхозмашины.

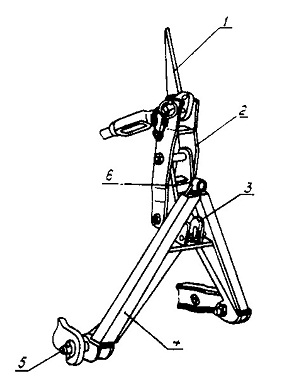

Рис. 74. Автоматическая сцепка:
1 — рукоятка; 2 — кронштейн-повыситель; 3-собачка; 4 — рамка; 5 — палец; 6 — щека

Управление автоматической сцепкой осуществляется из кабины трактора.

В процессе эксплуатации трактора, оборудованного механизмом навески, соблюдайте следующие правила:

— систематически проверяйте затяжку резьбовых соединений, особенно болтов бугелей нижней оси и болтов крепления крышки верхней оси механизма навески и при необходимости подтягивайте их;

— содержите механизм навески в чистоте, регулярно очищая его от пыли и грязи;

— при надевании шарниров на пальцы рамы орудия не пользуйтесь молотком, так как забоины, образующиеся от ударов, приводят к быстрому износу шарниров;

— регулярно смазывайте солидолом или моторным маслом резьбовые соединения раскосов и верхней тяги, предварительно очистив их от пыли и грязи;

— при установке сборочных единиц механизма навески на хранение все резьбовые соединения, а также неокрашенные места (шарниры, пальцы, поверхности нижних тяг, служащие для телескопической раздвижки) смазывайте солидолом;

— следите за натяжением цепей растяжек. При обнаружении ослабления на-

тяжения цепей подтягивайте их при поднятом положении орудия, фиксирующие хомуты растяжек при этом должны быть надежно стянуты болтами.
