ОПРАВКА С ВЫТАЛКИВАТЕЛЕМ ДЛЯ КОНЦЕВЫХ ФРЕЗ

Концевые фрезы с коническим хвостовиком устанавливают в шпиндель станка конусной поверхностью и закрепляют их с помощью штифта, проходящего в отверстие шпинделя.

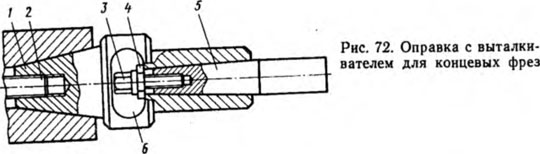

Для ускорения замены фрез и улучшения условий эксплуатации внедрена специальная оправка (рис. 72) с выталкивателем фрез без съема основной втулки. Конструкция оправки — удлиненная. Фреза и детали ее крепления на рисунке не показаны. Хвостовик оправки 1 имеет конусность 7:24, его закрепляют штифтом 2. Державка 5 вместе с болтом 3 конусной поверхностью установлена в оправку 1. Кольцо 4 имеет паз шириной, равной диаметру болта 3, на который кольцо заводится через окно 6, выполненное в утолщенной части оправки 1. Завинчивая болт через окно 6, закрепляют державку 5 фрезой. Эллипсное окно 6 в оправке выполнено таким, чтобы можно было свободно работать ключом. Для удаления фрезы с державкой 5 болт 3 отвинчивают, доводя головку болта до упора в противоположную стенку окна. Кольцо 4 снимают и, продолжая вывинчивать болт 3 из державки 5, выталкивают державку из конуса оправки.

Оправка выполнена из стали 40Х. Болт и кольцо — из стали 45. Все детали закалены.

Применение оправок такой конструкции на многих станках ускорило операцию по замене фрез, улучшило сохранность фрез по сравнению с методом выбивания их из оправки с помощью выколотки. Кроме этого, оправка увеличивает вылет инструмента из шпинделя станка, чего нельзя было достичь, применяя стандартные оправки.
