ПРИСПОСОБЛЕНИЕ ДЛЯ ФРЕЗЕРОВАНИЯ ЗАГОТОВОК ВТУЛОК

При фрезеровании лысок с двух сторон втулки для обеспечения параллельности лысок между собой ранее использовались призма и болт с планкой для закрепления втулки, что сложно и требовало высокой квалификации рабочего.

Приспособление (рис. 19) обеспечивает базирование и одновременное закрепление четырех заготовок, оно состоит из корпуса 1, двух планок 3, болта 4, роликов 6, осей 7 и ограничителя 8.

Приспособление устанавливают на столе горизонтально-фрезерного станка так, чтобы направляющая корпуса входила в паз стола, после чего ее закрепляют болтами. Заготовки 5 устанавливают в отверстия корпуса, которые выполнены по посадке с зазором, и закрепляют болтом 4 и планками 3, воздействующими на четыре ролика 6. Ролики установлены в окна корпуса приспособления и центрируются в заданном месте на осях 7. Зазор между осью и роликом позволяет перемещаться ролику в любую сторону на 2 мм.

Под действием планок ролики прижимают втулки 5 к корпусу. Сила зажима при этом направлена вдоль оси приспособления, что повышает точность базирования обрабатываемых заготовок.

Лыски одного конца заготовки обрабатываются фрезами 2, установленными на заданный размер. Лыски на другом конце фрезеруют со второго установа. При этом отфрезерованный конец втулки устанавливают торцом вниз и фиксируют ограничителем 8. Закрепление втулок производят как и при первом переходе.

Внедрение приспособления повысило производительность, улучшило качество обработки и условия труда фрезеровщика.

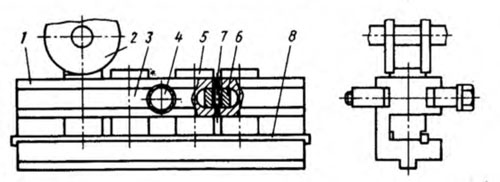

Рис. 19. Приспособление для фрезерования заготовок втулок
