СПЕЦИАЛЬНАЯ ДЕЛИТЕЛЬНАЯ ГОЛОВКА (ФРЕЗЕРОВАНИЕ)

До внедрения рассматриваемой делительной головки (рис. 2) подготовка к фрезерованию шлицевых валиков, длина которых больше длины стола станка, занимала много времени, так как
необходимо было различными способами увеличивать длину стола станка.

В корпус 1 головки вмонтирован полый шпиндель 3 с планшайбой под трехкулачковый патрон 13. На шпинделе нарезаны зубья. Вал 9 червяка передает вращение шпинделю при повороте рукоятки 14. Регулирование шпинделя в осевом положении производится с помощью гайки 6 и контргайки 4 со стопорным винтом 5 через упорное кольцо 7. Шпиндель вращается в корпусе на двух шейках и на конусе, переходящем в планшайбу. Соединение зубьев шпинделя с червяком 9 выполнено беззазорным. Оно может регулироваться болтами (болты на рисунке не показаны), которые, нажимая на крышку 8, сокращают межцентровое расстояние в червячной паре. Между гайкой 6 и кольцом 7 оставляют зазор 0,05...0,1 мм, регулируемый контргайкой 4. При обработке заготовки этот зазор выбирается поворотом гайки 6, в результате чего конус планшайбы плотно прижимается к корпусу, обеспечивая его закрепление.

Высота головки равна 135 мм, что соответствует высоте универсальных делительных головок. Обрабатываемая заготовка проходит через отверстие в шпинделе, диаметр которого 90 мм, поэтому длина заготовки не ограничена. Головку устанавливают на стол станка направляющими 2 и фиксируют винтами 15. Поворот шпинделя на заданную величину осуществляется рукояткой 14. Шпиндель имеет 48 зубьев при однозаходном червяке. На крышке выполнено пять пазов 12, симметрично расположенных по окружности, в которые входит фиксатор 10, закрепленный винтом 11. Это позволяет производить дополнительные деления окружности.

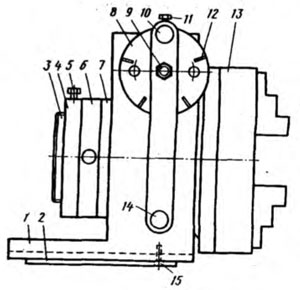

Рис. 2. Специальная делительная головка



Число оборотов рукоятки и рассчитывают по формуле

п = 48/z,

где z — число делений.
Зависимость числа оборотов рукоятки от числа делений указана в табл. 1.

Конструкция головки увеличивает жесткость системы станок— приспособление — инструмент — заготовка, что позволяет повысить режимы фрезерования.


Трехкулачковый патрон головки имеет максимальный установочный диаметр 250 мм, что обеспечивает обработку заготовок значительно больших размеров, чем в обычных делительных головках. Размеры головки (длинах ширинах высота) составляют 250X250X305 мм. Масса головки около 32 кг.
