Контроль профиля зуба

 Под профилем зуба донимают линию пересечения боковой поверхности зуба зубчатого колеса с плоскостью, перпендикулярной его рабочей оси, поэтому его называют иногда торцовым профилем зуба. Отклонения профиля зубьев колеса характеризуют плавность работы передачи.

Погрешности профиля зубьев возникают как от погрешностей самого режущего инструмента, так и ошибок в его установке на станке, от биения обрабатываемого зубчатого колеса, от погрешностей делительной передачи станка и др. [10].

Измерение профиля зуба осуществляется с помощью эволь-вентомеров. Принцип действия этих приборов заключается в сопоставлении реального эвольвентного профиля зубьев проверяемого колеса с теоретическим, воспроизводимым прибором. По схеме воспроизведения эвольвентной кривой различают дисковые и универсальные приборы. Схема эвольвентомера со сменными дисками показана на рис. 65.

На оправку прибора устанавливают сменный диск 1 диаметром, равным диаметру основной окружности колеса. На одной оси с диском устанавливают и закрепляют проверяемое
колесо 2. Диск 1 прижимают пружиной к точной линейке 3, закрепленной на каретке 6 прибора. При перемещении каретки ходовым винтом 5 диск 1 будет поворачиваться (без скольжения), а вместе с ним проверяемое колесо. В результате поступательного перемещения линейки и вращательного движения проверяемого колеса рабочая плоскость линейки будет представлять прямую, скатывающуюся с основной окружности, а ее точки будут описывать эвольвенту относительно диска 1. Измерительный наконечник. помещенный на рычаге 4, находится в контакте с боковой поверхностью зуба проверяемого колеса. Он расположен в одной плоскости с рабочей плоскостью линейки. Если действительный профиль зуба имеет отклонения от номинального эвольвентного профиля, то колебания измерительного наконечника, через второе плечо

рычага 4, вызовут изменения показаний на измерительной головке 8. Шкала 7 прибора служит для определения перемещения. каретки из исходного положения, при котором измерительный наконечник касается профиля зуба на радиусе основной окружности колеса. В этом положении измерительную головку устанавливают на нулевое деление. Действительное отклонение профиля зуба определяют по максимальной разности показаний измерительной головки. Шкала 9 предназначена для определения угла развертывания проверяемого колеса. Для контроля профиля следующего зуба проверяемое колесо поворачивают на один угловой шаг, а каретка возвращается в исходное положение. При необходимости контроля профиля с другой стороны зуба проверяемое колесо переворачивают и устанавливают на приборе обратной стороной.

Контроль на этом приборе требует для каждого размера колеса специального сменного диска. Поэтому их применяют в крупносерийном и массовом производстве. В единичном и мелкосерийном производстве используют универсальные эволь-вентомеры, имеющие или постоянный обкатной диск, или эвольвентный шаблон и клиновое или рычажное устройство, или другую схему, обеспечивающую универсальность настройки. Это позволяет производить на одном приборе измерение различных по диаметру основной окружности зубчатых колес.

Эвольвентомеры снабжены записывающим устройством, на котором отклонения профиля записывают в виде диаграммы.
Для контроля профиля зуба крупногабаритных зубчатых прямозубых и косозубых колес разработаны и изготовлены накладные эвольвентомеры.

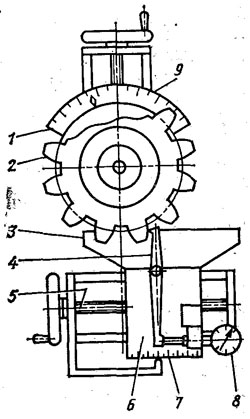

Рис. 65. Схема эвольвентомера
