Материал и заготовки для ремизных кулаков ткацких станков СТБ и АТПР

12.7. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ РЕМИЗНЫХ КУЛАКОВ ТКАЦКИХ СТАНКОВ СТБ И АТПР

Материал и заготовки для ремизных кулаков ткацких станков СТБ и АТПР

Ремизные кулаки (рис. 12.10) для станков АТПР изготовляют из стали 45, а для ткацких станков СТБ из стали 65Г.

Заготовки получают методом штамповки из листа. На заготовительной операции на кузнечном прессе вырезают деталь по наружному контуру и пробивают отверстие. Ремизные кулаки для ткацких станков СТБ после операции холодной штамповки подвергают нормализации. Детали пакетами (по 10 ш.) загружают в нагревательную печь Н-85 и нагревают до температуры 880°С, выдерживают 50 мин, вынимают из печи и охлаждают на воздухе.

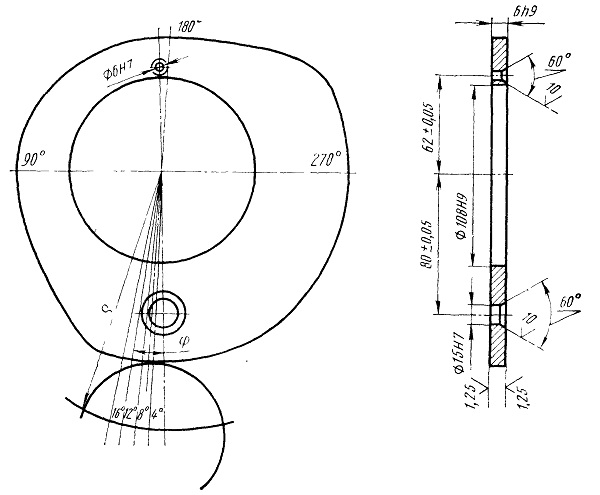

Рис. 12.10. Ремизный кулак
