Мужские трусы - выкройка

(Размер 48)

Для построения чертежа-выкройки мужских трусов (рис. 165) необходимо снять следующие мерки.

1. Длина трусов 45 см

2. Длина от талии до колена 60 см

3. Полуокружность бедер 50 см

Построение чертежа выкройки

Вычерчивают прямоугольник АВСй.

Ширина прямоугольника. Линии АВ и йС равны 28 сантиметрам (1/2 полуокружности бедер по мерке плюс 3 см для всех размеров):

50:2+3=28.

Длина прямоугольника. Линии прямоугольника AD и ВС равны 45 см (длине трусов по мерке).

Длина шага. От точки А вниз откладывают 32 см и ставят точку и Ш (1/2 длины до колена по мерке плюс 2 см для всех размеров):

60:2+2=32.

Ширина шага. От точки П вправо проводят прямую линию за пересечение линии ВС на 7 см (1/4 ширины прямоугольника):

28:4=7.

Точку пересечения с линией ВС обозначают буквой Ш1.

Построение передней половинки трусов

Линия талии. От точки В влево откладывают 2 см и ставят точку Т.

Линия банта. От точки Ш1 вверх откладывают 6 см. Линию банта проводят через точки Т, 6 и 7.

Линия низа трусов. От точки С линию DC удлиняют вправо на 2 см и затем вниз откладывают 1 см. Точки D и 1 соединяют.

Шаговый шов. Точки 7 и 1 соединяют пунктирной линией, делят ее пополам и от точки деления влево откладывают 0,5 см. Линию шагового шва проводят через точки 7, 0,5.

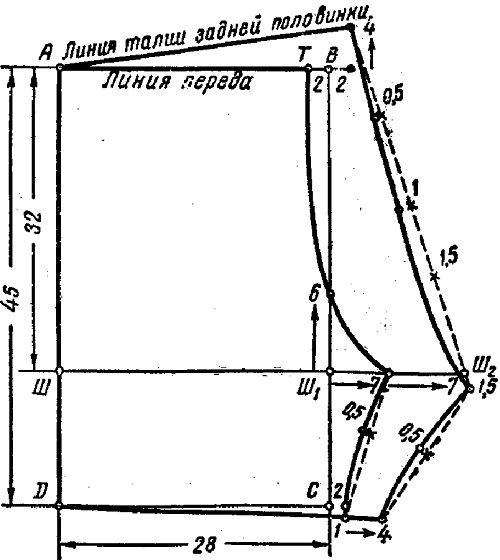

Рис. 165. Чертеж выкройки мужских трусов

Построение задней половинки трусов

Линия талии. От точки В вправо откладывают 2 см и затем вверх 4 см. Точки А и 4 соединяют.

Ширина шага. От точки 7 линию Ш, 7 удлиняют вправо на 7 см и ставят точку (1/4 ширины прямоугольника):

28:4=7.

Линия слонки (сидения). Точки 4 и Ш, соединяют пунктирной линией и удлиняют ее вниз за точку ш2 на 1,5 см. Пунктирную линию делят на четыре равные части. От верхней точки деления влево откладывают 0,5 см, от средней — 1 см и от нижней —

1,5 см. Линию слонки (сидения) проводят через точки 4, 0,5, 1, Ш2 и 1,5.

Ширина низа. От точки 1 (линия низа) линию D1 удлиняют вправо на 4 см.

Шаговый шов. Точки 2,5 и 4 соединяют пунктирной линией, делят ее пополам и от точки деления влево откладывают 0,5 см. Линию проводят через точки 1,5, 0,5 и 4.

Линия низа. Точки D и 4 соединяют.
