§ 48. КАНАТЫ И ЧАЛОЧНЫЕ УСТРОЙСТВА ЖЕЛЕЗНОДОРОЖНОГО КРАНА

Простейшие стропы

Наиболее простыми захватными устройствами являются различного вида стропы. Они изготовляются из стальных или пеньковых канатов и из грузовых некалиброванных цепей. На рис. 114 показаны простейшие стропы.

Наиболее простым является строп в виде бесконечной цепи или каната, образованных в результате соединения их кондов. Все остальные стропы представляют собой различные сочетания каната или цепи с одинарными или двойными крюками, коушами или кольцами. Для поднятия грузов большого веса чаще пользуются цепными стропами, потому что стальные канаты оказываются очень жесткими, часто скручиваются, свертываются, образуя петли, и повреждаются.

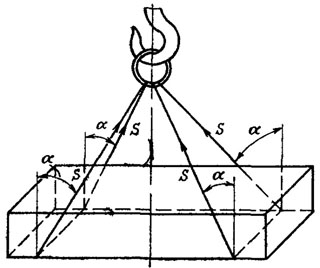

Нагрузка, которую испытывает строп при подъеме груза, зависит не только от величины поднимаемого груза, но и от угла наклона стропов к вертикали. Чем этот угол больше, тем большее усилие возникает в стропе при одной и той же величине груза (рис. 115).

Величина нагрузки на каждый строп, кгс,

S =m*Q/n


где S — нагрузка, возникающая в стропе, кгс;

Q — вес поднимаемого груза, кгс;

n — количество стропов, одновременно удерживающих груз;

m— коэффициент, зависящий от угла наклона стропов к вертикали.

Величина коэффициента т. в зависимости от угла а составляет:

Коэффициент т..............................1,0 1,15 1,42

Угол а, град................................0 30 45

Наибольший возможный для подъема вес груза

Q наиб=S/m*n

Чалочные устройства специального назначения представляют собой большое многообразие приспособлений (рис. 116).
