§ 44. ЗУБЧАТЫЕ И ЦЕПНЫЕ ПЕРЕДАЧИ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ

Цепные передачи железнодорожных кранов

 Предназначены для передачи движения между параллельными валами, отстоящими друг от друга на значительном расстоянии. Цепная передача осуществляется ведущей и

ведомой звездочками с помощью третьего элемента — цепи. Звездочка, передающая движение, называется ведущей, а звездочка, воспринимающая движение, — ведомой.

Передаточным отношением в цепной передаче является отношение числа зубцов ведущей звездочки к числу зубцов ведомой, при этом передача может быть как замедлительной, так и ускорительной. В отличие от зубчатой в цепной передаче обе соединенные цепью звездочки вращаются в одну и ту же сторону.

Исходным размером для цепей является величина шага цепи, т. е. расстояние между осями двух соседних втулок; в зависимости от этого устанавливаются остальные размеры цели. В качестве приводных наиболее часто применяются втулочно-роликовые цепи (рис. 95).

Они состоят из наружных звеньев: двух пластин 1, в отверстиях которых впрессованы валики 2, и внутренних звеньев пластин
3, в отверстиях которых впрессованы втулки 4.

На втулку внутреннего звена свободно садится ролик 5, воспринимающий усилия от зубьев звездочек. При соединении наружных и внутренних звеньев образуется цепь с хорошими и прочными шарнирными соединениями. Аналогичные цепи, но без роликов, носят название втулочных цепей.

При передаче больших усилий применяют цепи двухрядные и многорядные. В целях предохранения от быстрого износа цепи должны быть хорошо смазаны. В быстроходных передачах цепи заключаются в кожуха и смазка подается непрерывно от специальных смазочных устройств — капельных и приводных масленок.

Для нормальной работы цепи звездочки должны быть расположены в одной плоскости, а цепь, в особенности при большом межцентровом расстоянии, должна иметь надлежащее натяжение. Натяжение цепи достигается постановкой специальных натяжных звездочек или посадкой одной из звездочек на перемещающуюся ось.

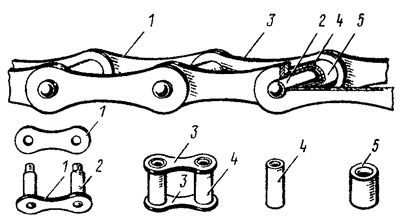

Рис 95 Приводная втулочно-роликовая цепь
