Стан СТД-3921 (рис. 66) предназначен для изготовления прямых участков воздуховодов круглого сечения со спирально-замковым (фаль-цевым) швом путем навивки стальной ленты.

Техническая характеристика стана СТД-3921

Наружный диаметр изготовляемых труб, мм ... 160...2000

Длина труб, мм....................... до 6000

Размеры стальной ленты, мм:

ширина.....125, i 30, 135

толщина , . . . 0,5...1,0

Скорость выхода готовой трубы, м/мин . 1.5...10Д

Мощность электродвигателей, кВ г 25 Габаритные размеры, мм:

длина..............6000

ширина ............2650

высота..............1800

Масса, кг................2500

Рис. 66. Стан СТД-3921:
1 — станина, 2 — разматыватель, 3 — механизм резки и сварки ленты, 4 — привод, 5 — редуктор, 6 — профилировочный механизм, 7 — формовочная головка, 8—механизм возврата пилы, 9 — электродвигатель, 10—каретка, 11—труба, 12 — фреза

Автоматическая линия СТД-850

предназначена для изготовления спирально-фальцевых труб. Линия состоит из разматывателя ленты, формообразующего механизма по типу спирально-замкового стана, механизма отрезки и приемного устройства.

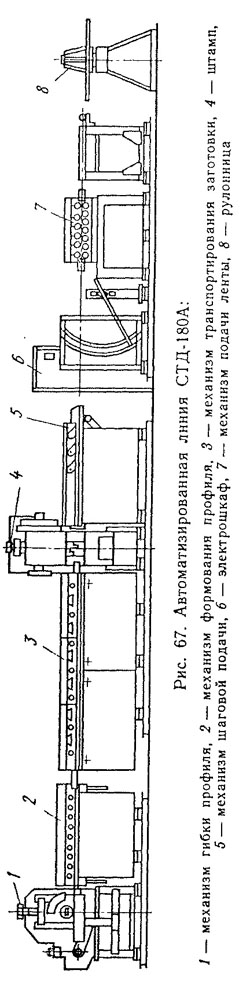

Автоматизированную линию СТД-180A (рис. 67) используют для массового изготовления бандажей сварной конструкции. На линии к получаемому бандажу приваривают ушки и ручей бандажа заполняют мастикой «Буте-прол»

Техническая характеристика линии СТД-180А

Диаметр воздуховодов под изготовляемые бандажи, мм . 200...909
размеры рулонной ленты, мм:

ширина . ...............56...60

толщина................0,8; 1,0; 1,5

Общая мощность электродвигателей, кВт......11,4

Общая мощность сварочных аппаратов, кВт.....22

Габаритные размеры, мм:

длина................. 16 345

ширина................ 8 600

высота ................2 162

Масса (без сварочных аппаратов), кг........ 7 500
