§ 3.

ОСНОВНЫЕ ПАРАМЕТРЫ АВТОКРАНОВ

Величины, характеризующие техниче­ские возможности и технологические свойства машины, называют параметра­ми. Рассмотрим основные параметры ав­томобильного крана.
Грузоподъемность Q — наибольшая масса груза, поднимаемого на данном вылете стрелы.
Вылет L (рис. 4) — расстояние (по го­ризонтали) от оси вращения поворотной части крана 00 до центра зева крюка С.
Вылет от ребра опрокидывания — рас­стояние (по горизонтали) от ребра опро­кидывания до центра зева крюка: А1 — при работе без выносных опор, Л2 — на выносных опорах.
Грузоподъемность крана зависит от вылета L. Эту зависимость называют гру-зовой характеристикой и изображают в виде графика (рис. 5,(7): на горизон­тальной оси откладывают в масштабе вылет L, а на вертикальной — грузоподъ­емность g, соответствующую этому вы­лету. Точки пересечения линий, прове­денных параллельно осям, образуют кри­вую, которая позволяет определить гру­зоподъемность крана в зависимости от вылета. Чем больше вылет, тем меньше грузоподьемность крана.
С помощью графика грузоподъемно­сти можно определить массу груза, кото­рую кран, оборудованный той или иной стрелой, может поднять на заданном вы­лете. На графике также видна зависи­мость грузоподъемности крана от нали­чия выносных опор: грузоподъемность крана при работе на выносных опорах в несколько раз больше, чем при работе без них. Например, у крана со стрелой длиной 9,75 м на вылете 5 м грузо­подъемность на выносных опорах 11,5 т, а без выносных опор — только 4 т.



Рис. 4. Основные параметры автомобиль­ных стреловых самоходных кранов:
O^O1 и 0202 — условное расположение ребра опрокидывания крана при его работе соответ­ственно без выносных опор и на выносных опорах


Рис. 5. График грузоподъемности {а) и зона работы (б) крана КС-4571:
1-3 — грузоподъемность крана с длинами стрел 9,75; 15,75; 21,75 м на выносных опорах, 4 — грузоподъемность крана с длиной стрелы 9,75 без выносных опор


В меньшей степени грузоподъемность
крана зависит от длины стрелы крана. Так, при стреле длиной 9,75 м на вылете 5 м грузоподъемность крана 11,5 т, а при стреле длиной 15,75 м — 8,7 т. Эта разни­ца в грузоподъемности крана определяет­ся увеличением массы более длинных стрел.
Следует помнить, что при работе гру­зозахватным приспособлением его масса входит в массу наибольшего допускаемо­го груза, определенного по* графику для заданного вылета. В массу наибольшего допускаемого груза входит также масса грейфера или магнита, если они исполь­зованы в качестве грузозахватного уст­ройства.
При подъеме груза массой Q на грузо­захватное устройство крана -действует грузоподъемная сила(вес груза) G = = 9,81Q м-т-с-2 = 9,81Q кН – 10Q кН. Отсюда следует, что с помощью графика грузоподъемности можно определить не только грузоподъемность Q крана, но и грузоподъемную силу G, действующую на грузозахватное устройство крана.
Произведение вылета на соответ­ствующую ей грузоподъемную силу на­зывают грузовым моментом М = G • L, где L — вылет от ребра опрокидывания; G — соответствующая ему грузоподъем­ная сила. Грузовой момент наиболее полно характеризует технологические возможности крана.
Высота подъема крюка Н (см. рис. 4) — расстояние от уровня стоянки крана до центра зева крюка, находящего­ся в верхнем (высшем) рабочем положе­нии.
Глубина опускания крюка h — расстоя­ние от уровня стоянки крана до центра зева крюка, находящегося в нижнем (низ­шем) рабочем положении.
Параметры L и А (А1 или А2) опреде­ляют возможность перемещения груза по горизонтали, а параметры Я и h — но вертикали. При работе на выносных опо­рах значение А2 зависит от значенияВ — расстояния между вертикальными осями, проходящими через середины опорных элементов двух соседних вы­носных опор, когда они находятся в ра­бочем положении: A2 = L — 0,5 В. Это расстояние называется поперечной В^ или продольной В2 (см. рис. 5,<5) базой вы­носных опор.
При вращении поворотной части кра­на стреловое оборудование перемещается относительно шасси машины в некото­ром секторе о, а, Ь, с, ..., о, образуя рабо­чую зону. Если через точки опирания вы­носных опор провести окружность а Ъ с’, а то в рабочей зоне образуется кольцо а, Ъ, с, с’, Ъ а’, а, в котором кран может производить подъем, пере­мещение и опускание груза. Площадь а, Ь, с, с Ь а’, а называется полезной ра­бочей зоной.
Центральный угол (3, соответствую­щий двум крайним положениям стрело­вого оборудования, называется зоной ра­боты крана. Если кран может работать при любом положении стрелового обору­дования относительно шасси, то зона ра­боты крана Р = 360°.
Рабочий цикл Т — время, затрачивае­мое с момента начала подъема груза до момента начала подъема следующего очередного груза.
Производительность крана П — общая масса грузов и конструкций, переме-
щаемых или монтируемых краном за час (г/ч) или смену (т/смена). Часто произво­дительность крана измеряют по числу ра­бочих циклов, совершаемых краном в единицу времени. Зная производитель­ность крана, легко подсчитать число ра­бочих циклов, необходимое для выполне­ния какого-нибудь заданного объема ра­бот в требуемые сроки. Производитель­ность крана зависит не только от его конструкции, но и от технологии и орга­низации производства работ. Поэтому, называя производительность крана, указывают и условия производства ра­бот. Если такого указания нет, имеют в виду среднее значение этого параметра.
Скорость подъема или опускания груза vu — скорость вертикального перемеще­ния груза.
Скорость посадки vM — минимальная скорость опускания груза при монтаже и укладке конструкций или грузов, при работе с предельными грузами и т. п.
Частота вращения п поворотной части крана в единицу времени. Иногда вместо этого термина применяют «скорость по­ворота» или «скорость вращения пово­ротной части», что недопустимо.
Скорость изменения вылета vB — гори­зонтальная составляющая скорости пере­мещения крюка при изменении его выле­та.
Время изменения вылета t — время, не­обходимое на изменение вылета от одно­го предельного положения стрелы до другого.
При невыдвижных стрелах параметры IV и t определяют при изменении вылета за счет подъема (опускания) стрелы, а при выдвижных и телескопических стрелах — при изменении вылета как за счет подъ­ема (опускания) стрелы, так и за счет вы­движения ее секций.
Скорость движения секций выдвижных или телескопических стрел vc — скорость движения секций относительно основной (невыдвижной) секции при изменении длины стрел.
Рабочая скорость передвижения крана vnp — скорость передвижения крана по ра­бочей площадке со стреловым оборудо­ванием, находящимся в рабочем положе­нии, и подвешенным грузом, если пере­движение с грузом предусмотрено его технической характеристикой.
Транспортная скорость передвижения крана vn T — скорость передвижения крана, стреловое оборудование которого нахо­дится в транспортном положении.
Скорости рабочих движений крана в значительной мере влияют на его про­изводительность, а следовательно, и на такие технико-экономические показатели его работы, как стоимость машино-смены, приведенные затраты и т. п. Вме­сте с тем практически каждая из скоро­стей имеет важное самостоятельное зна­чение. Например, скорость посадки, а также минимальные частоту поворота крана и скорость изменения вылета крю­ка надо знать, чтобы определить пригод­ность крана для выполнения тех или иных монтажных работ.
Общая (эксплуатационная) масса крана Gp — масса крана со стреловым оборудо­ванием и противовесом при полной за­правке крана топливосмазочными мате­риалами.
Конструктивная масса крана GK — мас­са крана со стреловым оборудованием и противовесом.
Нагрузка на ходовую ось Р0 или коле­со Рк — наибольшая вертикальная нагруз­ка, приходящаяся на одну ось или одно колесо в транспортном положении крана.
Нагрузка на выносную опору РВш0 — наибольшая вертикальная нагрузка, при­ходящаяся на одну опору при работе кра­на (стрела располагается над опорой).
Среднее давление выносной опоры на грунт уво — отношение нагрузки на вы­носную опору к площади ее башмака или инвентарной подкладки.

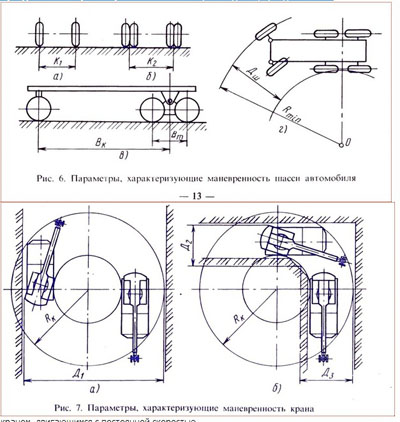

Колея крана К — расстояние между вертикальными осями, проходящими че­рез середины опорных поверхностей хо­дового устройсгва: К1 (рис. 6, а) — при односкатных, К2 (рис. 6, б) — двускатных колесах.
База крана Вк (рис. 6, в) — расстояние между вертикальными осями передних и задних ходовых тележек или колес.
База балансирной тележки шасси В г — расстояние между вертикальными осями передних и задних колес одной хо­довой тележки крана.
Минимальный радиус поворота шасси Rmin (рис. 6, г) — расстояние от центра по­ворота до средней точки опоры наиболее удаленного управляемого колеса при максимальном угле его поворота.
Габаритный коридор шасси Дш — ши­рина полосы, в которую при минималь­ном радиусе поворота шасси крана Rmin вписывается шасси.
Минимальный радиус поворота крана RK (рис. 7, а) — расстояние от центра пово­рота до наиболее удаленной точки крана при минимальном радиусе поворота шас­си крана.
Минимальная ширина разворота Дх —
ширина полосы, на которой кран может развернуться на 180° при минимальном радиусе поворота шасси крана.
Габаритный коридор въезда Д2 (рис. 7,6) и выезда Д3 крана — ширина полосы, в которую при минимальном ра­диусе поворота шасси вписывается кран при въезде в поворот и выезде из него.
Преодолеваемый уклон пути я — наи­больший угол подъема, преодолеваемый

краном, двигающимся с постоянной ско­ростью.

Мощность силовой установки N —
мощность двигателя внутреннего Сгора­ния, установленного на шасси базового автомобиля.
Под базовым автомобилем здесь и далее имеется в виду автомобиль, ходо­вая часть которого входит в ходовое устройство крана. В характеристике кра­на мощность двигателей внутреннего сго­рания иногда указывают в лошадиных силах (1 л. с. = 0,736 кВт). Для кранов с электрическим приводом в характери­стике указывают также мощность каждо­го из электрических двигателей от­дельных механизмов. Для кранов с гид­равлическим приводом вместо мощности указывают предельный момент на валу гидравлических моторов.
