Базы стальных колонн промышленных зданий
В нижней части стальных колонн предусматривают стальные базы (башмаки) для увеличения площади опирания колонны и сопряжения ее с фундаментом. Конструкция базы определяется типом колонн (сплошные, сквозные или раздельные), величиной и характером нагрузки (центрально нагруженная, внецентренно нагруженная), а также способом опирания колонн (шарнирное, жесткое).
Базы центрально сжатых колонн рекомендуется устраивать из одной плиты или из плиты, усиленной ребрами жесткости (рис.4).
\

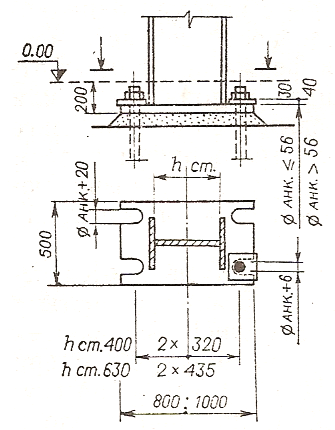

Рис. 4. База центрально
сжатой колонны
из одной плиты
Для увеличения ширины стержня колонны и усиления плиты базы устанавливают поперечные траверсы из листов (рис.5). Траверсы воспринимают нагрузку от стержня колонны и передают ее на опорную плиту.
Базы внецентренно сжатых колонн при небольших изгибающих моментах делают такими же, как и базы центрально сжатых колонн.
При малых расстояниях между ветвями и необходимости увеличения плеча анкерных болтов в сквозных колоннах допускается применять общую базу на обе ветви. В большинстве случаев для внецентренно сжатых сквозных колонн устраивают раздельные базы (под каждую ветвь отдельную базу по типу баз центрально сжатых колонн, рис.6б).

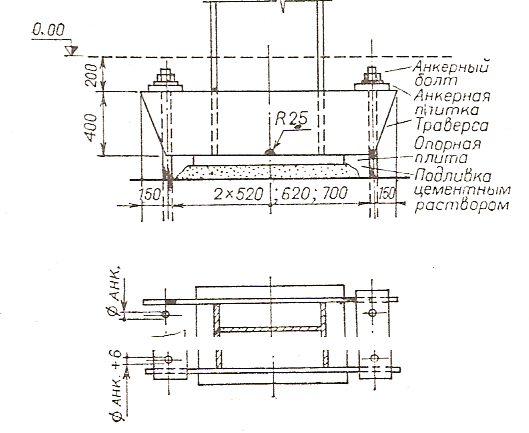

Рис. 5. База центрально сжатой колонны с траверсами сжатой колонны траверсами с траверсами
а б

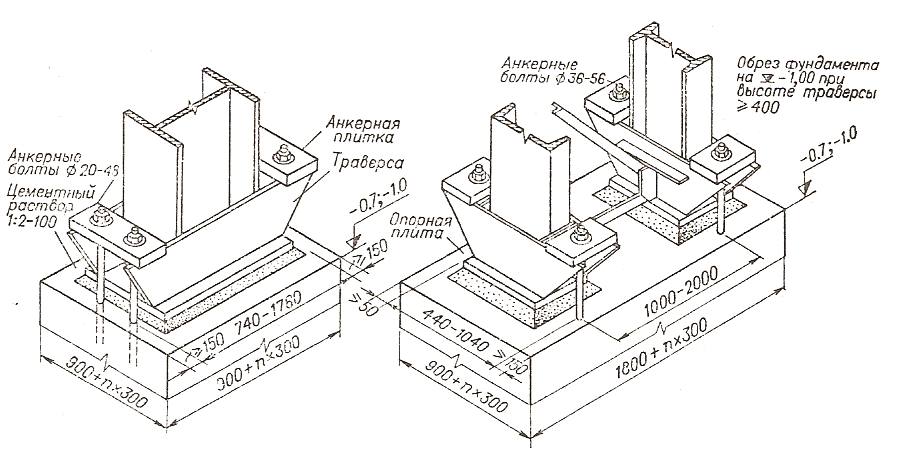

Рис.6. Базы стальных колонн:
а – под центрально сжатую колонну сплошного
сечения;
б - под внецентренно сжатую двухветвевую колонну
Стальные колонны опирают на железобетонные фундаменты через слой цементно-песчаной стяжки. Базы колонн крепят к фундаментам анкерными болтами, закладываемыми в фундаменты при их изготовлении.
Для защиты от коррозии подпольную часть колонн вместе с базой покрывают слоем бетона. Стены, как и в железобетонном каркасе, опирают на фундаментные балки, уложенные на уступы фундаментов.
