Самоходный зерноуборочный комбайн серии Енисей-1200-1М. Инструкция - часть 5

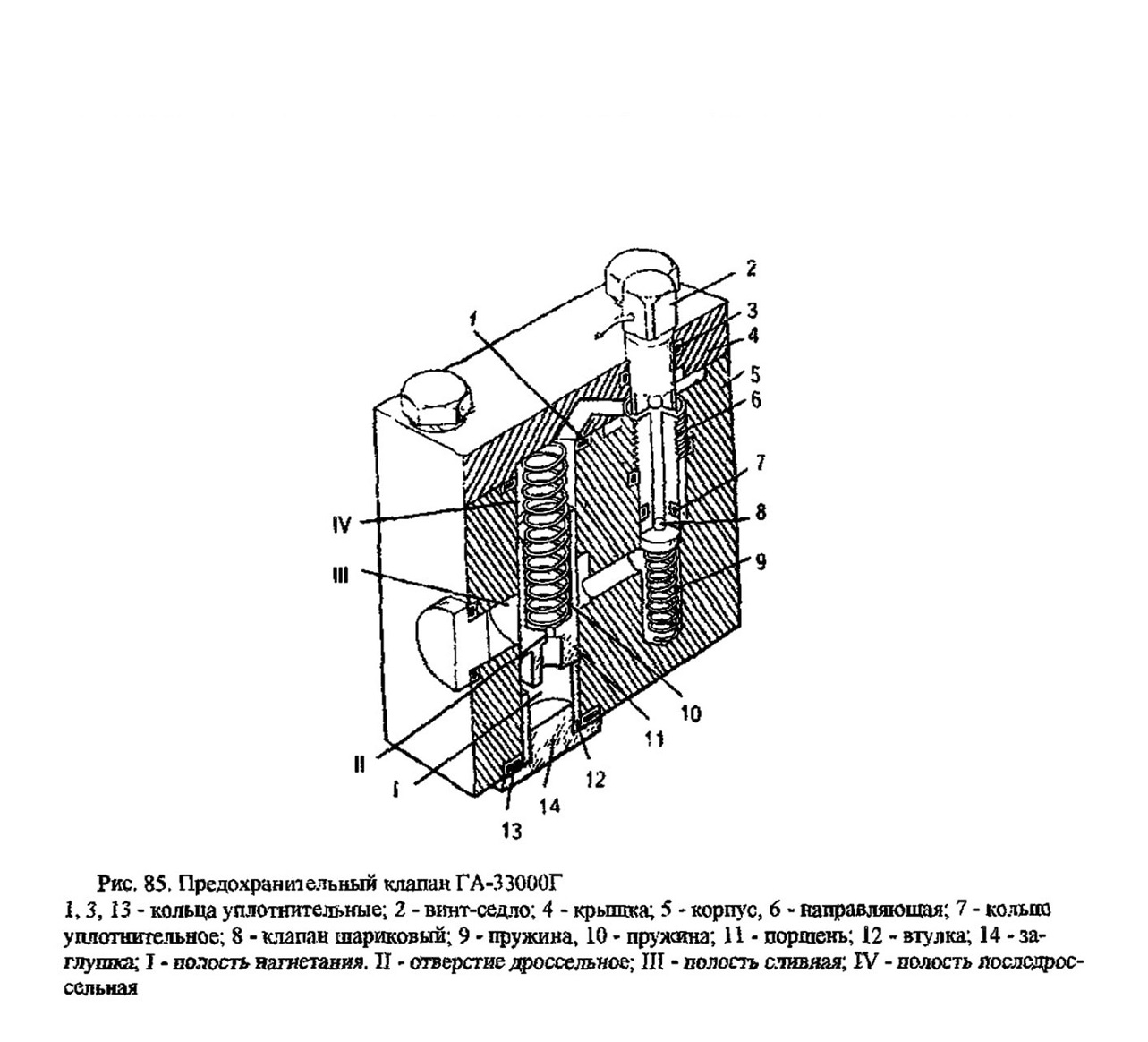

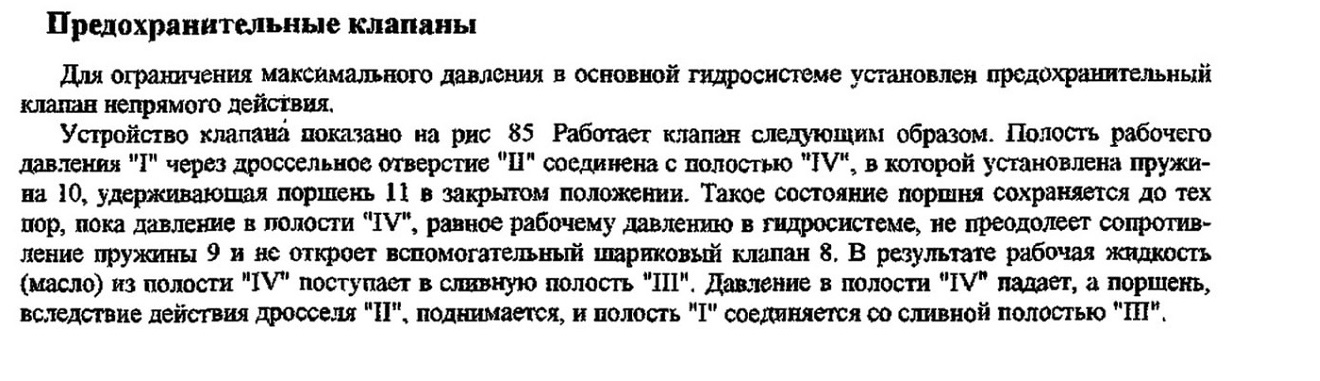

Предохранительные клапаны

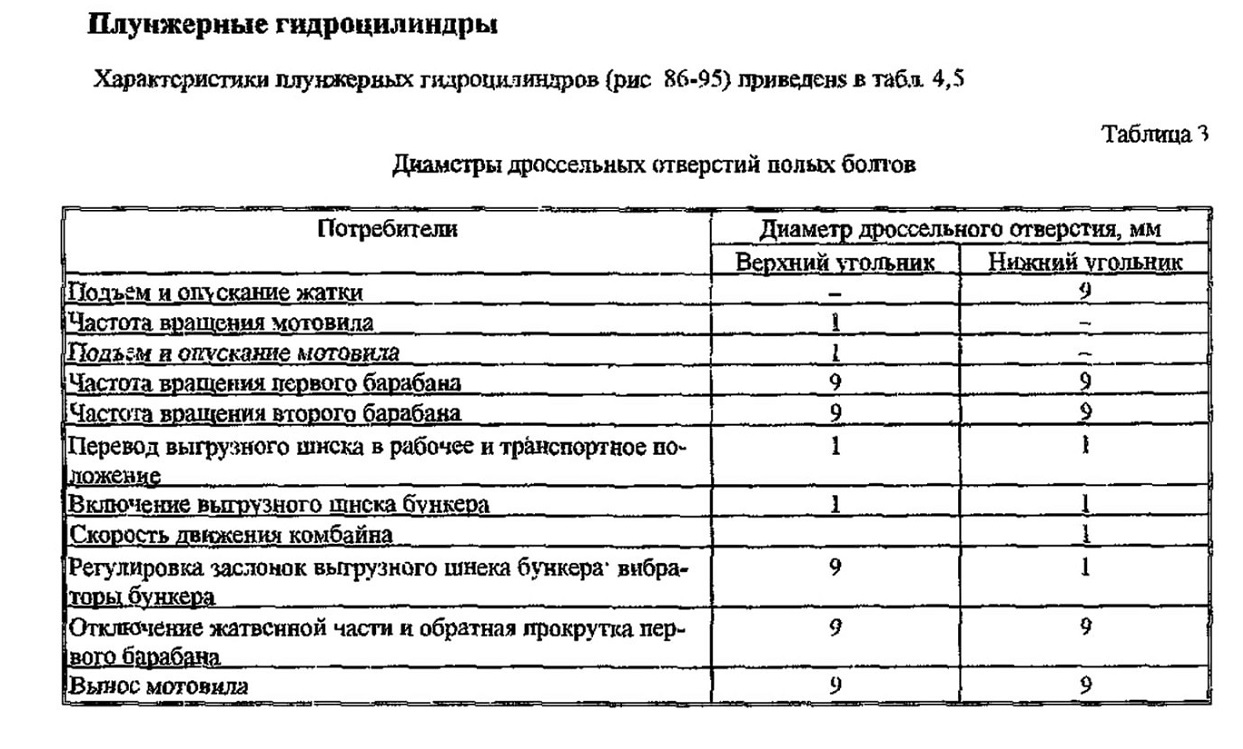

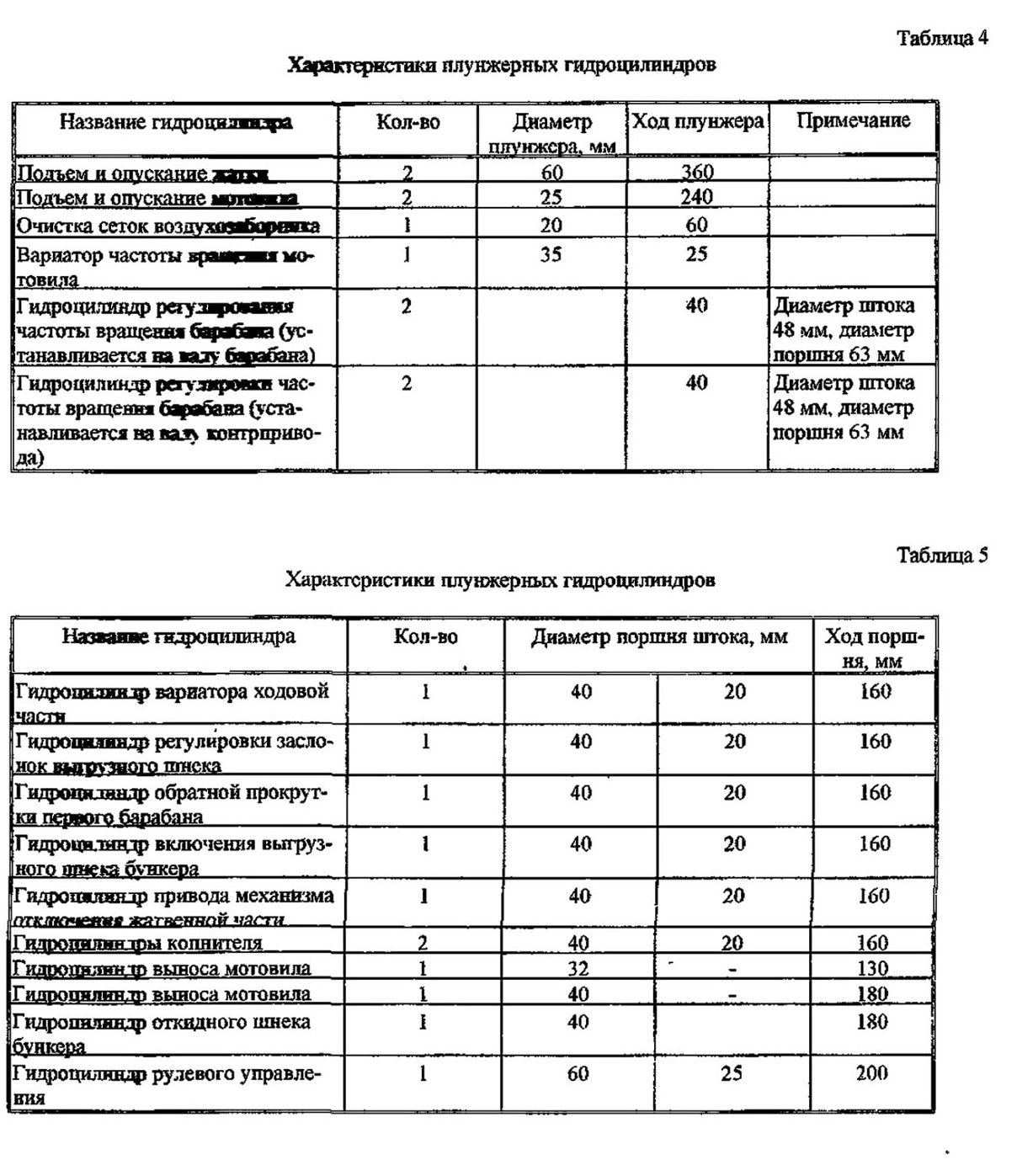

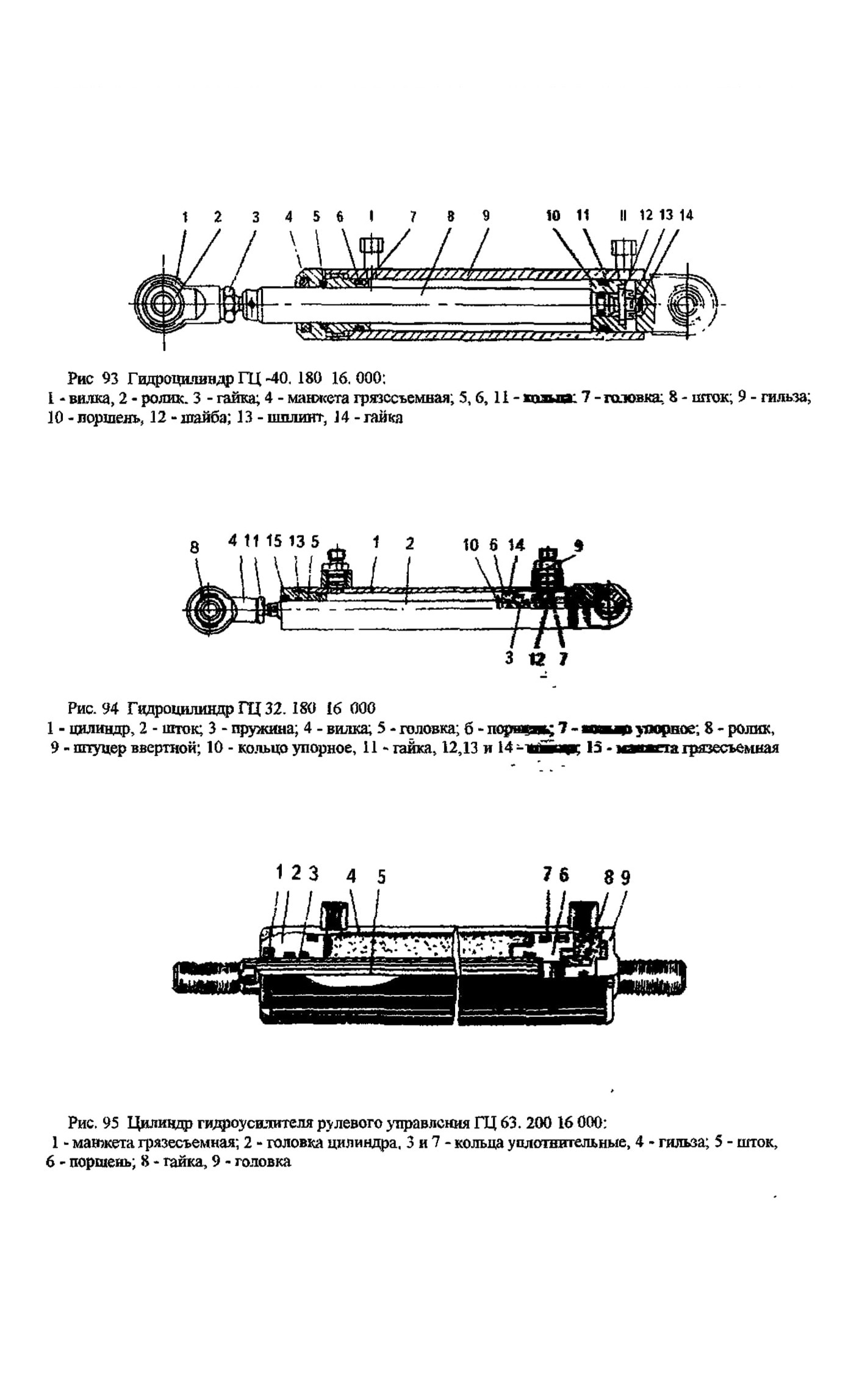

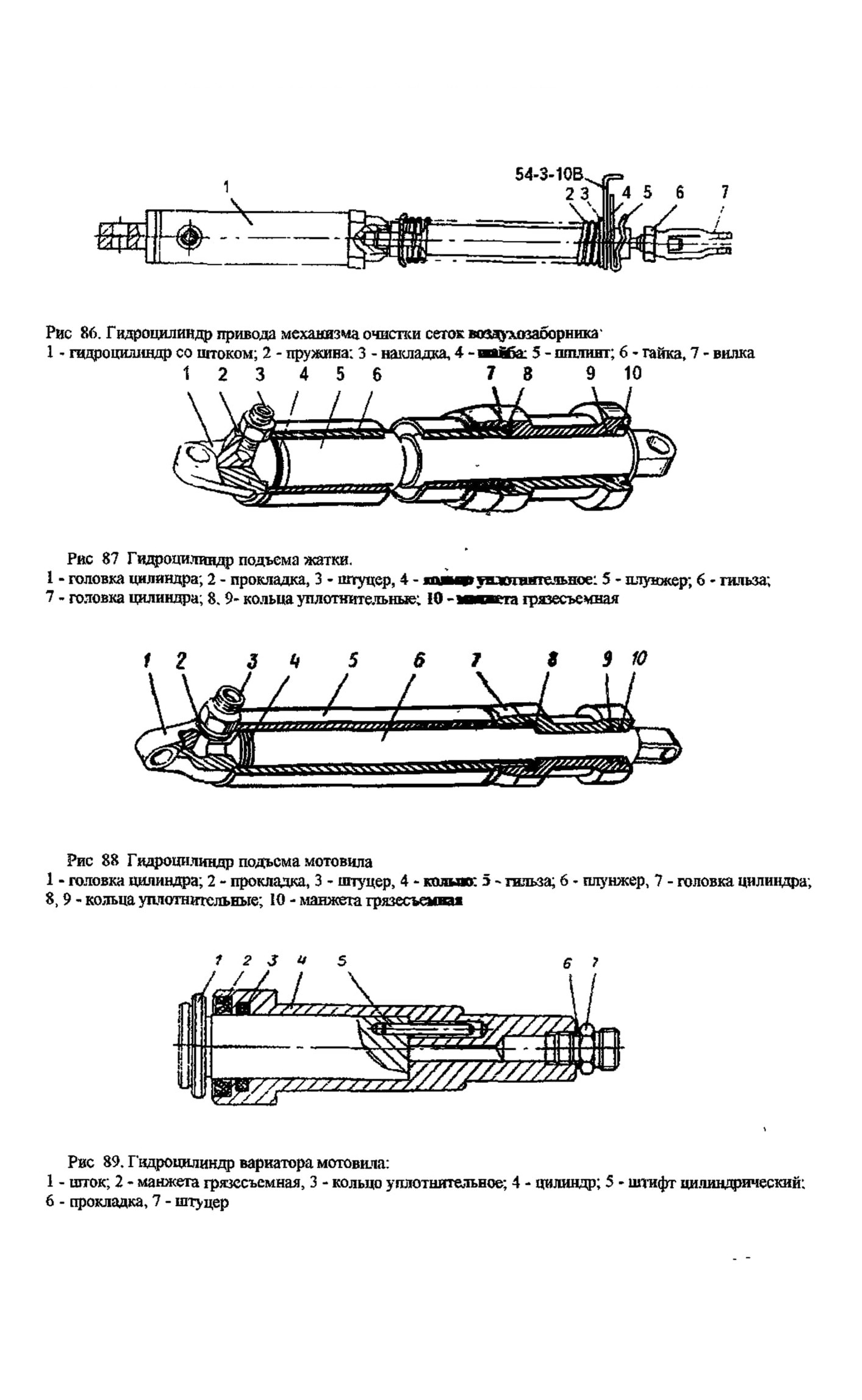

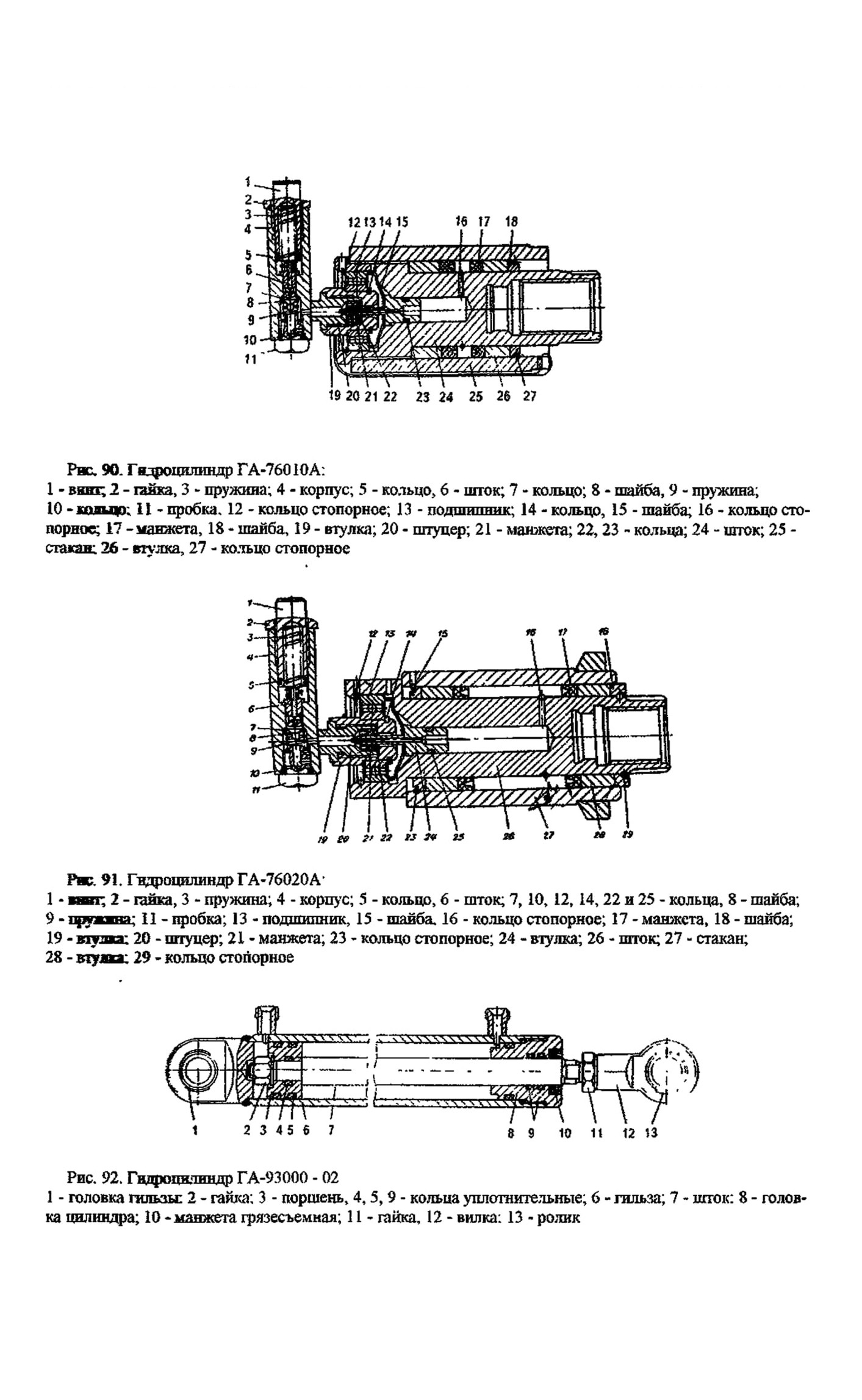

Плунжерные гидроцилиндры

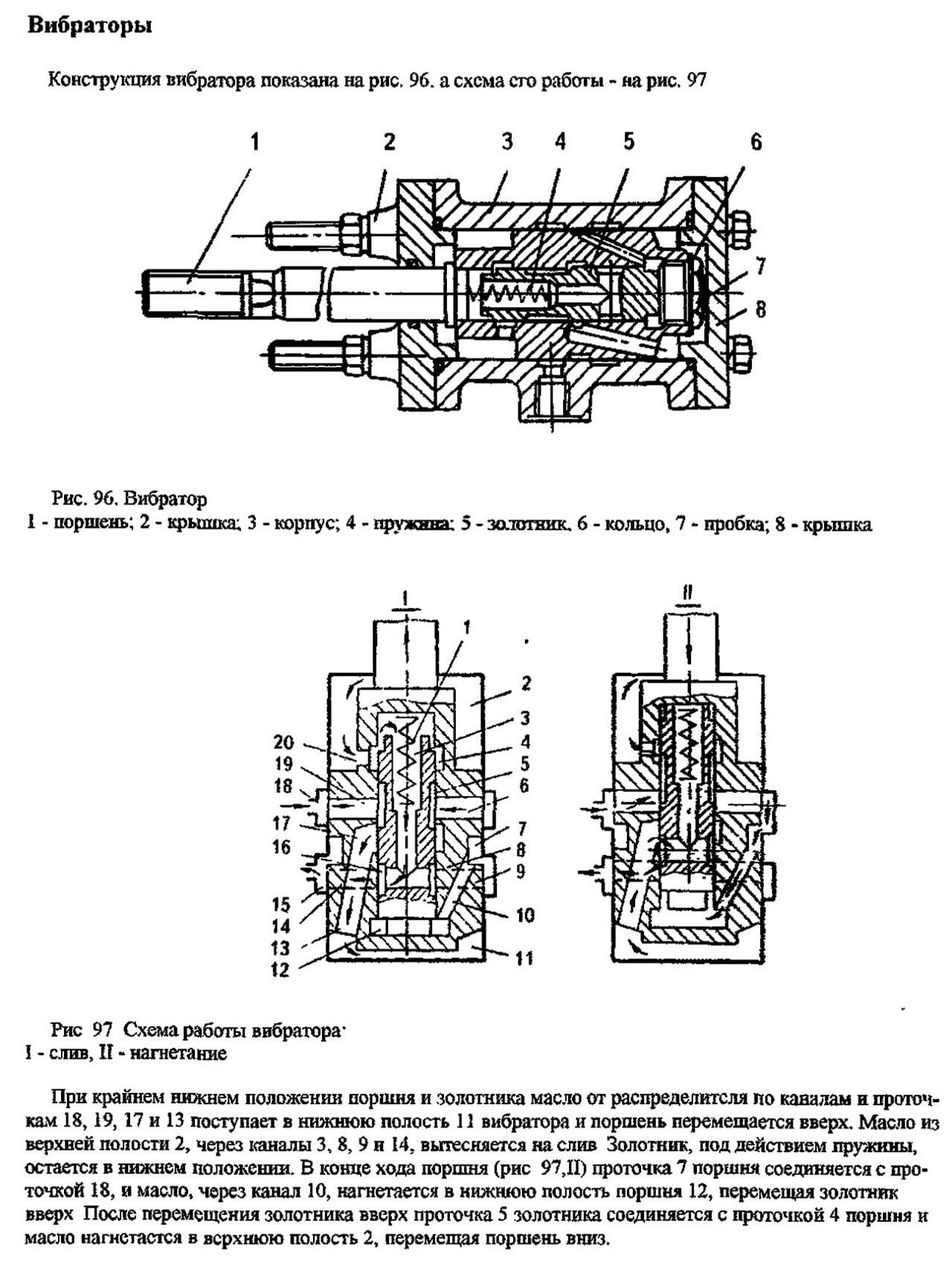

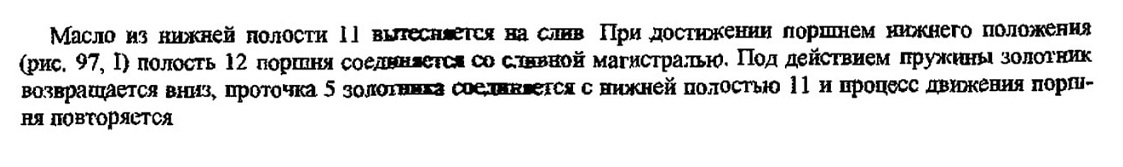

Вибраторы

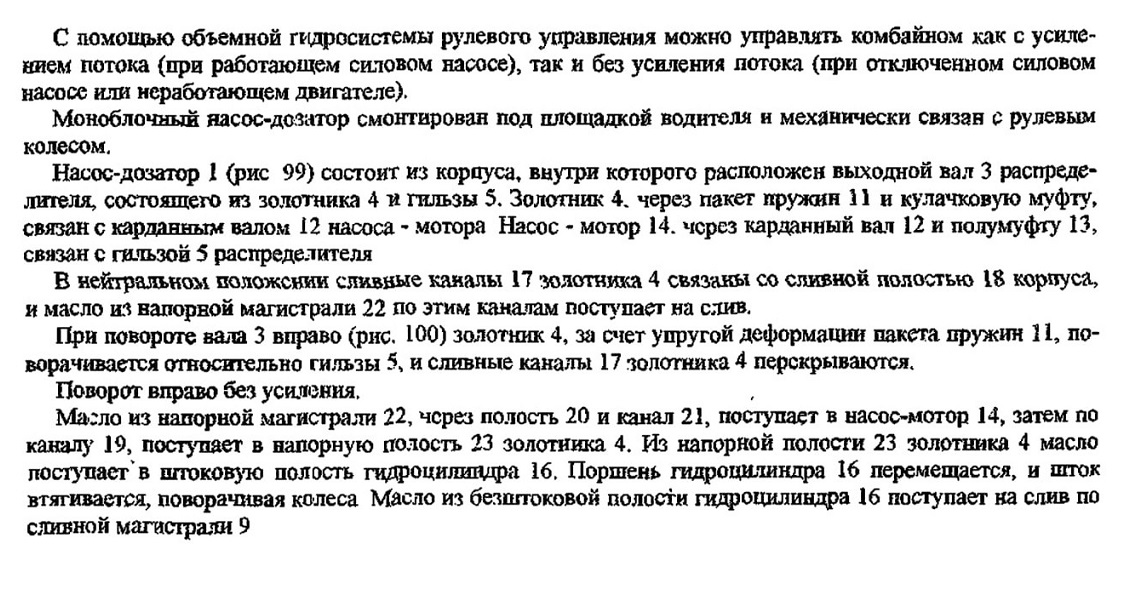

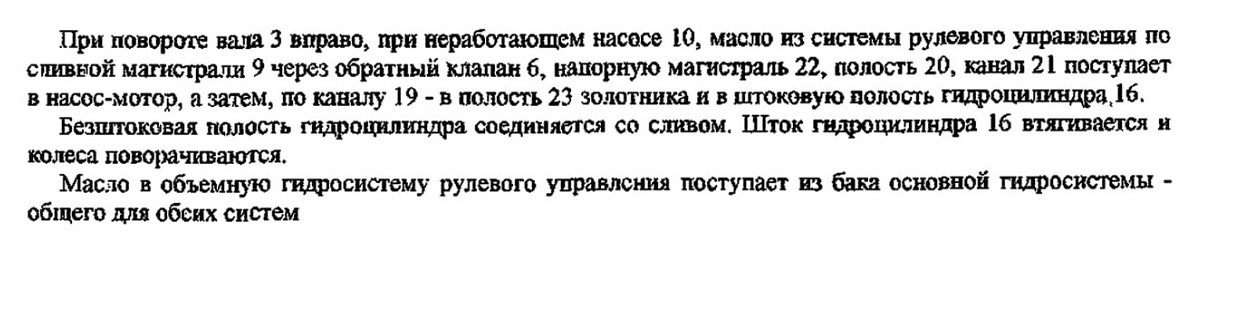

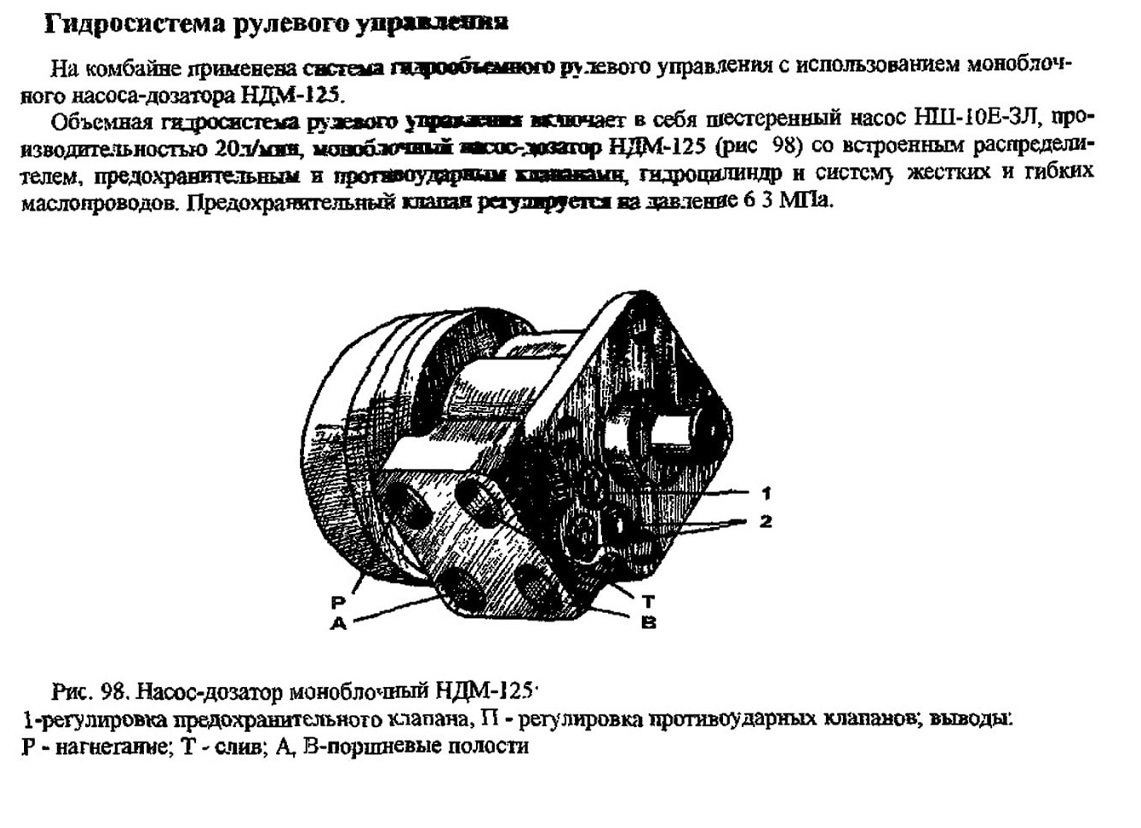

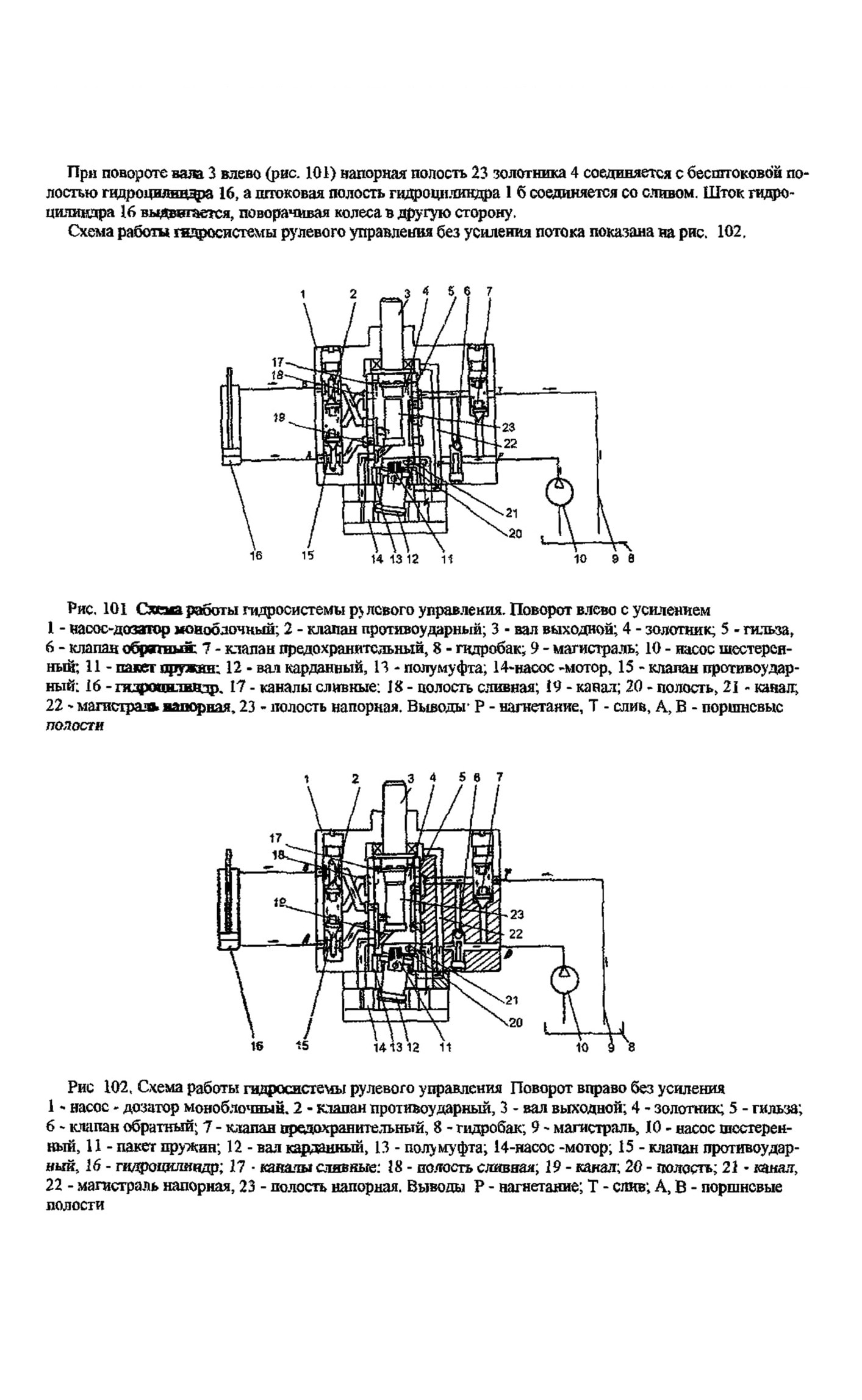

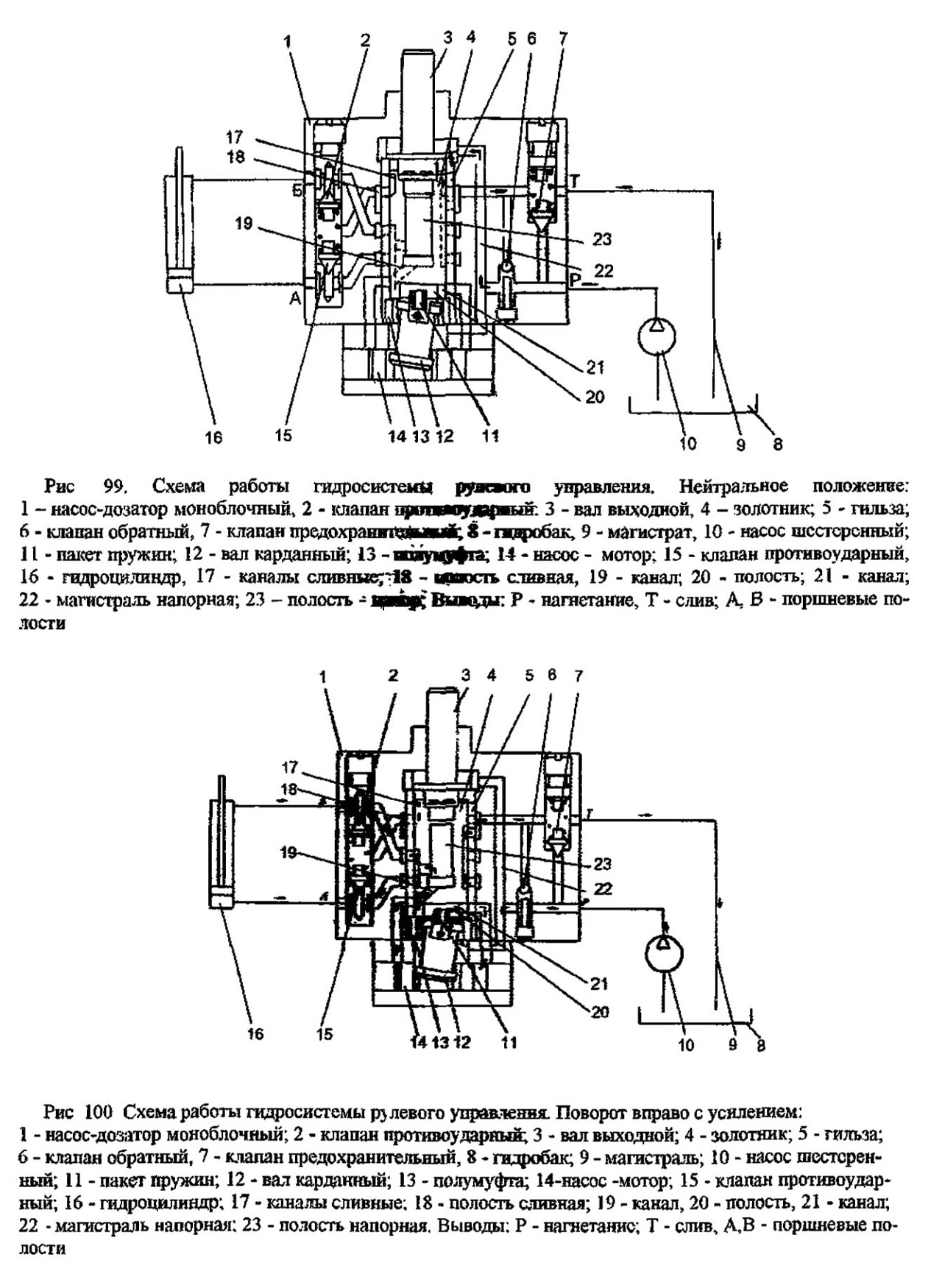

Гидросистема рулевого управления

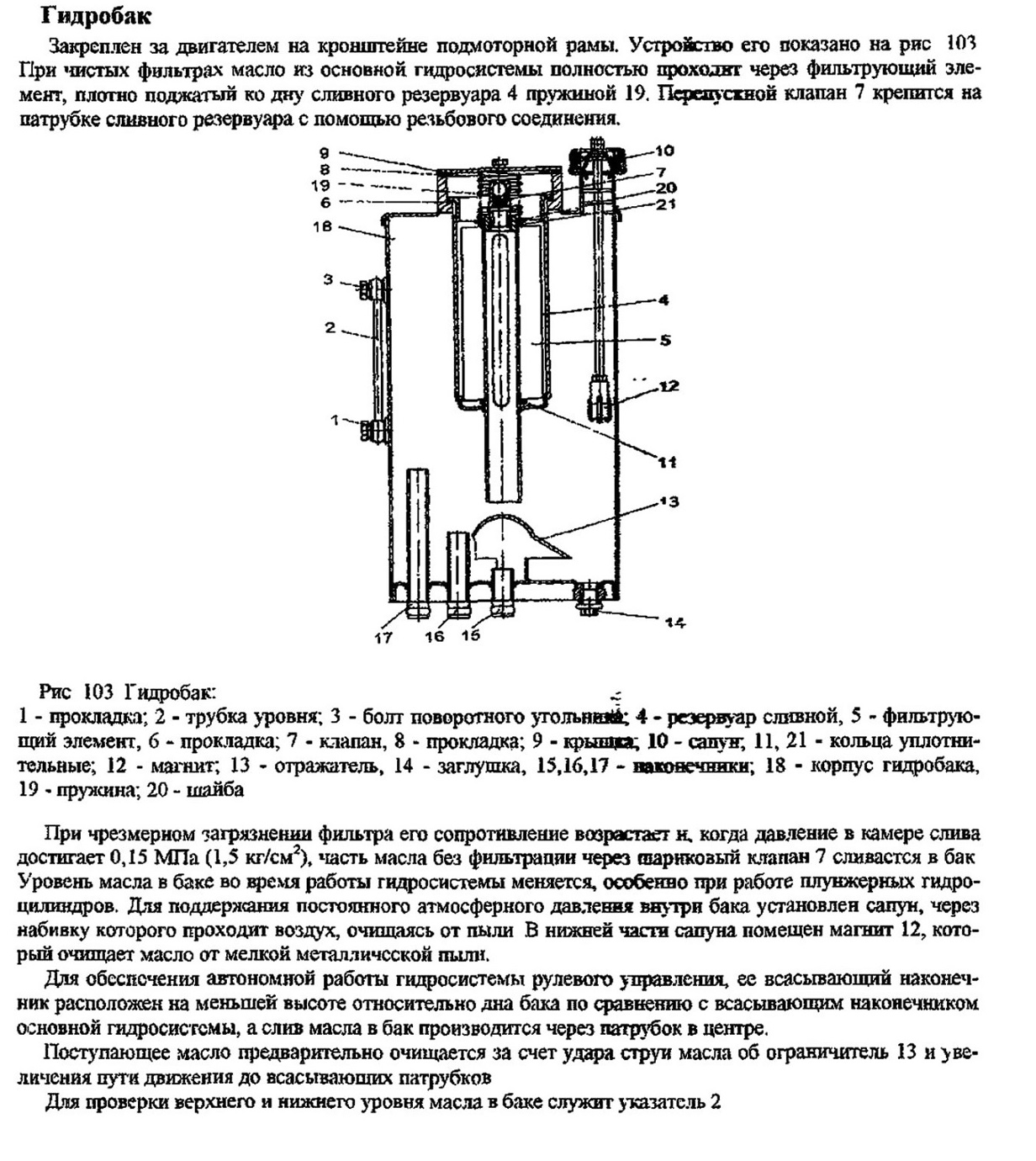

Гидробак

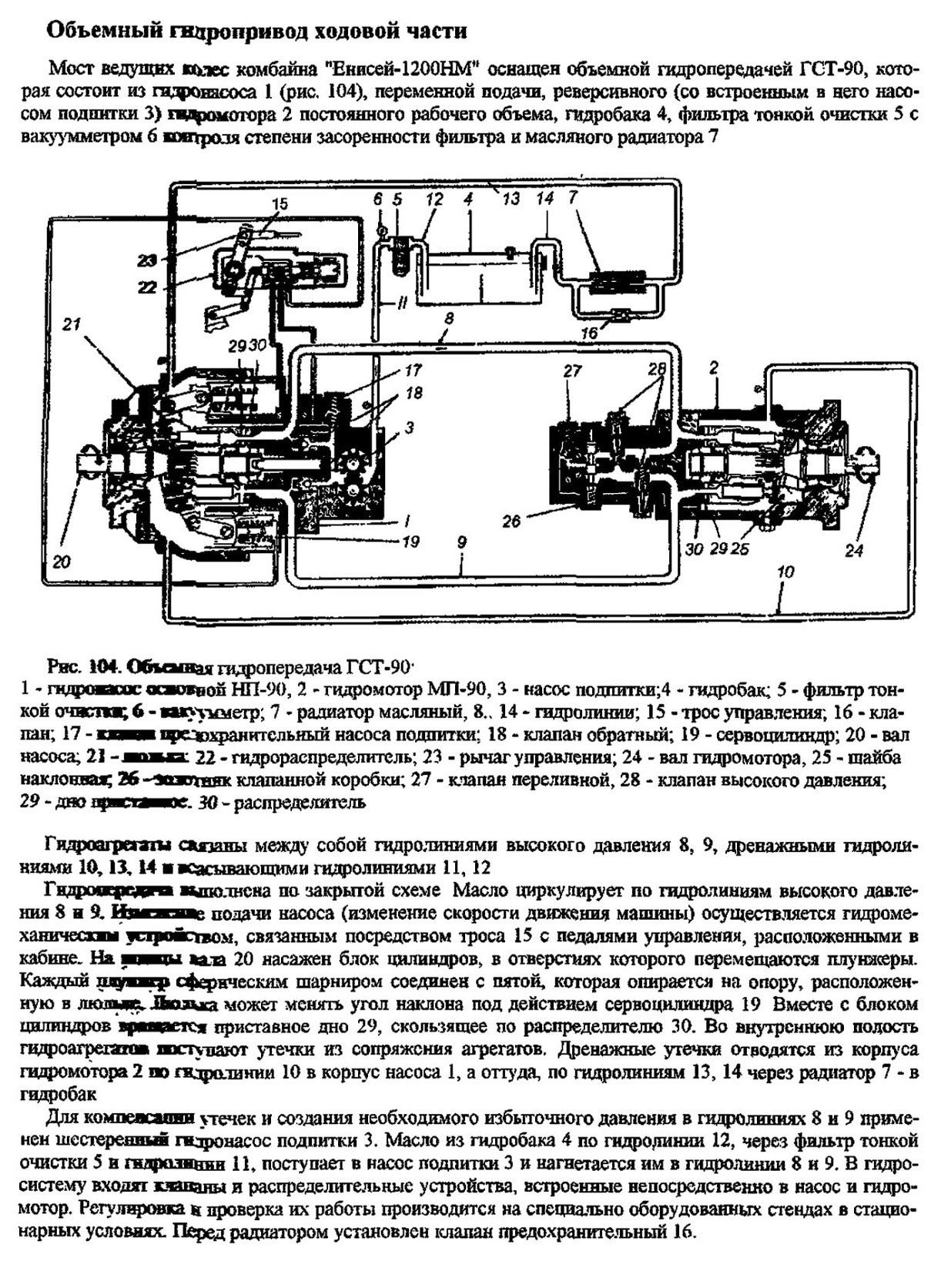

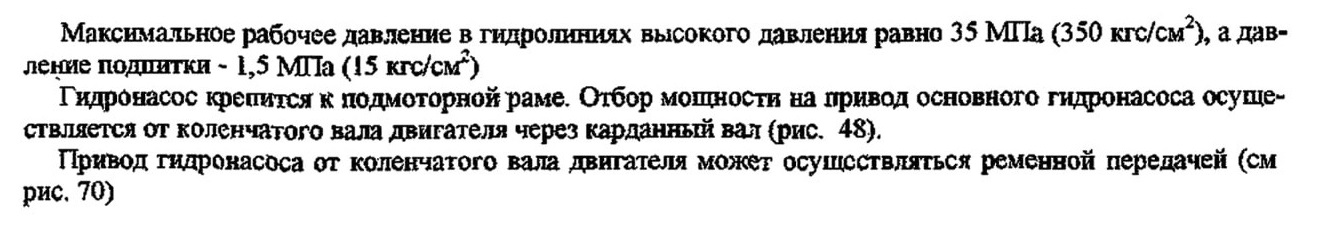

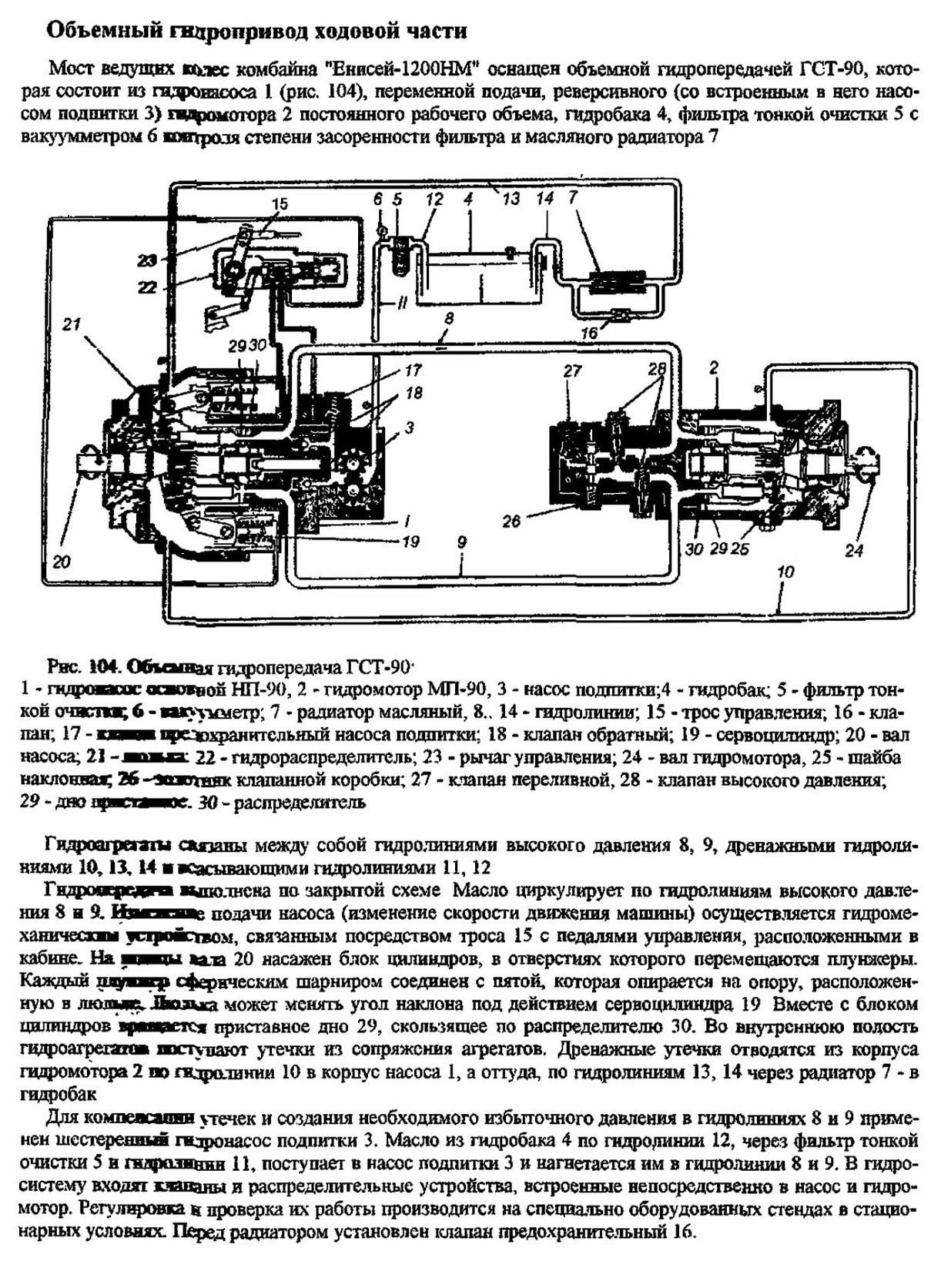

Объёмный гидропривод ходовой части

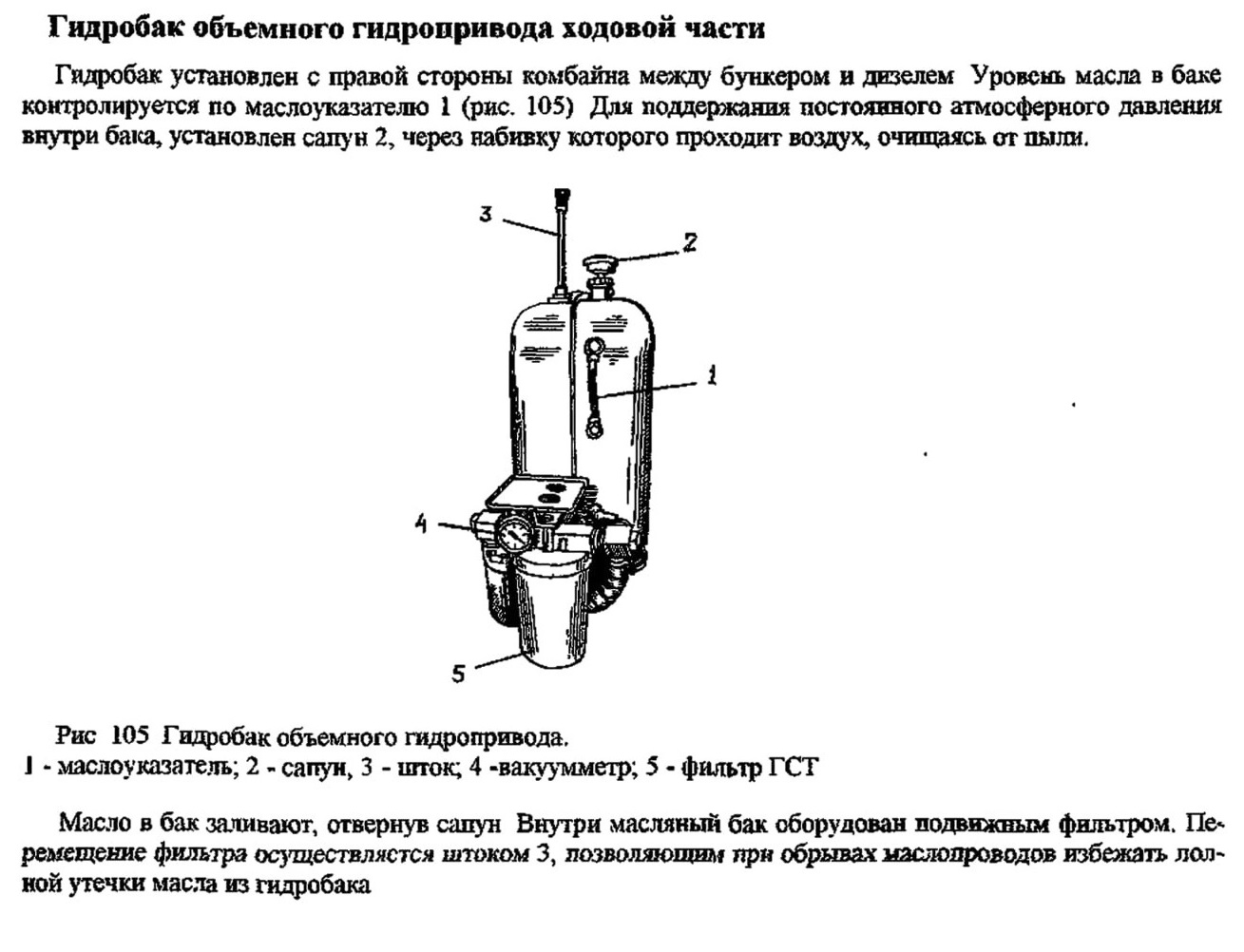

Гидробак объёмного гидропривода ходовой части

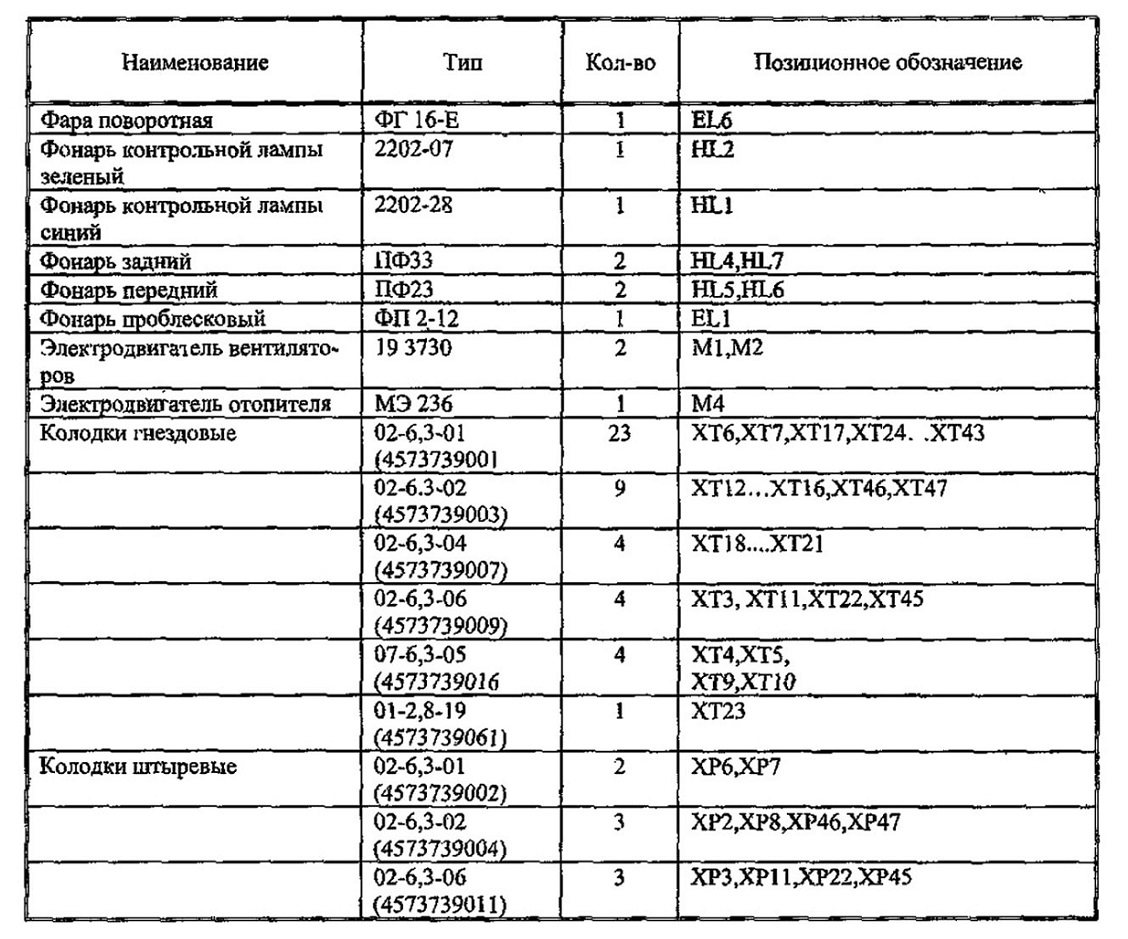

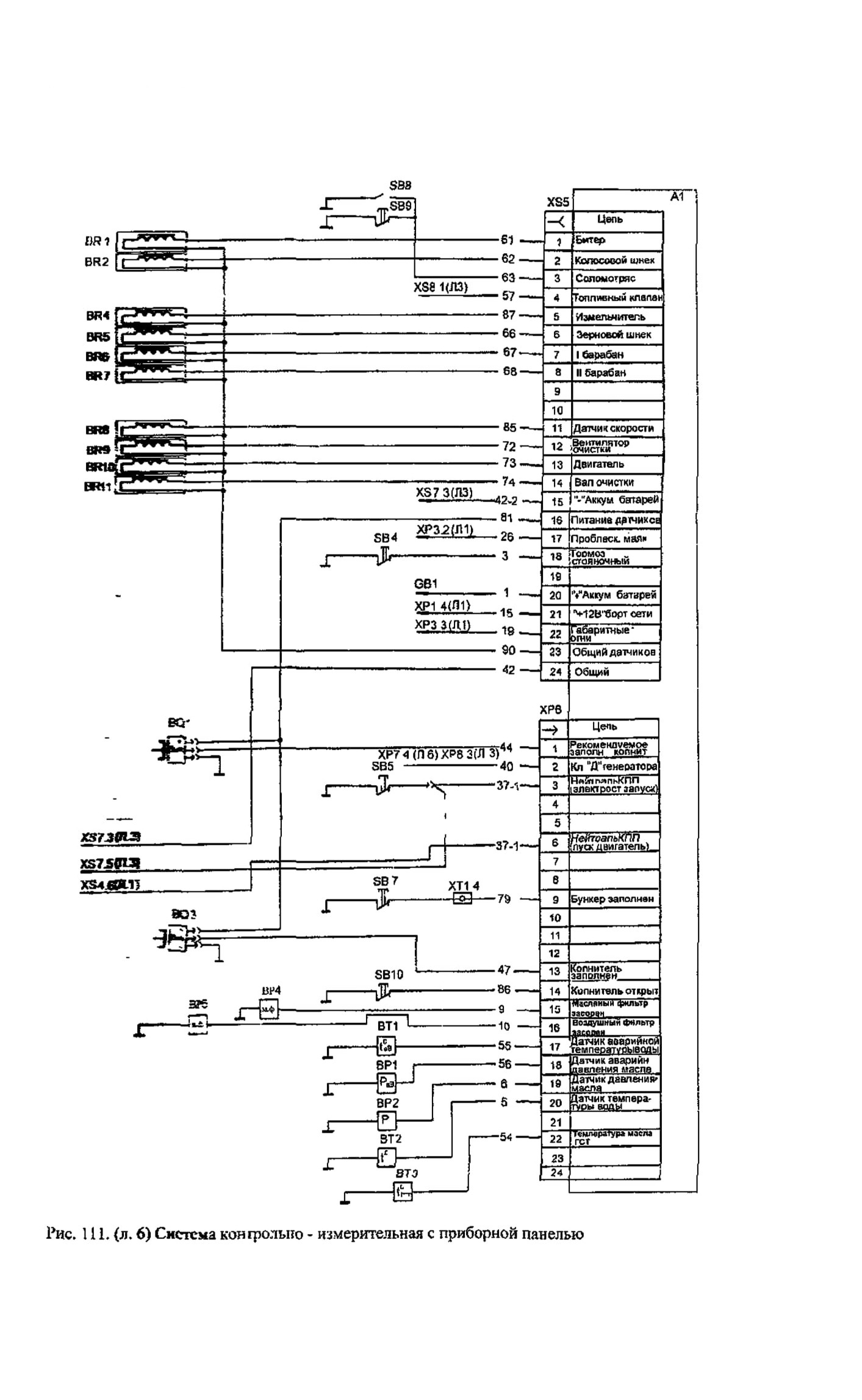

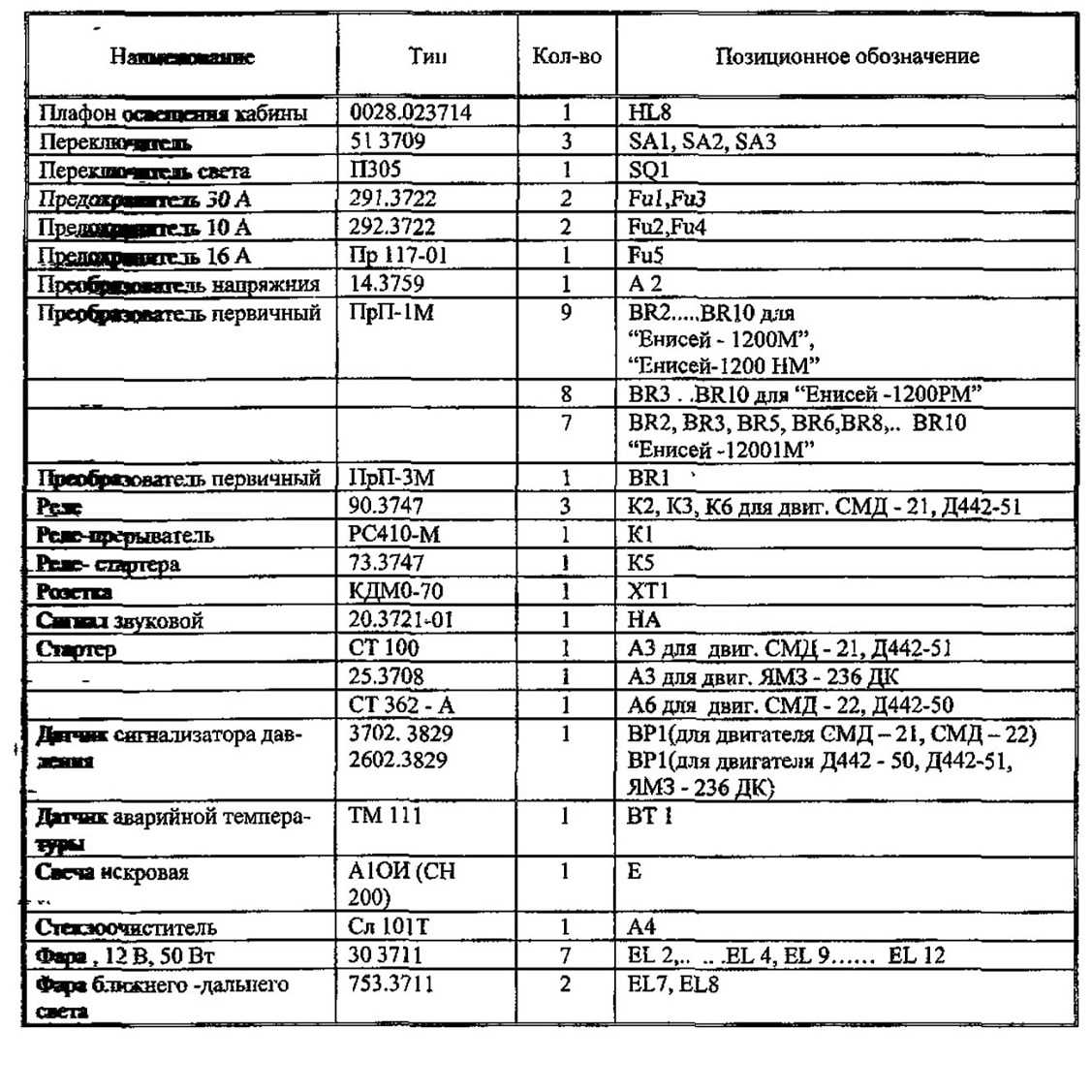

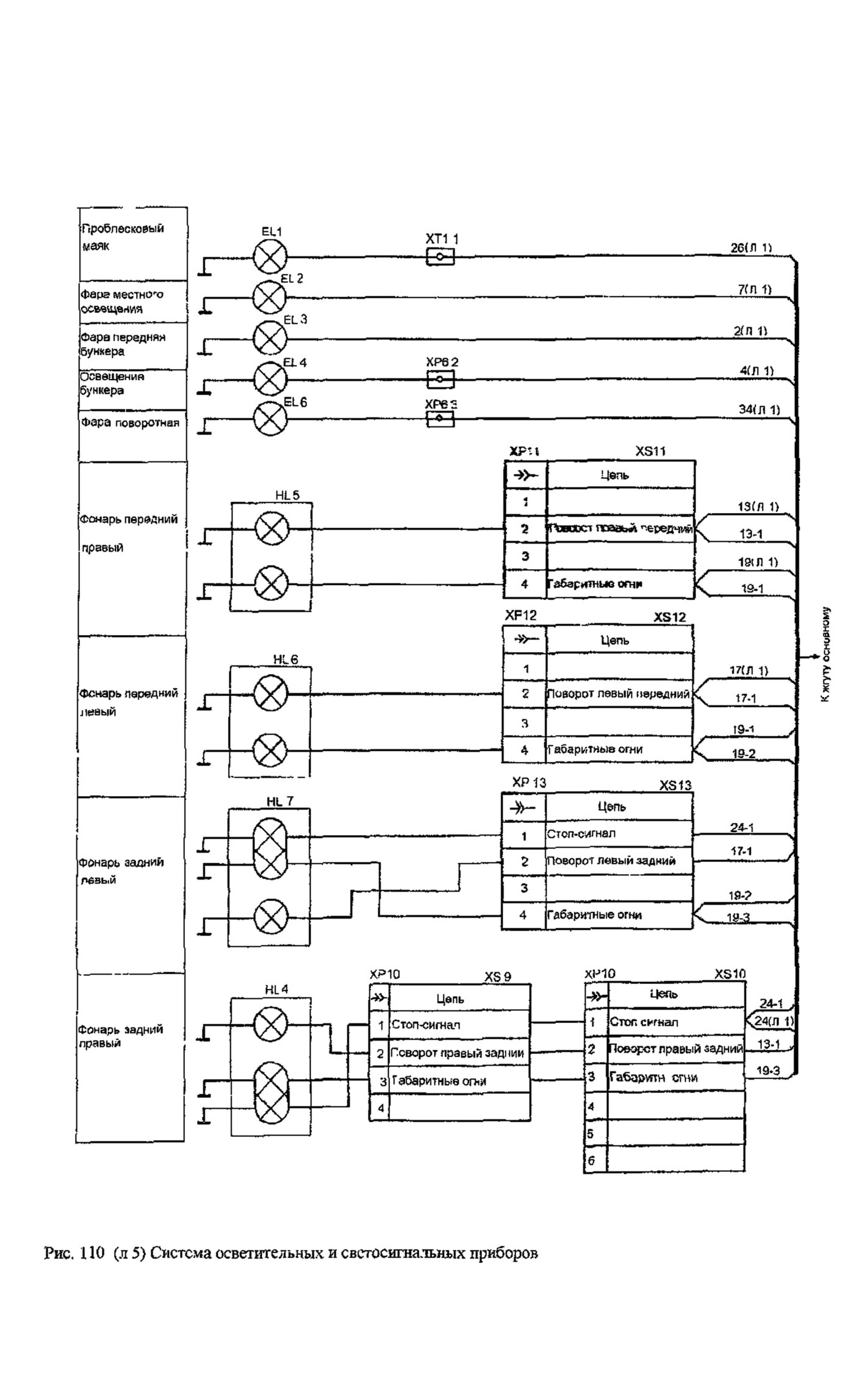

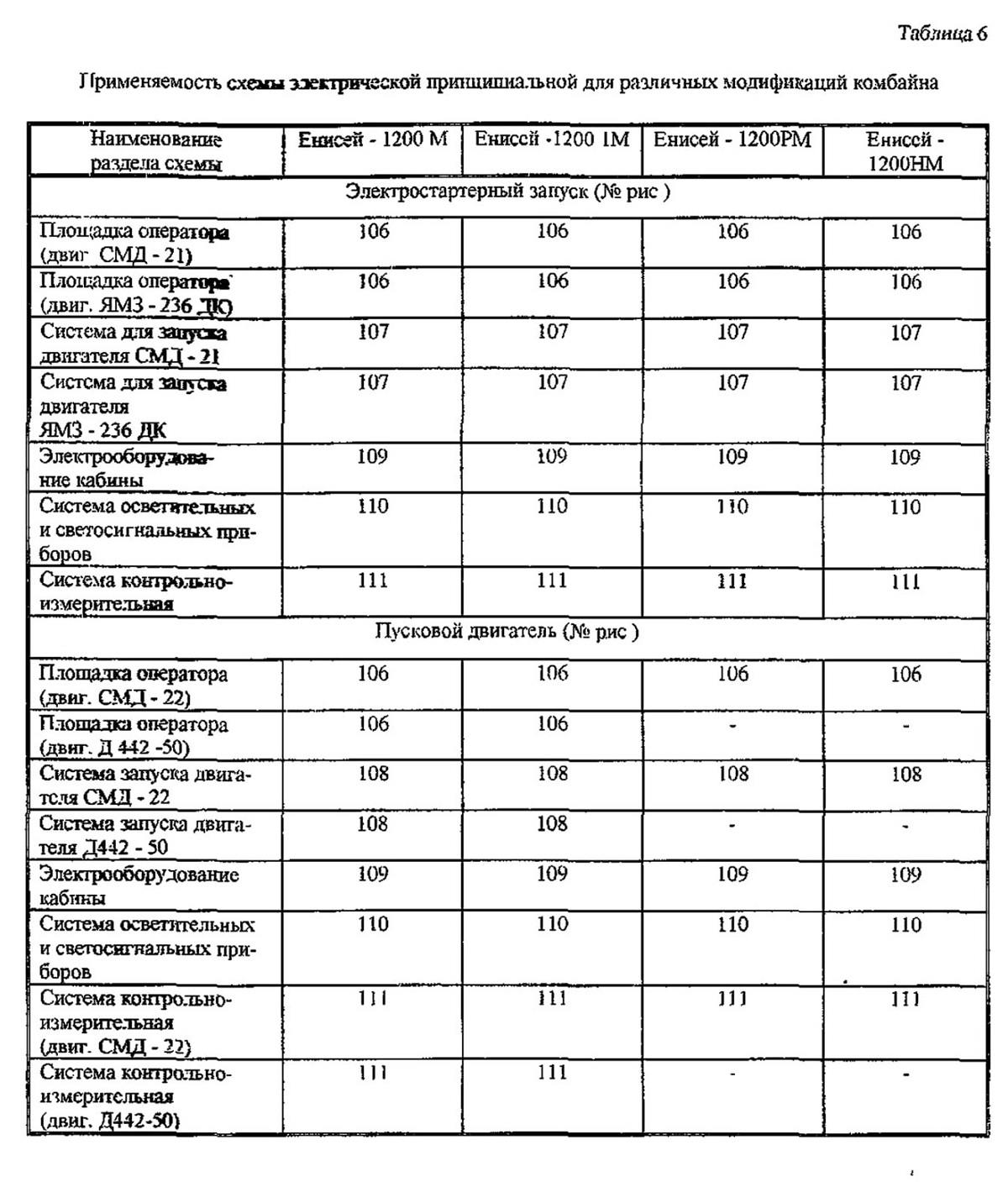

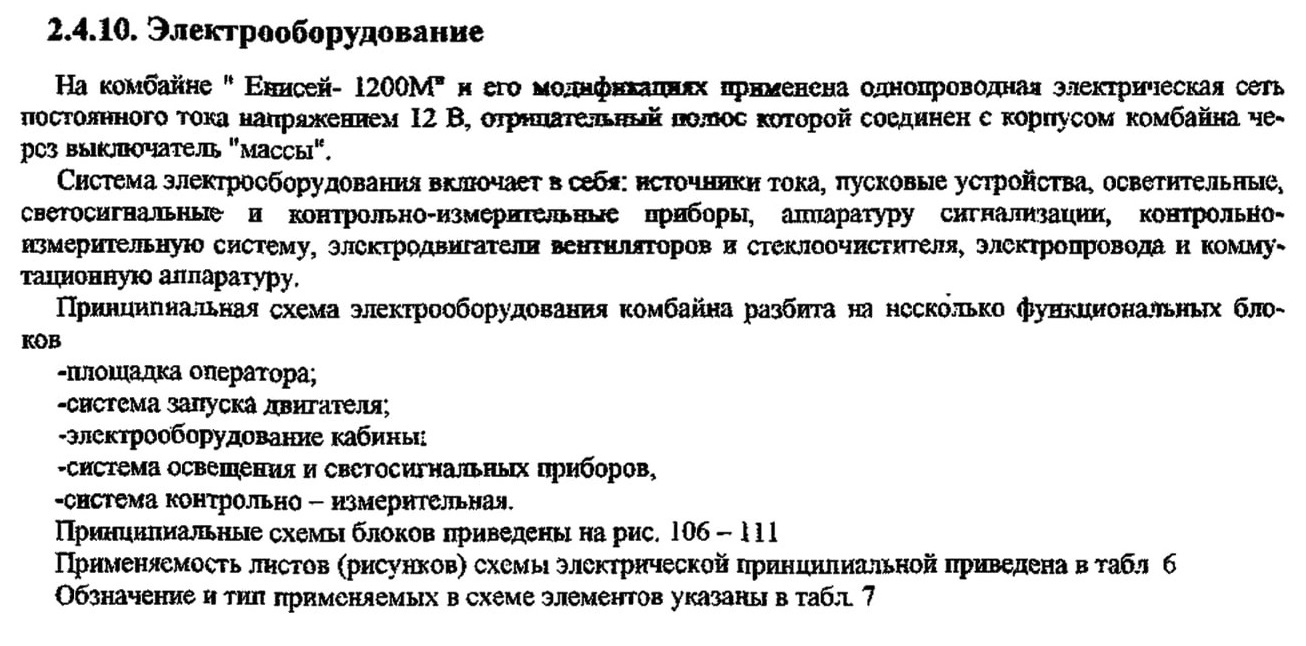

2.4.10 Электрооборудование

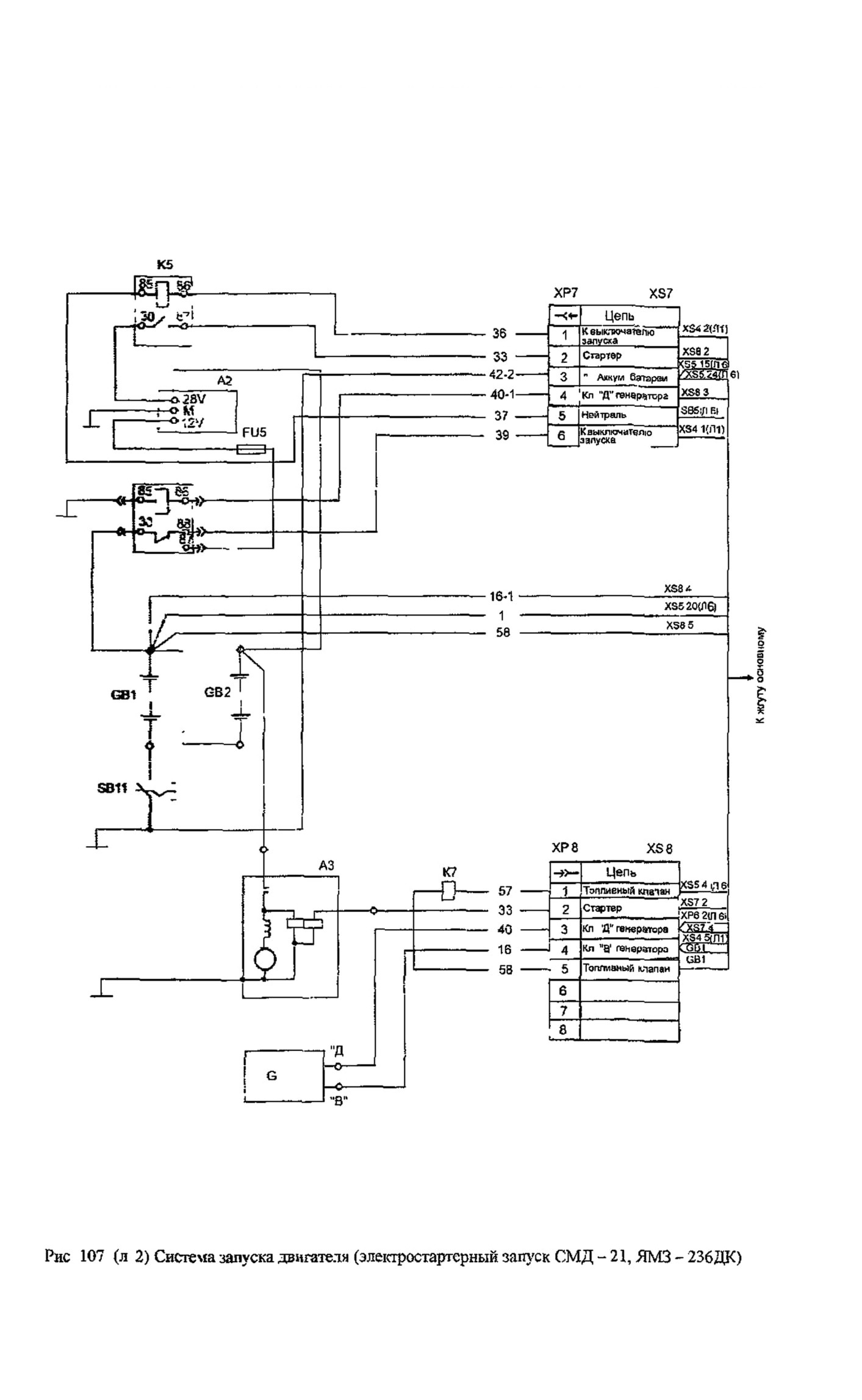

Рис 107 (л 2) Система запуска двигателя (электростартерный запуск СМД-21б ЯМЗ-236ДК)

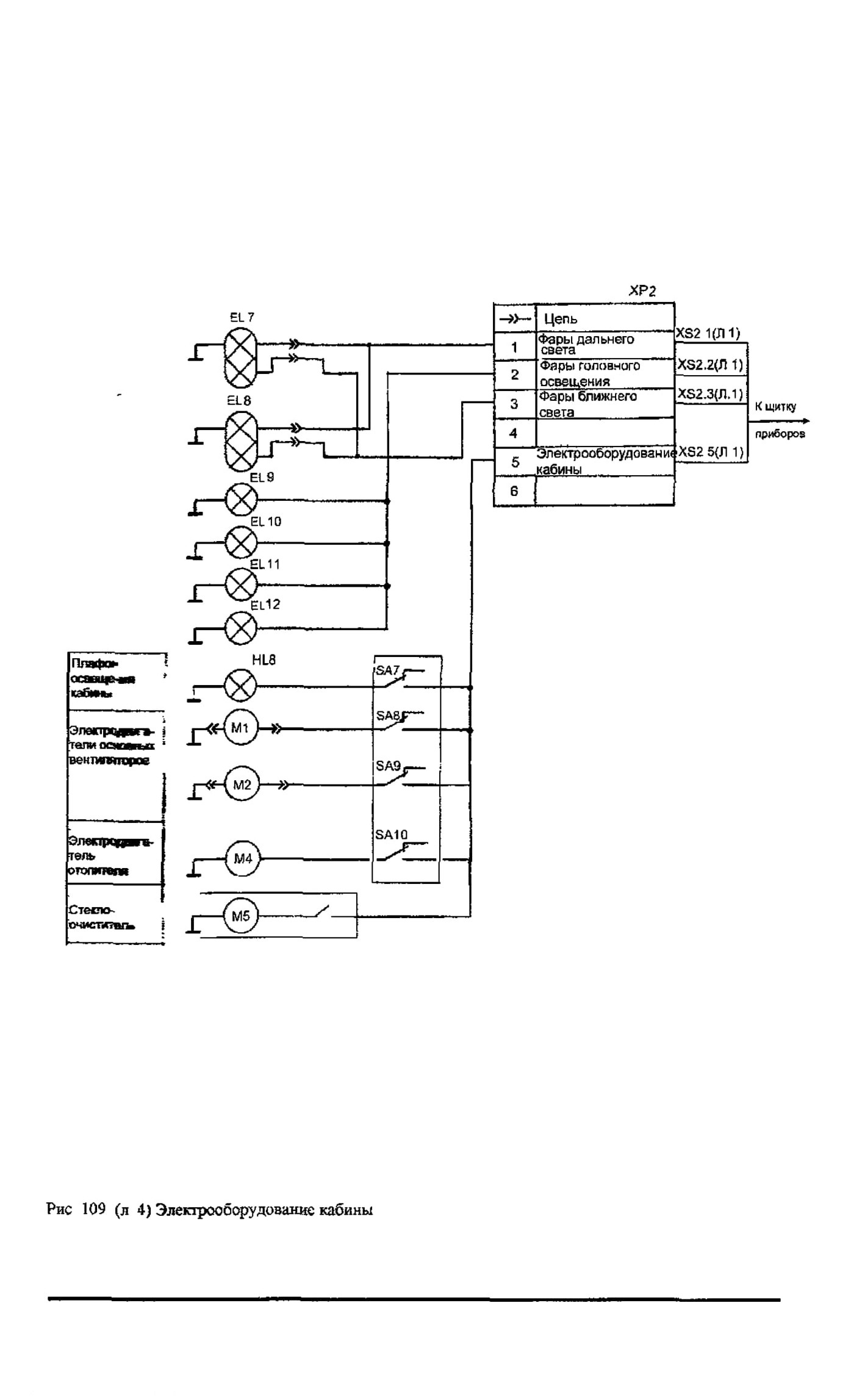

Рис 109 (л 4 ) Электрооборудование квартиры

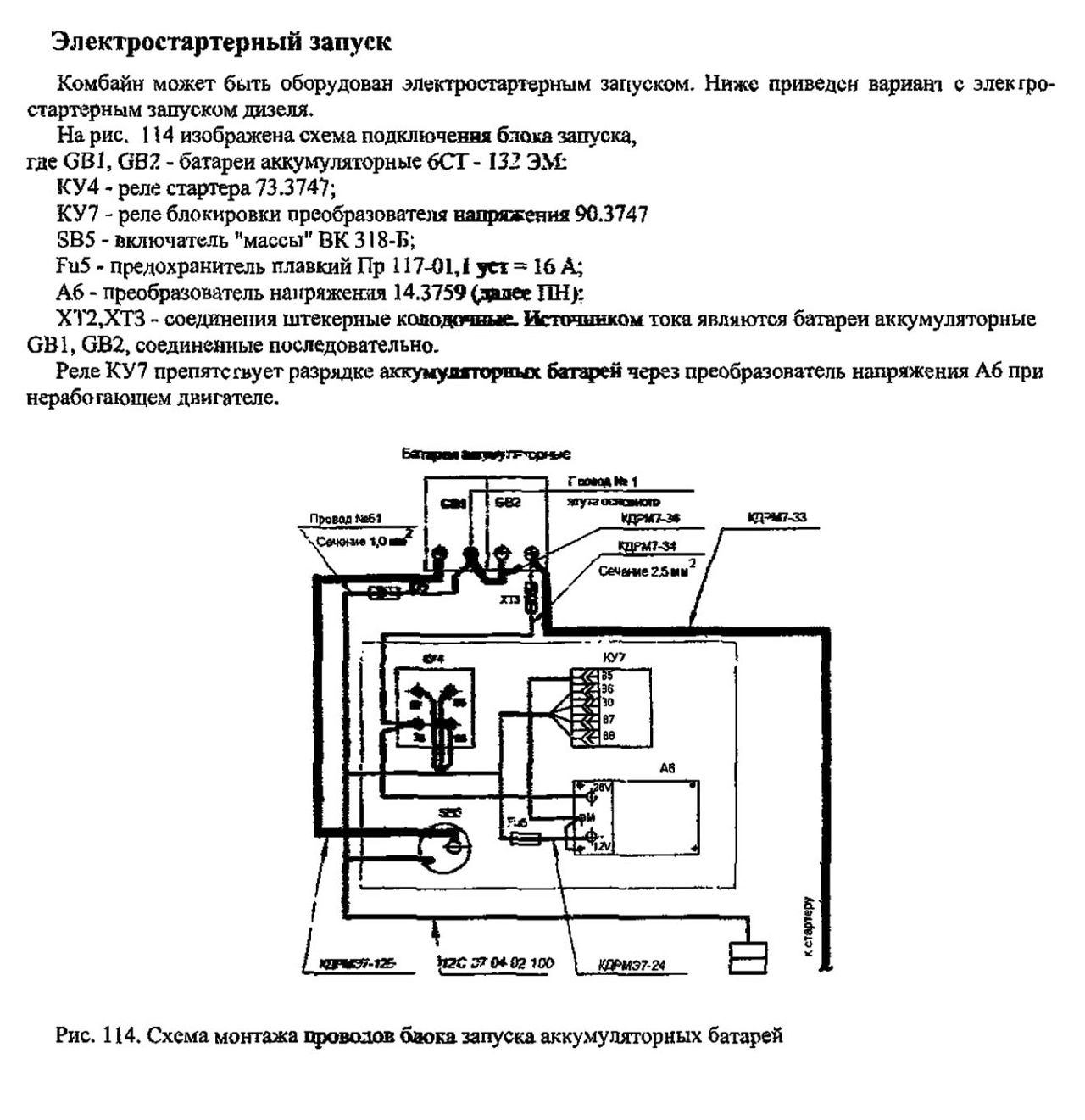

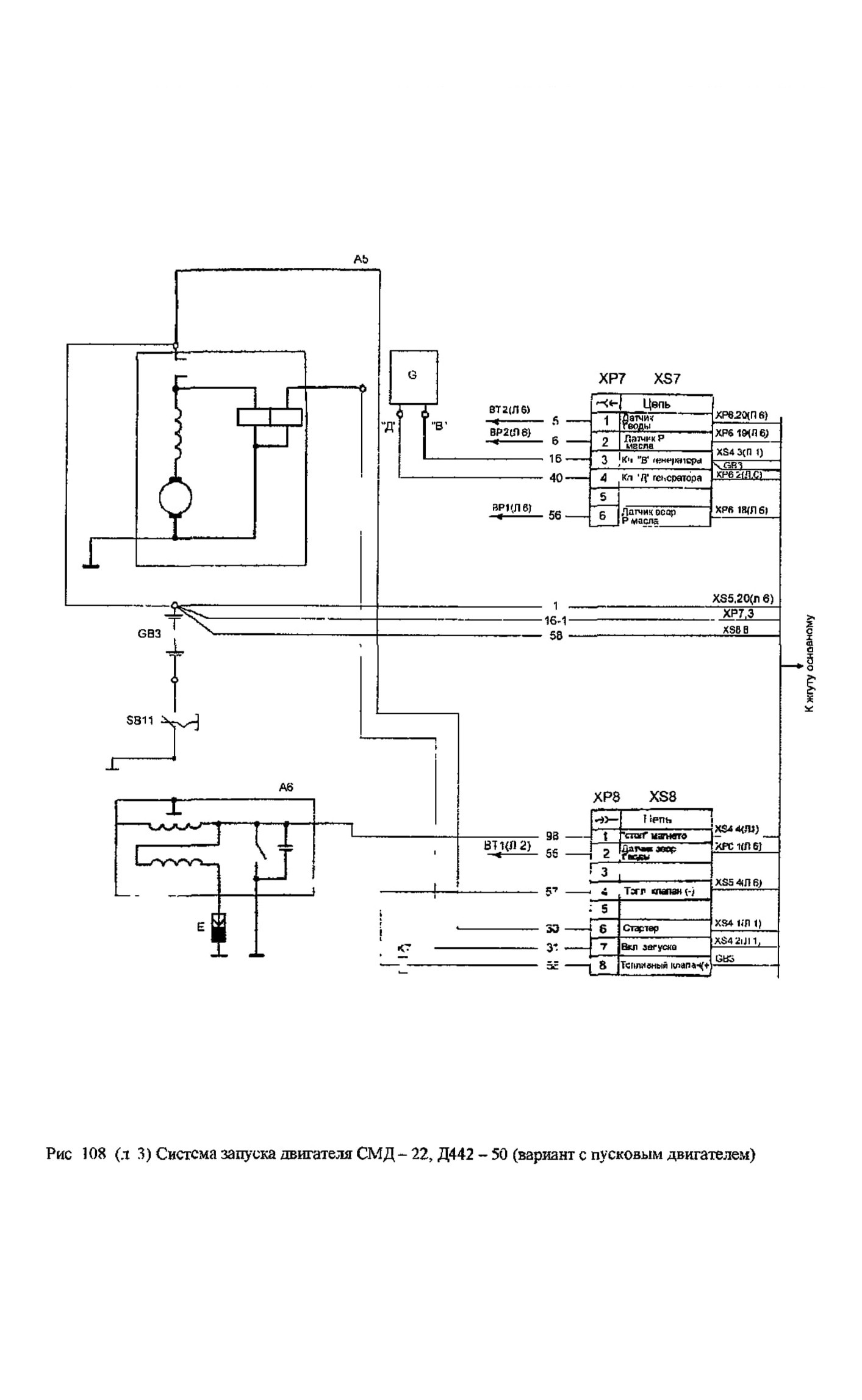

Электростартерный запуск
