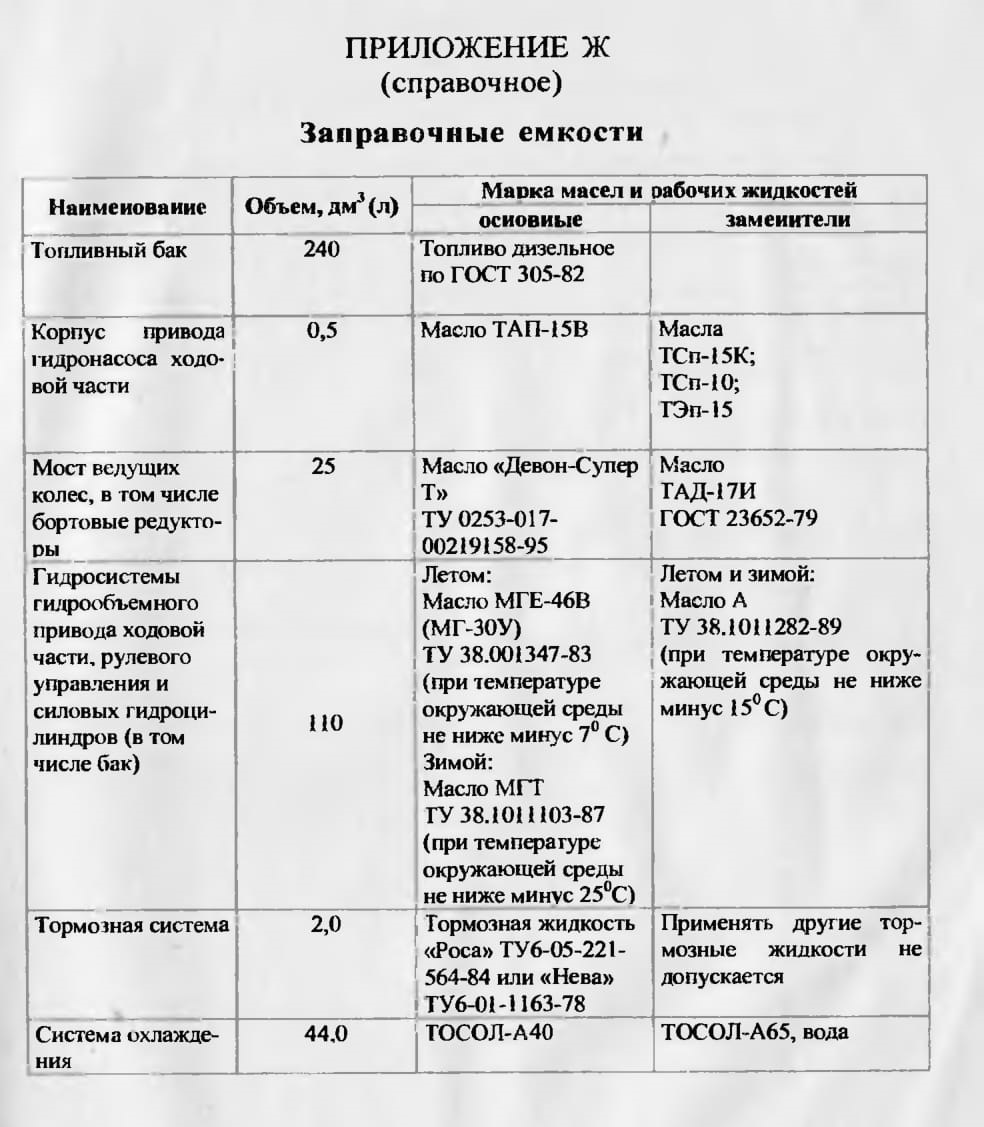

Приложение ж - Заправочные ёмкости

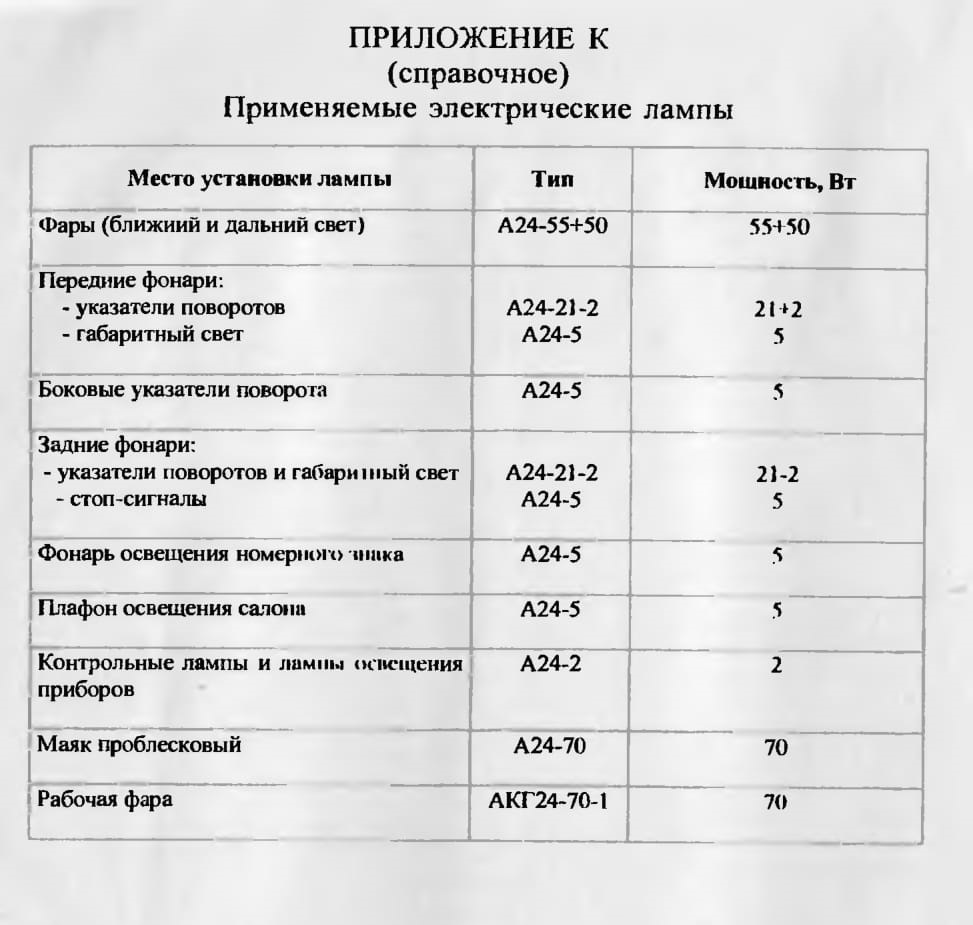

ПРИЛОЖЕНИЕ К (справочное) Применяемые электрические лампы

ПРИЛОЖЕНИЕ Л

Методика определения потерь зерна за комбайном КЗС-7 при уборке зерновых культур

ТУ РБ 040052396.054-2001 на комбайн регламентируют следующие параметры потерь:

- за жаткой при уборке прямостоящих хлебов
(степень полеглости до 20%), не более - 0,5%

- за жаткой при уборке полеглых хлебов

(степень полеглости до 20%), не более - 1,5%

- за молотилкой, не более - 1,5%

Таким образом, общие потери за комбайном не должны превышать:

- при уборке прямостоящих хлебов - 2%

- при уборке полеглых хлебов - 3%
1 Определение потерь от естественного осыпания зерна

3 Определение общих потерь зерна за комбайном

Показатель общих потерь является наиболее важным из показателей потерь. Он является предпочтительным для определения, так как учитывает все потери - за жаткой и молотилкой. Если общие потери находятся в норме, то другие показатели можно не определять.

После прохождения комбайна, на участке равном ширине захвата жатки, отметить полосу шириной 200 мм {для жатки 5 м) или 170 мм (для жатки 6 м), аккуратно освободить этот участок от соломы и половы и собрать утерянное зерно.

Для более точного определения потерь можно взять полосу не 200 мм или 170 мм, а 1 м. В этом случае для определения потерь с 1 м2 полученные потери нужно разделить на 5 (для жатки 5 м) или 6 (для жатки 6 м).

Если из этих потерь вычесть потери от осыпания, то мы получим общие потери за комбайном.

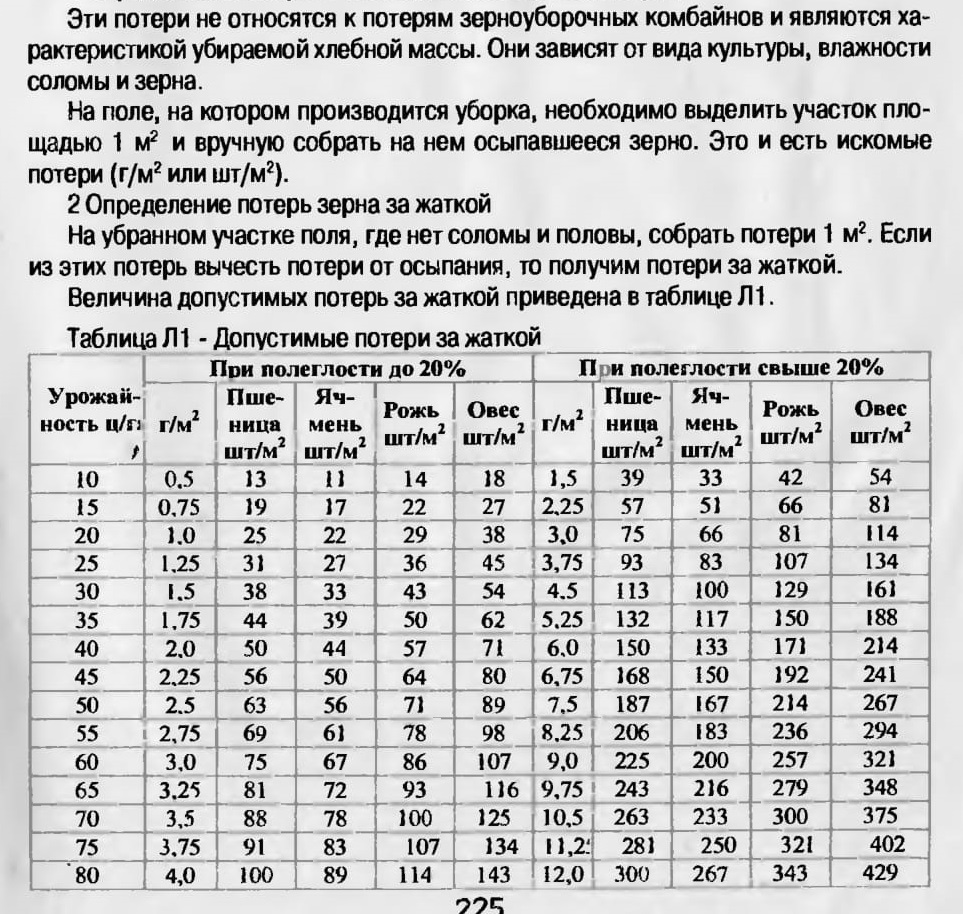

Величина допустимых потерь за комбайном приведена в таблице /12.

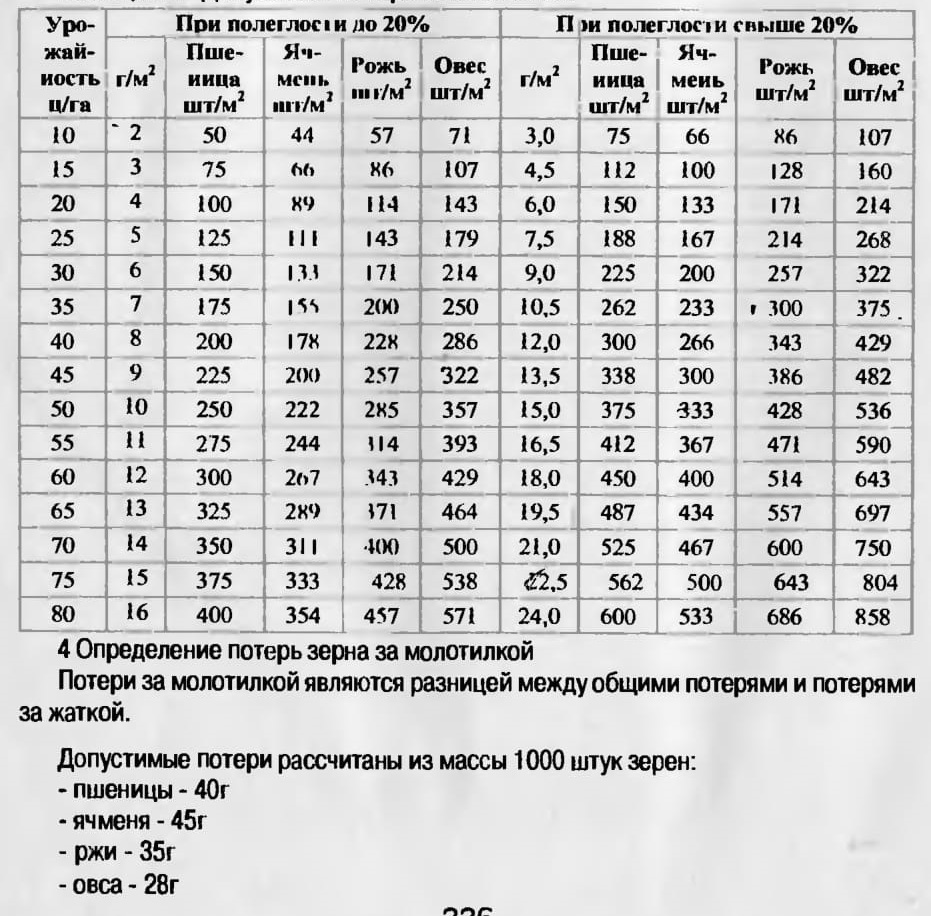

Таблица Л2 - Допустимые потери за комбайном

ПРИЛОЖЕНИЕ М

Блок измерения частоты вращения БИЧ-М1

Блок измерения частоты вращения БИЧ-М 1 (в дальнейшем блок) предназначен для работы в составе комплекта электронных блоков системы контроля зерноуборочного комбайна и первичных преобразователей ПрП-1 М для измерения частоты вращения коленчатого вала двигателя, молотильного барабана (ротора), вентилятора очистки, скорости движения и контроля за снижением частоты вращения молотильного барабана.

Блок представляет собой пластмассовый короб (внешне и размерами аналогичный блоку БИЧ-М) с металлической крышкой и разъемами подключения к бортовой сети сзади.

На лицевой панели (вверху) расположено табло из четырех цифровых индикаторов 6 (рисунок М. 1). Ниже расположены две кнопки: "Запись" 10 (слева) и "Выбор" 8. По полукругу вокруг кнопки "Выбор" расположены пять светодиодных индикаторов 9, соответствующих режимам работы блока (контроль, скорость в км/ч, частота вращения барабана в об/мин, частота вращения коленчатого вала в об/мин - в таком порядке сверху вниз). Светодиодам сопоставлены символьные обозначения режимов, расположенные в лицевой части лицевой панели.

Для перехода в любой режим работы необходимо однократными нажатиями кнопки "Выбор” 8 добиться зажигания светодиода, соответствующего требуемому режиму.

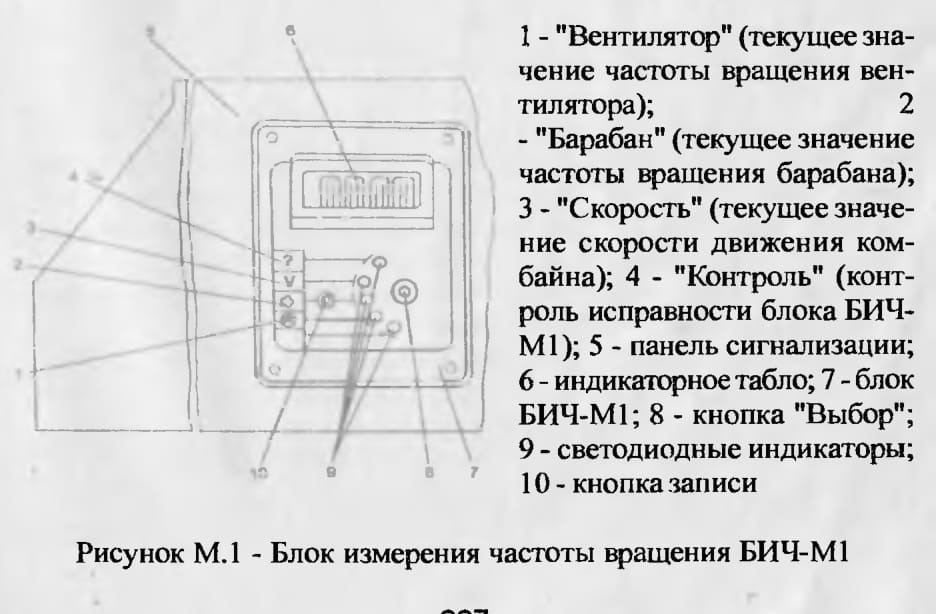

Рисунок МЛ - Блок измерения частоты вращения БИЧ-М 1

1 - "Вентилятор" (текущее значение частоты вращения вентилятора); 2

- "Барабан" (текущее значение частоты вращения барабана);

3 - "Скорость" (текущее значение скорости движения комбайна); 4 - "Контроль" (контроль исправности блока БИЧ-MI); 5 - панель сигнализации; 6 - индикаторное табло; 7 - блок БИЧ-М1; 8 - кнопка "Выбор"; 9 - светодиодные индикаторы; 10-кнопка записи


ПРИЛОЖЕНИЕ Н

Блок индикации частоты унифицированный БИЧ-У

Блок индикации частоты унифицированный БИЧ-У (далее блок), предназначен для работы в составе комплектов электронных блоков автоматизированной системы контроля комбайнов, индикации частоты вращения коленчатого вала двигателя, молотильного барабана (ротора), вентилятора, скорости движения, контроля за снижением частоты вращения молотильного барабана, текущей и суммарной наработки, текущего и суммарного пройденного пути, текущей и суммарной обработанной площади и производительности, изготавливаемый для удовлетворения потребностей народного хозяйства.

Блок представляет собой пластмассовый короб (размерами аналогичен блоку БИЧ-М). Панель блока показана на рисунке Н.1.

Порядок работы блока:

1) подключите блок к бортовой сети комбайна. На индикаторном табло 1 после самодиагностики в течении 3 с высветиться рабочий режим. Если не нажата ни одна из кнопок, то на индикаторном табло будет высвечиваться показание скорости движения комбайна;

2) заведите двигатель комбайна. Включите кнопку 15, на индикаторном табло 1 будут идентифицироваться обороты молотильного барабана;

3) произвести настройку порогового значения оборотов моло1 ильного барабана следующим образом:

- достичь требуемых порог оных значений молотильного барабана на индикаторном табло (например пороговое значение 160 об/мин);

- нажать одновременно кнопки 15 и 10 и одерживать их в течение 5с, после этого блок запомнит пороговое значение молотильного барабана. При запоминании мигают значения.

Примечание - Проверив записанное в память значение порога вращения молотильного барабана можно с помощью кнопки 10, нажав ее один раз в любом режиме индикации частоты вращения рабочих органов и наработки. Запоминание порогового значения молотильного барабана происходит только при работающем двигателе комбайна и наличии сигнала с датчика оборотов двигателя.

4) с помощью нажатия следующих кнопок можно обеспечить вывод следующей информации на индикаторном табло 1 блока:

- кнопка 16 - вывод скорости движения комбайна в км/ч;

- кнопка 15 - вывод оборотов молотильного барабана в об/мин,

- кнопка 14 - вывод оборотов вентилятора очистки в об/мин;

- кнопка 13 - вывод оборотов коленчатого вала двигателя в об/мин;

- кнопка 12 - вывод текущей наработки комбайна в часах;

- кнопка 10 - вывод занесенного в память порогового значения молотильного барабана в об/мин;

- второе нажатие кнопки 10 - вывод текущего пройденного пути в км в диапазоне от 0,1 до 999,9;

- третье нажатие кнопки 10 - вывод текущей обработанной площади в Га в диапазоне от 0,1 до 999,9;

- четвертое нажатие кнопки 10 - вывод производительности комбайна в Га/ч в диапазоне от 0,01 до 99,99.

При выводе соответствующего значения текущей информации параметров комбайна будет гореть соответствующий маркер.

Сброс текущих значений производится с помощью удерживания кнопки 12 в течение 10 с.

5) включение сигнализации при снижении частоты молотильного барабана на 130-100 об/мин от заданного значения отображается на индикаторном табло блока миганием маркера 2;

6) блок обеспечивает подсчет суммарных значений: наработки, пройденного пути, обработанной площади, производительности.

Вывод суммарных значений на индикатор производится при неработающем двигателе комбайна:

- наработка в диапазоне от 1 до 9999 ч;

- пройденного пути в диапазоне от 1 до 9999 км;

- обработанной площади в диапазоне от 1 до 9999 га;

- производительность в диапазоне от 0,1 до 999,9 га/ч.

Во время вывода суммарной информации кроме соответствующего маркера отображаемой информации будет гореть маркер 9.

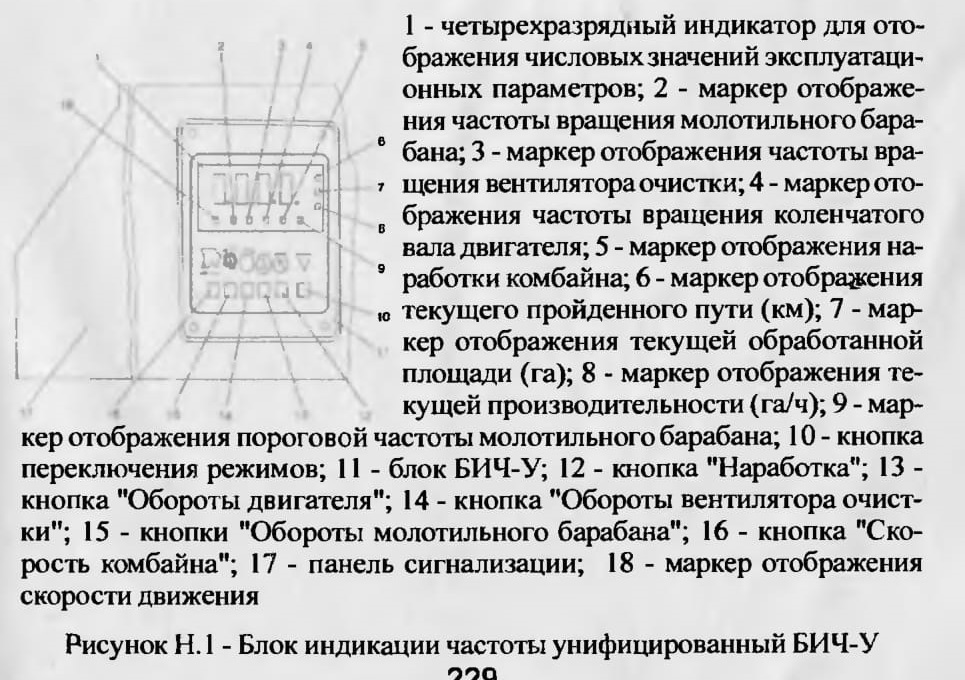

Рисунок Н. 1 - Блок индикации частоты унифицированный БИЧ-У

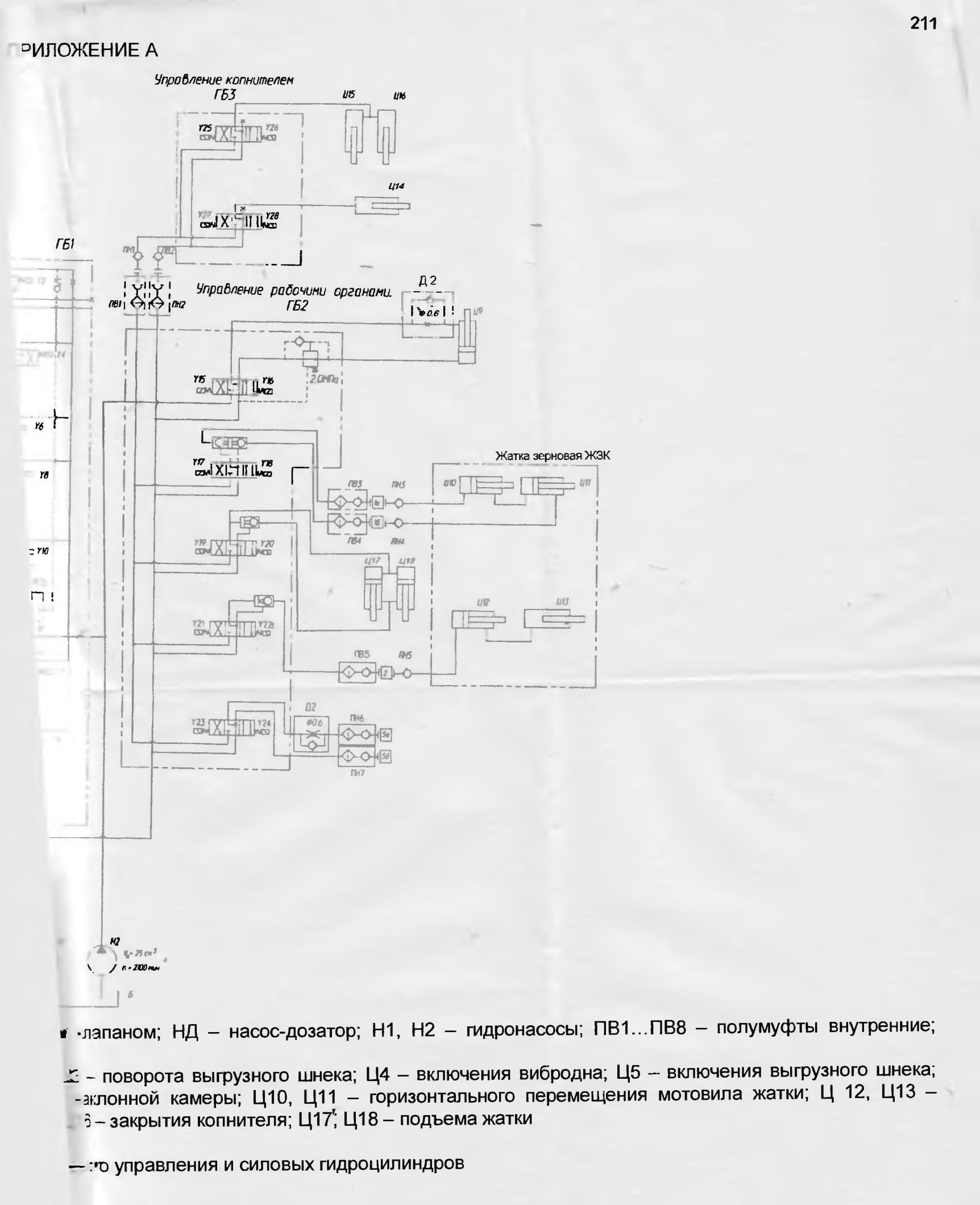

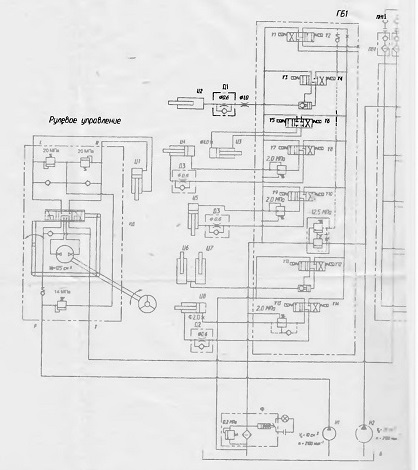

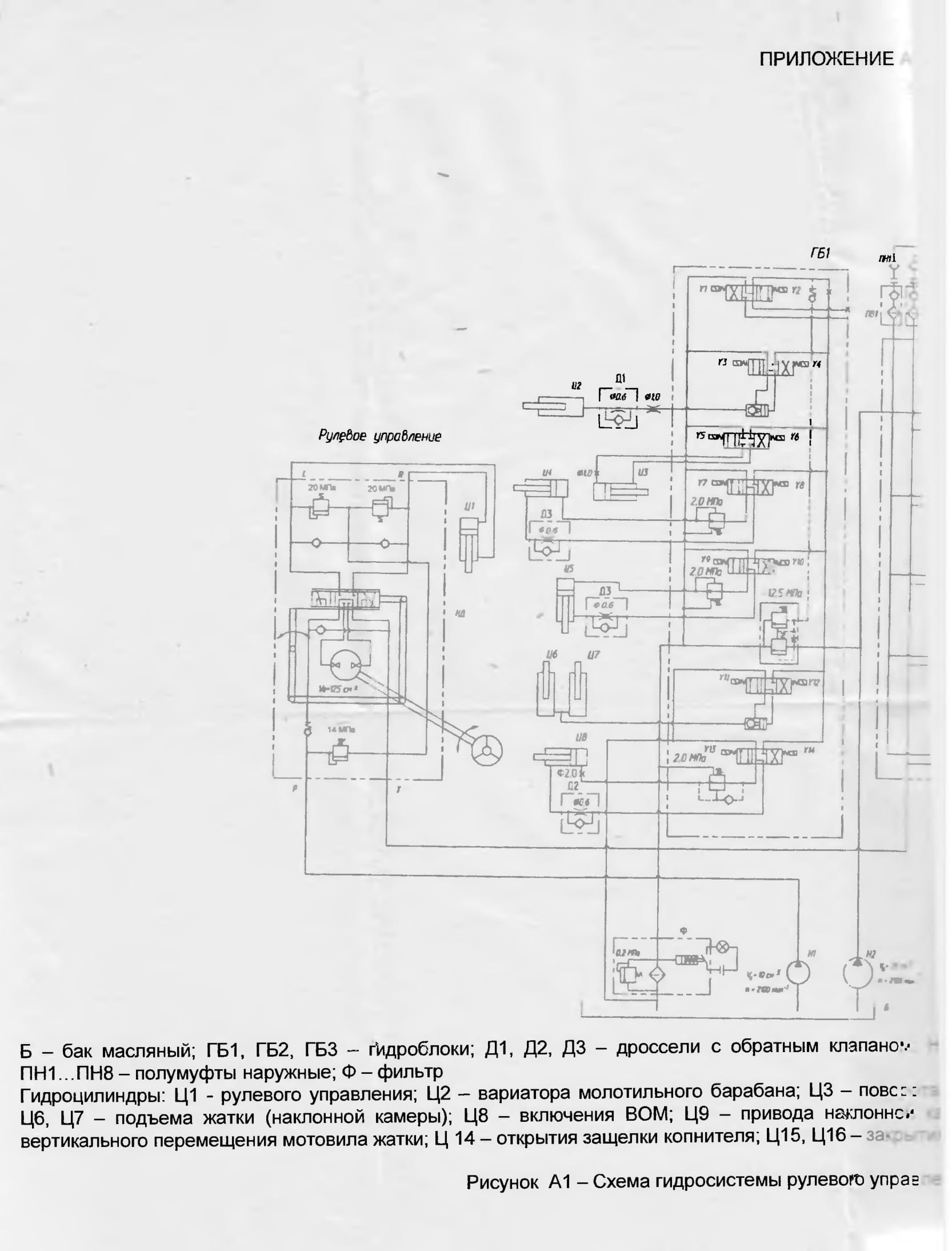

Приложение А - Электрическая схема
