John Deere Combines 6620, Side Hill 6620, 7720, 8820. Hydraulic Operations and Tests - part 2





Transport Position



Group 25 HYDRAULIC CYLINDERS









VARIABLE SPEED FEEDER HOUSE CONTROL CYLINDER (SideHill 6620 Only)

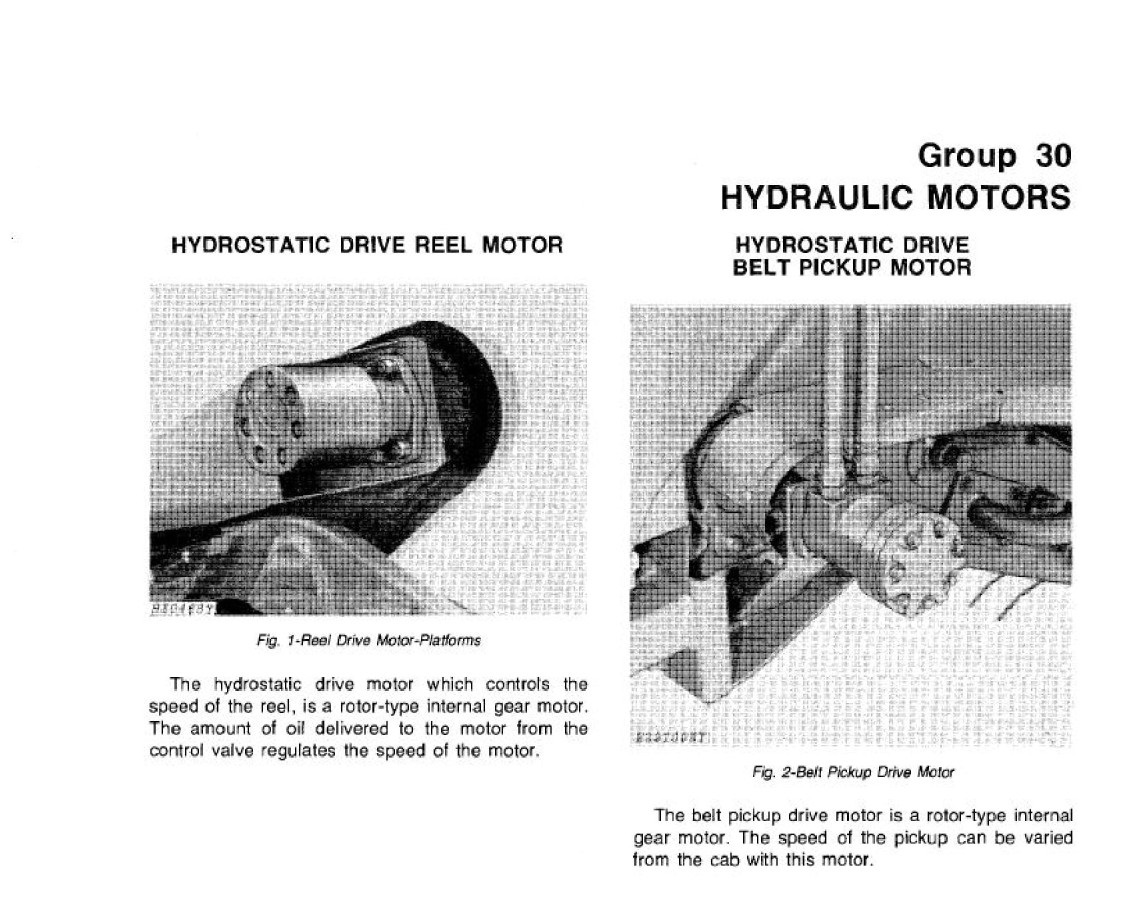

Group 30 HYDRAULIC MOTORS

HYDROSTATIC DRIVE BELT PICKUP MOTOR

HYDROSTATIC DRIVE REEL MOTOR

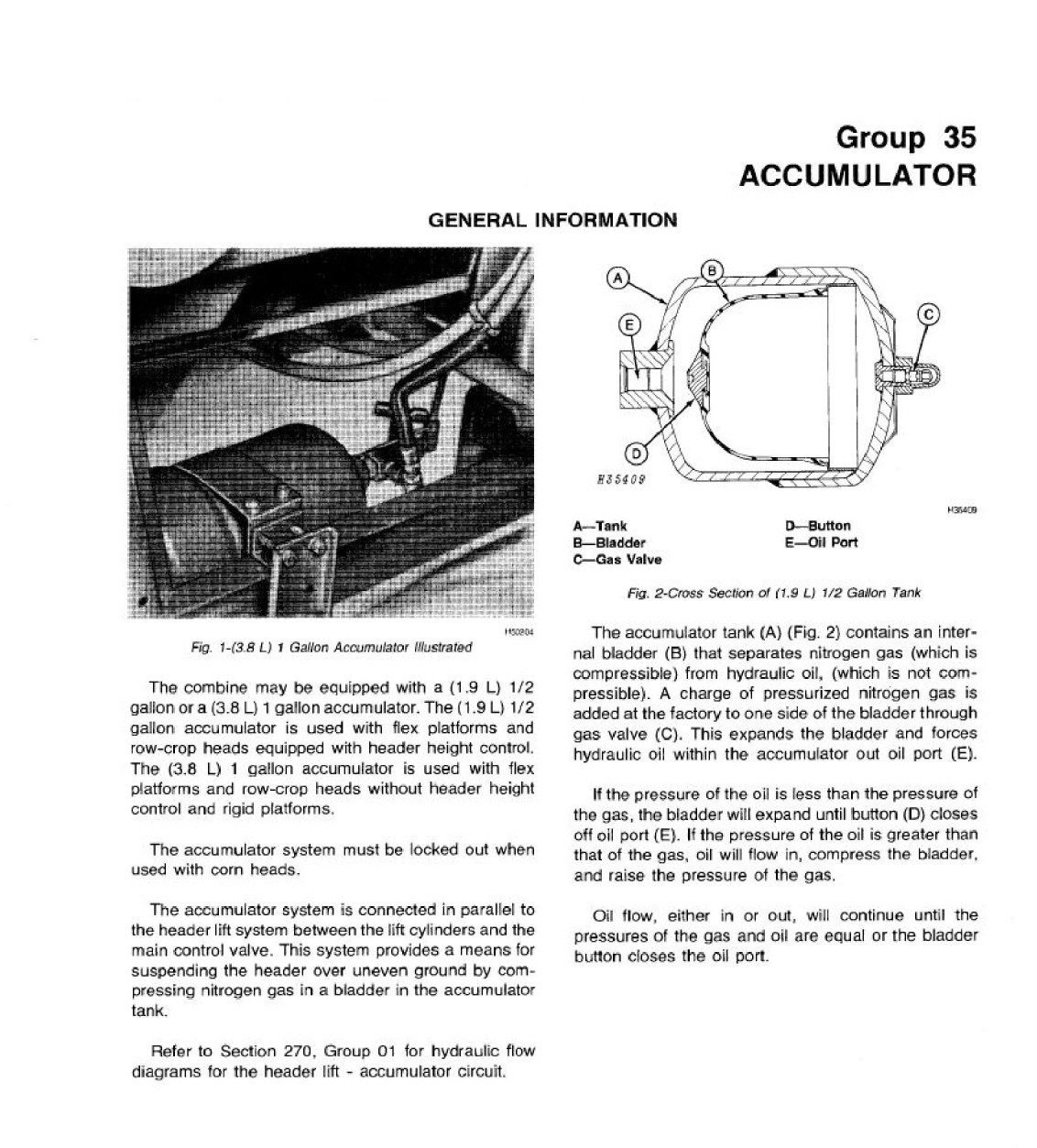

Group 35 ACCUMULATOR

GENERAL INFORMATION

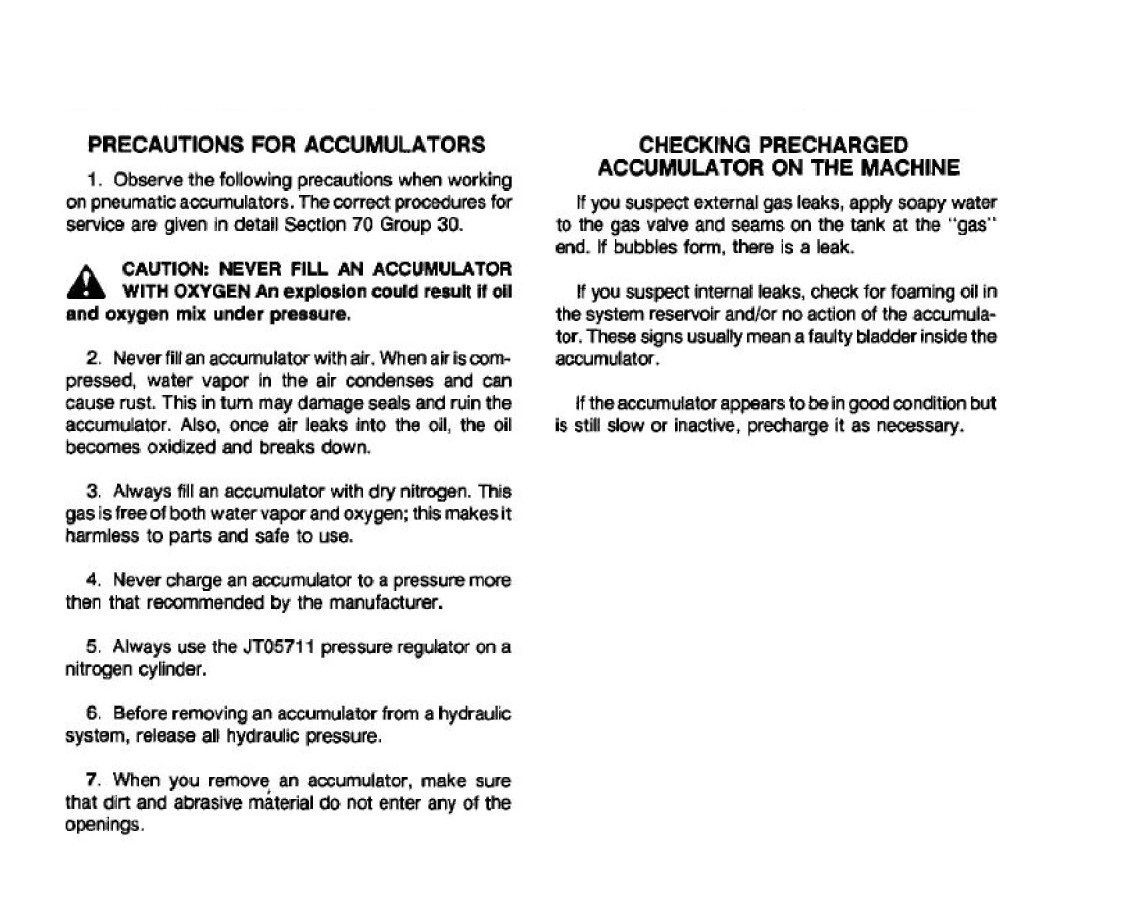

PRECAUTIONS FOR ACCUMULATORS

CHECKING PRECHARGED ACCUMULATOR ON THE MACHINE



Section 290

OPERATOR STATION OPERATION AND TESTS

CONTENTS OF THIS SECTION



GROUP 00 - SPECIFICATIONS AND SPECIAL TOOLS
GROUP 05 - AIR CONDITIONING SYSTEM OPERATION AND TESTS

How The System Works...................05-1

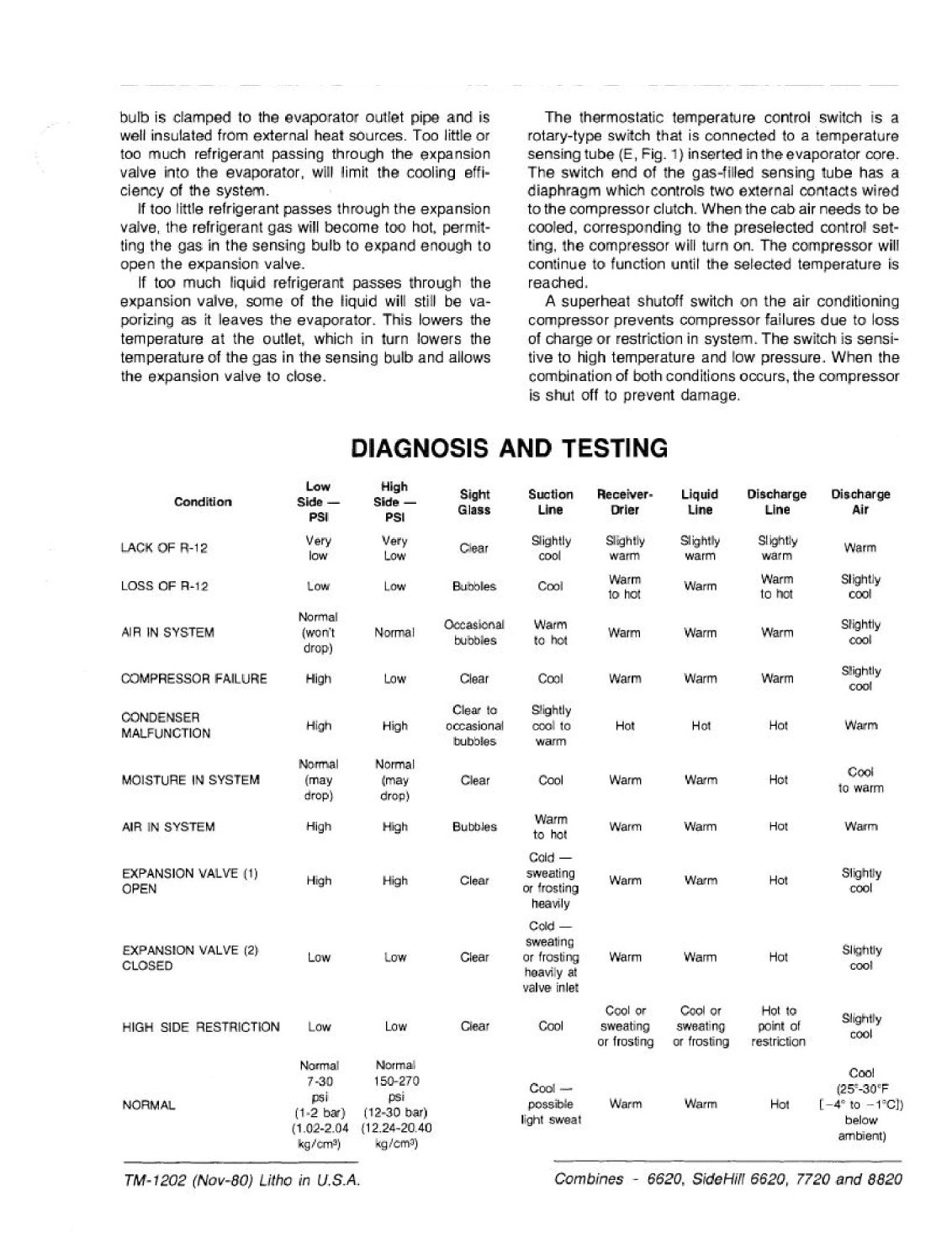

Diagnosis and Testing

Diagnostic Chart.......................05-3

Preliminary Checks.....................05-4

Diagnosing Malfunctions.................05-4

Flow Chart for Diagnostic Checks..........05-7

Operational Test.......................05-7

Electrical Testing.......................05-8

Compressor............................05-11

Receiver-Dryer..........................05-12

Expansion Valve........................05-12

Temperature Control Switch...............05-13

Compressor Relief Valve..................05-13

Step-By-Step Charts.....................05-15

System Service

Service (Schrader Valves)...............05-39

Manifold Gauge Set....................05-39

Discharging the System..................05-40

Bench Testing Thermal Expansion Valve ... 05-41

Adding Refrigerant Oil to the System......05-42

Purging the System....................05-43

Evacuating the System.................05-43

Charging the System...................05-44

Leak Testing.........................05-45

GROUP 10 - PRESSURIZER OPERATION AND TESTS

How the System Works .................10-1

Diagnosing Malfunctions.................10-2

Blower Impellers.......................10-2

Blower Assembly.......................10-3

Testing Blower Switch...................10-4

GROUP 15 - HEATING SYSTEM

OPERATION AND TESTS

How the System Works...................15-1

Diagnosis and Testing

Preliminary Checks.....................15-2

Electrical Testing.......................15-2

Diagnosing Malfunctions...................15-2





Group 00

SPECIFICATIONS AND SPECIAL TOOLS

SPECIFICATIONS







SPECIAL TOOLS

Test Equipment







Group 05

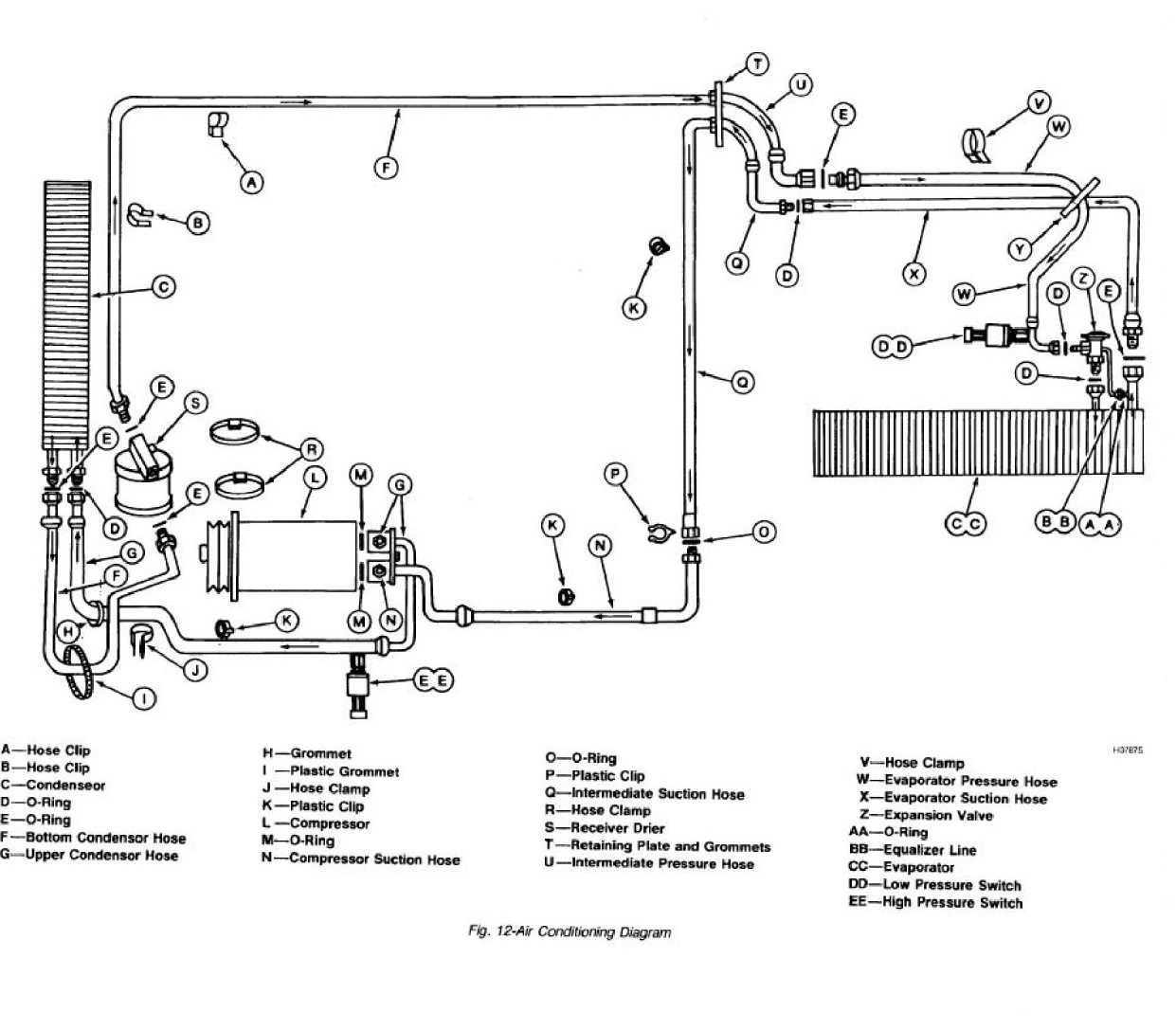

AIR CONDITIONING SYSTEM OPERATION AND TESTS

HOW THE SYSTEM WORKS

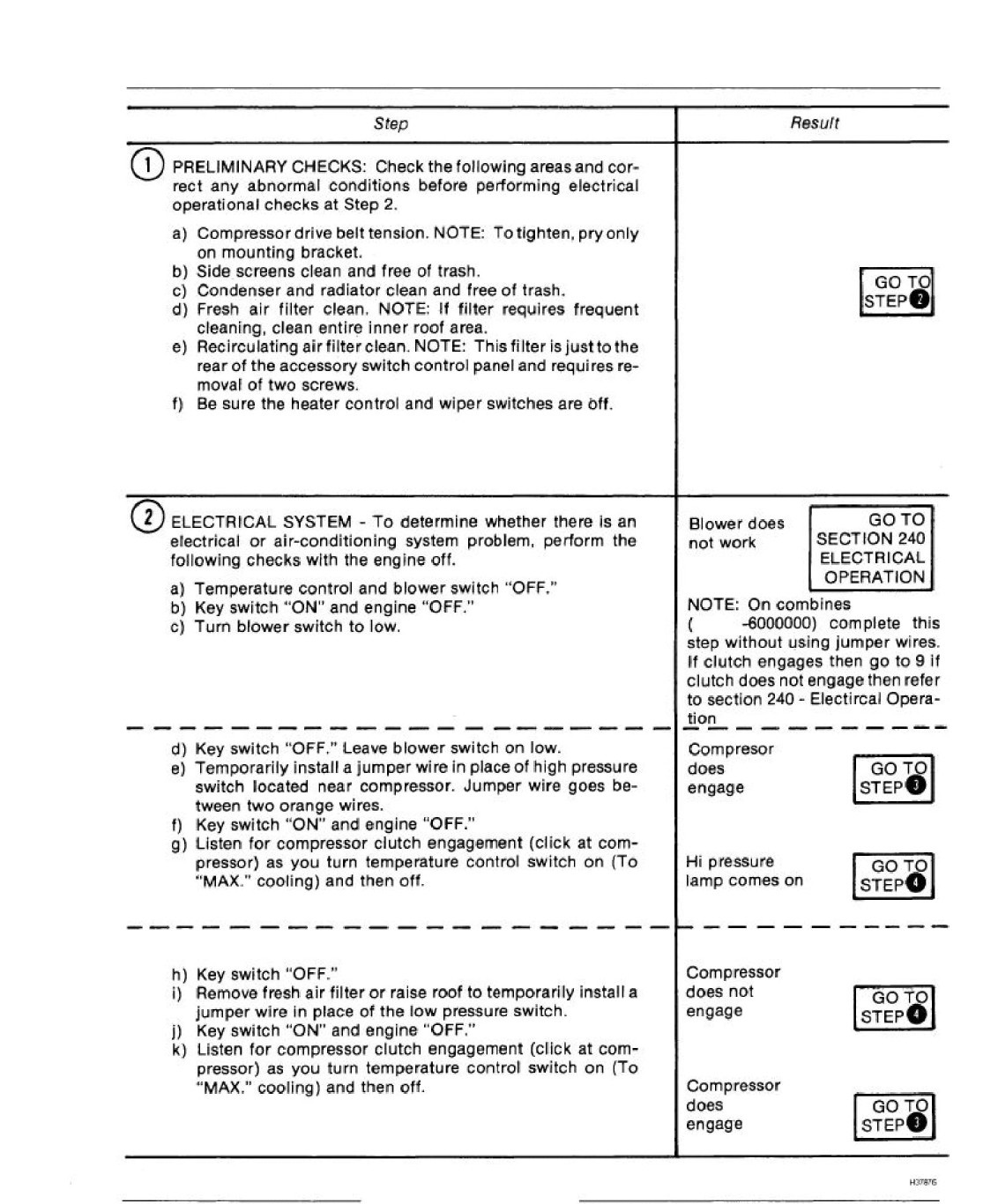

PRELIMINARY CHECKS







DIAGNOSING MALFUNCTIONS—Continued



FLOW CHART FOR DIAGNOSTIC CHECKS

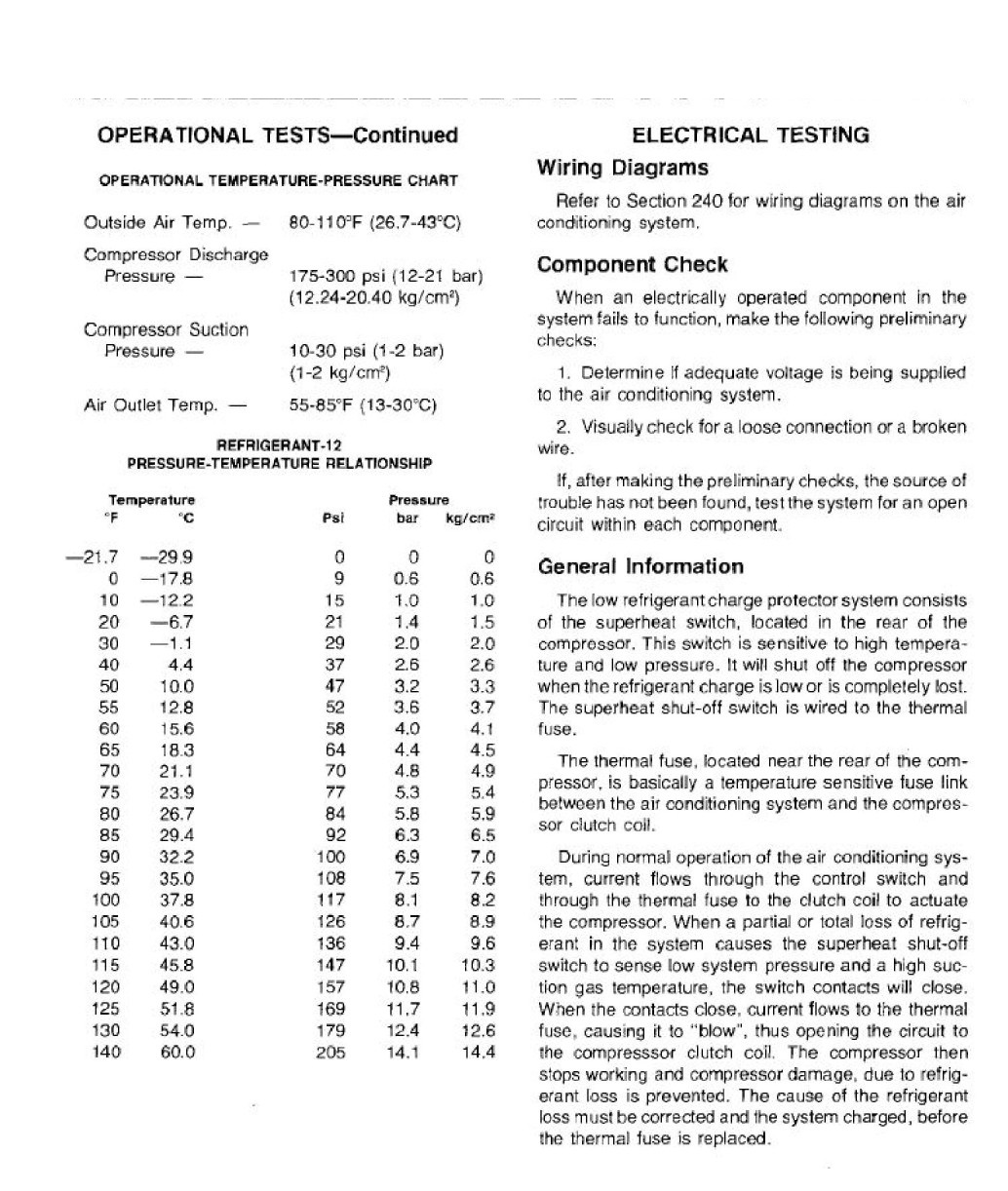

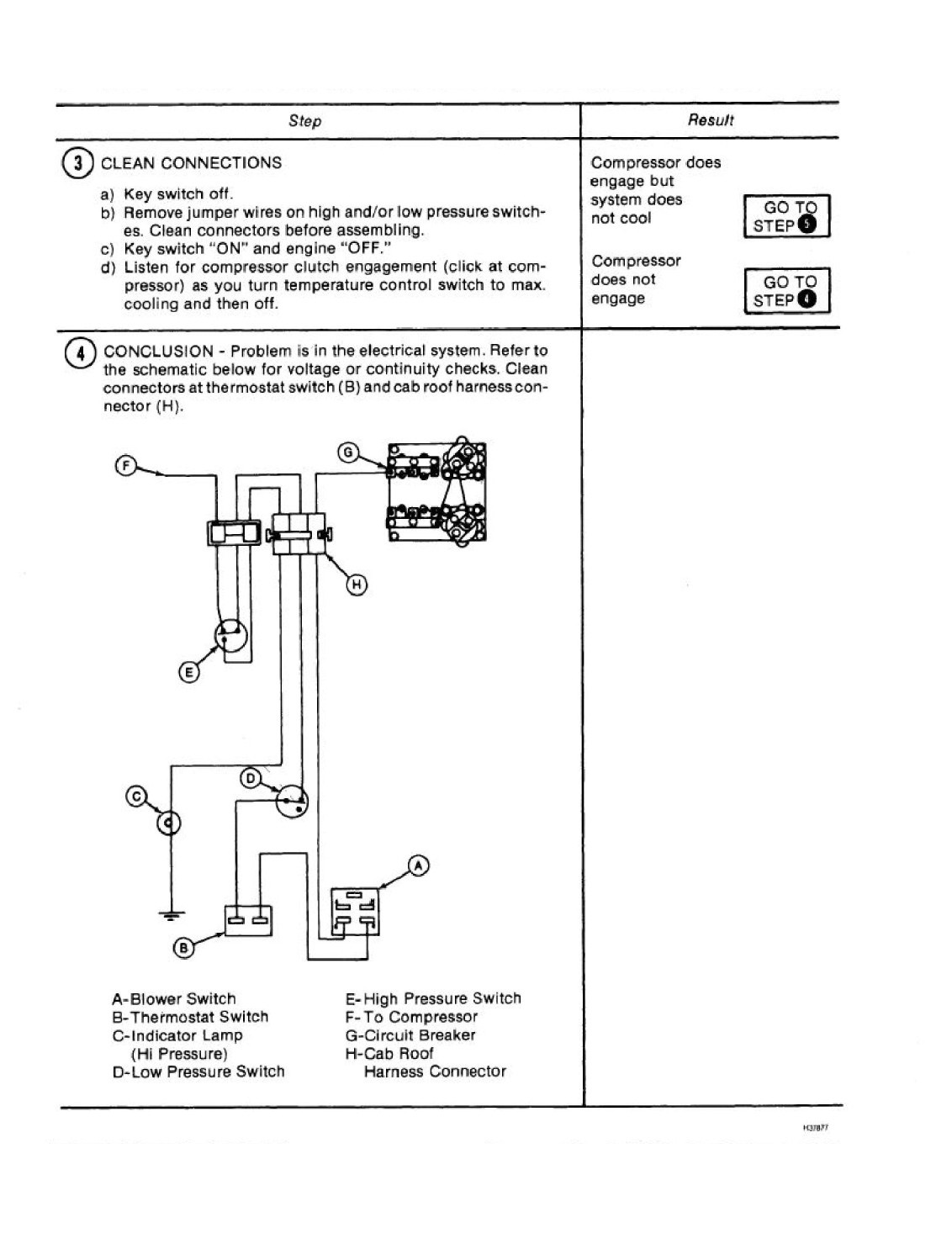

ELECTRICAL TESTING







High and Low Refrigerant Pressure Switches (600001- )



COMPRESSOR



RECEIVER-DRYER



REGULATORY CONTROLS

EXPANSION VALVE



TEMPERATURE CONTROL SWITCH

COMPRESSOR RELIEF VALVE







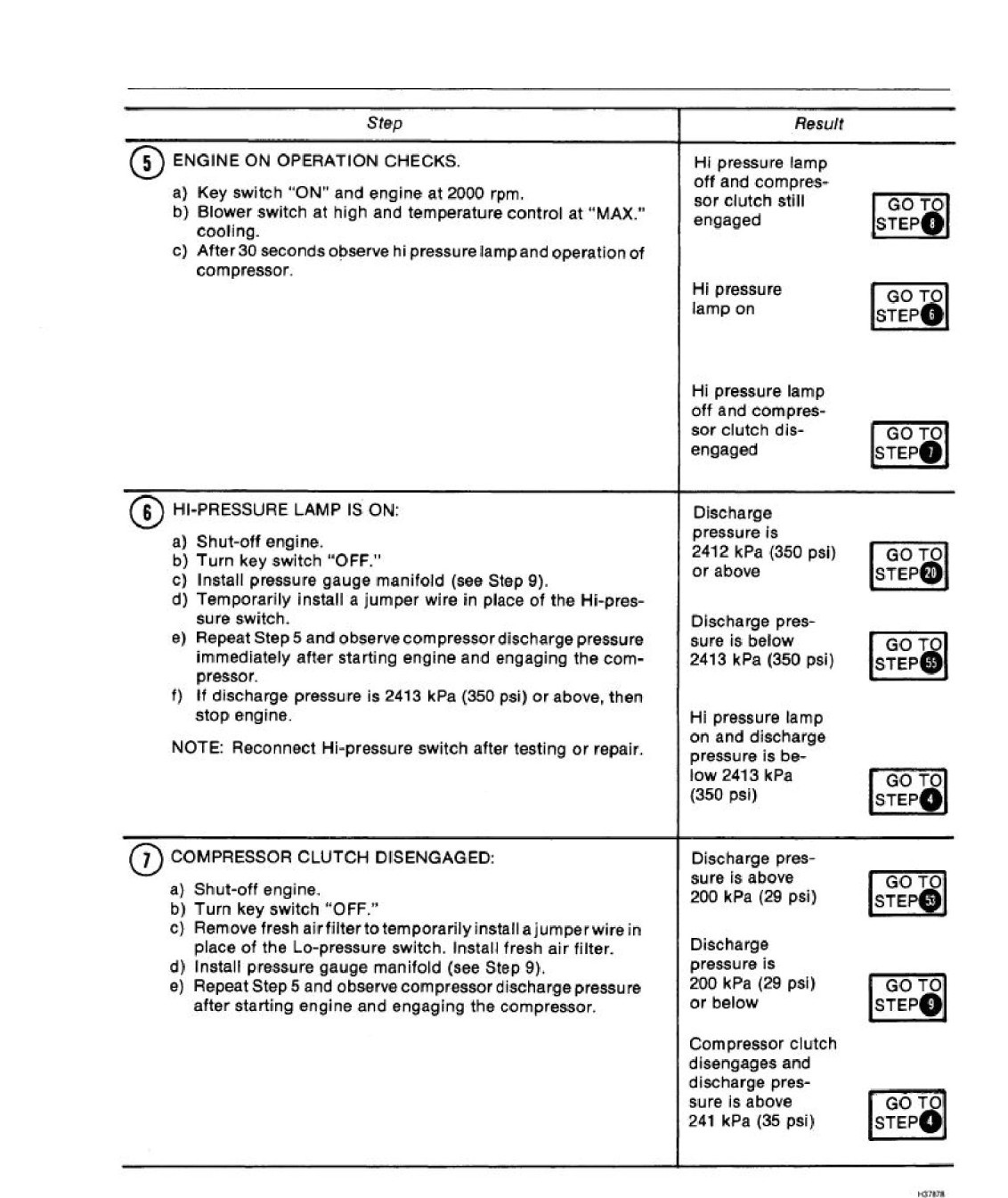

STEP-BY-STEP CHARTS

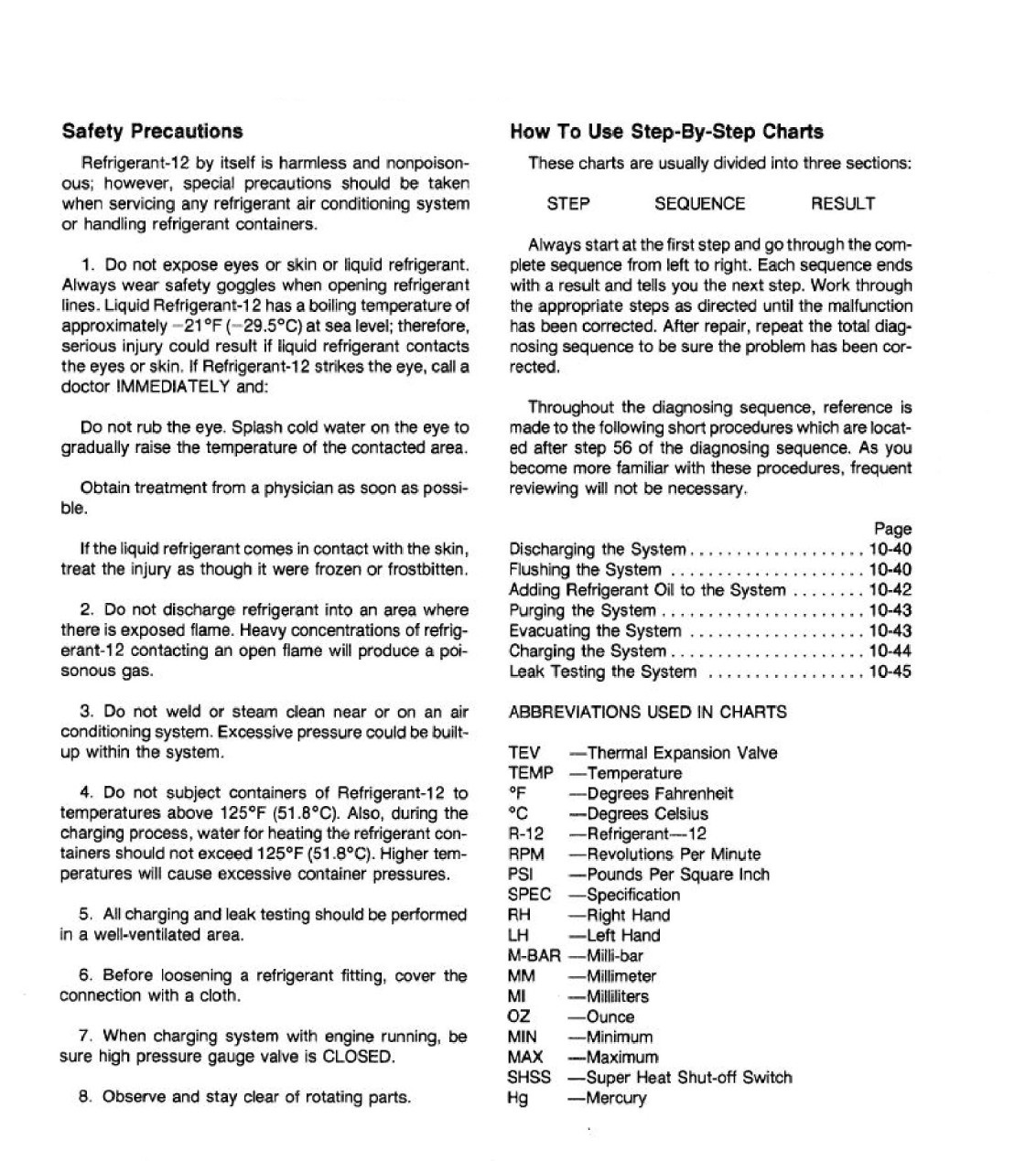

Safety Precautions
