ПРИЕМ МЯКОТНОГО СЫРЬЯ И САНИТАРНАЯ ОБРАБОТКА ТАРЫ

Напольный бункер

Напольный бункер (рис. 16) представляет собой прямоугольный корпус в верхней части с коническим дном. Верхняя часть корпуса бункера по периметру укреплена на жесткой раме из швеллера. На дне корпуса смонтировано водосборное устройство, состоящее из двух отдельных решеток для слива воды, поступающей вместе с передуваемым сырьем. Во избежание забивания отверстий решеток частицами сырья решетки приводятся

в колебательное движение с помощью электропривода водоотборного устройства.

Выгрузку сырья осуществляют тремя шнеками, расположенными внутри бункера (два горизонтальных и один вертикальный, имеющий реверсивное вращение). Горизонтальные шнеки свободно уложены в желоба, во избежание их поднятия сверху шнеки прижаты специальными стальными пластинами. Вращение валов шнеков осуществляется с помощью электродвигателя через редуктор. Вертикальный шнек предназначен для подпрессовки сырья с целью ускорения прохождения его через разгрузочную горловину бункера, снабженную шиберной задвижкой. Привод его также осуществляется от электродвигателя через коническую передачу.
Подвесной бункер для накопления кости в отличие от бункера для мякотного сырья не имеет вертикального шнека для подпрессовки. В остальном их конструкции аналогичны.

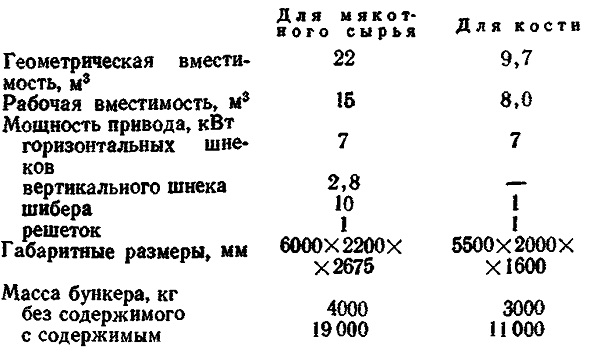

Техническая характеристика напольного бункера

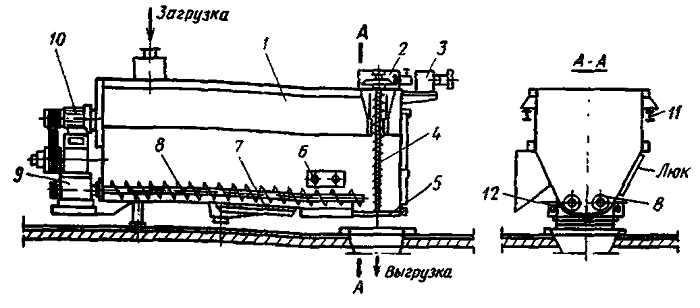

Рис. 16. Напольный бункер:
1 — корпус; 3 — коническая передача; 3 — электродвигатель; 4,
8 — вертикальный и горизонтальный валы; 5 — задвижка; 6 — пластина; 7 — водосборное устройство; 9 — редуктор; 10 — электродвигатель; 11 — швеллер; 12 — желоб
