Вертолет Ми-26Т. Планер (Книга 2). Несущие и рулевые винты - часть 1

УТВЕРЖДЕН

209.00.00.000 РЭ

ВЕРТОЛЕТ

МИ-26Т

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

209.00.00.000 РЭ

КНИГА 2 ПЛАНЕР ( В 2-х ЧАСТЯХ )

ЧАСТЬ II
РАЗДЕЛ: 065.00.00 НЕСУЩИЕ И РУЛЕВЫЕ ВИНТЫ
1987 г.

ВВЕДЕНИЕ

Настоящее Руководство по технической эксплуатации (РЭ) содержит сведения, необходимые для изучения конструкции агрегатов, систем и вертолета в целом, а также указания по их техническому обслуживанию.

Указания по техническому обслуживанию содержатся в технологических картах, перечень которых приведен на странице 301 каждого раздела.

Для удобства пользования, необходимые для выполнения подготовок вертолета к полету и регламентных работ технологические карты собраны по видам подготовки и специальностям в отдельные 10 книг, являющихся приложением к настоящему РЭ.

Цифры в скобках после названия техкарты на стр.301 указывают в. каком приложении, помещена данная техкарта.

Перечень и сроки проведения работ, выполняемых при различных видах подготовок вертолета и регламентных работах, карты смазки, а также таблицы моментов затяжки резьбовых соединений приведены в Регламенте технического обслуживания вертолета (РО),причем номера пунктов. (РО) совпадают с номерами соответствующих технологических карт

Указания по запуску двигателей и эксплуатации систем в полете приведены в Руководстве по летной эксплуатации вертолета МИ-26Т.

Руководство по технической эксплуатации состоит из 7 книг, включающих следующие разделы:

Книга I. Общие сведения о вертолете

Книга П. Планер (Из двух частей)

Чарта.1

052.00.00. Двери, люки, створки

053.00.00 Фюзеляж

055.00.00 Стабилизатор

056.00.00 Фонарь, окна

Часть 2

065.00.00 Несущие и рулевые винты

Книга Ш. Вертолетные системы (Из четырех частей)

Часть I

021.00.00. Система кондиционирования воздуха

025.00.00. Бытовое оборудование

026.00.00 Противопожарное оборудование

Часть 2

028.00.00 Топливная система

- 029.00.00 Гидравлическая система

Часть 3

030.00.00 Противообледенительная система

032.00.00 Шасси

- Часть  4

036.00.00 Пневматическая система

148.00.00. Система охлаждения различных устройств (изделий)

Книга 1У.Силовая установка (Из трех частей)

1асть I

049.00.00. Бортовые вспомогательные силовые установки

071.00.00 Силовая установка

Часть 2

072.00.00. Двигатель

073.00.00 Топливная система двигателя

075.00.00 Система отбора воздуха

076.00.00 Система регулирования двигателя.



077.00.00 Приборы контроля двигателя

079.00.00 Масляная система

080.00.00 Система запуска Часть 3

084.00.00 Трансмиссия


ВВЕДЕНИЕ

В настоящем разделе содержатся сведения о несущем и рулевом винтах и управлении вертолетом, осуществляемом с помощью этих винтов. В подразделах, касающихся управления вертолетом приведены сведения по продольно-поперечному, путевому управлению и управлению общим шагом несущего винта. Остальные системы управления приведены в следующих разделах.


Сведения о системе управления тормозами колес содержатся в разделе

032.00.00 "Шасси".


Сведения о системах управления мощностью двигателей, перенастройки оборотов двигателей и управлении остановом двигателей даны в разделе 076.00.00 "Система управления двигателями".

 Сведения о системе управления тормозом несущего винта приведены в разделе 084.00.00 "Трансмиссия вертолета".

ВИНТЫ ВЕРТОЛЕТОВ

ОБЩИЕ СВЕДЕНИЯ

Несущий винт предназначен для создания подъемной силы и тяги необходимых для полета вертолета. С помощью несущего винта производится управление вертолетом относительно продольной и поперечной осей.

Рулевой винт с изменяемым шагом предназначен для создания тяги, которая используется для уравновешивания реактивного момента от несущего винта и управления вертолетом по курсу.

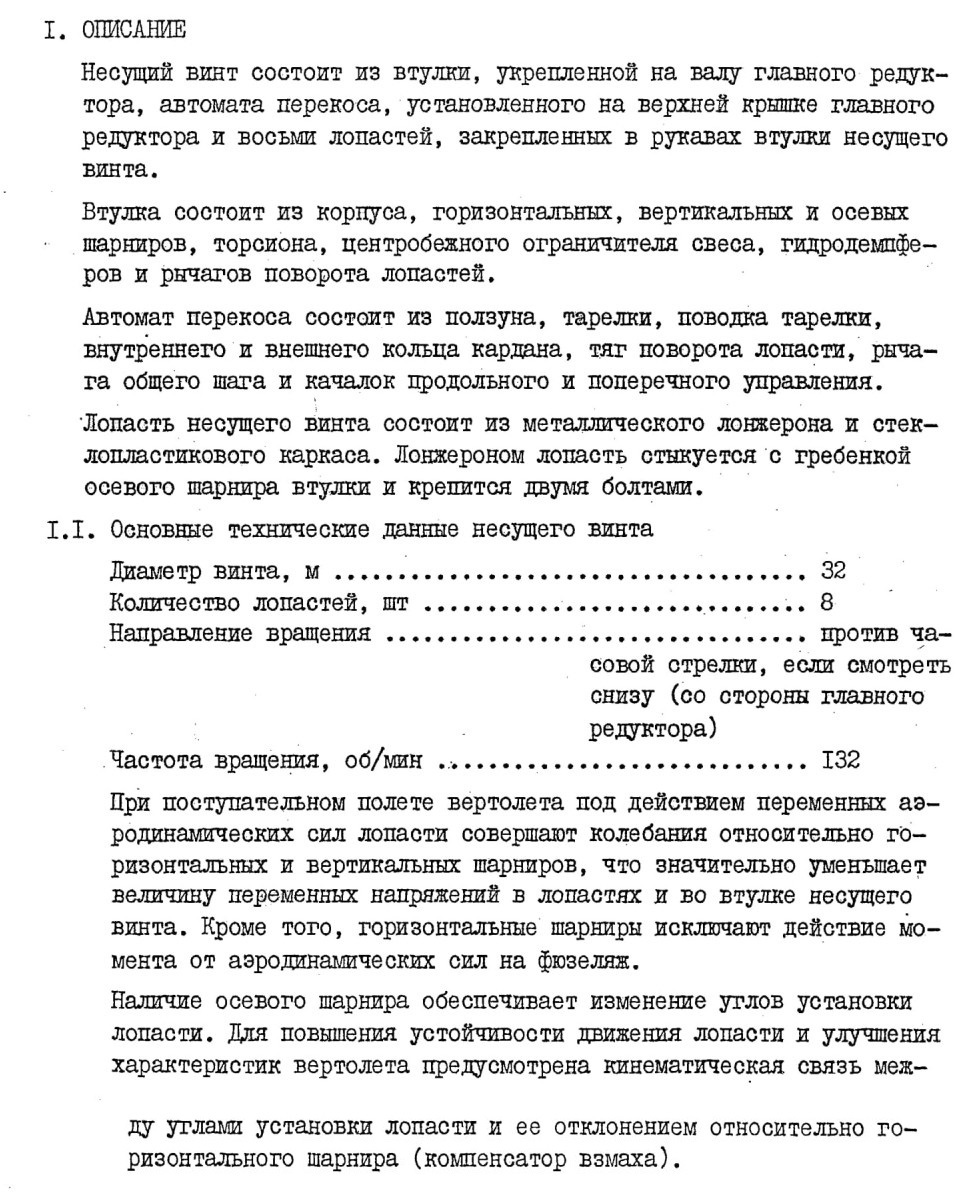

НЕСУЩИЙ ВИНТ - ОПИСАНИЕ И РАБОТА
