Вертолет Ми-26Т. Планер (Книга 2). Двери, люки, створки, фюзеляж, стабилизатор, фонарь, окна - часть 1

ВЕРТОЛЕТ МИ-26Т

РУКОВОДСТВО ПО ТЕХНИЧЕСКОЙ ЭКСПЛУАТАЦИИ

209.00.00.000 РЭ КНИГА 2 ПЛАНЕР ( В 2-х ЧАСТЯХ )

ЧАСТЬ I
РАЗДЕЛЫ : 052.00.00 ДВЕРИ, ЛЮКИ, СТВОРКИ

053.00.00 ФЮЗЕЛЯЖ

055.00.00 СТАБИЛИЗАТОР

056.00.00 ФОНАРЬ, ОКНА
1987 г.

ВВЕДЕНИЕ

Настоящее Руководство по технической эксплуатации (РЭ) содержит сведения, необходимые для изучения конструкции агрегатов, систем и вертолета в целом, а также указания по их техническому обслуживанию.

Указания по техническому обслуживанию содержатся в технологических картах, перечень которых приведен на странице 301 каждого раздела.

Для удобства пользования, необходимые для выполнения подготовок вертолета к полету и регламентных работ технологические карты собраны по видам подготовки и специальностям в отдёльные 10 книг, являющихся приложением к настоящему РЭ.

Цифры в скобках после названия техкарты на стр.301 указывают в.

каком приложении помещена данная техкарта.

Перечень и сроки проведения работ, выполняемых при различных видах-подготовок, вертолета и регламентных работах, карты смазки, а также таблицы моментов затяжки резьбовых соединений приведены в Регламенте технического обслуживания вертолета (РО),причем номера пунктов. (РО) совпадают с номерами соответствующих технологических карт,....

Указания по запуску двигателей и эксплуатации систем в полете приведены в Руководстве по летной эксплуатации вертолета МИ-26Т.

Руководство по технической эксплуатации состоит из 7 книг, включающих следующие разделы:

Книга I. Общие сведения о вертолете

000.00.00 Вертолет

006.00.00 Размеры и площади

007.00.00 Установка на подъемники

008.00.00 Нивелировка и взвешивание

009.00.00 Буксировка и руление

010.00.00 Стоянка и швартовка

011.00.00 Надписи и трафареты

012.00.00 Обслуживание

020.00.00 Стандартизованные технологические Процессы

Книга II. Планер (Из двух частей)

Чат-1

052.00.00. Двери, люки, створки

053.00.00 Фюзеляж

055.00.00 Стабилизатор

056.00.00 Фонарь, окна

Часть 2

065.00.00 Несущие и рулевые винты

Книга Ш. Вертолетные системы (Из четырех частей)

Часть I

021.00.00. Система кондиционирования воздуха

025.00.00. Бытовое оборудование

026.00.00 Противопожарное оборудование

Часть 2

028.00.00 Топливная система

029.00.00 Гидравлическая система

Часть 3

030.00.00 Противообледелительная система

032.00.00 Шасси :

Часть 4 ;

036.00.00 Пневматическая система

148.00.00. Система охлаждения различных устройств (изделий)

Книга 1У.Силовая установка (Из трех частей)

Часть I

049.00.00. Бортовые вспомогательные силовые установки

071.00.00 Силовая установка

Часть 2

072.00.00. Двигатель

073.00.00 Топливная система двигателя

075.00.00 Система отбора воздуха

076.00.00 Система регулирования двигателя.

077.00.00 Приборы контроля двигателя

079.00.00 Масляная система

080.00.00 Система запуска Часть 3

084.00.00 Трансмиссия

Книга У. Радиоэлектронное оборудование

023.00.00 Радиоаппаратура связи

110.00.00 Радиоаппаратура самолётовождения

113.00.00 Радиоаппаратура опознования, оповещения и активного ответа

132.51.00 Бортовая телевизионная аппаратура

Книга УГ; Десантно-транспортное оборудование

121.40.00 Шкворневые установки

127.00.00 Средства создания пассивных помех

129.00.00 Пиротехнические средства и устройства

130.00.00 Авиационные средства радиационной.., разведки

131.00.00 Санитарное оборудование

132.00.00 Десантно-транспортное оборудование

Книга УП. Авиационное оборудование (В двух частях)

Часть I

024.00.00 Система электроснабжения

033.00.00 Светотехническое оборудование

Часть 2

031.00.00 Приборное оборудование

034.00.00 Пилотажно-навигационное оборудование

035.00.00 Кислородное оборудование 110.24.07 Радиомагнитный индикатор РМИ-2

141.00.00 Комплексы функционально-связанного оборудования и пилотирования

142.00.00 Бортовые средства контроля и регистрации полётных данных

Номера разделов, подразделов и пунктов, отмеченные звездочкой (к) на страницах "Содержание" книг настоящего РЭ, относятся к комплектующим изделиям.

В отличии от стандартной комплектации вертолёты, в зависимости от решаемых задач, по желанию Заказчика, могут комплектоваться

- аппаратурой навигации и посадки КУРС-МП-70-04;

- самолётным ответчиком С0-72М ;

- самолётным дальномером СД-75 ;

- высотомером УВИД-15ФКГ (ВЭМ-72ФПВ.Г) ;

- спутниковой системой связи GPS - 600 (6РS - 1000)

- абонентским аппаратом АА.-3(из комплекта СПУ-8 для
штурмана-лидеровщика)

Вертолёты, поставляемые по заказу Министерства обороны, Министерства Внутренних дел и Министерства по чрезвычайным ситуациям Российской Федерации могут дополнительно комплектоваться:

- санитарным оборудованием ;

- десантным оборудованием ;

- шкворневыми установками ;

- устройством выброса УВ-26 ;

- бронеплитами ;

- радиостанцией ЯДРО-IE вместо ЯДРО-IИI ;

- радиостанцией Р-863 вместо одной радиостанции "БАКЛАН-20 ;

- радиостанцией Р-828 ;

- магнитофоном МС-61Б вместо "МАРС-БМ" ;

- изделием Л006ЛМ .

Примечание: Аппаратура и оборудование, отмеченные звездочкой ж) на вертолёте не установлены.

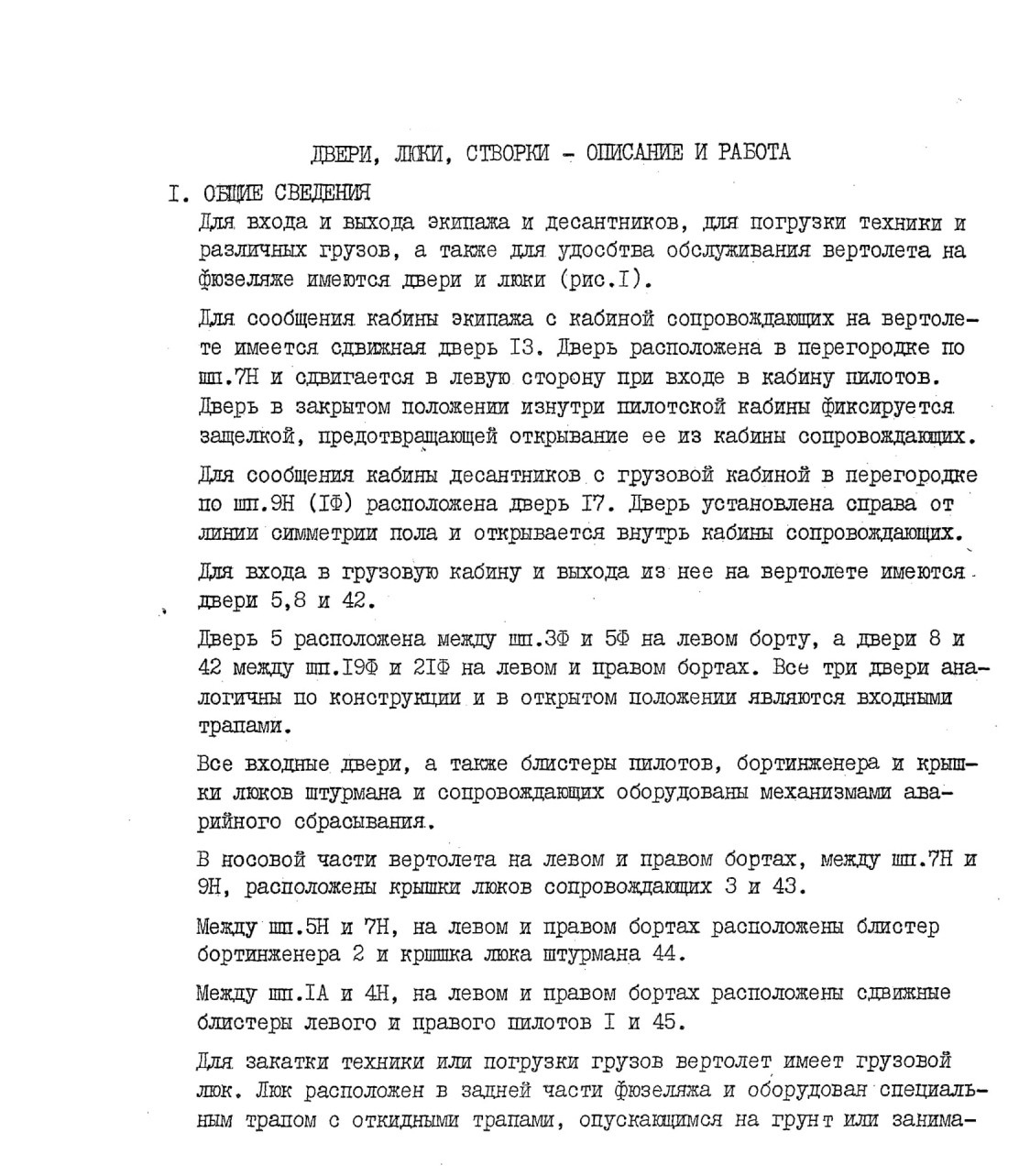

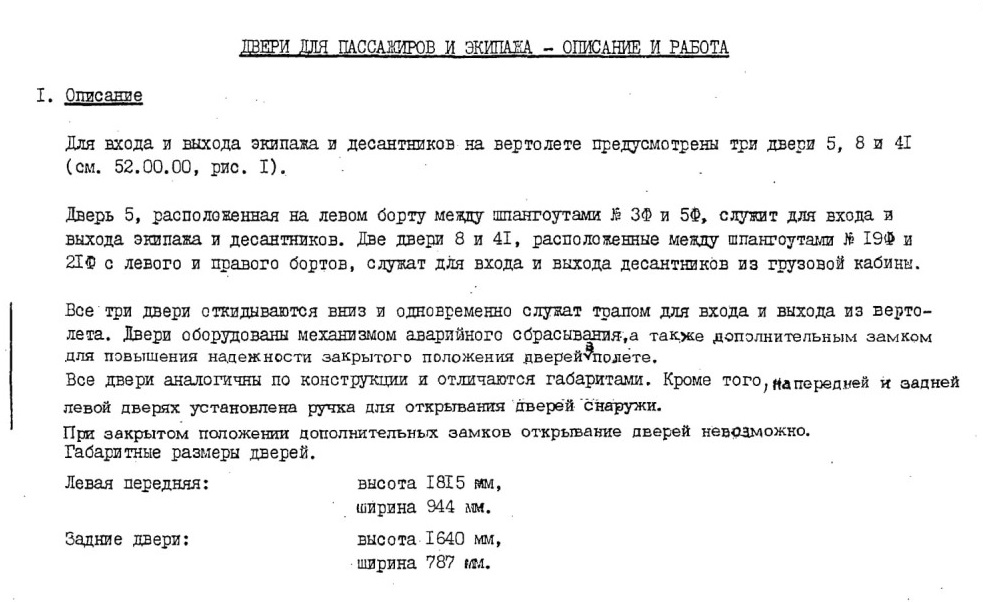

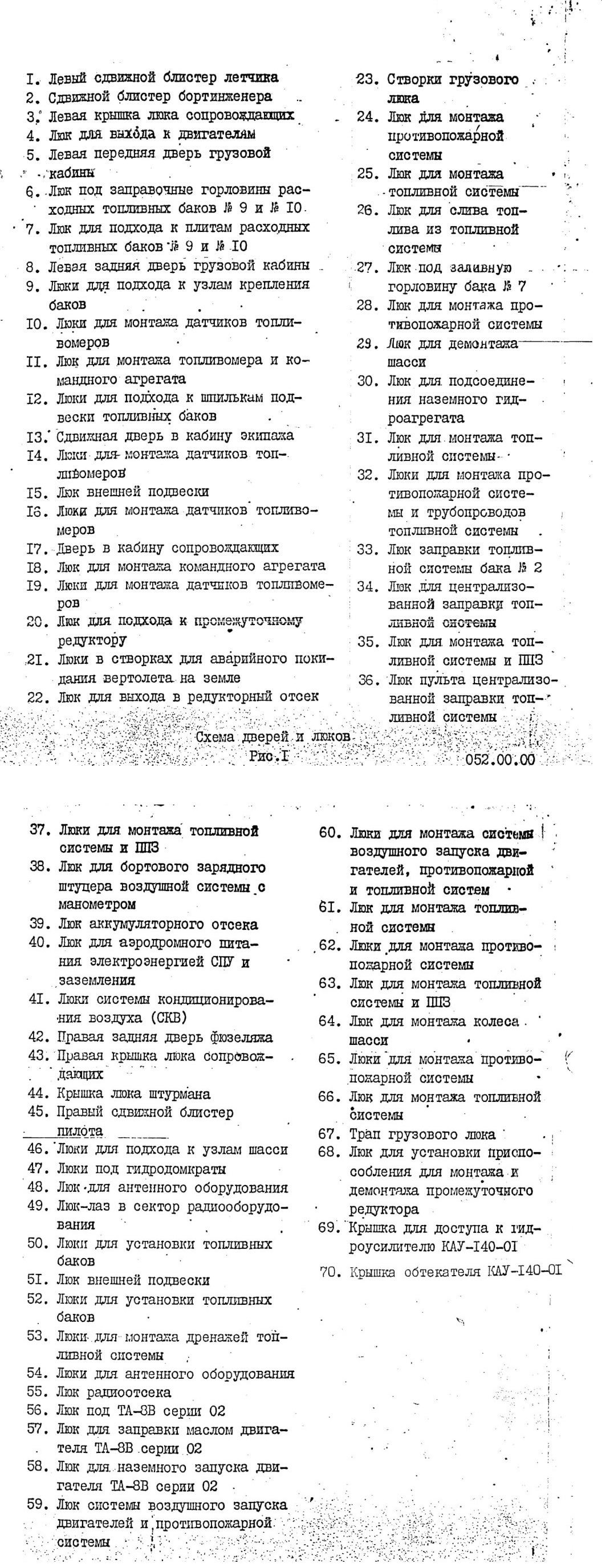

ДВЕРИ, ЛЮКИ, СТВОРКИ

содержание .. 1 2 ..

///////////////////////////////////////
