Примечание - Сообщение об отказе ОНК в режиме НАСТРОЙКА отображается в
левом нижнем углу индикатора БОИ. Без устранения причины отказа дальнейшая настройка
ОНК не имеет смысла.
Сообщения об отказе датчиков формируются по причине выхода определяемой
величины параметра за пределы диапазона его изменений (разрядной сетки АЦП) и могут
быть следствием отказа самого датчика или его неправильной "привязки" на кране
(например, движок переменного резистора датчика находится в “мертвой” зоне).
При появлении сообщения об отказе рекомендуется выключить и включить питание
ОНК с целью исправления случайных сбоев программы.
В процессе эксплуатации ограничителя допускаются единичные случаи появления
отказа "E65 Сбой программы". При неоднократных случаях появления этого отказа в
течение рабочей смены необходимо проверить надежность сочленения разъемов составных
частей ОНК (в первую очередь, - БОИ с КПЧ) и крепления проводов питания к клеммам
распределительного шкафа крана, а также проверить величину напряжения бортсети
машины. Если после выполнения указанных работ и устранения обнаруженных недостатков
вновь появляется отказ "E65", необходимо заменить неисправный блок БОИ.
7.4.4 Виды выдаваемых на ИЖЦ сообщений (кодов неисправности) об отказе
составных частей (или их устройств) ограничителя и их краткое описание, а также
возможные причины неисправности ОНК и способы их устранения приведены в таблице 5.
РАБОТЫ ПО УСТРАНЕНИЮ НЕИСПРАВНОСТЕЙ ОНК, ТРЕБУЮЩИЕ ВСКРЫТИЯ БЛОКОВ
И ДАТЧИКОВ, ДОЛЖНЫ ВЫПОЛНЯТЬ АТТЕСТОВАННЫЕ СПЕЦИАЛИСТЫ РЕМОНТНЫХ ИЛИ
СЕРВИСНЫХ ПРЕДПРИЯТИЙ, ИМЕЮЩИЕ СООТВЕТСТВУЮЩИЕ УДОСТОВЕРЕНИЯ.
7.4.5 При устранении некоторых неисправностей ОНК, указанных в таблице
5,
следует руководствоваться схемой подключения составных частей ОНК на кране (см. рисунок
2).
При этом измерение напряжения и электрического сопротивления проводят
соответственно при включенном и выключенном напряжении питания.
Таблица 5 - Неисправности ограничителя и способы их устранения
Характер и проявление неисправности
Способ устранения
Вид сообщения
Краткое описание сообщения
неисправности
E10 Датчики угла
Неисправен датчик вылета (ДВ) или
Выполнить п.7.4.6,
наклона или длины
его цепи
Заменить датчик наклона стрелы
стрелы
E30 Датчик поршн.
Неисправен датчик поршневого
Выполнить п.7.4.6,
давления (ДДЦП) или его цепи
Выполнить п.5.5,
E31 Датчик штоковый
Неисправен датчик
штокового
Выполнить п.7.4.6,
давления (ДДЦШ) или его цепи
Выполнить п.5.5,
Лист
ЛГФИ.408844.026 РЭ
55
Характер и проявление неисправности
Способ устранения
Вид сообщения
Краткое описание сообщения
неисправности
E40 Контр. пов. части
Неисправен контроллер поворотной
Выполнить п.7.4.6,
части (КПЧ) или его цепи
заменить
E55 Контр. оголовка
Неисправен контроллер оголовка
Выполнить п.7.4.6,
стрелы (КОС) или его цепи
заменить
E63 Линия связи
Сообщение о неисправности линии
Выполнить п.7.4.6
связи (цепей CANH и CANL)
E64 Сбой генератора
Сбой
генератора
(Кварцевый
Заменить плату контроллера БОИ
резонатор 3,64 МГц)
E65 Сбой программы
Сбой программы ограничителя
Заменить плату контроллера БОИ (см.
(Зависание процессора)
также пояснения в п. 7.4)
E66 КС программы
Контрольная сумма программы
Перепрограммировать БОИ.
Заменить плату контроллера БОИ
E67 Часы молчат
Часы (МС поз. D1) не отвечают на
Выключить и включить питание.
запрос процессора (БОИ)
Настроить часы по п. 5.3.
E68 Нет прерыв.1 сек
Часы
(МС поз. D1) не идут, нет
Заменить плату контроллера БОИ
прерывания 1 сек (БОИ)
E69 Сбой часов
Часы
(МС поз. D1) идут не
правильно (БОИ)
E70 Настр. память
Настроечная память
(поз. D6) не
Заменить плату контроллера БОИ
отвечает на запрос процессора
(БОИ)
E71 Память РП1
Память
1 РП
(МС поз. D7) не
Заменить плату контроллера БОИ
отвечает на запрос процессора
(БОИ)
E72 Память РП2
Память
2 РП
(МС поз. D9) не
Заменить плату контроллера БОИ
отвечает на запрос процессора
(БОИ)
E73 Память РП3
Память
3 РП
(МС поз. D12) не
Заменить плату контроллера БОИ
отвечает на запрос процессора
(БОИ)
E74 Uбс=ХХ.Х
Питание Uбс не в норме (ХХ.Х -
Проверить величину напряжения
измеренное значение напряжения)
питания
E75 Термостат
Термостат неисправен (БОИ)
Заменить плату контроллера БОИ
E76
Резерв
Лист
ЛГФИ.408844.026 РЭ
56
Характер и проявление неисправности
Способ устранения
Вид сообщения
Краткое описание сообщения
неисправности
E78 Длина стрелы
Не настроен датчик длины стрелы.
Настроить датчик по п. 5.7.
Неисправен датчик длины стрелы
Заменить датчик
E79 Угол стрелы
Не настроен или неисправен датчик
Настроить датчик по п. 5.8.
угла наклона стрелы
Заменить датчик угла
E80 Азимут
Не настроен датчик азимута (ДА).
Настроить датчик по п. 5.5.
Неисправен датчик азимута
Заменить датчик азимута
E81 Крен продольн.
Не настроен датчик крена
(ДК).
Настроить датчик по п. 5.6.
E82 Крен поперечн.
Неправильно установлен блок КПЧ
Неправильно установлен КПЧ (п. 4.2):
Неправильно установлен блок КПЧ в
ослабив винты крепления блока и
котором размещен ДК.
плавно сдвигая его в продольном или
в поперечном (в зависимости от кода
отказа)
направлении,
добиться
пропадания отказа; закрепить КПЧ в
новом положении так, чтобы
отображаемые на ИЖЦ значения
углов продольного и поперечного
Неисправен ДК
крена находились в диапазоне от
минус 8 до +8°; настроить датчик по п.
5.6.
Заменить КПЧ
E83 Огр. под. крюка
Сработал концевой выключатель
Опустить крюк
ограничения подъема крюка
E84 Огр. смат. каната
Сработал концевой выключатель
Поднять крюк
ограничителя витков на барабане
E85 Телескоп
Недопустимый вес при выдвижении
Опустить груз. Выдвинуть
(или
(или втягивании) стрелы
втянуть) стрелу
E86 Ускоренная
Недопустимый вес при работе
Данный груз не подлежит подъему с
ускоренной лебедкой
ускорением
E87 Запасовка
Груз слишком велик для данной
Сменить используемую кратность
запасовки
запасовки каната на большую
E88 Вылет велик
Сработало ограничение по вылету
Уменьшить вылет стрелы
E89 Вылет мал
Сработало ограничение по вылету
Увеличить вылет стрелы
E90 Блокировка 1
Работа крана при нажатой кнопке
Отпустить кнопку БЛК
БЛК
E91 Блокировка 2
Блокировка реле перемычкой
Удалить перемычку
Лист
ЛГФИ.408844.026 РЭ
57
Характер и проявление неисправности
Способ устранения
Вид сообщения
Краткое описание сообщения
неисправности
E92 Блокировка 3
Выход реле отключен от схемы
Подключить реле к схеме управления
управления краном
крана
E94 Не раб. зона
Стрела находится над кабиной в
Вывести стрелу в рабочую зону.
неполностью втянутом положении
Опустить груз и втянуть стрелу при ее
или с грузом
укладке в транспортное положение
E95 Пов. вправо
Сработало ограничение по повороту
Повернуть стрелу влево
вправо
E96 Пов. влево
Сработало ограничение по повороту
Повернуть стрелу вправо
влево
E97
Резерв
E98
Резерв
E99
Резерв
E100
Резерв
E101 ЛЭП 0,22-1 кВ
Работа в зоне ЛЭП
Ввести координатную защиту или
E102 ЛЭП 6-10 кВ
Работа в зоне ЛЭП
перейти на другой
(более высокий)
E103 ЛЭП 20-35 кВ
Работа в зоне ЛЭП.
диапазон напряжений ЛЭП (п. 7.3.7)
E104 ЛЭП 110-450 кВ
Работа в зоне ЛЭП.
E105 ЛЭП 500-750 кВ
Работа в зоне ЛЭП.
7.4.6 Поиск неисправностей, связанных с отказом линии связи, следует выполнять
в указанной ниже последовательности.
Поиск неисправностей осуществлять с помощью электроизмерительного прибора,
предназначенного для эксплуатации при тех климатических условиях, при которых
проводится поиск неисправности (например, с помощью прибора комбинированного Ц4352-
М1, предназначенного для эксплуатации в диапазоне рабочих температур от минус 10 до
плюс
35С, позволяющего измерять постоянное напряжение до
30 В, электрическое
сопротивление
до 1 кОм и имеющего класс точности 1,0).
Электроизмерительный прибор должен быть поверен.
При выключенном питании открыть крышку КПЧ отключить разъем датчика азимута
Лист
ЛГФИ.408844.026 РЭ
58
Проверить отсутствие короткого замыкания (КЗ) между контактами разъемов линии
связи, затем сопротивление между контактами 6 и 7 разъема датчика азимута.
Полностью собранная линия имеет сопротивление
(60±5) Ом
(параллельное
соединение двух резисторов сопротивлением по 120 Ом, находящихся в начале и в конце
линии; один из этих резисторов находиться в БОИ, второй - в ДВ).
Включить питание проверить величину напряжения на линии связи. Напряжение на
проводах CANH (контакт 6) и CANL (контакт 7) исправной линии относительно минусового
провода (контакт 4) должно быть равно +(2,5±0,2) В.
Если напряжение отличается от указанного, последовательно отсоединяя разъемы
при выключенном питании определить неисправный блок или датчик.
Проверить наличие постоянного напряжения
(3,3±0,3)В,
(5±03)В,
(24±8)В
соответственно на контактах 1,2,3 разъема относительно 4.
На клеммах платы БОИ линии связи приняты следующие цифровые обозначения
цепей:
Ж - цепь "+24 V";
C - цепь GND (ОБЩ);
Э - цепь ЭКРАН;
Б - цепь CANH;
Ф - цепь CANL.
После обнаружения неисправности необходимо заменить отказавший блок.
7.4.7 Если ОНК не разрешает выполнять какое-либо движение крана, необходимо
сначала проверить правильность подключения дискретных сигналов крана к КПЧ (см. п. 5.2) и
убедиться, что программа ОНК разрешает выполнение этого движения (по наличию цифры 1
в разряде соответствующего выходного реле) в меню "диагностика". Проверить
правильность подключения выходных реле КПЧ.
7.4.8 Если после выполнения рекомендуемых в пп. 7.4.2-7.4.7 работ устранить
неисправность не представляется возможным, отказавшая составная часть ограничителя
должна быть направлена на ремонт заводу-изготовителю ОНК или сервисному предприятию.
7.4.9 Адреса предприятий, выполняющих сервисное обслуживание и ремонт ОНК,
приведены в паспорте ограничителя ЛГФИ.408844.026 ПС.
Лист
ЛГФИ.408844.026 РЭ
59
7.4.10 При описании отказа ограничителя и/или его составной части в процессе
эксплуатации необходимо подробно указывать характер и условия проявления дефекта:
- наименование и адрес предприятия, предъявившего претензию;
- тип крана, на котором эксплуатируется ограничитель;
- номер модификации ОНК и его порядковый номер;
- время наработки ОНК в составе крана до отказа;
- код выдаваемого на ИЖЦ сообщения об отказе;
- информацию на всех трех информационных окнах
- состояние единичных индикаторов (светодиодов) ограничителя;
- описание ситуации при описываемом отказе (какой груз, на каком реальном вылете,
на какой грузовой характеристике, реальную длину стрелы и угла поворота)
- другие сведения, способствующие поиску неисправности в отказавшей составной
части (блоке или датчике) ограничителя.
8 Техническое обслуживание
8.1 Общие указания
Техническое обслуживание
(ТО) предусматривает выполнение операций по
поддержанию работоспособного и исправного состояния ограничителя ОНК-160С в течение
его срока службы. ТО обеспечивает постоянную готовность ограничителя к эксплуатации,
безопасность работы крана.
Установленная настоящим руководством периодичность обслуживания ограничителя
должна соблюдаться при любых условиях эксплуатации и в любое время года.
ТО ограничителя проводить одновременно с техническим обслуживанием крана.
При ТО ограничителя соблюдать меры безопасности, предусмотренные при
проведении технического обслуживания крана.
Для проведения ТО необходимо своевременно подготовить требуемые материалы,
приборы и инструменты. Кран поместить в крытое, не задымленное, а зимой - в утепленное
помещение.
8.2 Виды технического обслуживания
Техническое обслуживание ограничителя в зависимости от периодичности и объема
работ подразделяется на следующие виды:
- ежесменное ТО (ЕО);
Лист
ЛГФИ.408844.026 РЭ
60
- первое периодическое техническое обслуживание (ТО-1);
- второе периодическое техническое обслуживание (ТО-2);
- сезонное ТО (СО).
8.3 Порядок технического обслуживания
8.3.1 Ежесменное техническое обслуживание
ЕО производится машинистом перед началом работы.
ЕО предусматривает следующие виды работ:
- внешний осмотр и очистка блоков и датчиков от пыли и грязи;
- проверка функционирования ограничителя: отсутствие повреждений ИЖЦ,
сигнальных и единичных индикаторов, элементов коммутации;
- проверка работоспособности ограничителя путем подъема контрольного груза и
сравнения показаний массы и вылета, отображаемых на ИЖЦ, с реальными значениями
массы поднимаемого груза и установленного (по рулетке) вылета. Отличие сравниваемых
значений не должны превышать: по массе груза ±5 %; по вылету ±1,5 %.
8.3.2 Первое периодическое техническое обслуживание (ТО-1)
ТО-1 производится наладчиком приборов безопасности не реже 1 раза в месяц.
ТО-1 предусматривает проверку ограничителя контрольными грузами (см. п. 8.3.5) и,
при необходимости, подстройку ОНК по результатам его проверки.
8.3.3 Второе периодическое техническое обслуживание (ТО-2)
ТО-2 производится наладчиком приборов безопасности не реже 1 раза в квартал.
ТО-2 предусматривает выполнение работ ЕО и ТО1, и коррекцию, при
необходимости, хода часов (см. п. 7.3.5).
8.3.4 Сезонное техническое обслуживание
СО проводится при подготовке к зимнему и летнему сезону эксплуатации крана.
СО производится машинистом (работы по п. 8.3.4, а-г) и наладчиком приборов
безопасности (работы по п. 8.3.4, д-ж).
СО предусматривает следующие виды работ:
а) работы ЕО;
б) проверку состояния датчиков, соединительных кабелей и разъемов;
в) проверку состояния уплотнений (в том числе и кабины) и лакокрасочных покрытий;
г) устранение обнаруженных недостатков;
д) проверку ограничителя контрольными грузами (см. п. 8.3.5);
Лист
ЛГФИ.408844.026 РЭ
61
е) подстройку ОНК, при необходимости, по результатам его проверки по п. 8.3.5;
ж) считывание, при необходимости, информации о наработке крана по п. 7.3.4;
з) считывание, при необходимости, информации с РП в соответствии с инструкцией
ЛГФИ.301412.101 И1 (входит в комплект поставки считывателя СТИ-3);
и) корректировку, при необходимости, хода часов (см. п. 7.3.5).
8.3.5 Проверка ограничителя с контрольными грузами
ОПЕРАЦИИ ПО ПОДСТРОЙКЕ ОГРАНИЧИТЕЛЯ, УКАЗАННЫЕ В П. 8.3.5, ДОЛЖЕН
ПРОВОДИТЬ НАЛАДЧИК ПРИБОРОВ БЕЗОПАСНОСТИ.
При выполнении операций по п. 8.3.5 использовать:
- набор аттестованных испытательных грузов, масса которых измерена с
погрешностью не более 1 %;
- рулетку измерительную металлическую класса точности 2 по ГОСТ 7502-98
(например, ЗПК3-100АУЛ/1). Длина рулетки при измерении вылета должна быть не менее
максимального значения вылета для данного типа крана.
Вылет должен быть установлен по рулетке с погрешностью не более 2 см.
Рулетка должна быть поверена.
Работы по п. 8.3.5 вести в режиме наибольшей грузоподъемности.
Примечание - Допускается проводить проверку ограничителя по методике и на
вылетах, указанных в руководстве по эксплуатации крана, а также добиваться срабатывания
ограничителя путем увеличения вылета.
Выполнить работы по п. 6.4.
Если ограничитель не удовлетворяет п. 6.4, выполнить настройку ОНК по п. 5.
Закрыть и опломбировать крышку кнопки НАСТРОЙКА.
Сделать отметку о проведенных работах в паспортах ограничителя и крана.
9 Упаковка, правила хранения и транспортирования
9.1 Перед упаковыванием ограничитель законсервировать по ГОСТ 9.014-78 для
условий хранения группы изделий III-1, вариант временной защиты ВЗ-10 или В3-14 с
предельным сроком защиты без переконсервации шесть месяцев.
9.2
Законсервированный ограничитель и эксплуатационную документацию
упаковывать в ящики по ГОСТ 2991-85.
Лист
ЛГФИ.408844.026 РЭ
62
Перед упаковыванием ограничителя транспортную тару выстлать бумагой
битумированной ГОСТ 515-77 или парафинированной ГОСТ 9569-79 таким образом, чтобы
концы бумаги были выше краев тары на величину, большую половины длины и ширины
ящика.
В каждый ящик с ограничителем вложить упаковочный лист, содержащий:
- наименование предприятия-изготовителя или его товарный знак;
- наименование или обозначение (шифр) изделия;
- перечень составных частей изделия и их количество;
- дату упаковывания;
- штамп упаковщика и контролера.
9.3 Условия хранения в части воздействия климатических факторов должны
соответствовать условиям хранения 5 (ОЖ4) по ГОСТ 15150-69 для изделий исполнения
группы У: температура воздуха от минус 50 до плюс 60 °С, относительная влажность воздуха
до 100 % при температуре плюс 25 С.
Хранение ограничителей производить в закрытых складских помещениях в упаковке
предприятия-изготовителя в нераспечатанном виде.
В помещении для хранения не должно быть токопроводящей пыли, кислот, щелочей
и других агрессивных примесей.
Срок хранения ограничителей - не более шести месяцев.
9.4 Ограничители допускают транспортировку всеми видами крытых транспортных
средств в соответствии с ГОСТ 20790-93 и правилами перевозок грузов, действующими на
данном виде транспорта.
Условия транспортирования в части воздействия климатических факторов должны
соответствовать условиям хранения 5 (ОЖ4) ГОСТ 15150-69: температура воздуха от минус
50 до плюс 60 °С, относительная влажность воздуха до 100 % при температуре плюс 25 С.
Расстановка и крепление ящиков с ОНК в транспортных средствах должны
исключать возможность их перемещения, ударов, толчков и воздействия атмосферных
осадков.
9.5 При хранении и транспортировании допускается укладка ящиков с
ограничителями не более чем в три ряда. Ящики должны находиться в положении,
соответствующем манипуляционным знакам.
Лист
ЛГФИ.408844.026 РЭ
63
Приложение А
Обязтельное
Режимы работы ОНК-160С на кранах
А.1 Режимы работы ОНК на кране КС- 35714К-3, КС- 35714К-3
- код Р-0 опоры полностью выдвинуты, работа основной крюковой подвеской
- код Р-1 опоры полностью выдвинуты работа вспомогательной крюковой подвеской на
гуське
Лист
ЛГФИ.408844.026 РЭ
64
Приложение Б
(обязательное)
Схема подключения ОНК-160С к кранам
А1
А2
К
Блок
UБС
23
«БОИ»
+24 В
3
20В
отображения
UБС
24
4
ОБЩ
информации
GND
20
5
Экран
M
«БОИ-160С»
GND
6
CAN H
21
7
CAN L
GND
22
В1
1
3,3В
Скорость максимальная
701
Датчик
«ДА»
К1
13
4
ОБЩ
702
азимута
Скорость пониженная
К2
12
5
Экран
Если К1=0 и К2=0 то СТОП
«ДА»
8
Если К1=1 и К2=1 то СТОП
Азимут 1
9
Азимут 2
Ускоренная лебедка
705
D19
19
Ограничение сматывания каната
В2
704
D18
14
Ограничение подъема крюка
3
20В
703
D17
15
«ДВ»
Датчик
4
ОБЩ
Втягивание стрелы
808
D8
4
вылета
5
Экран
Выдвижение стрелы
807
D7
5
«ДВ»
6
CAN H
Подъем стрелы
806
D6
6
7
CAN L
Опускание стрелы
805
D5
7
Поворот вправо
804
D4
8
В3
Поворот влево
803
D3
9
2
5В
Датчик
802
«ДДЦ»
Опускание груза
4
ОБЩ
D2
10
давления
5
Экран
цифровой
Подъем груза
801
6
CAN H
«ДДЦ»
D1
11
7
CAN L
МЗОН
26
В4
23
ВЫХ
2
5В
Датчик
«ДДЦ»
4
ОБЩ
давления
5
Экран
16
КПК
цифровой
6
CAN H
«ДДЦ»
7
CAN L
КПЧ
Масса
24
Общ
25
Общ
24В
26
24В
ДДС
КОС

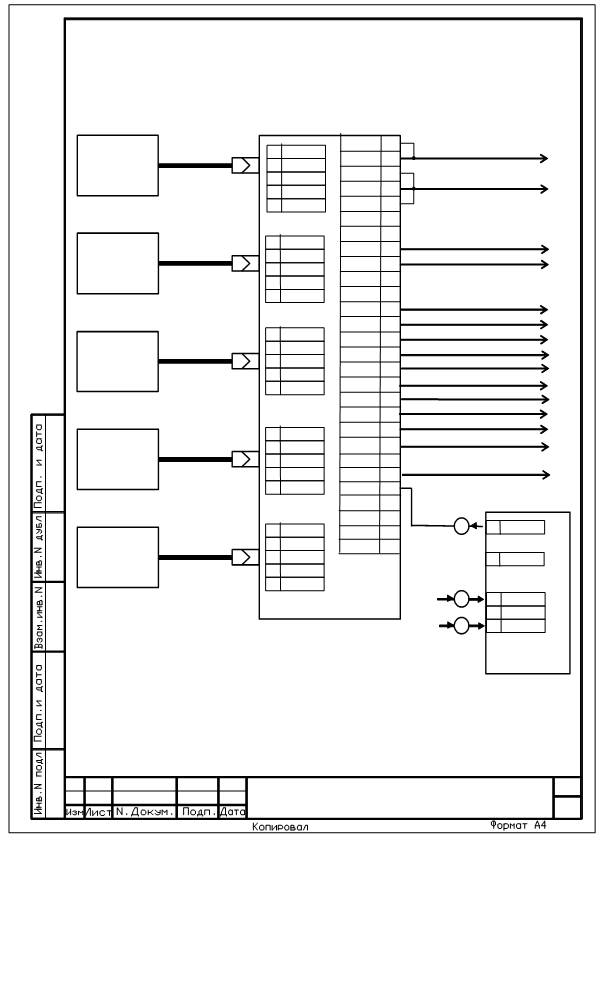

Рисунок Б.1 Схема включения ОНК-160С-01 на кране КС-35714К-3, КС-35715К-3
Лист
ЛГФИ.408844.026 РЭ
65
содержание .. 4 5 6 7 ..
|
|
