БЛОКИ ПИТАНИЯ БП, БП-01. Инструкция по проверке ЛГФИ.484461.009 И1 - часть 1
БЛОКИ ПИТАНИЯ
БП, БП-01
Инструкция по проверке
ЛГФИ.484461.009 И1
Содержание
1 Средства измерений и испытательное оборудование
4
2 Меры безопасности
5
3 Условия проверки изделия
5
4 Проверка
6
4.1 Проверка изделия на соответствие требованиям конструкторской и технологической
документации
6
4.2 Проверка изделия под напряжением
7
5 Контроль
12
ЛГФИ.484461.009 И1
Разраб.
Солодаев
Пров.
Затравкин
Блоки питания
01
2
13
БП, БП-01
Н. контр.
Кузнецова
Инструкция по проверке
Утв.
Косарев
Настоящая инструкция предусматривает порядок и методы проверки блоков питания
БП ЛГФИ.484461.009 и БП-01 ЛГФИ.484461.009-01 (в дальнейшем по тексту - изделие).
Изделие должно соответствовать комплекту конструкторской документации
ЛГФИ.484461.009.
Лист
ЛГФИ.484461.009 И1
3
1 Средства измерений и испытательное оборудование
1.1 Средства измерений и испытательное оборудование, применяемые при проверке
изделия, приведены в таблице 1.
Таблица 1 - перечень средств измерений и испытательного оборудования
Наименование и тип
Используемая техническая
Кол.,
(шифр, обозначение)
характеристика
шт.
Персональный компьютер
Операционная система DOS, WINDOWS - 95 или
совместимый с IBM/PC
WINDOWS - 98; объем ОЗУ не менее 32 Мбайт; на-
личие порта последовательного обмена СОМ1 или
СОМ2; наличие программного обеспечения
PR_KBK.EXE
1
Пульт ПТ1-ОНК-160Б
-
ЛГФИ.411252.016
1
Вольтметр цифровой В7-16
Измерение постоянного напряжения
5 В;
погрешность измерений не более
± (0,05 + 0,05 Uк/Ux ) %;
измерение сопротивления от 1 Ом до 10 МОм;
погрешность измерений не более
± (0,2 + 0,02 Rк/Rx ) %
1
Осциллограф С1-74
Наблюдение переменного напряжения амплитудой до
5 В и частотой от 4 кГц до 4 МГц
1
Частотомер электронно
-
Измерение частоты от 4 кГц до 4 МГц;
счетный Ф5041
погрешность измерений частоты не более
± ( 0 + 1/(fизм tсч)) %
1
Мегаомметр Ф4101
500 В; 50 МОм; погрешность измерений не более
± 1,5 % от длины шкалы
1
Жгут ЛГФИ.685022.016
-
1
Жгут ЛГФИ.685621.186-03
-
1
Жгут ЛГФИ.685621.187-01
-
2
Жгут ЛГФИ.685621.188-03
-
1
Лист
ЛГФИ.484461.009 И1
4
Средства измерений и испытательное оборудование должны обеспечивать получение
режимов проверки, иметь документацию, подтверждающую их характеристики (паспорт или
формуляр), и подвергаться периодическим поверкам (аттестации) согласно графикам, дейст-
вующим на предприятии.
ЗАПРЕЩАЕТСЯ ПРИМЕНЯТЬ СРЕДСТВА ИЗМЕРЕНИЙ И ИСПЫТАТЕЛЬНОЕ
ОБОРУДОВАНИЕ, СРОК ОБЯЗАТЕЛЬНЫХ ПОВЕРОК (АТТЕСТАЦИИ) КОТОРЫХ ИСТЕК.
1.2 Допускается использование средств измерений и испытательного оборудования
других типов, обеспечивающих получение режимов проверки и измерений параметров с ука-
занной в таблице 1 точностью.
2 Меры безопасности
ВНИМАНИЕ!
1 ПРИ ПРОВЕРКЕ ИЗДЕЛИЕ И ПУЛЬТ ПТ1-ОНК-160Б ПОДКЛЮЧАЮТСЯ К СЕТИ
~ 220 В, 50 Гц, ПРЕДСТАВЛЯЮЩЕЙ ОПАСНОСТЬ ДЛЯ ЖИЗНИ.
2 ПРИКОСНОВЕНИЕ К ВНУТРЕННИМ ЭЛЕМЕНТАМ ИЗДЕЛИЯ И ПУЛЬТА
ПТ1-ОНК-160Б ВОЗМОЖНО ТОЛЬКО ПОСЛЕ ОТКЛЮЧЕНИЯ ИХ ОТ СЕТИ ~ 220 В, 50 Гц.
3 КОРПУСА ИЗДЕЛИЯ И ПУЛЬТА ПТ1-ОНК-160Б ДОЛЖНЫ БЫТЬ ЗАЗЕМЛЕНЫ.
При работе с изделием, средствами измерений и испытательным оборудованием не-
обходимо выполнять требования безопасности в соответствии с действующими “Правилами
технической эксплуатации электроустановок потребителей” и “Правилами техники безопасно-
сти при эксплуатации электроустановок потребителей”, утвержденными Госэнергонадзором
РФ.
3 Условия проверки изделия
3.1 Все работы по проверке изделия проводятся в нормальных климатических услови-
ях (НКУ).
НКУ характеризуются следующими значениями:
- температура воздуха плюс (25 ± 10) °С;
- относительная влажность воздуха от 45 до 80 % ;
- атмосферное давление от 86 до 106 кПа (от 645 до 795 мм рт. ст.).
Примечание - При температуре воздуха выше плюс 30 °С относительная влажность не должна
превышать 70 %.
3.2 Измерение постоянного напряжения выполняется с погрешностью применяемых
средств измерений.
3.3 Защита от статического электричества - по ОСТ11.073.062-2001.
Лист
ЛГФИ.484461.009 И1
5
4 Проверка
4.1 Проверка изделия на соответствие требованиям конструкторской и
технологической документации
4.1.1 Проверить наличие на изделие и его составные части сопроводительной доку-
ментации (паспорт, маршрутный лист) и правильность ее заполнения.
4.1.2 Проверить изделие на соответствие конструкторской документации (КД) путем
его внешнего осмотра и сличения с КД ЛГФИ.484461.009.
4.1.3 Включить вольтметр PV1 (см. рисунки 1, 2). Переключить вольтметр PV1 в режим
измерения сопротивления. Установить предел измерения 1 кОм.
Проверить электромонтаж изделия на соответствие таблице соединений
ЛГФИ.484461.009 ТЭ4.
Величина сопротивления контролируемых цепей не должна превышать 2 Ом.
При обнаружении отсутствия электрического соединения выполнить электромонтаж
изделия в соответствие с таблицей соединений ЛГФИ.484461.009 ТЭ4.
4.1.4 Для всех исполнений изделия проверить отсутствие короткого замыкания (КЗ) в
положении "0", а затем в положении "I" тумблера "Пит.":
- между наконечниками 220:1 и 220:2;
- между наконечником 220:1 и корпусом;
- между наконечником 220:2 и корпусом.
При выявлении цепей с сопротивлением менее 5 Ом, устранить замыкание и выпол-
нить электромонтаж в соответствие с таблицей соединений ЛГФИ.484461.009 ТЭ4.
4.1.5 Для изделия исполнения ЛГФИ.484461.009 проверить отсутствие КЗ:
- между контактами 1, 2, 3, 4 разъема Х7 (БРС);
- между контактами 1, 2, 3, 4 разъема Х7 (БРС) и корпусом изделия.
При выявлении цепей с сопротивлением менее 5 Ом, устранить замыкание и выпол-
нить электромонтаж в соответствие с таблицей соединений ЛГФИ.484461.009 ТЭ4.
4.1.6 Для изделия исполнения ЛГФИ.484461.009-01 проверить отсутствие КЗ на плате
ЛГФИ.301411.249-02:
- между цепями "24 В", "5 В", "3,3 В", "Общий";
- между сигнальными цепями "V", "R", "CANH", "CANL";
- между цепями "24 В", "5 В", "3,3 В", "Общий" и сигнальными цепями "V", "R", "CANH",
"CANL";
Лист
ЛГФИ.484461.009 И1
6
- между цепями "24 В", "5 В", "3,3 В", "Общий", "V", "R", "CANH", "CANL" и корпусом из-
делия.
При выявлении цепей с сопротивлением менее 5 Ом, устранить замыкание между вы-
водами электрорадиоэлементов и печатными проводниками платы ЛГФИ.301411.249-02, кон-
тактами разъемов изделия и выполнить электромонтаж в соответствие с электрической схемой
ЛГФИ.301411.249 Э3 и таблицей соединений ЛГФИ.484461.009 ТЭ4.
4.1.7 Для всех исполнений изделия проверить мегаомметром с номинальным испыта-
тельным напряжением UИСП = 500 В электрическое сопротивление изоляции изделия в поло-
жении "0", а затем в положении "I" тумблера "Пит.":
- между наконечником 220:1 и корпусом;
- между наконечником 220:2 и корпусом;
- между контактом 2 разъема X7 (БРС) и корпусом.
4.1.8 Изделие считают выдержавшим испытание, если при подаче испытательного на-
пряжения не произошло пробоя или поверхностного перекрытия, электрическое сопротивле-
ние изоляции составляет не менее 50 МОм и изделие соответствует пп. 4.2.3, 4.2.5 - 4.2.10.
4.2 Проверка изделия под напряжением
4.2.1 Собрать схему подключения для соответствующей модификации изделия (см.
рисунки 1 и 2), предварительно установив:
а) на пульте А1 тумблер ПИТ в выключенное (нижнее) положение;
б) на осциллографе PF2 тумблер СЕТЬ в выключенное (нижнее) положение;
в) на частотомере PF1:
- тумблер ОПОРНЫЙ ГЕНЕРАТОР (на задней стенке прибора) - в положение ВНУТР.;
- тумблер СЧЕТ - СУММИРОВАНИЕ (на задней стенке прибора) - в положение СЧЕТ;
- переключатель ВРЕМЯ СЧЕТА - в положение 1;
- переключатель РОД РАБОТЫ - в положение f;
- переключатель МЕТКИ ВРЕМЕНИ - в положение 1;
- переключатель полярности по ВХОДУ I - в положение, соответствующее измерению
прямоугольных импульсов положительной полярности "_П_";
- ручку потенциометра ВРЕМЯ ИНДИКАЦИИ - в крайнее левое положение;
- тумблер АВТОМАТ. - РУЧН. ВНЕШН. - в положение АВТОМАТ.
Лист
ЛГФИ.484461.009 И1
7
4.2.2 Переключить вольтметр в режим измерения постоянного напряжения. Устано-
вить предел измерения 10 В. Установить тумблер ПИТ пульта А1 во включенное (верхнее) по-
ложение.
4.2.3 Проконтролировать вольтметром напряжения в цепях изделия относительно це-
пи "Общий" на соответствие таблице 2 и электрической схеме ЛГФИ.301411.249 Э3.
Примечания
1 При предъявлении изделия ОТК проверять напряжения только на выходных разъемах
Х5 ("ДУЦ"), Х6 ("БОИ"), Х7 ("БРС")
2 Операции по пп. 4.2.4 - 4.2.12 для изделия исполнения ЛГФИ.484461.009 не выполнять.
Таблица 2 - контролируемые напряжения в цепях изделия
Цепь
Напряжение, В
БП ЛГФИ.484461.009
БП-01 ЛГФИ.484461.009-01
Х5:1 ("ДУЦ"), Х6:3 ("БОИ"),
Х6:3 ("БОИ"), Х7:1 ("БРС")
от
20,4 до
29,9
Х7:1 ("БРС")
D1.3, D2.3, D2.4
от
4,90 до
5,10
D2.5, D2.6, D2.7, D2.8, D4.1,
от
3,25 до
3,35
D4.64, КТ3, КТ4
D1.6, D1.7
от
2,35 до
2,65
-------------
Примечание - Элементы D1, D2, D4 и контактные площадки КТ3, КТ4 расположены на плате
ЛГФИ.301411.249-02.
4.2.4 Включить компьютер, частотомер и осциллограф.
Установить на частотомере переключатель УВЧ / УПТ - в положение УПТ 1/1.
Проконтролировать осциллографом наличие, а частотомером значение частоты сиг-
нала в контрольной точке КТ1 платы ЛГФИ.301411.229-02.
Значение частоты в контрольной точке КТ1 должно составлять от 4094 Гц до 4098 Гц.
Установить на частотомере переключатель УВЧ / УПТ - в положение УВЧ 1/1.
Проконтролировать осциллографом наличие, а частотомером значение частоты сиг-
нала в контрольной точке КТ2 платы ЛГФИ.301411.229-02.
Значение частоты в контрольной точке КТ2 должно составлять от 3276700 Гц до
3276900 Гц.
Лист
ЛГФИ.484461.009 И1
8
~220 В,
A2
A1
50 Гц
220:1
220 В
220:2
~220 В,
PV1
50 Гц
А1 - пульт ПТ1-ОНК-160Б ЛГФИ.411252.016;
А2 - изделие;
PV1 - вольтметр В7-16

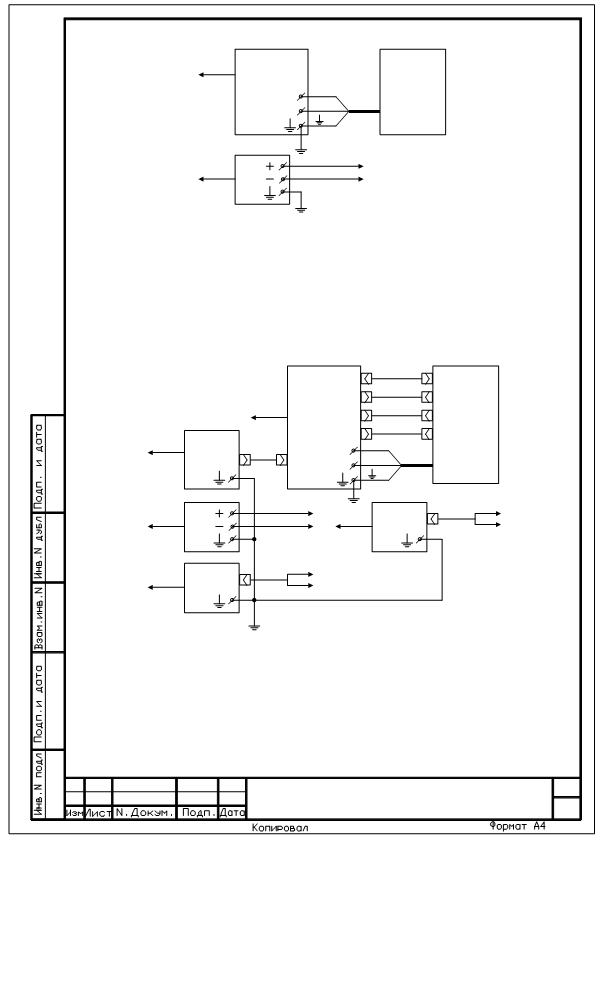

Рисунок 1 - схема подключения для проверки изделия исполнения ЛГФИ.484461.009
К2
A1
БП
БРС
A2
К3
Вылет
R
~220 В,
К4
Ветер
V
50 Гц
К5
ДУЦ
ДУЦ
~220 В,
220:1
ПК
K1
COM2
Адаптер
220 В
220:2
50 Гц
~220 В,
~220 В,
Вход I
PV1
PF2
50 Гц
50 Гц
~220 В,
Вход I
PF1
50 Гц
А1 - пульт ПТ1 - ОНК - 160Б ЛГФИ.411252.016;
К3, К4 - жгут ЛГФИ.685621.187-01;
А2 - изделие;
К5 - жгут ЛГФИ.685621.188-03;
ПК - персональный компьютер;
PV1 - вольтметр В7-16;
К1 - жгут ЛГФИ.685022.016;
PF1 - частотомер Ф5041;
К2 - жгут ЛГФИ.685621.186-03;
PF2 - осциллограф С1-74
Рисунок 2 - схема подключения для проверки изделия исполнения ЛГФИ.484461.009-01
Лист
ЛГФИ.484461.009 И1
9
4.2.5 Запустить на компьютере программу PR_KBK.EXE для проверки изделия.
Проконтролировать вывод на экран монитора основного окна (см. рисунок 3) и отсут-
ствие сообщений типа: "Адрес: X / Попытка X - Ошибка! Изделие не исправно или не под-
ключено", "Ошибка считывания идентификатора по КС".
Если на экран монитора выводится сообщение: "Ошибка! Нет ответа ни по одному
из адресов в диапазоне от 3 до 6. Изделие не исправно или не подключено!", необходимо
проверить правильность соединений на соответствие схеме подключения (см. рисунок 2).
0
Вывести рабочие параметры
Выход - Esc
Модификация программы: X Версия: X
Субадрес: X
Рисунок 3 - основное окно программы PR_KBK.EXE
4.2.6 Нажать на клавиатуре компьютера клавишу 0, или, используя клавиши
,
,
,
, Home, End, Page Up, Page Down, установить курсор на пункт меню Вывести рабочие па-
раметры и нажать клавишу Enter.
Проконтролировать вывод на экран монитора сообщения согласно рисунку 4.
ВЫВОД НА ЭКРАН ЗНАЧЕНИЙ ПАРАМЕТРОВ, ИЗМЕРЯЕМЫХ КБК
---------------------------------------------------------------------------------------------------------------------------------------
ENTER - Начать опрос, ESC - Выход
Рисунок 4 - сообщение при выборе режима вывода рабочих параметров
Лист
ЛГФИ.484461.009 И1
10
