Радиостанция типа Р-352. Техническое описание и руководство по эксплуатации (1965 год) - часть 2

III. ПОРЯДОК РАБОТЫ И СВЕРТЫВАНИЕ

Для ведения связи:

— надень на себя радиостанцию;

— подгони по длине резиновое оголовье, одень гарнитуру;

— включи питание радиостанции, тумблером «вкл.» и слушай.-

При исправном приемнике в телефоне слышен ровный шум, исчезающий когда корреспондент начинает работу.

При работе на передачу: 1) нажми кнопку «передача нажать», 2) говори нормальным голосом, внятно, не торопясь, 3) отпусти кнопку и слушай.

При получении указания об окончании связи и свертывании сообщи об этом корреспонденту и проведи свертывание радиостанции в следующем порядке:

— выключи питание радиостанции;

— сними гарнитуру;

— сними радиостанцию с плеча;

— сними антенну;

— сдвинь надставку антенны;

— сложи антенну кольцом, начиная с верха;

— уложи антенну и гарнитуру в чехол.

Смена аккумуляторов

Признаком разряда аккумуляторов является снижение уровня собственных шумов приемника до их исчезновения. Если при измерении вольтметром, напряжение на одном из аккумуляторов в режиме «передача» окажется ниже 1,37 в, то аккумуляторы подлежат замене.

Замену аккумуляторов производить в следующем порядке:

— открыть крышку аккумуляторного отсека, отключить провода от аккумуляторов;

— вынуть разряженные аккумуляторы;

— вставить свежезаряженные аккумуляторы;

— подключить к аккумуляторам провода, согласно обозначений полярности;

— закрыть крышку аккумуляторного отсека.

Правила сбережения и ухода за радиостанцией

Радиостанцию нужно содержать в чистоте:

— не допускать попадания воды внутрь корпуса;

— проводить систематический, наружный осмотр и по мере обнаружения неисправностей своевременно сдавать в ремонт.

Внутренний осмотр и ремонт приемопередатчика радиостанции производить только специалисту в хорошо оборудованной мастерской.

Для поддержания нормальной работоспособности радиостанции необходимо:

— хорошо изучить и выполнять правила работы на радиостанции;

— периодически проверять основные технические характеристики радиостанции в специальных радиомастерских:

а) при эксплуатации — не реже одного раза в месяц;

б) при хранении или консервации — не реже двух раз в год;

— после работы в условиях плохой погоды необходимо просушить радиостанцию в сухом хорошо вентилируемом помещении с температурой воздуха -j-20°C — +30°С.

— вынимать приемопередатчик из корпуса и вскрывать блоки ( в условиях радиомастерской) только убедившись, что неисправность внутри данного блока;

— после ремонта блока (смена ламп, замена неисправных деталей и др.) обязательно проводить проверку параметров радиостанции, зависящих от данного блока;

— следить за исправным состоянием телефона, щекофона и внешней резиновой оболочкой кабеля, не закручивать и не перегибать под •острым углом;

— оберегать гарнитуру от действия сырости, после работы при низких температурах (зимой)) или при большой влажности (под дождем) их необходимо просушить;

— не тянуть за кабель гарнитуру.

Антенна радиостанции должна содержаться в чистоте. Очистку штыревой антенны от пыли и грязи следует производить протиранием сухой тряпочкой, но ни в коем случае не наждачной бумагой или песком, так как это ведет к снятию защитного покрытия.

Особо следить за исправностью основания штыревой антенны. Складывать антенну следует аккуратно, не допуская резких перегибов.

Проволочную надставку и трущиеся части замка антенны следует периодически смазывать.

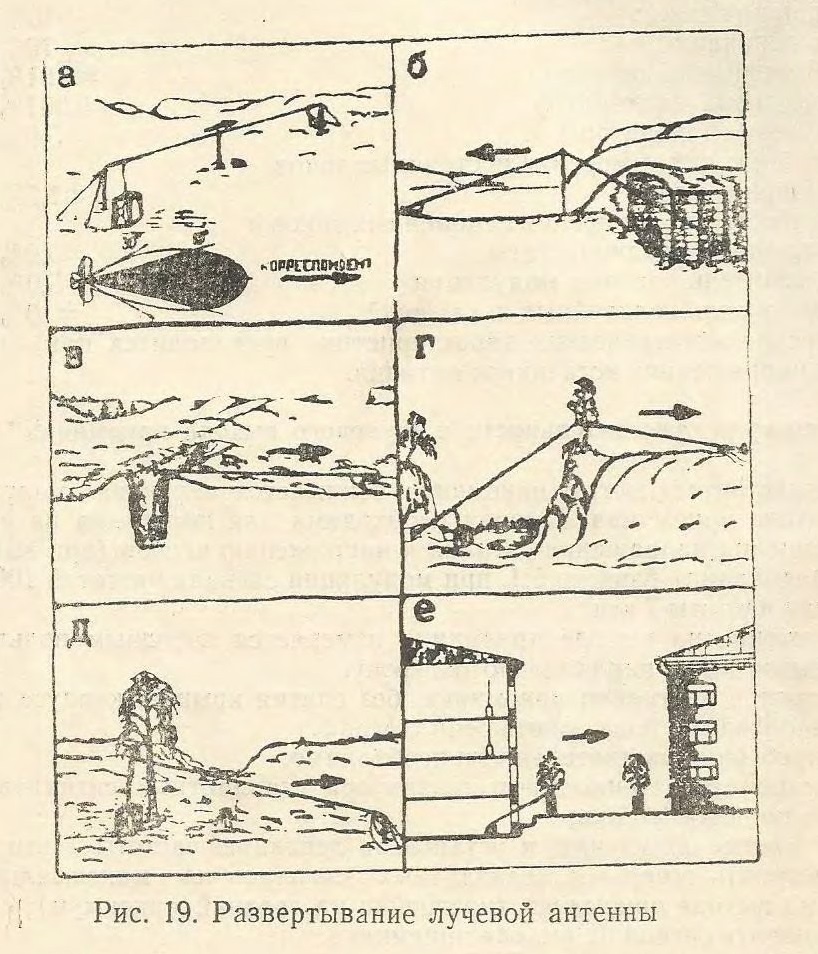

Рис. 19. Развертывание лучевой антенны

IV. КОНТРОЛЬ РАБОТЫ РАДИОСТАНЦИИ
Контроль работы радиостанции производится на специально оборудованных местах. Измерительная аппаратура, применяемая при испытании, должна обеспечивать возможность измерений с погрешностями, не превышающими следующих значений:

1. Генераторы стандартных сигналов
по напряжению ±10%
по девиации ±10%
2. Гетеродинный волномер ±0,01%
3. Кварцевый калибратор ±0,001%
4. Звуковые генераторы ±5,0%
5. Приборы для измерения постоянных токов
и напряжений ±1,5%
6. Приборы для измерения переменных токов и
напряжений радиочастоты ±5,0%
7. Измеритель частоты модуляции ±5,0%
8. Измеритель нелинейных искажений ±10%
Измерение электрических характеристик производится при номи-нальных напряжениях источников питания.

Проверка чувствительности и звукового выхода приемника

Под чувствительностью приемника понимается величина напряжения на входе приемника, которая необходима для получения на выходе соотношения напряжения сигнала к напряжению шумов (при выключенной модуляции) равного 5:1, при модуляции сигнала частотой 1000 гц и девиации частоты 7 кгц.

Напряжение на выходе приемника измеряется катодным вольтметром, подключенным параллельно телефону.

Для точной настройки приемника, без снятия крышки корпуса к телефону необходимо подключить осциллограф.

Для проверки чувствительности необходимо:

— установить аттенюатором генератора стандартных сигналов напряжение порядка 1,2 мкв;

— включить модуляцию и установить девиацию частоты 7 кгц;

— настроить генератор стандартных сигналов по максимальному сигналу на выходе приемника (настройка на средний максимум);

— измерить сигнал на выходе приемника;

— выключить модуляцию ГСС;

— измерить напряжение остаточных шумов;

— определить соотношение напряжения сигнала к напряжению шума, если оно будет больше 5:1, то необходимо уменьшить сигнал на входе приемника с помощью аттенюатора ГСС.

Показания аттенюатора, при соотношении напряжения сигнала к напряжению шума равном 5:1 дает значение чувствительности приемника, а величина сигнала на выходе приемника — значение звукового выхода.

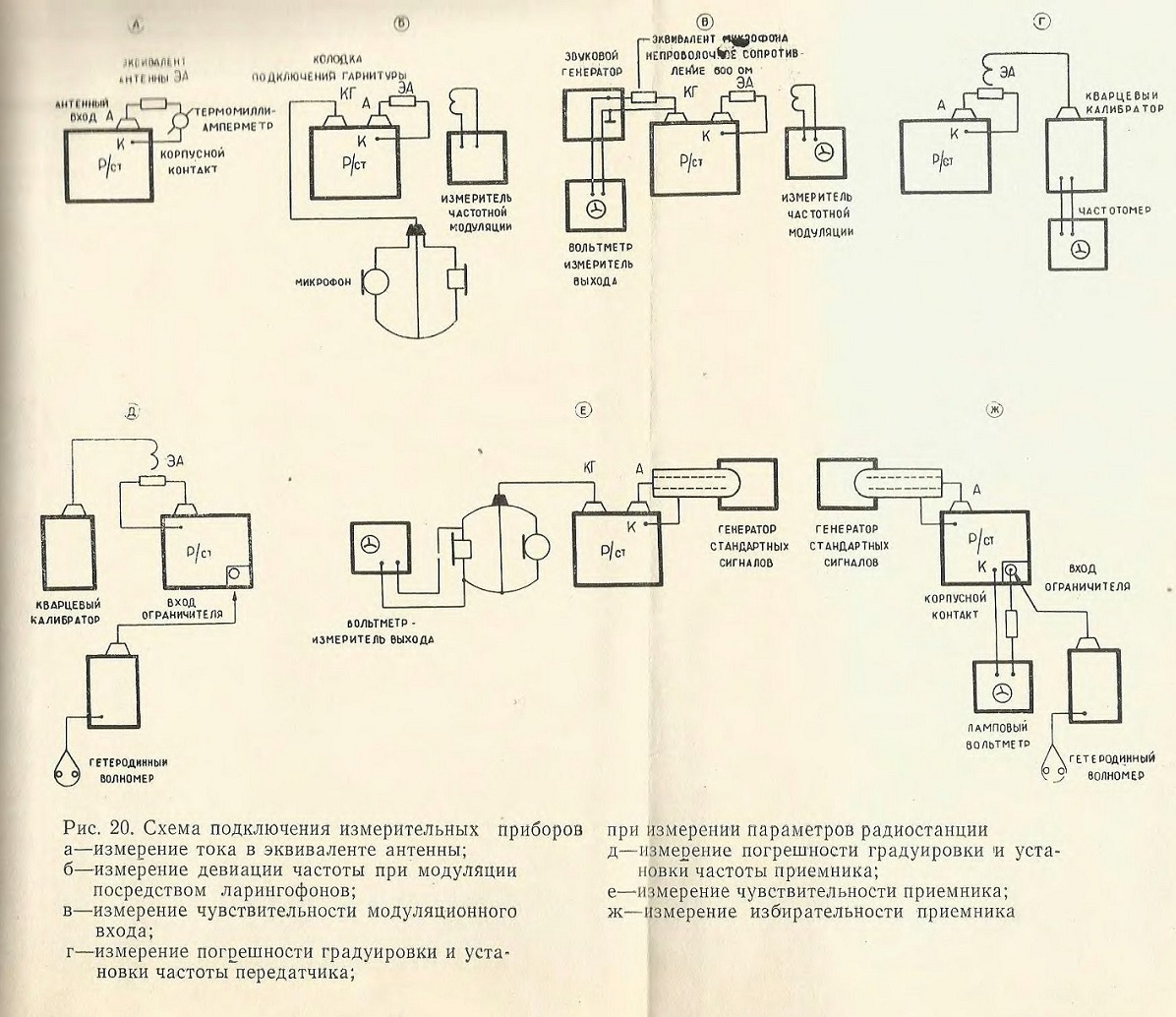

Рис. 20. Схема подключения измерительных приборов а—измерение тока в эквиваленте антенны; б—измерение девиации частоты при модуляции посредством ларингофонов; в—измерение чувствительности модуляционного входа;
г—измерение погрешности градуировки и установки частоты передатчика;
при измерении параметров радиостанции д—измерение погрешности градуировки !и установки частоты приемника; е—измерение чувствительности приемника; ж—измерение избирательности приемника

Чувствительность приемника должна быть не хуже 1,2 мкв. Звуковой выход должен быть не менее 0,6 в (эффективное значение).

Измерение тока в эквиваленте антенны

Измерение тока в эквиваленте антенны производится следующим образом: выход передатчика нагружается сопротивлением 50 ом ( с учетом сопротивления термомиллиамперметра), соединенным последовательно с термомиллиамперметром, причем прибор включается у корпуса радиостанции.

Радиостанция включается в режиме «передача» и при номинальных напряжениях аккумуляторов по прибору отсчитывается ток, протекающий в эквиваленте антенны. При отсутствии термомиллиамперметра величина тока может быть примерно определена измерением напряже-чия на сопротивлении 50 ом, включенном на выходе передатчика (напряжение измеряется ламповым вольтметром).

Проверка модуляции

Для проверки модуляции радиостанции необходим специальный прибор ИЧМ-5.

В полевых условиях наличие модуляции можно проверить в сети двух радиостанций, то есть «на связь».

V. ХАРАКТЕРНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ

Ремонт радиостанции

С точки зрения обнаружения и устранения неисправности можно подразделить на следующие основные группы:

1. Внешние, видимые неисправности главным образом механические повреждения, такие как: поломка антенны, антенного изолятора, ранца, повреждения ремней и т. д.

2. Неисправности составных частей радиостанции, находящихся вне приемопередатчика, как: разряженная батарея, порча микрофона и телефона, обрыв в кабеле гарнитуры, в проводах подключения аккумуляторов.

3. Неисправность приемопередатчика:

а) неисправность ламп;

б) неисправность внутриблочного монтажа, сопротивлений, конденсаторов, контуров и т. д.

Ремонт радиостанции производится по трем категориям: малый,

•средний и капитальный.

Малый ремонт заключается в замене вышедших из строя узлов (гарнитуры, антенны). Допускается также ремонт оголовья телефонов, ремней, ранца.

При отыскании неисправностей следует произвести внешний

осмотр, который включает в себя обнаружение внешних, видимых неисправностей и повреждений.

Обнаружение неисправности узлов производится путем замены их на заведомо годные: замена аккумуляторов, гарнитуры.

При других неисправностях радиостанцию необходимо передать в радиомастерскую.

Средний ремонт производится в мастерской и предусматривает вскрытие радиостанции, обнаружение неисправностей и устранение их .без вскрытия блоков, методом замены неисправных блоков на исправные.

Перед вскрытием радиостанции необходимо убедиться, что неисправность действительно находится в самом приемопередатчике, для чего необходимо заменить гарнитуру и аккумуляторы на заведомо годные, проверить надежность подключения гарнитуры и аккумуляторов.

Если после указанных операций радиостанция не работает, нужно крышку корпуса снять и отыскать неисправность, не извлекая приемопередатчик из корпуса.

Для отыскания неисправности необходима принципиальная, схема радиостанции, диаграмма напряжений и приборы: омметр, вольтметр и ламповый вольтметр.

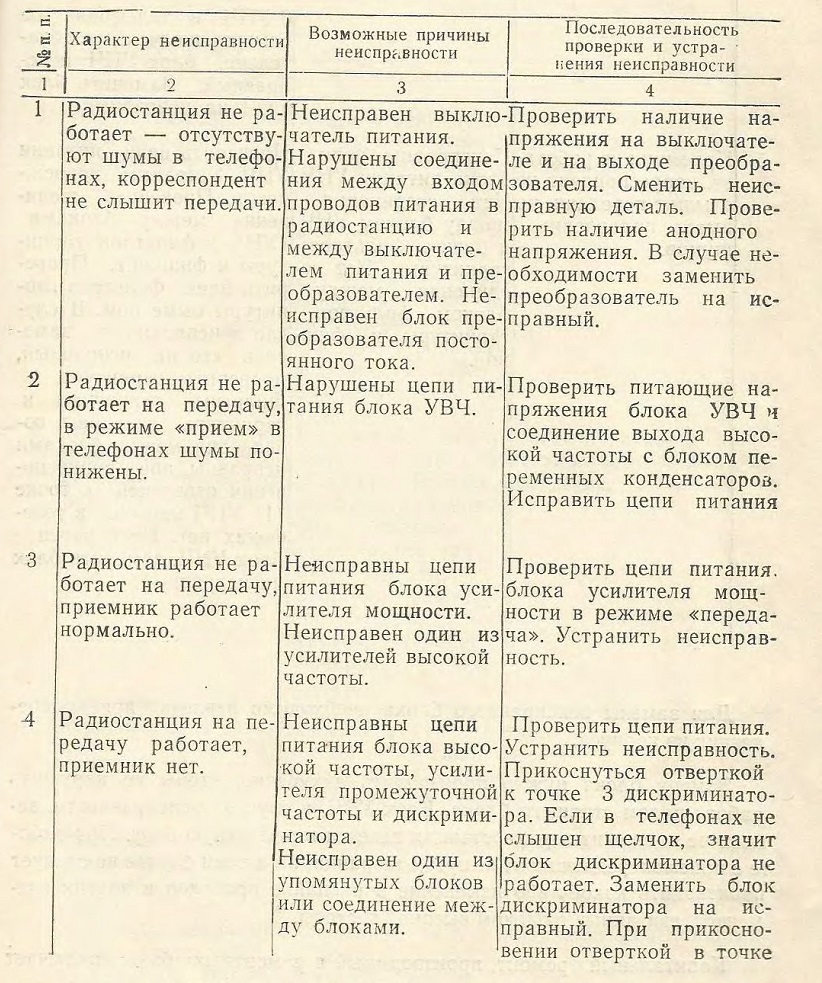

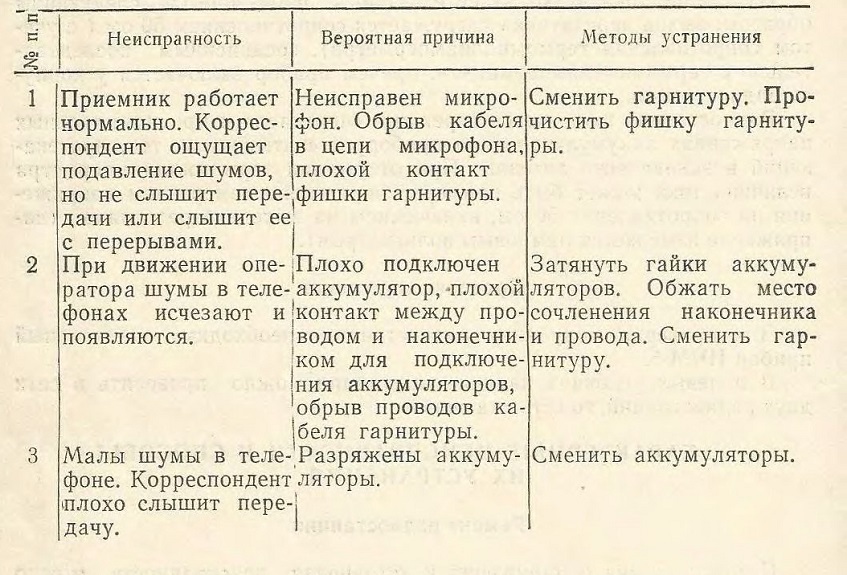

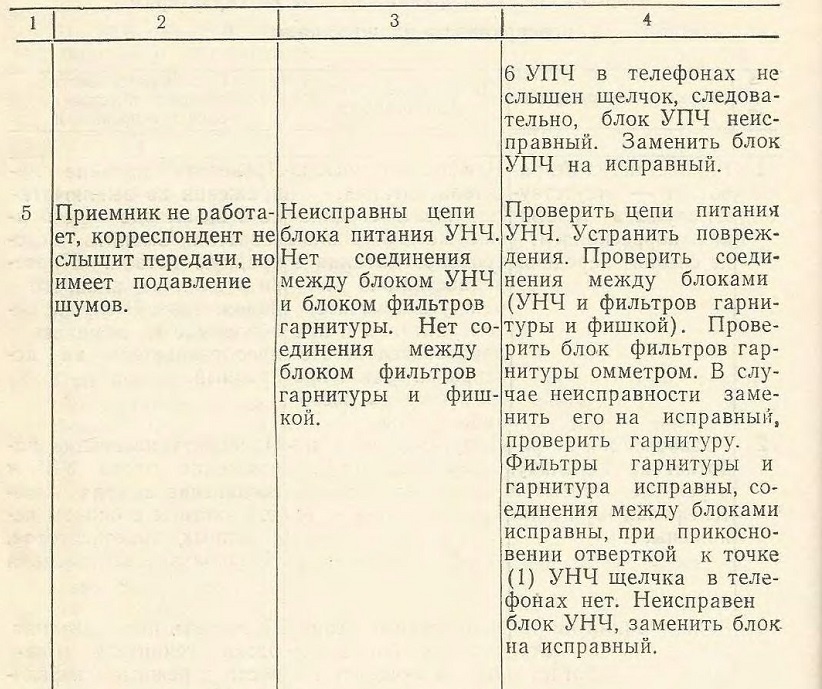

Определение неисправных блоков по характерам неисправности радиостанции

Для замены неисправного блока необходимо извлечь приемопередатчик из корпуса.

Замену блока нужно производить аккуратно, чтобы не нарушить работу рядом стоящего блока. Блок УВЧ, в случае неисправности, замене не подлежит и радиостанция сдается в ремонтную базу. При работе с приемопередатчиком, вынутом из ранца, ни в коем случае не следует производить какое-либо изменение в распайке проводов и других элементов, связанных с блоком высокой частоты.

Капитальный ремонт, производимый в ремонтных базах, включает в себя все категории ремонта и предусматривает вскрытие блоков радиостанции и заменой любых узлов, деталей и ламп.

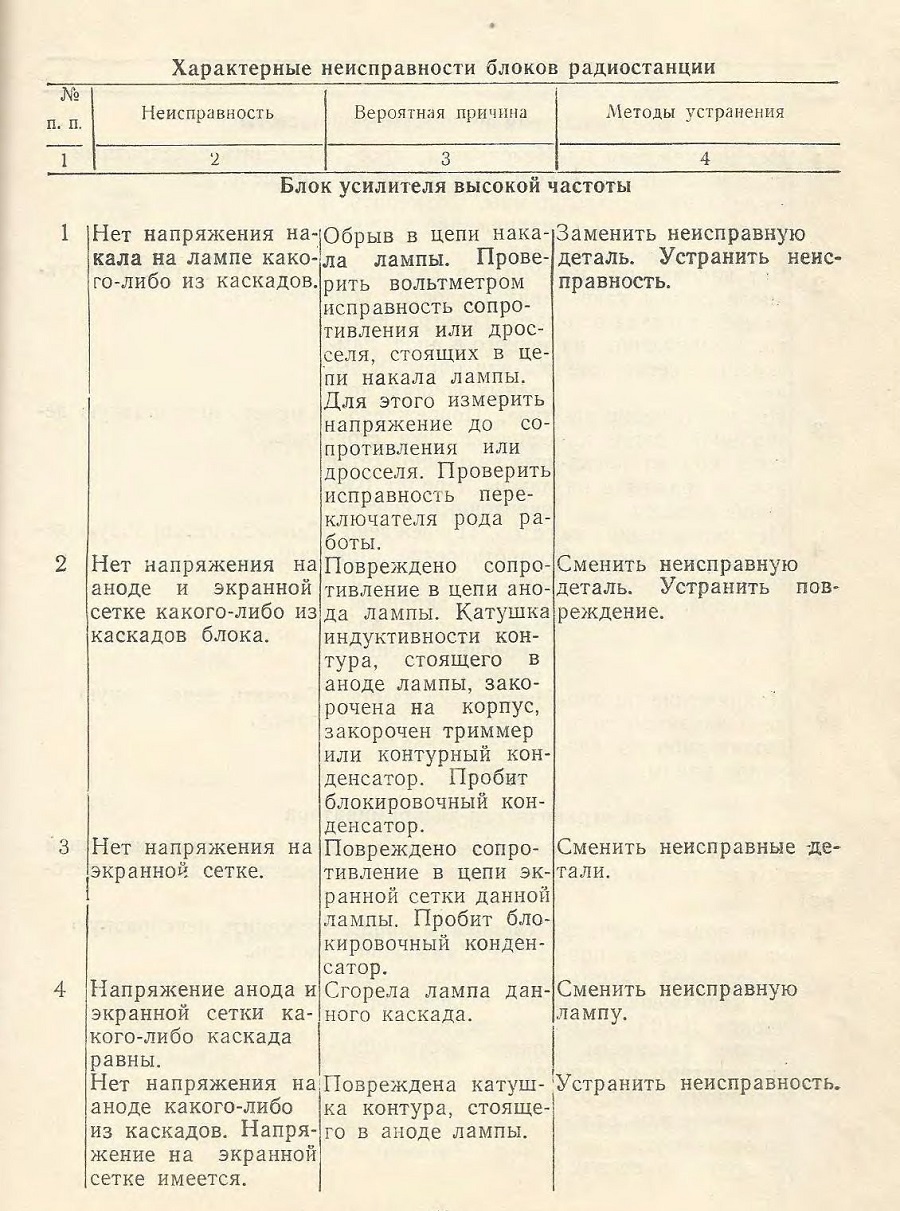

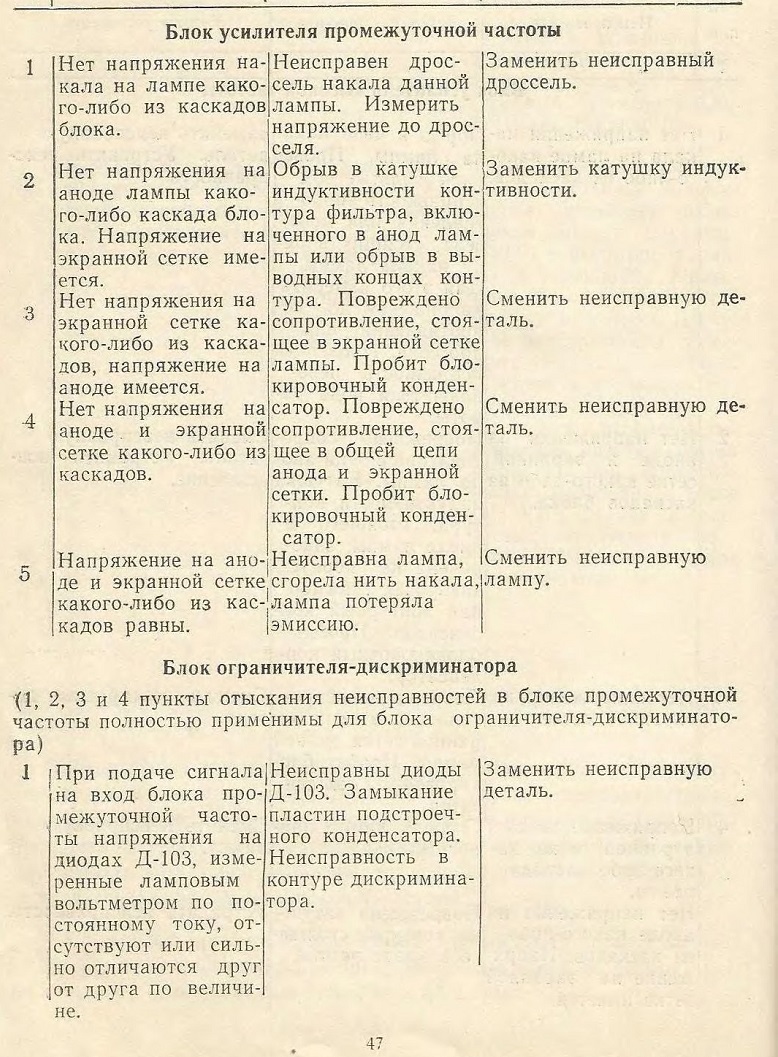

Характерные неисправности блоков радиостанции

Блок усилителя промежуточной частоты

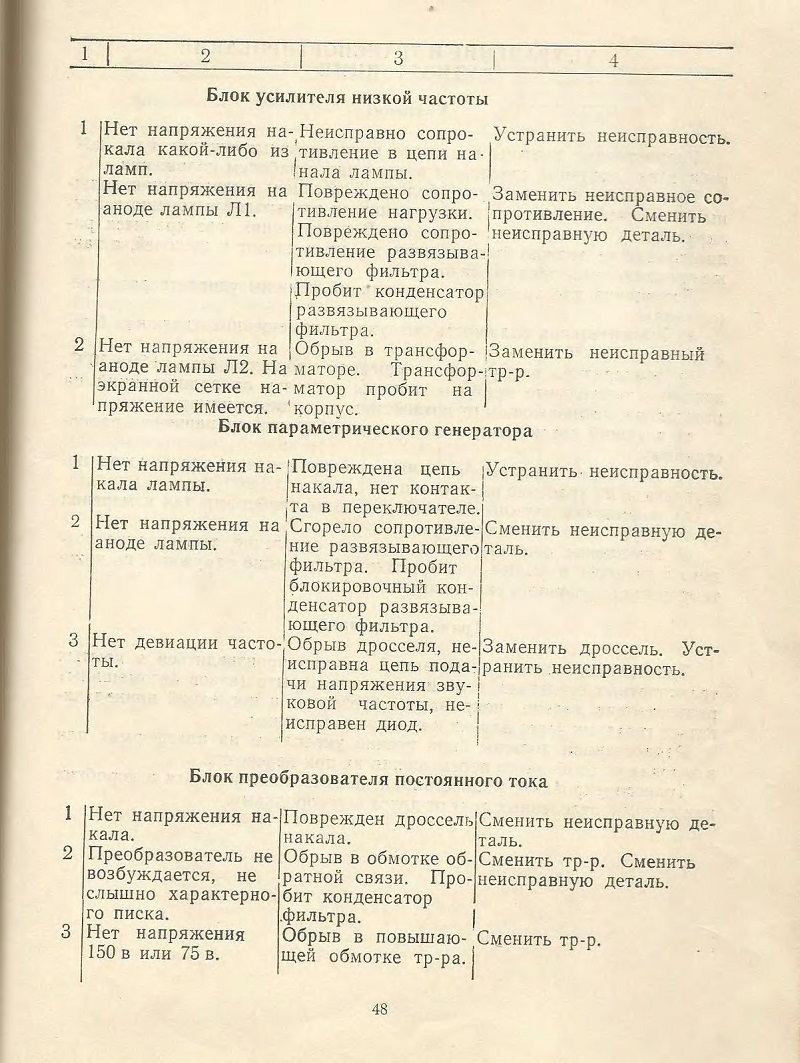

Блок усилителя низкой частоты

VI. ХРАНЕНИЕ И ТРАНСПОРТИРОВАНИЕ РАДИОСТАНЦИИ
Хранение

Радиостанции должны храниться в упаковочных ящиках или коробках на отдельных стеллажах в один ряд в рабочем положении.

При длительном хранении (больше 6 месяцев) радиостанции должны быть освобождены от тары и храниться открытыми в хорошо вентилируемом и освещенном помещении. В помещениях, где хранятся радиостанции не должно быть наличие вредных кислот и щелочей, а также проникновение вредных газов.

Помещения для хранения радиостанций должны удовлетворять требованиям:

а) относительная влажность воздуха в помещениях должна быть в пределах 40—70%;

б) температура воздуха в помещениях должна быть +20+10°С, причем отопительные приборы должны отстоять от радиостанций на расстоянии, исключающем их воздействие на радиостанции;

в) внешний поток воздуха не должен обдувать хранящиеся радиостанции;

г) помещения должны быть оборудованы столами для осмотра поступающих на хранение радиостанций;

д) помещения должны быть оборудованы приборами для измерения температуры и влажности воздуха;

е) помещения должны иметь завозное отделение, температура воздуха в котором, в зимнее время, должна быть выше наружной, но ниже температуры основного складского помещения.

Транспортирование

Транспортирование радиостанций должно производиться в крытых транспортных средствах, если помещение открыто (кузов автомашины) радиостанции должны покрываться брезентом и последний приколачиваться гвоздями через планки к кузову автомашины.

Радиостанции должны быть прочно укреплены на платформах или в кузовах от свободного перемещения их при перевозке.

Транспортирование радиостанций должно производиться в коробках или ящиках, отделенных друг от друга перегородками.

Приложение I

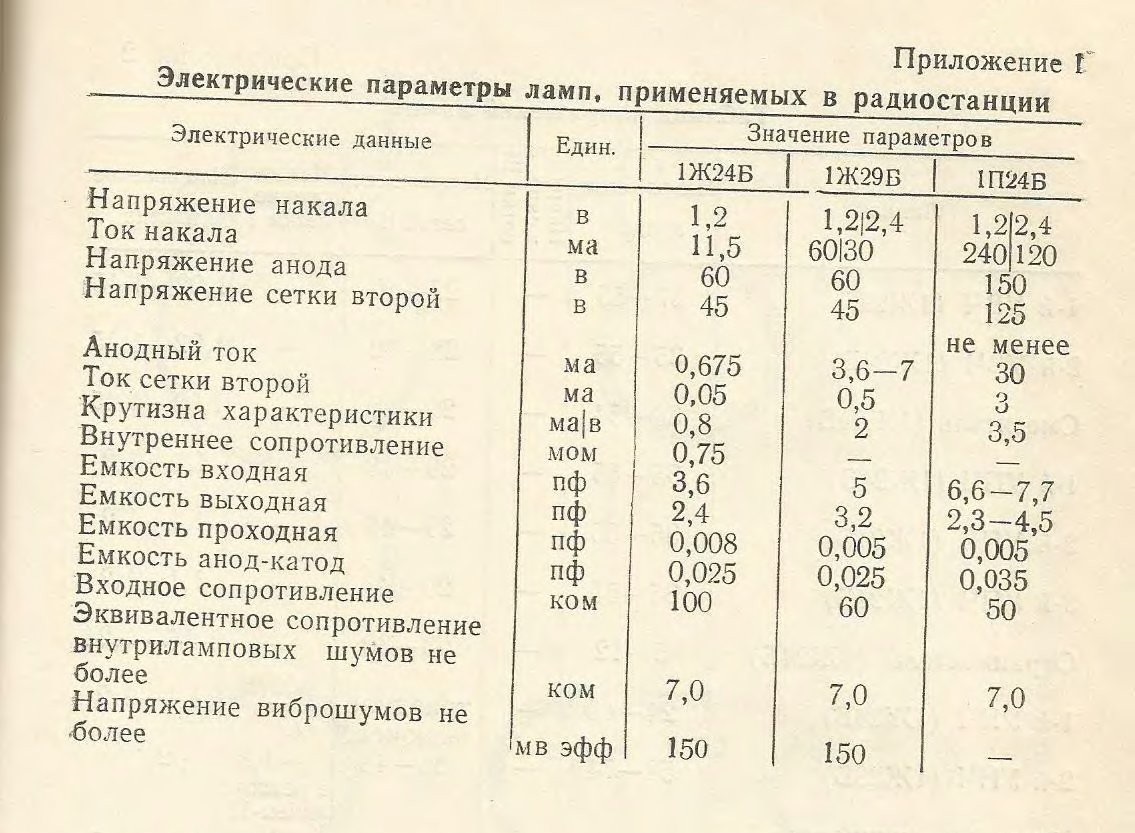

Электрические параметры ламп, применяемых в радиостанции

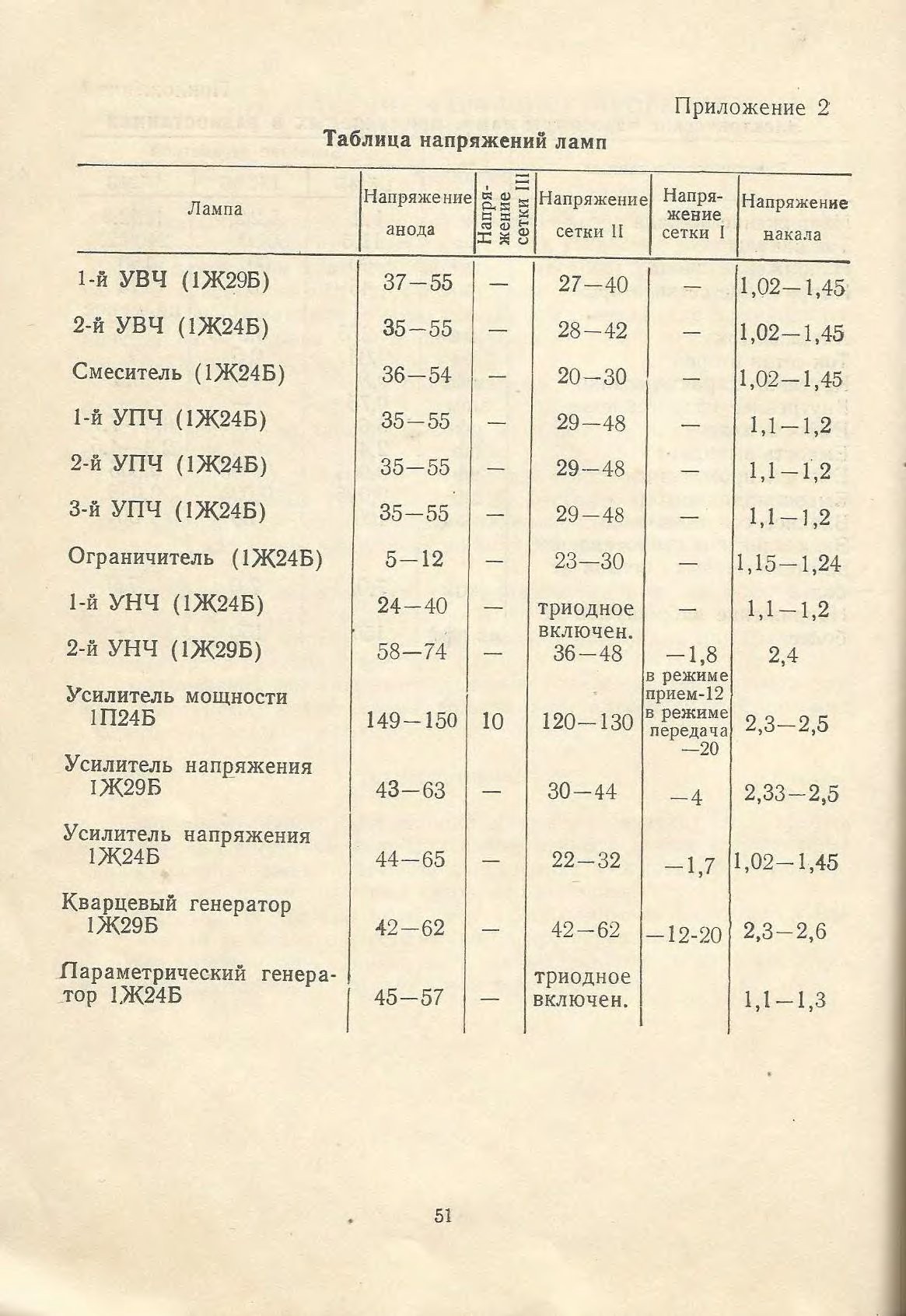

Таблица напряжений ламп

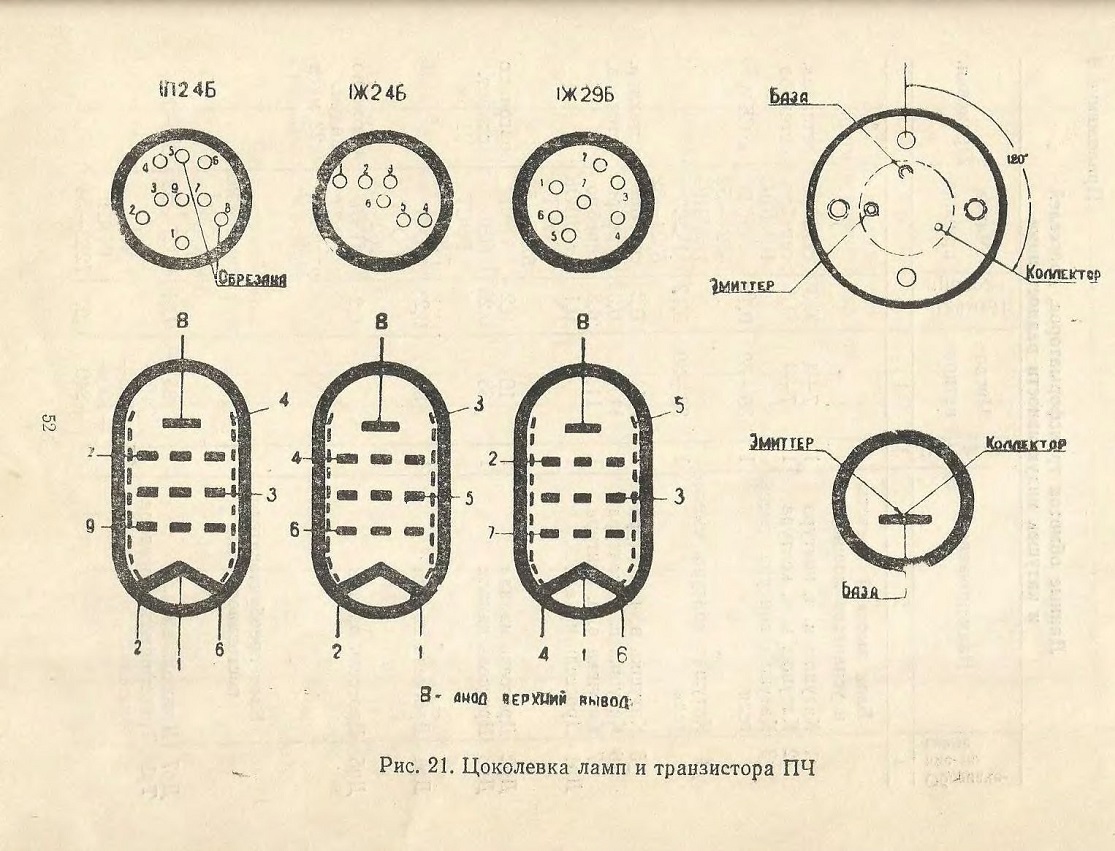

Рис. 21. Цоколевка ламп и транзистора ПЧ

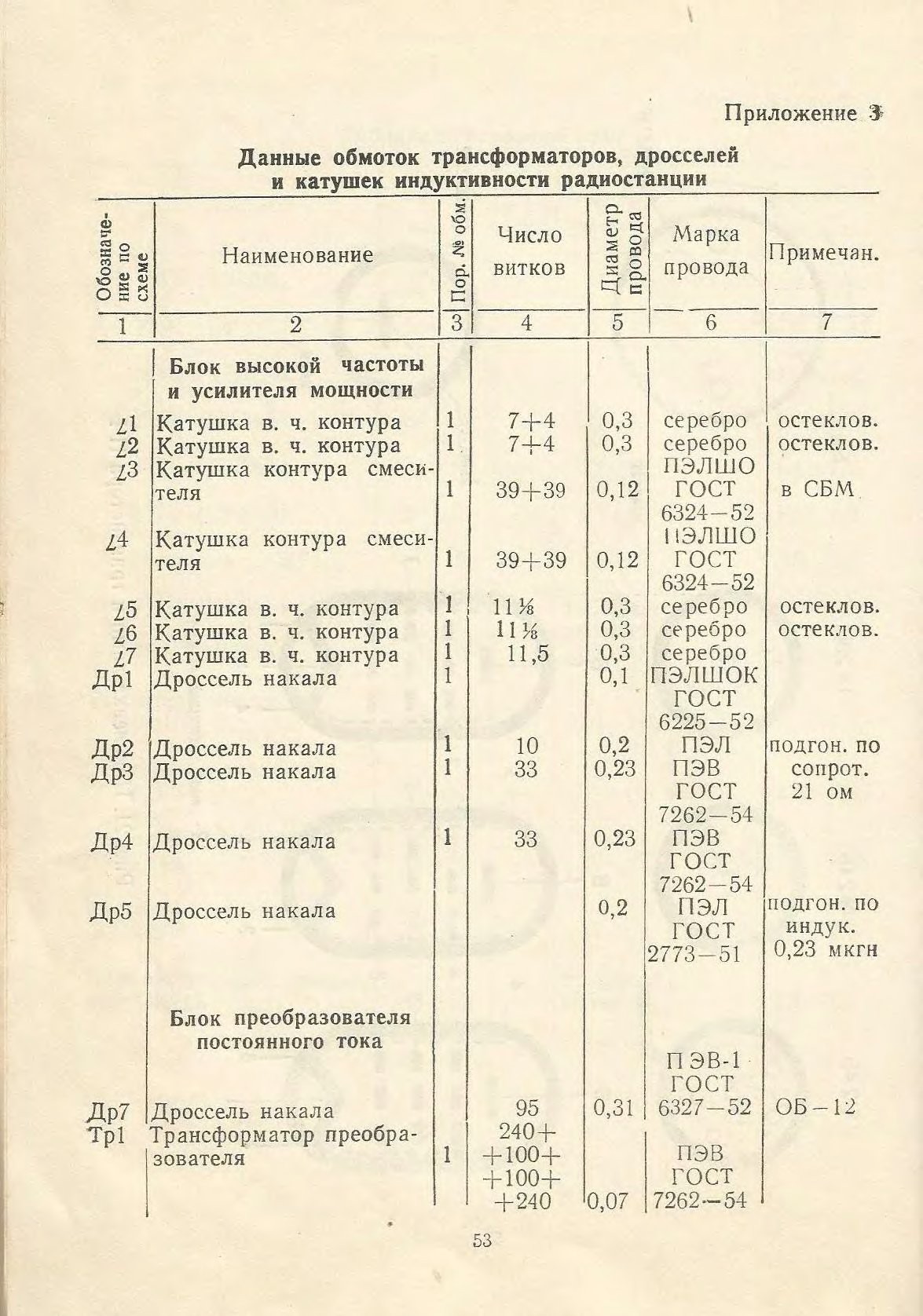

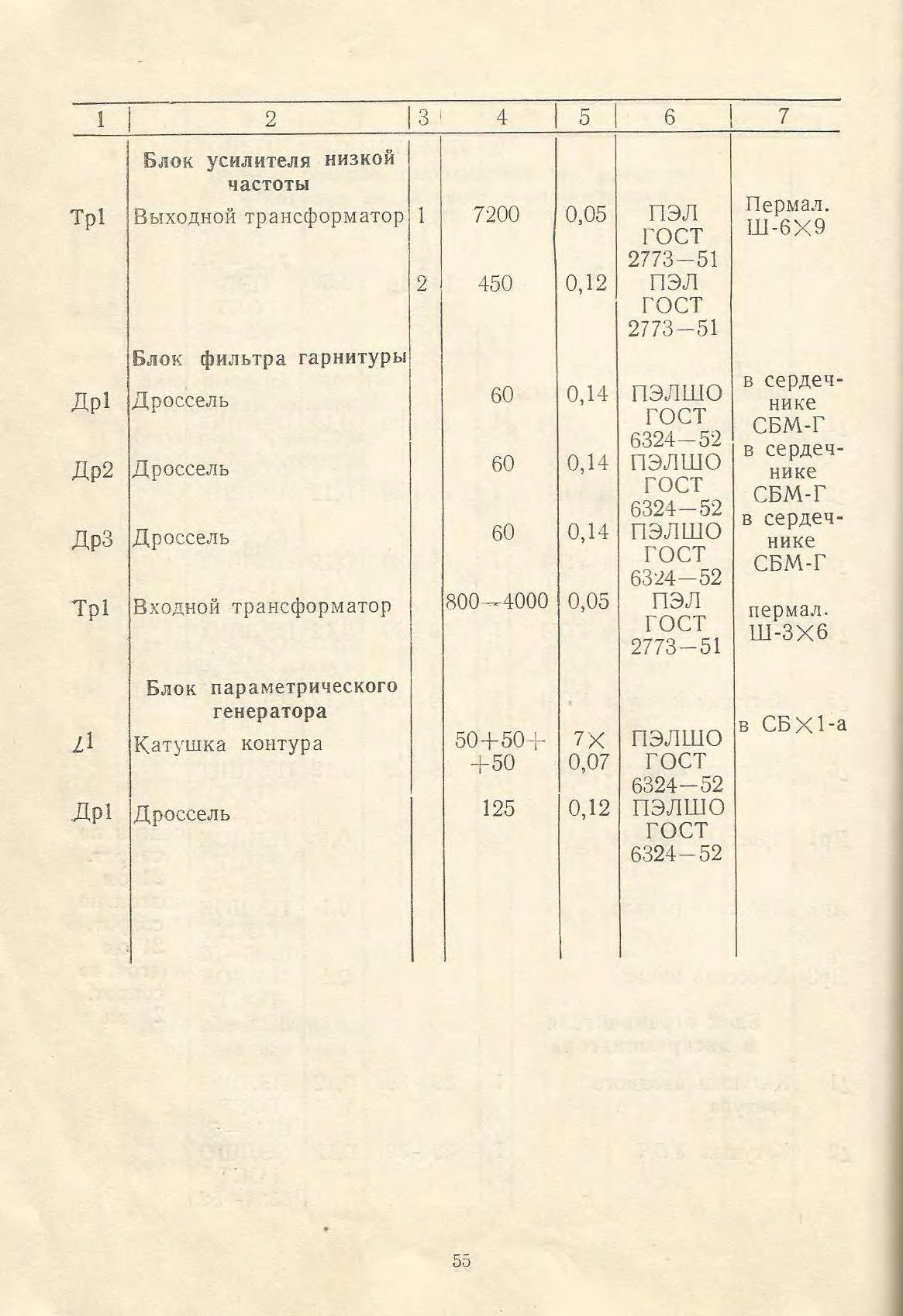

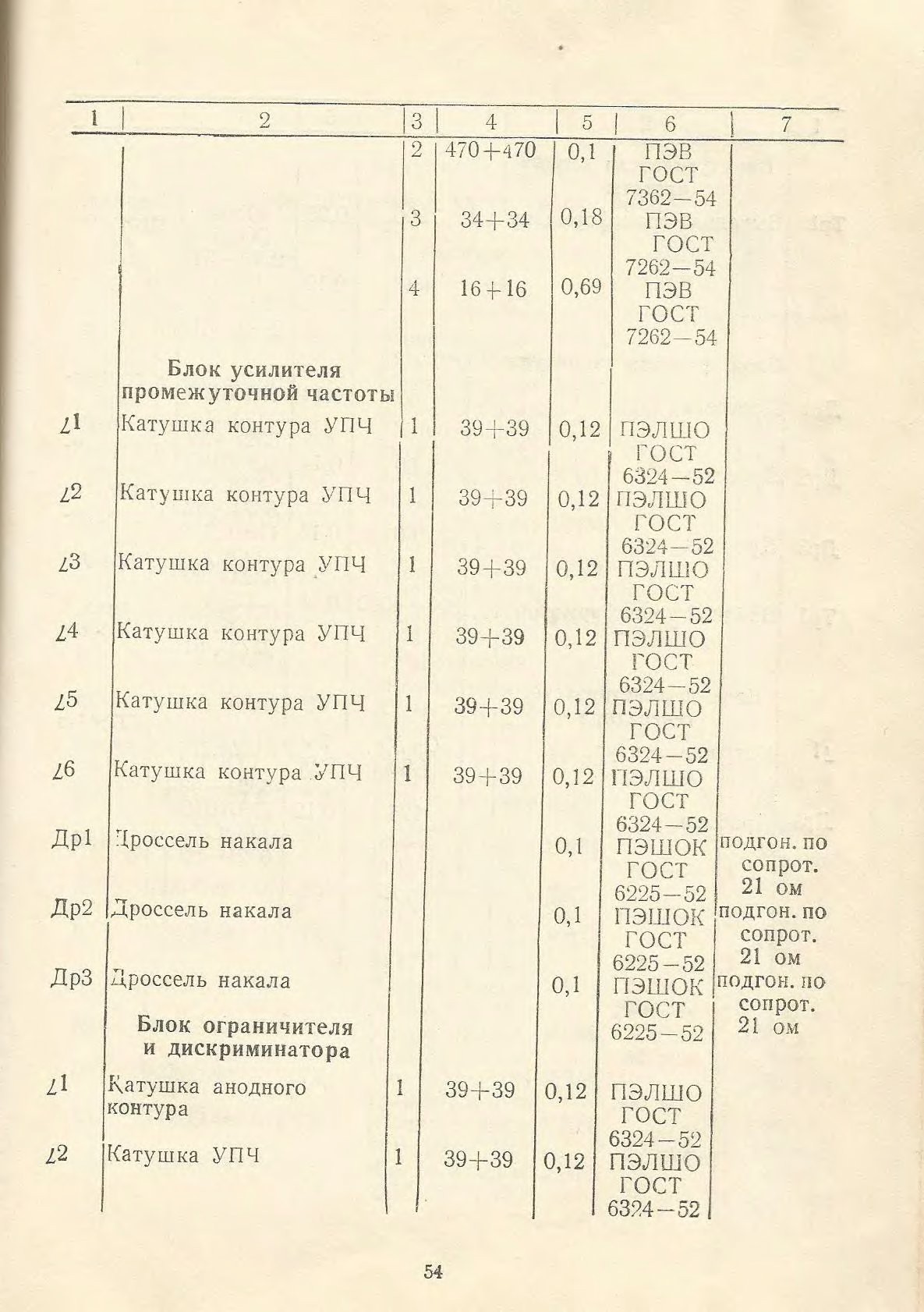

Данные обмоток трансформаторов, дросселей и катушек индуктивности радиостанции

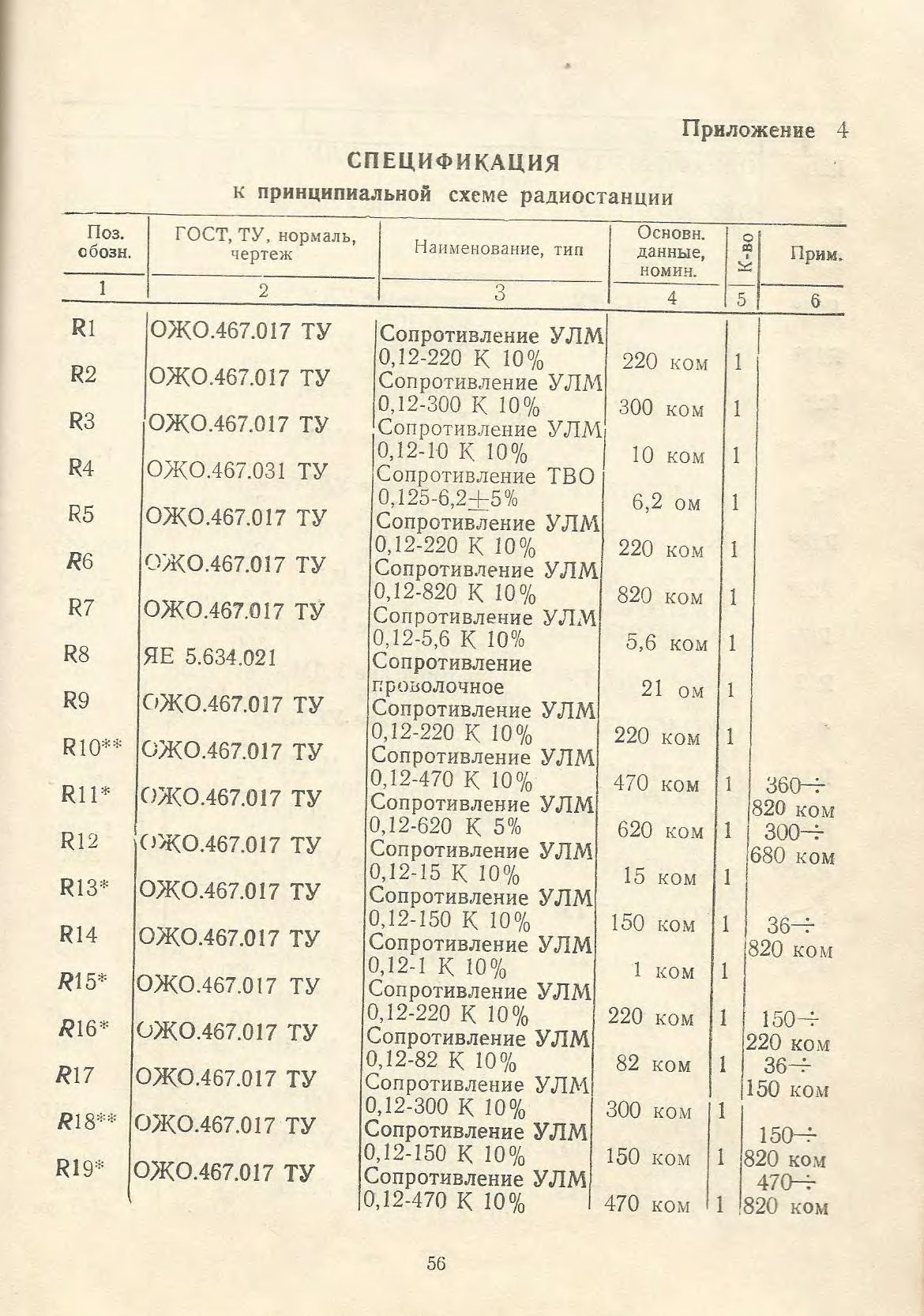

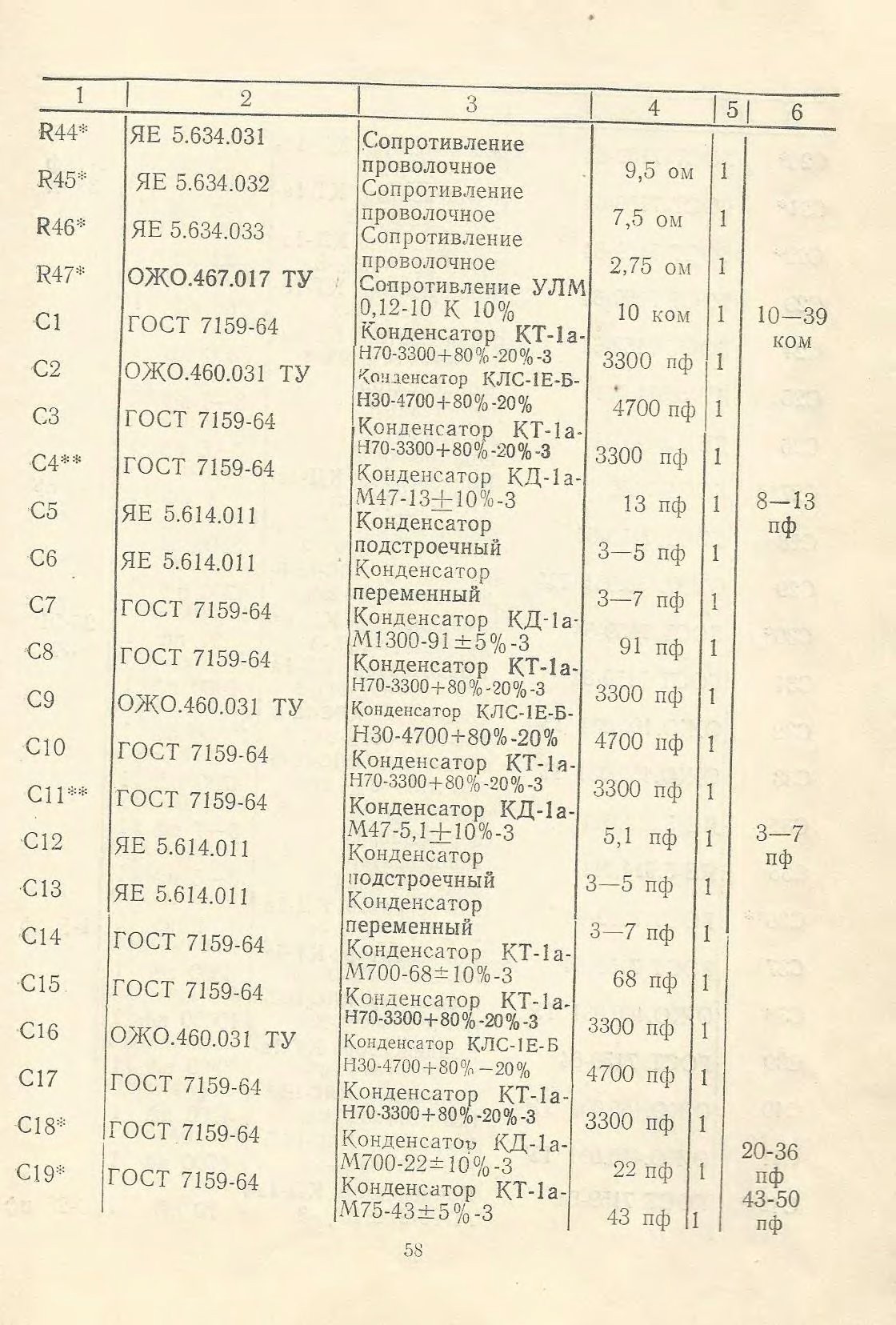

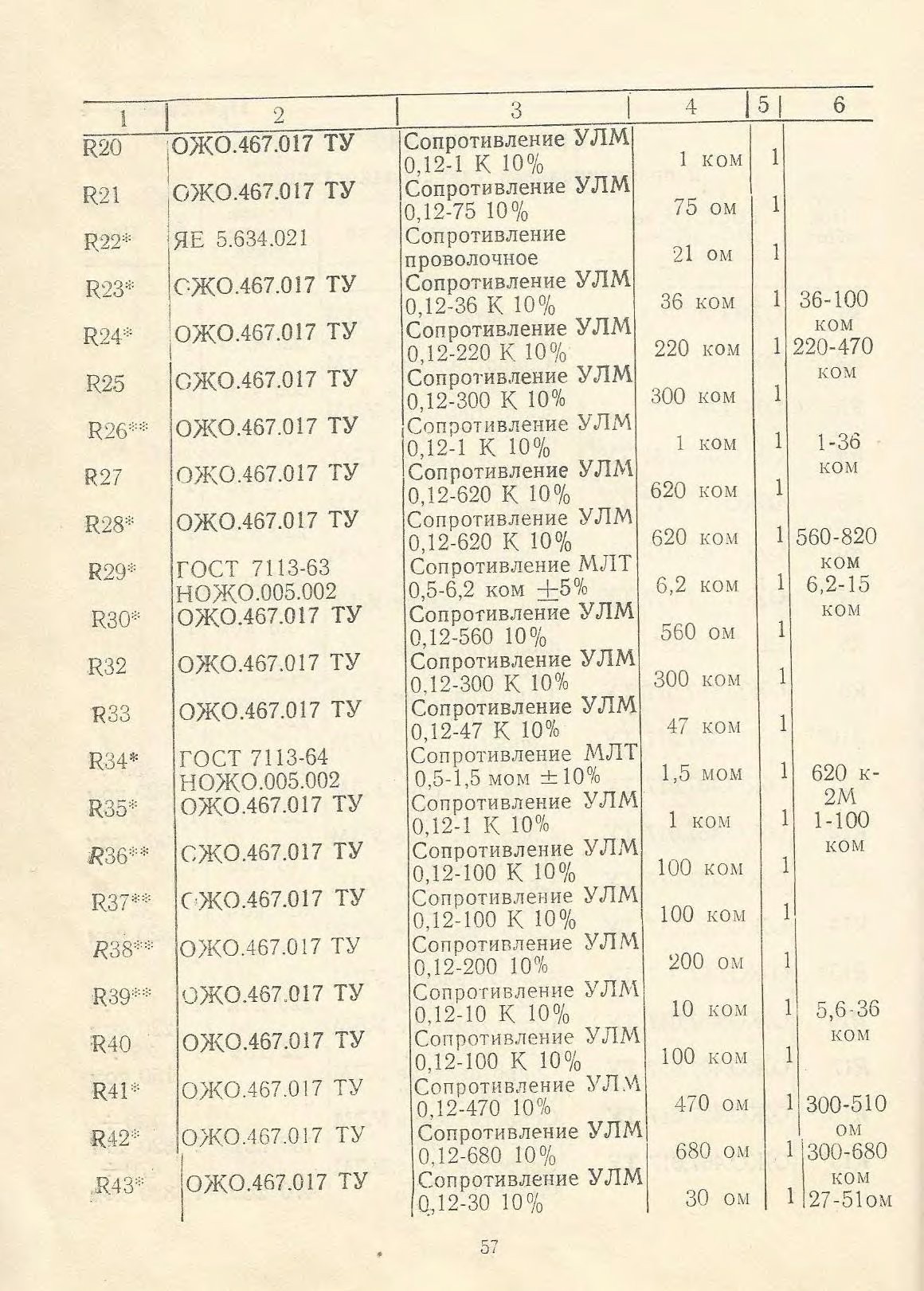

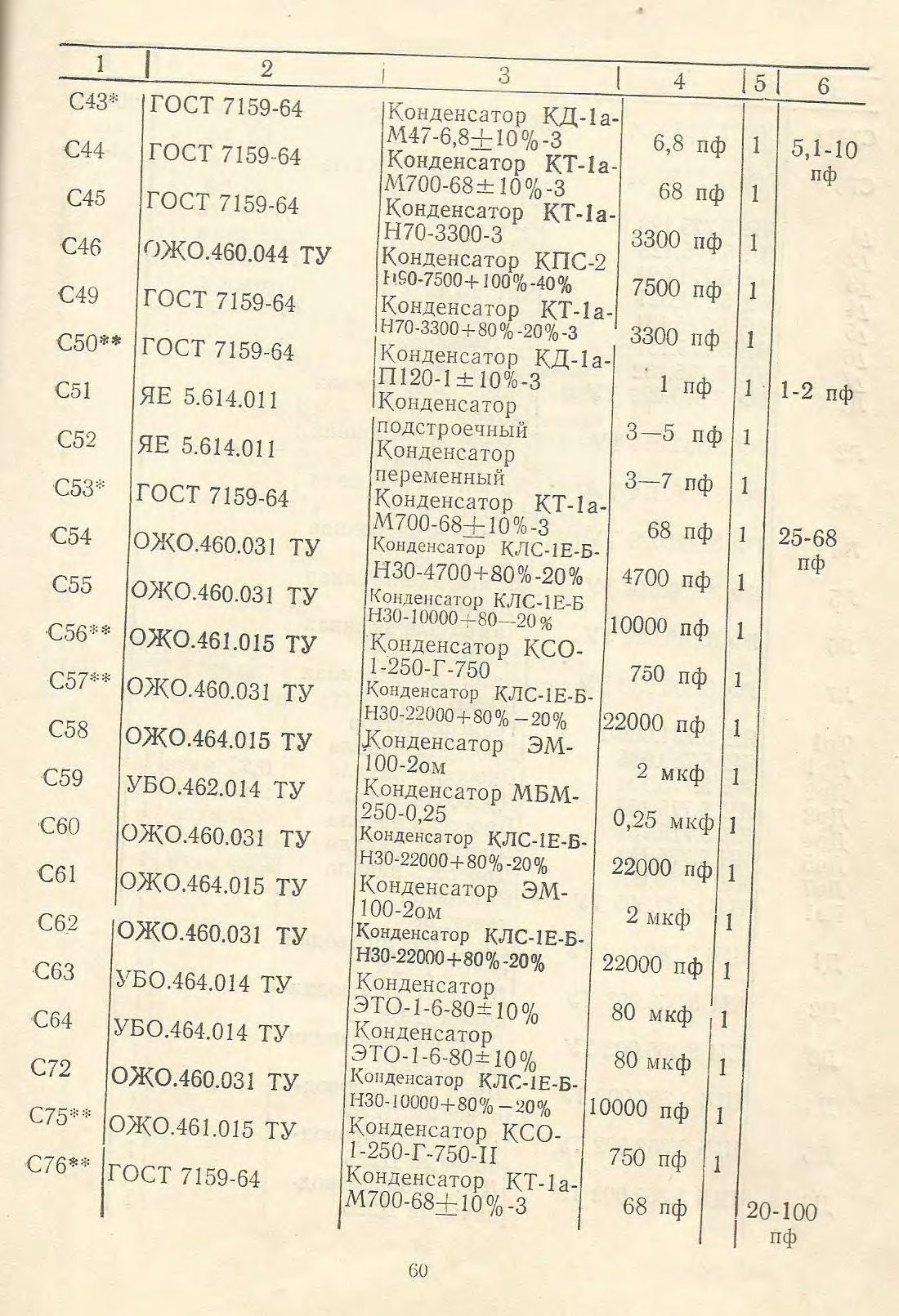

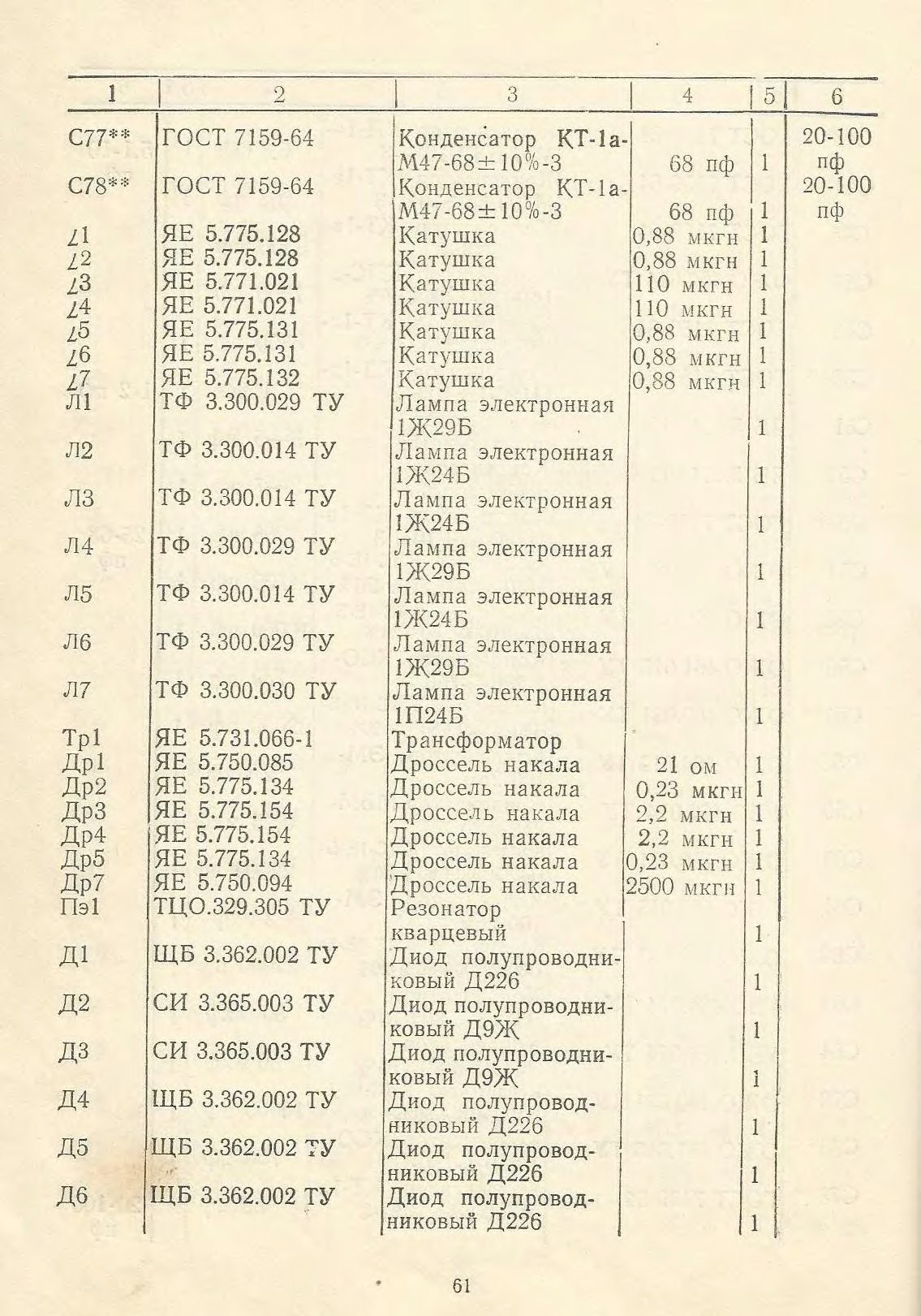

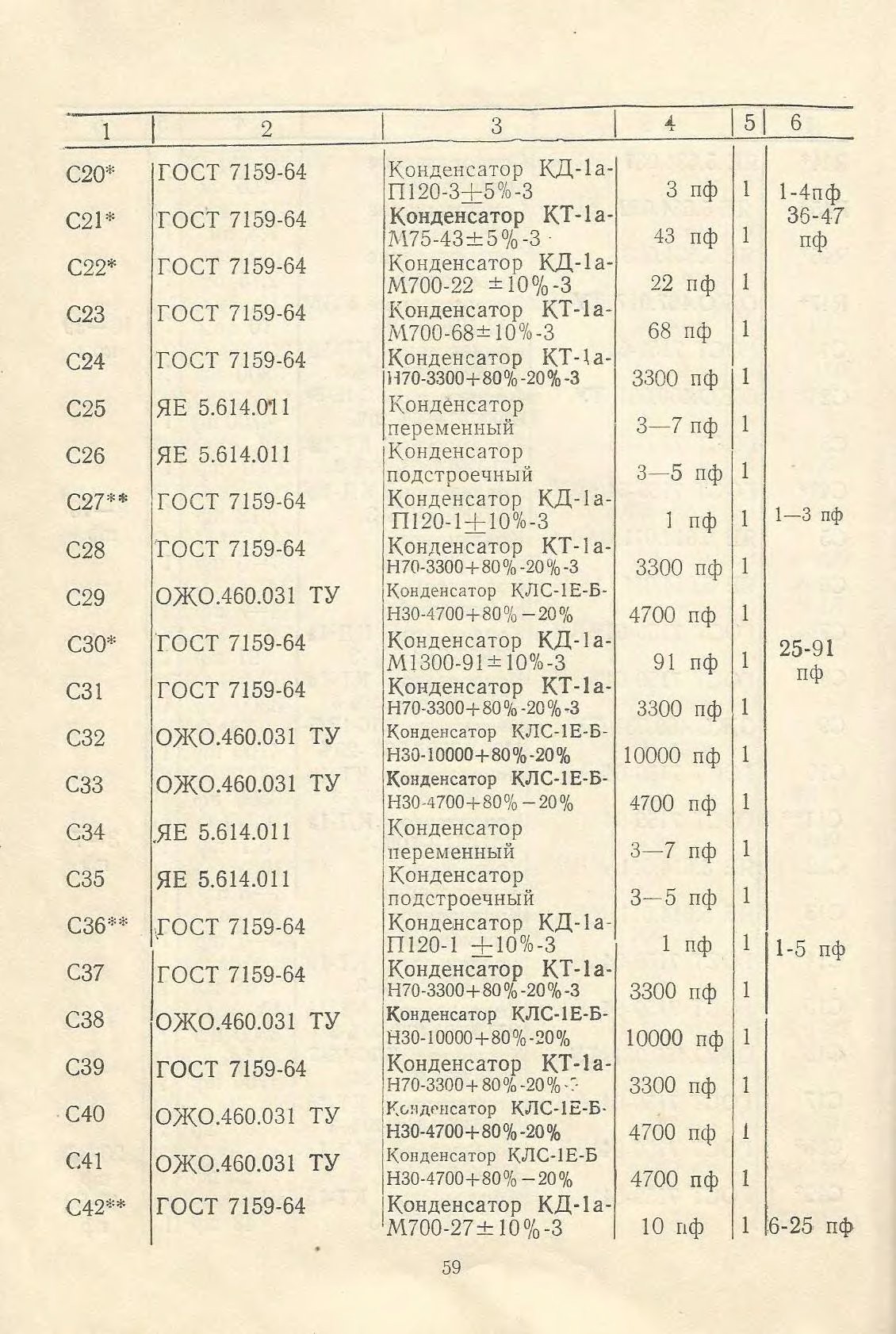

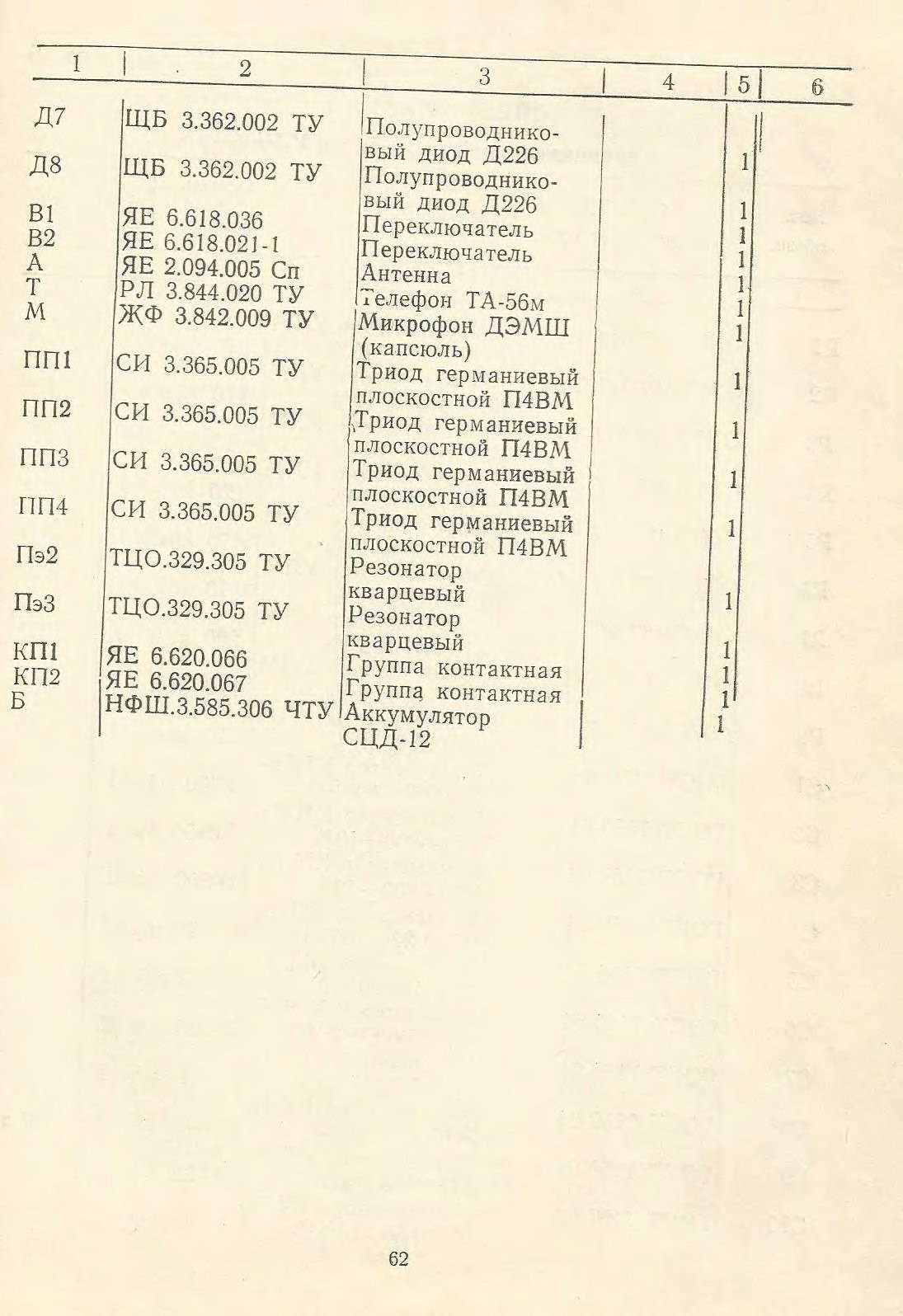

СПЕЦИФИКАЦИЯ к принципиальной схеме радиостанции

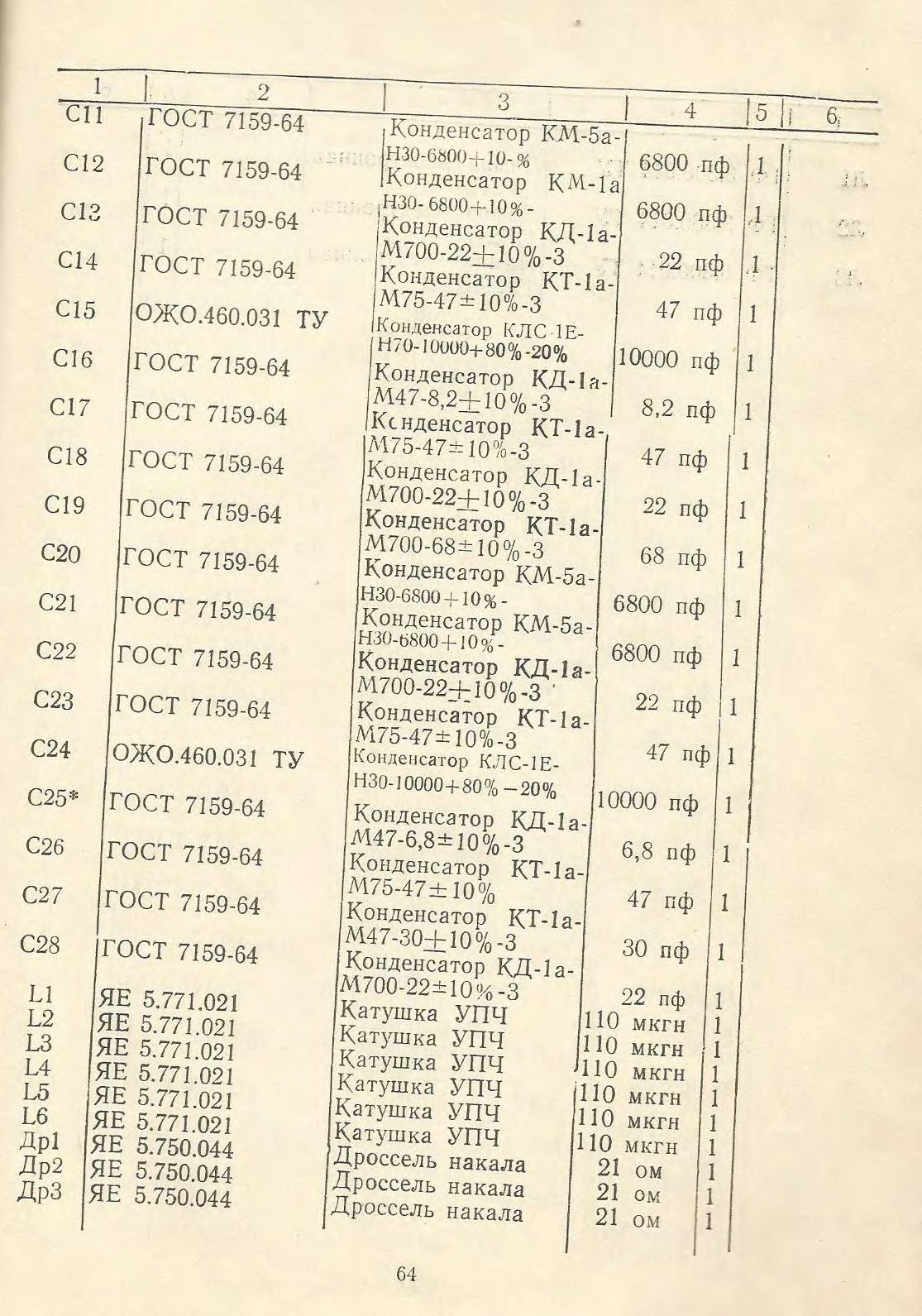

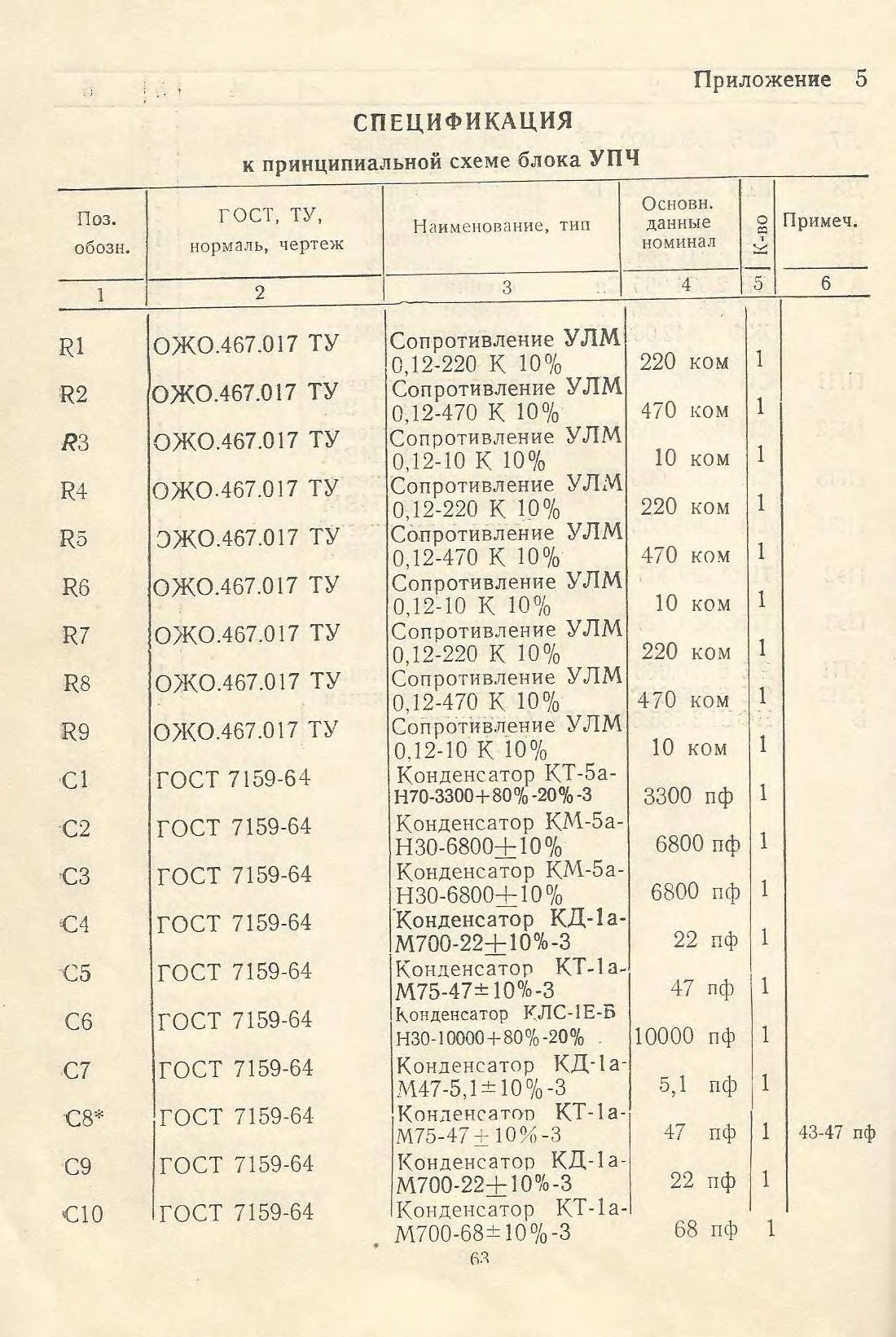

СПЕЦИФИКАЦИЯ к принципиальной схеме блока УПЧ

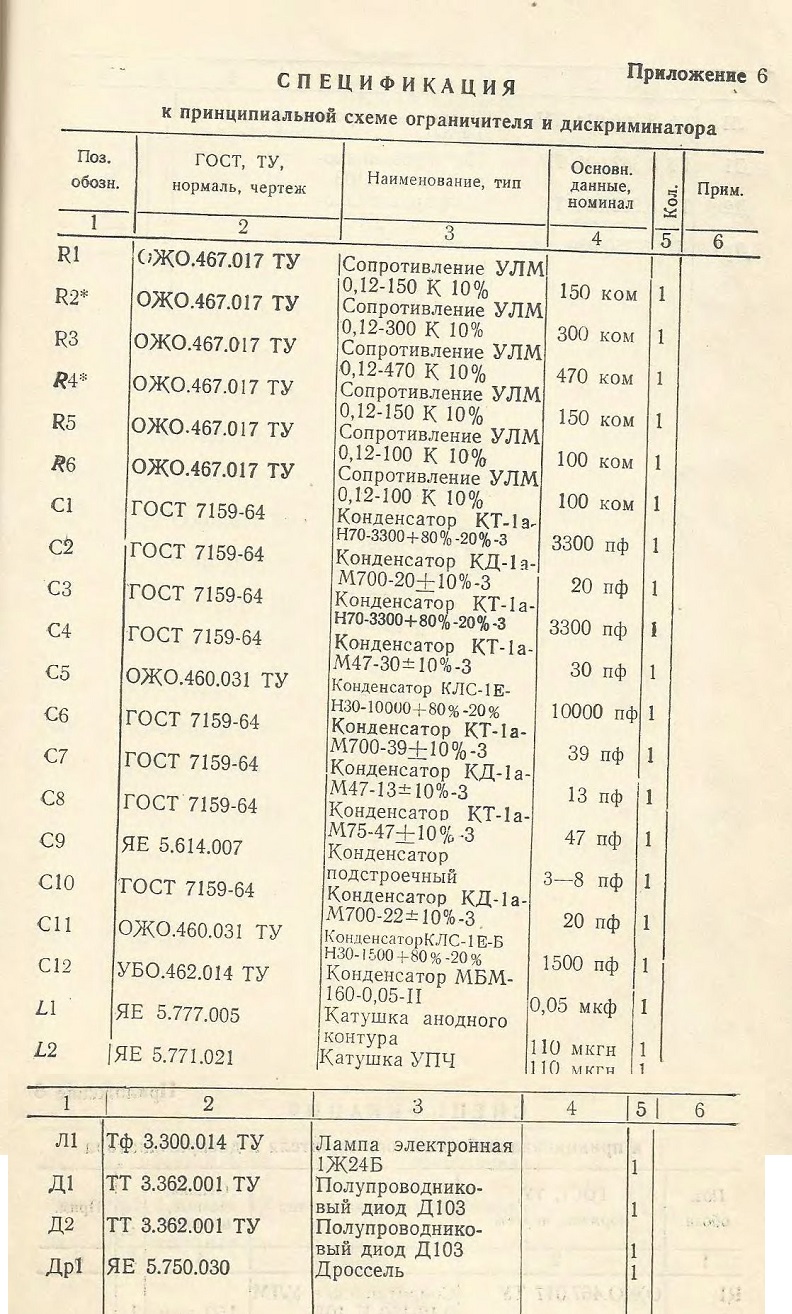

СПЕЦИФИКАЦИЯ к принципиальной схеме ограничителя и дискриминатора

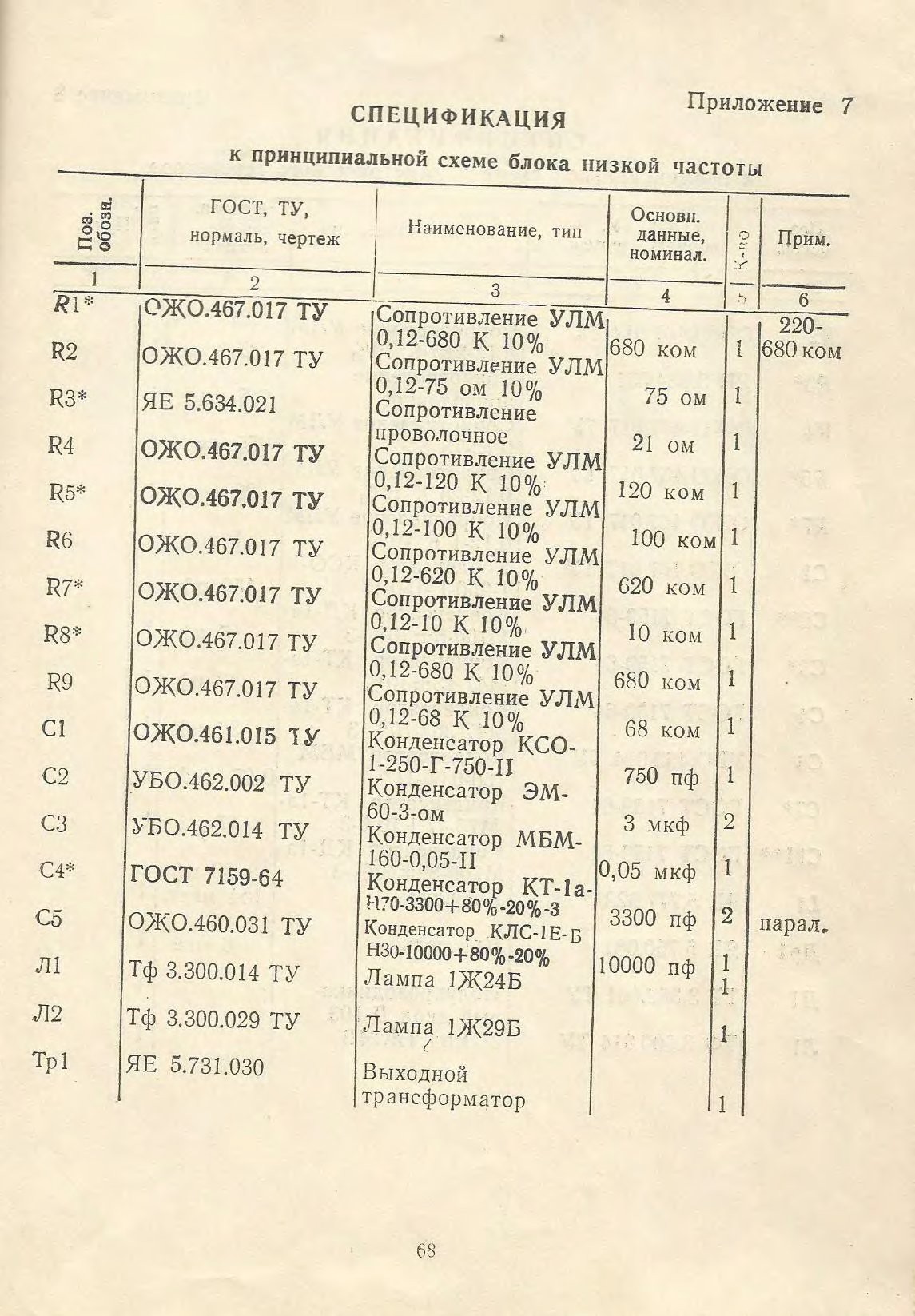

СПЕЦИФИКАЦИЯ к принципиальной схеме блока низкой частоты

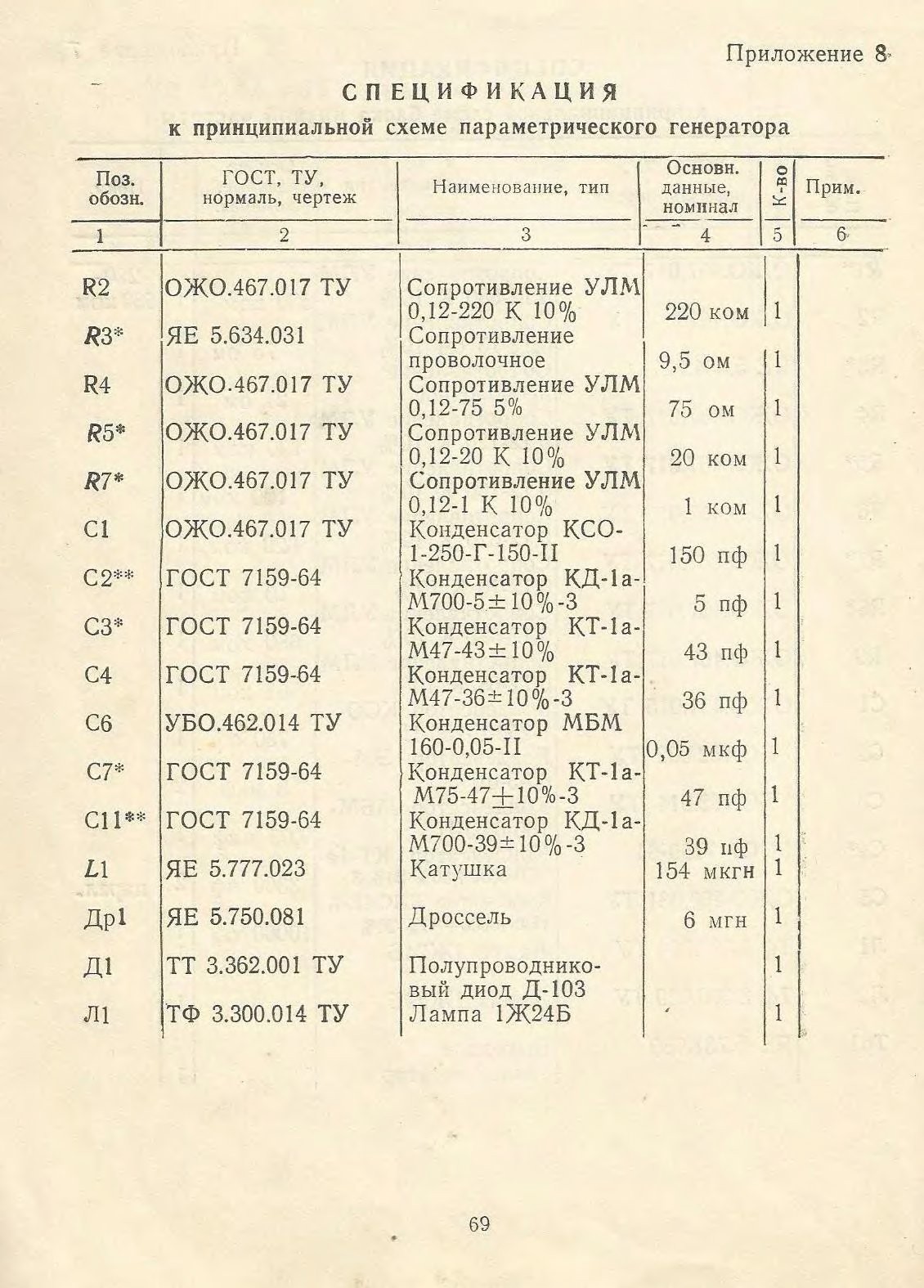

СПЕЦИФИКАЦИЯ к принципиальной схеме параметрического генератора

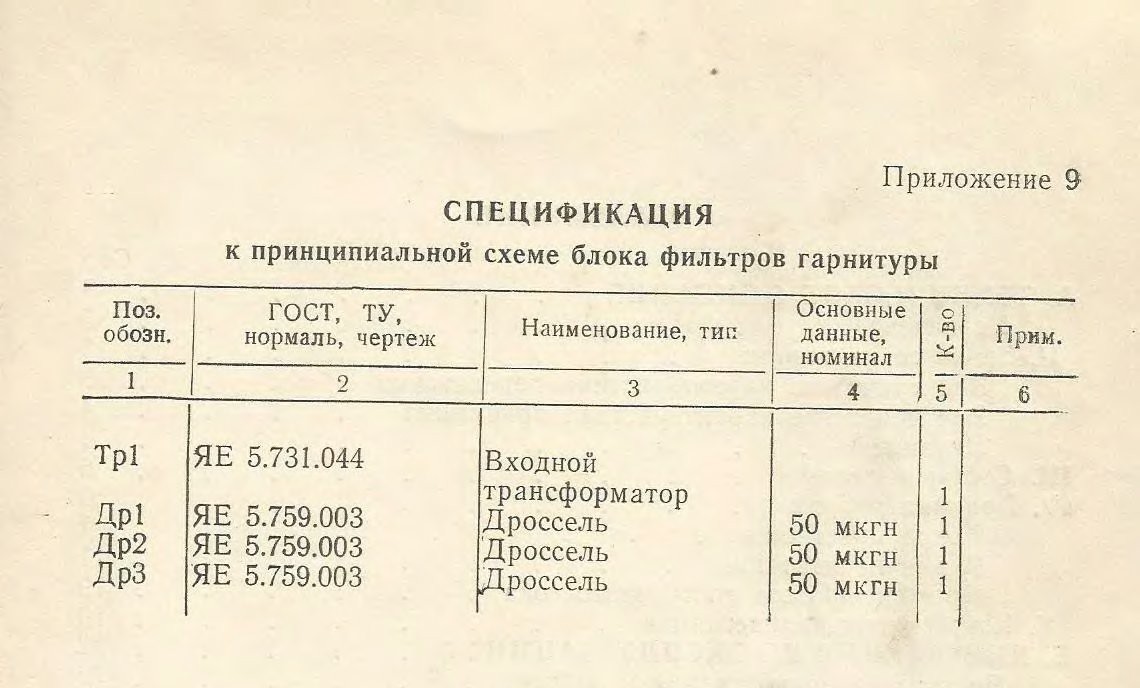

СПЕЦИФИКАЦИЯ к принципиальной схеме блока фильтров гарнитуры
