Любительская УКВ радиостанция (Жутяев С.Г.) - часть 3

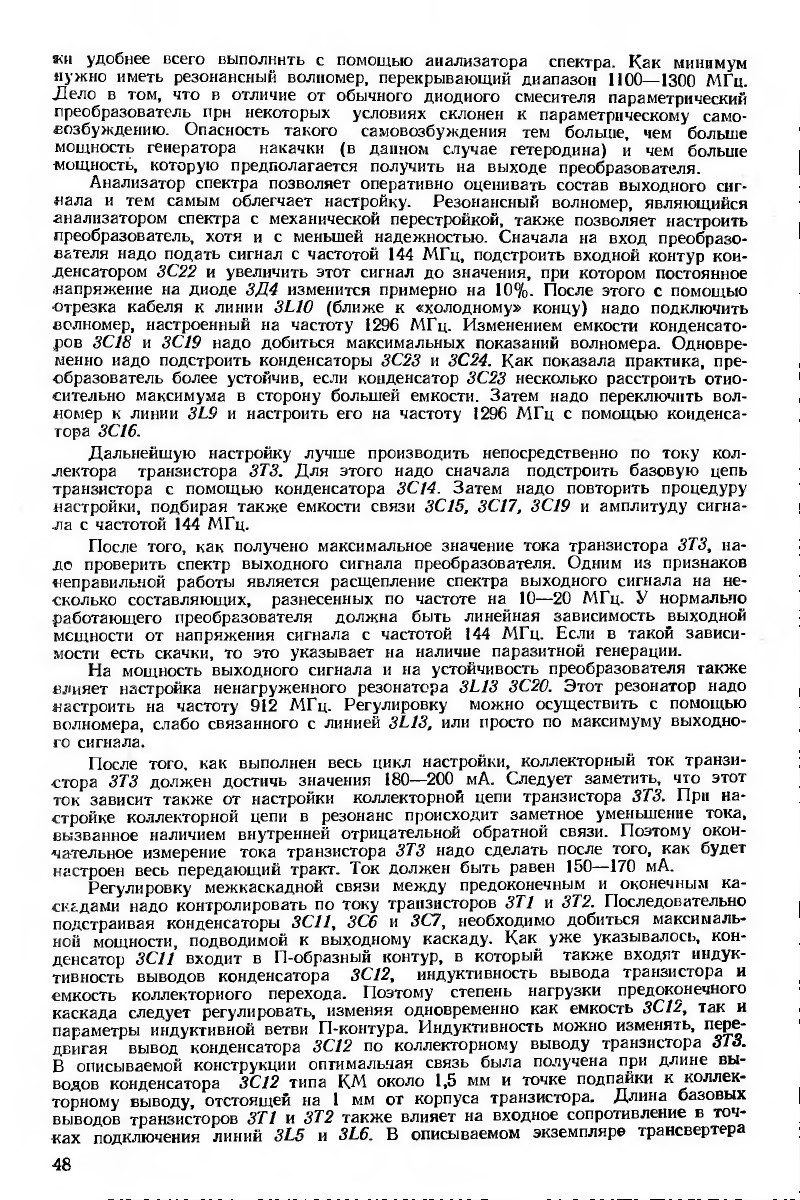

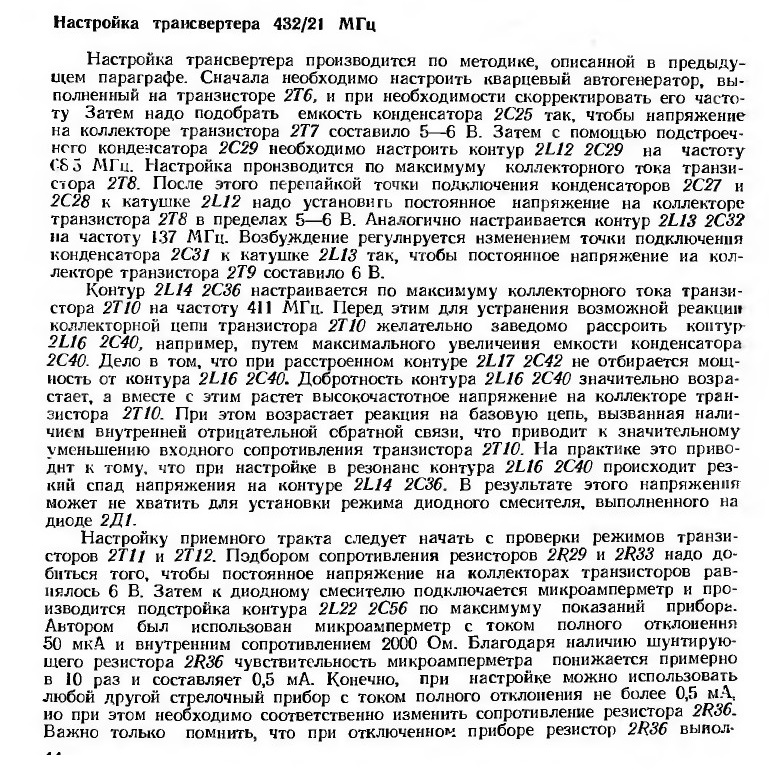

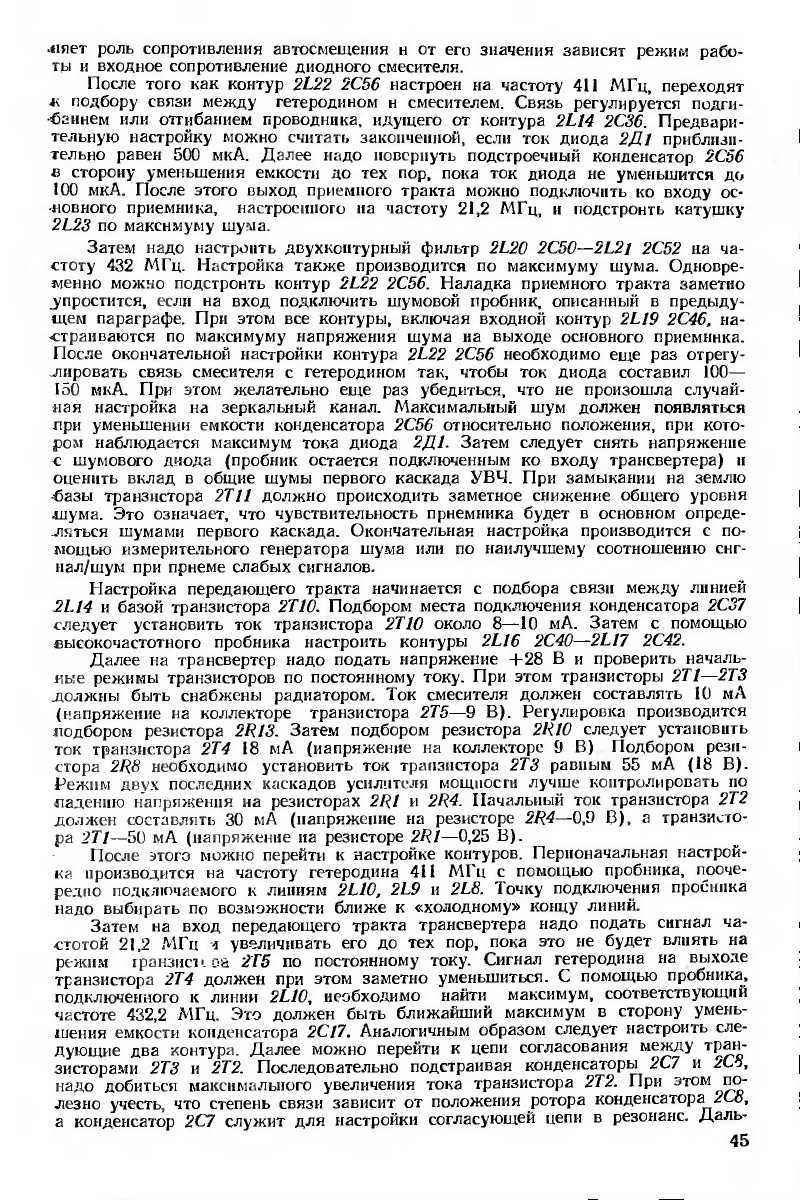

Настройка трансвертера 432/21 А1Гц

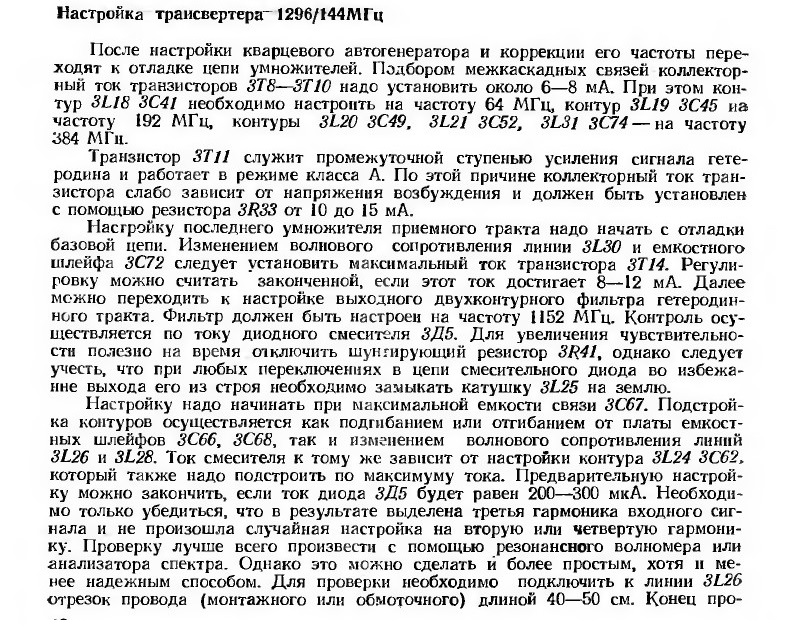

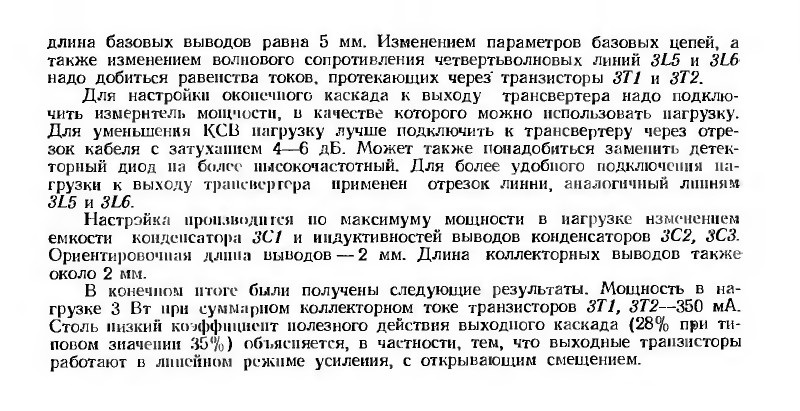

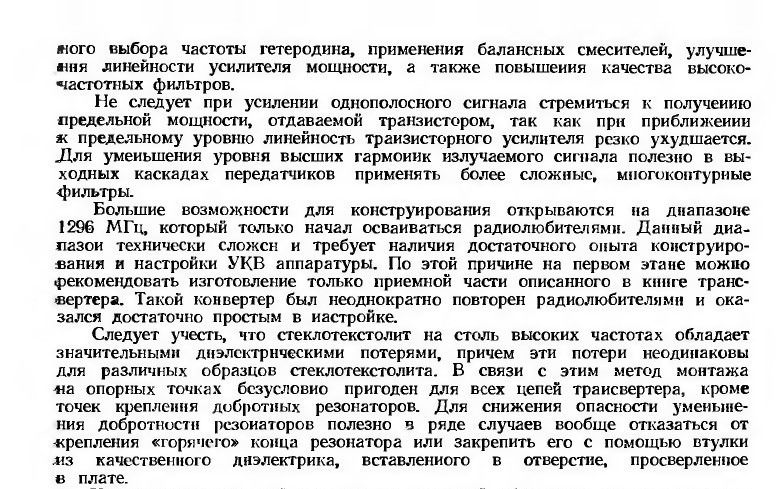

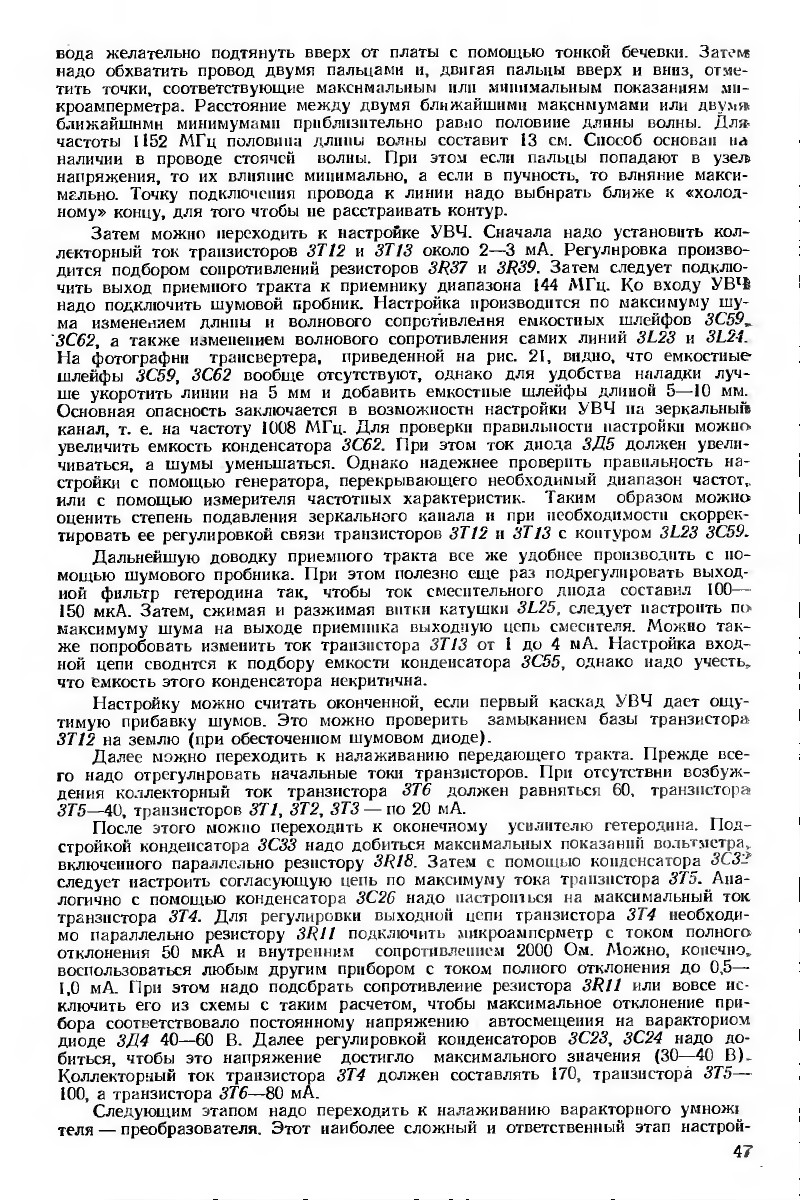

Настройка трансвертера 1296/144МГц

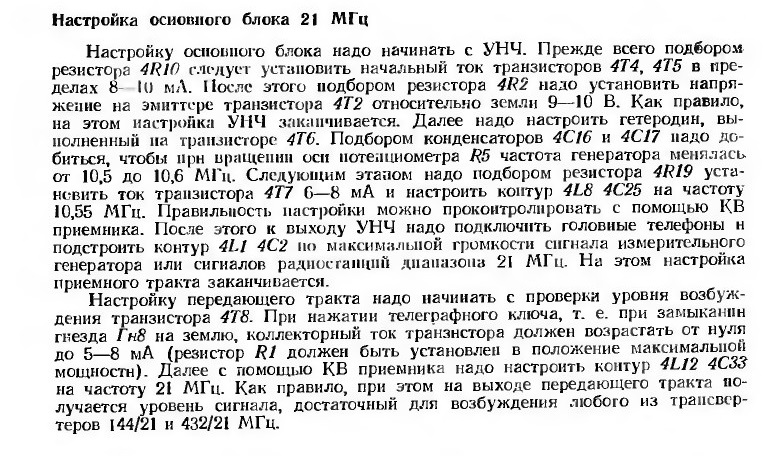

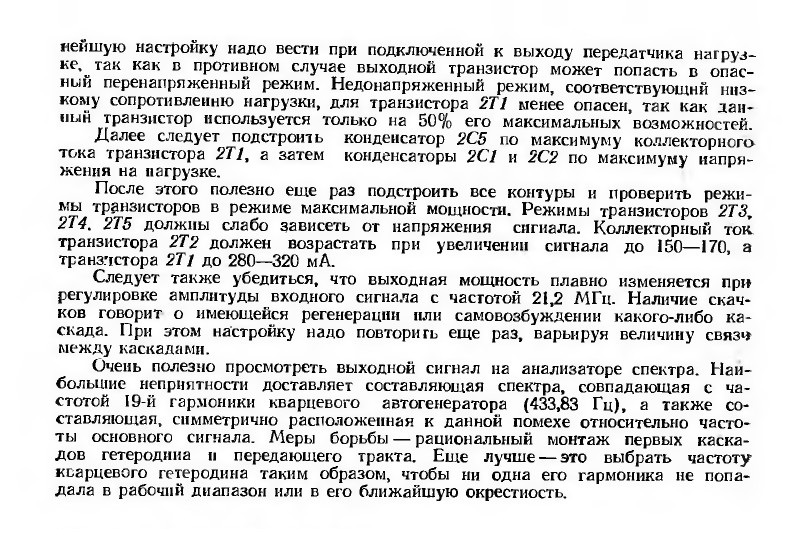

Настройка основного блока 21 МГц

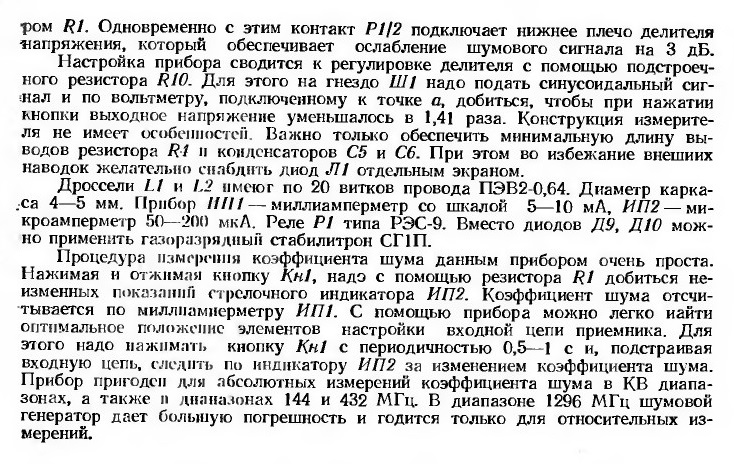

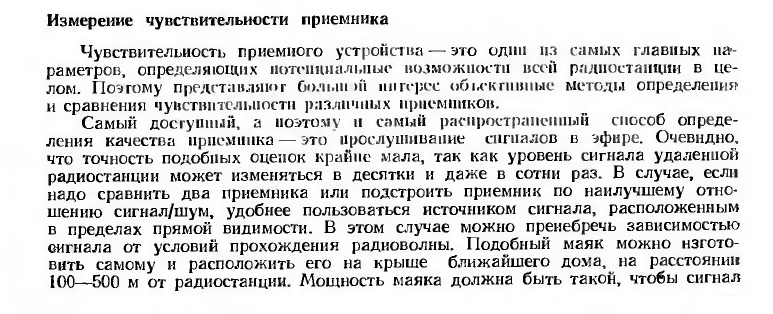

Измерение чувствительности приемника

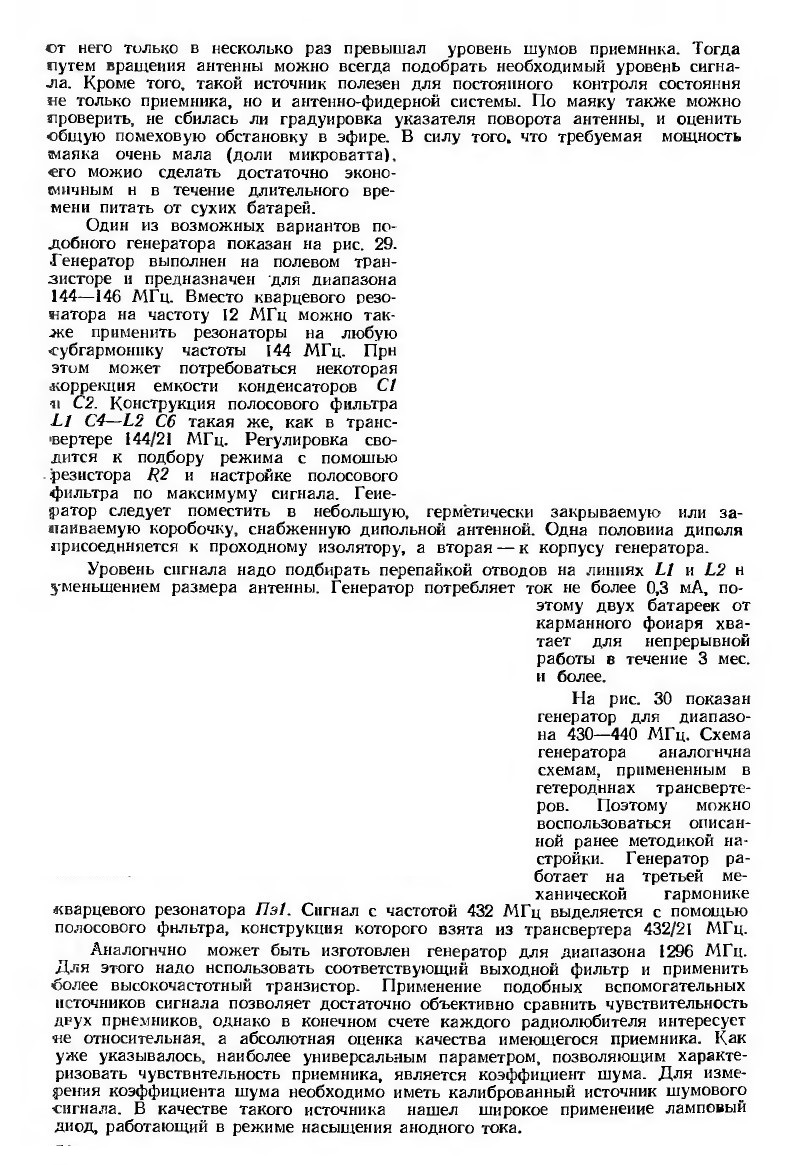

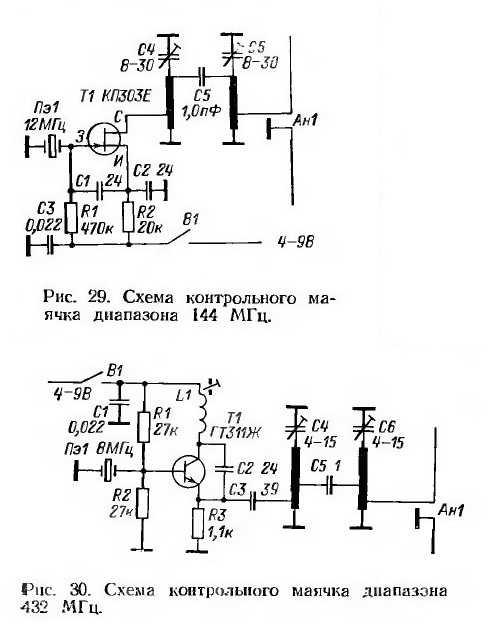

Рис. 29. Схема контрольного маячка диапазона 144 МГц.

Рис. 30. Схема контрольного маячка диапазона 432 МГц.

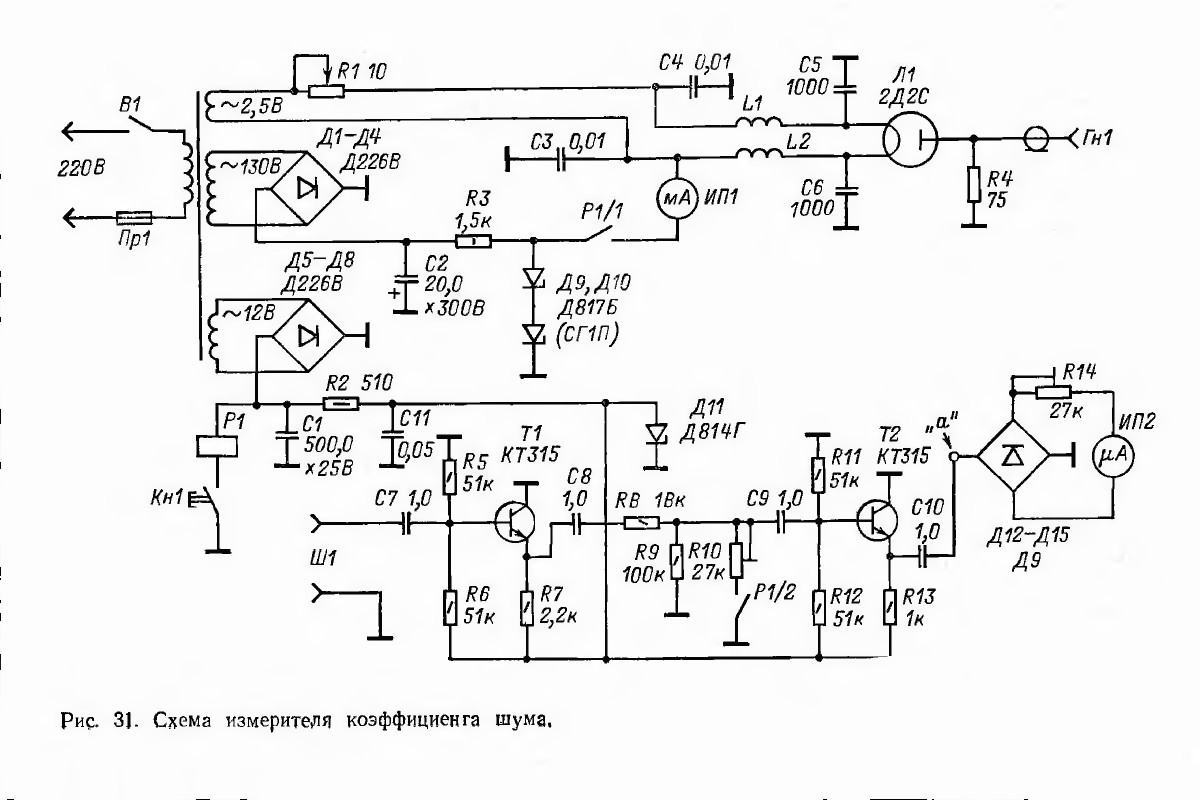

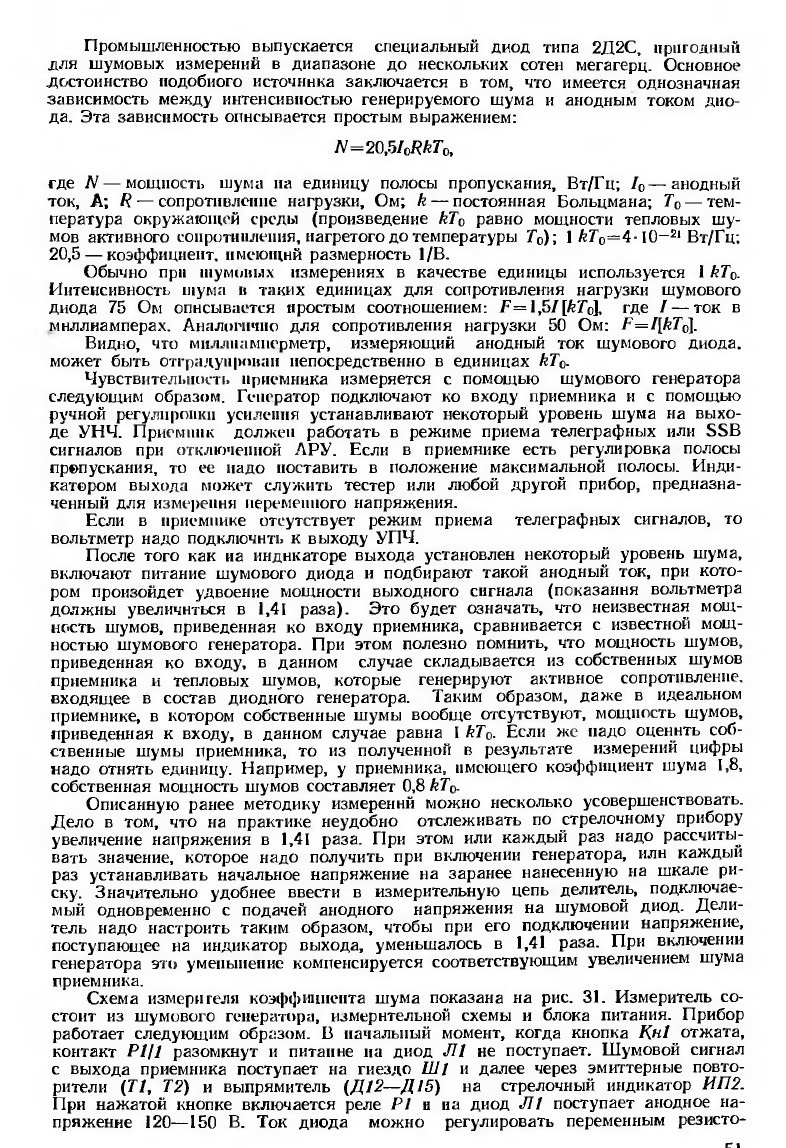

Рис. 31. Схема измерителя коэффициента шума.

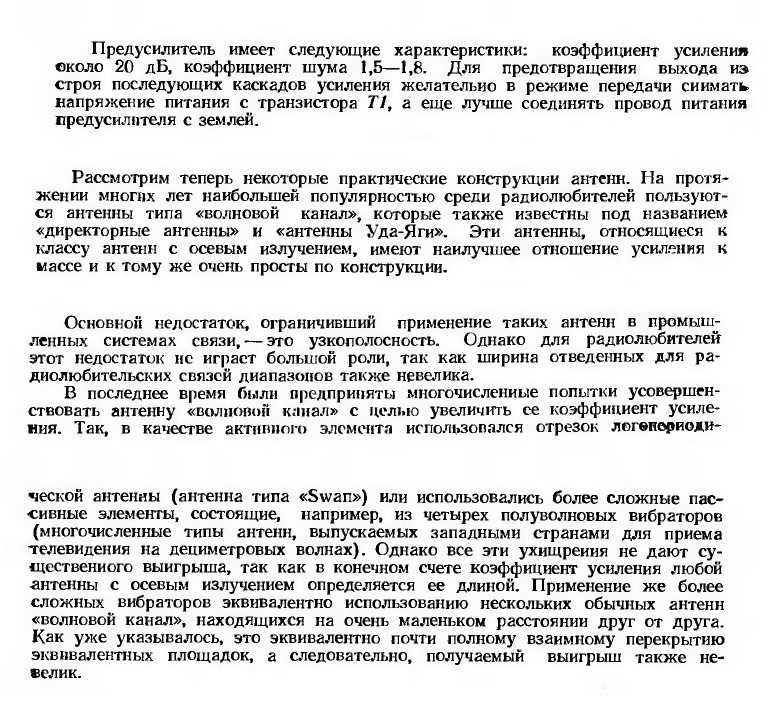

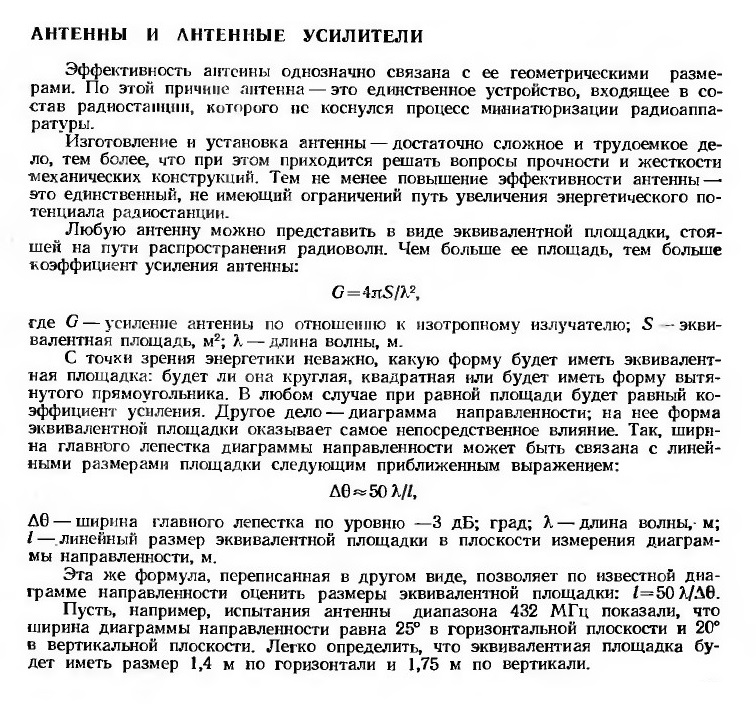

АНТЕННЫ И АНТЕННЫЕ УСИЛИТЕЛИ

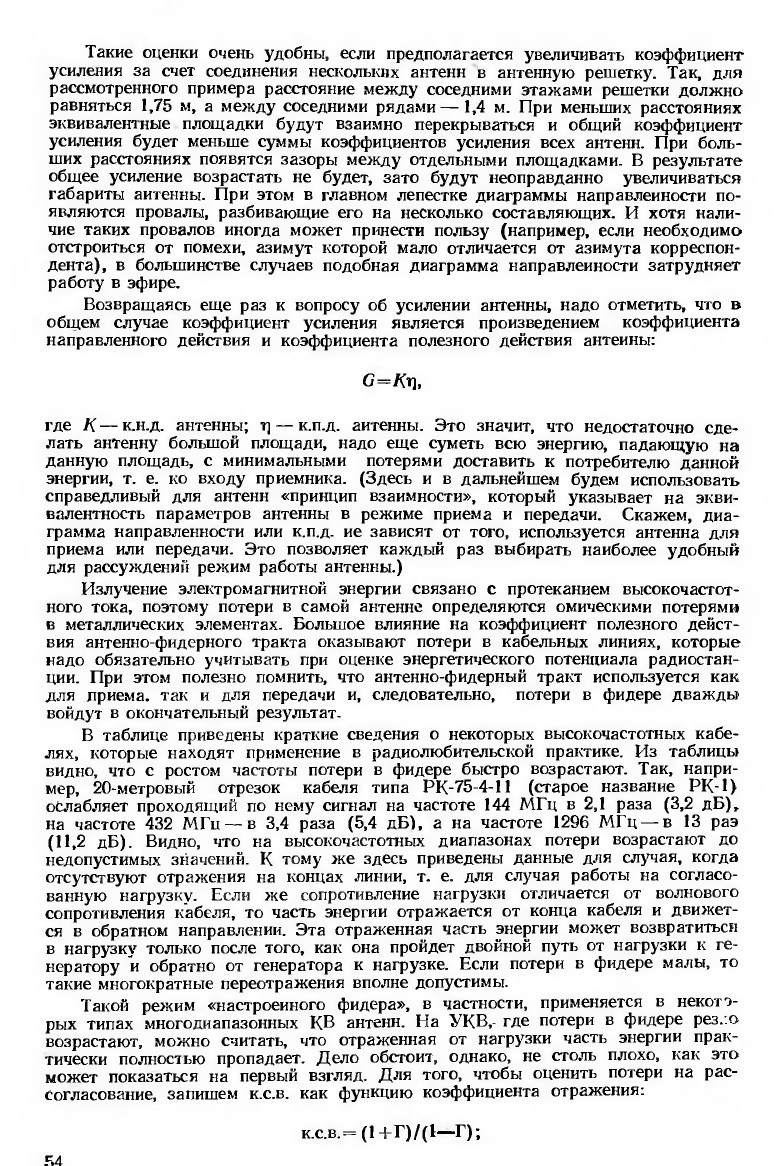

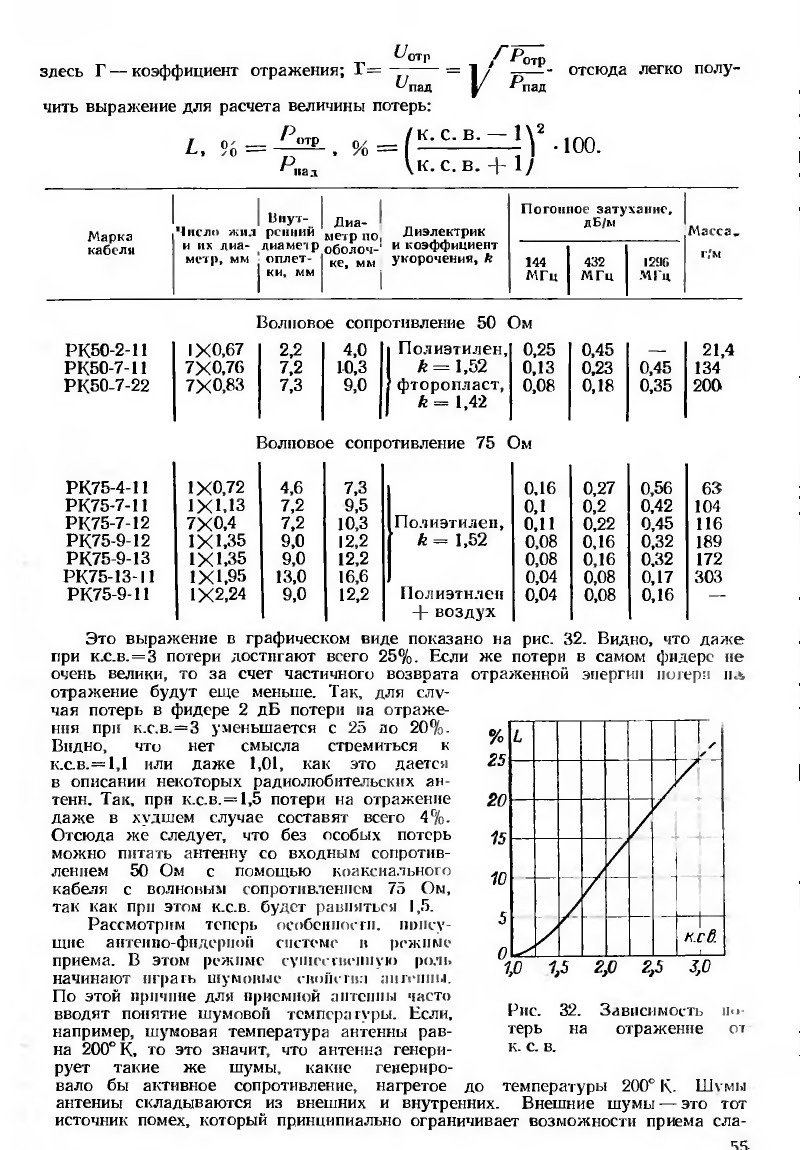

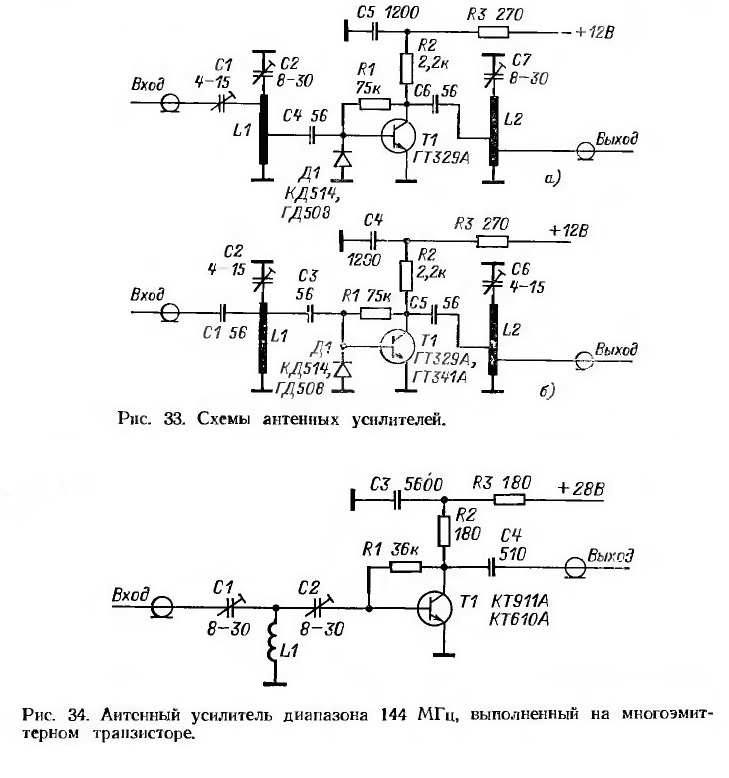

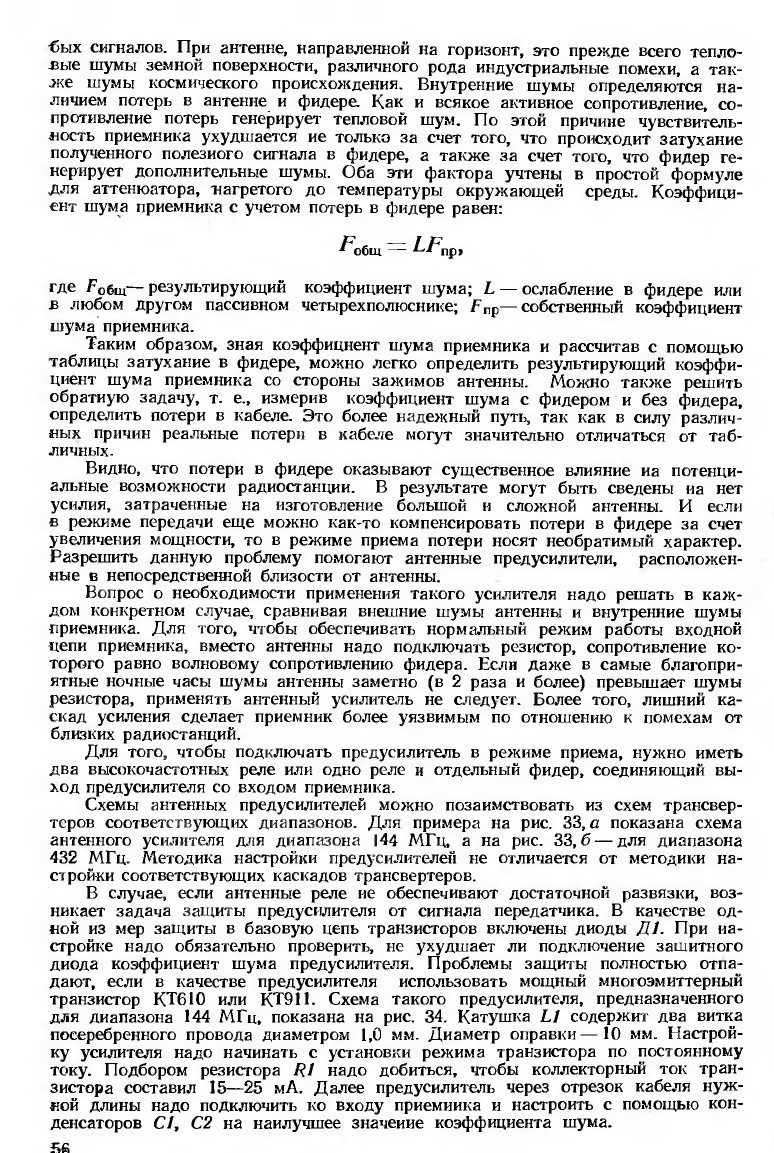

Рис. 33. Схемы антенных усилителей.

Рис. 34. Антенный усилитель диапазона 144 МГц, выполненный на многоэмиттерном транзисторе.

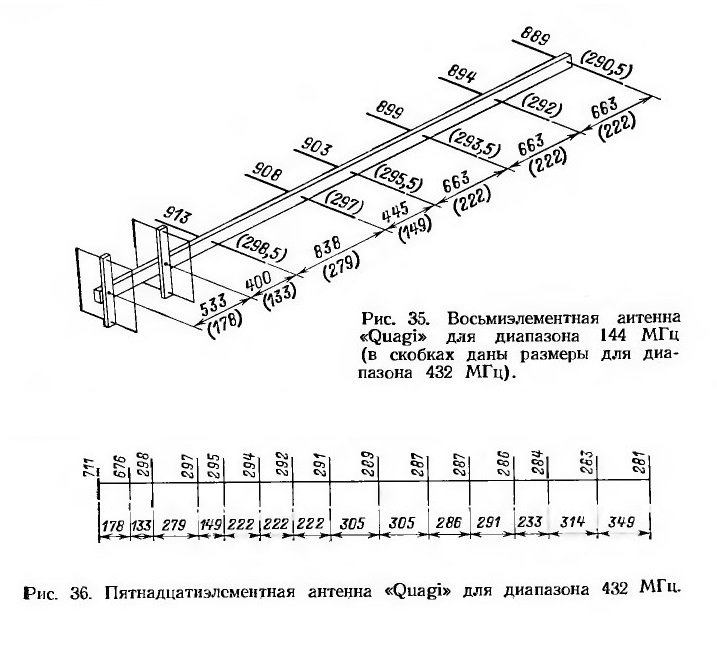

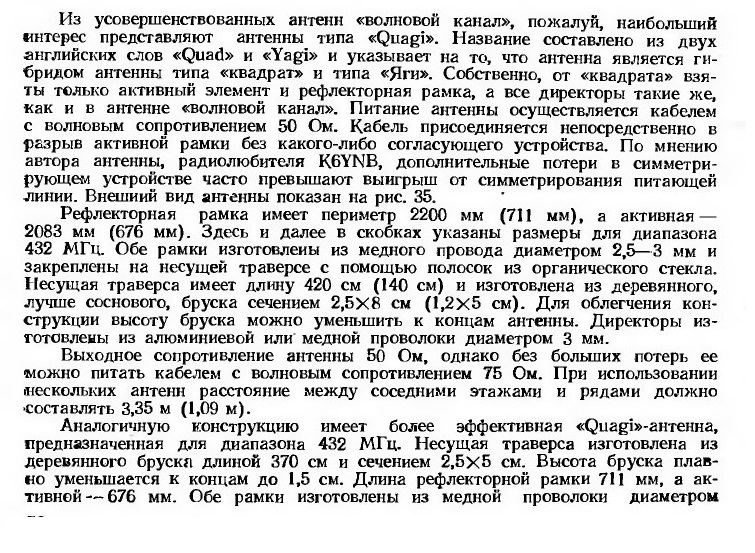

Рис. 36. Пятнадцатиэлсментная антенна «Quagi» для диапазона 432 МГц.

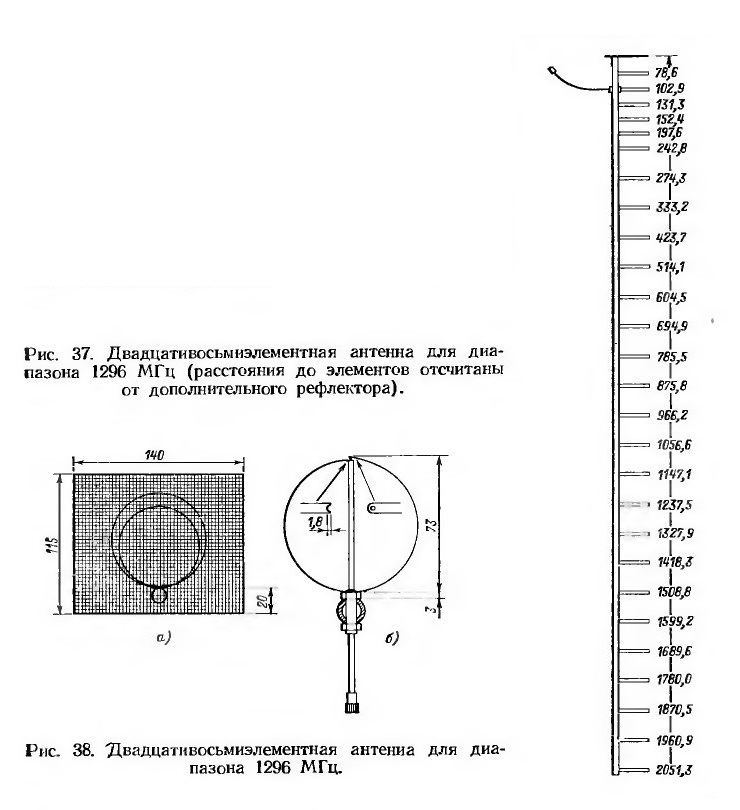

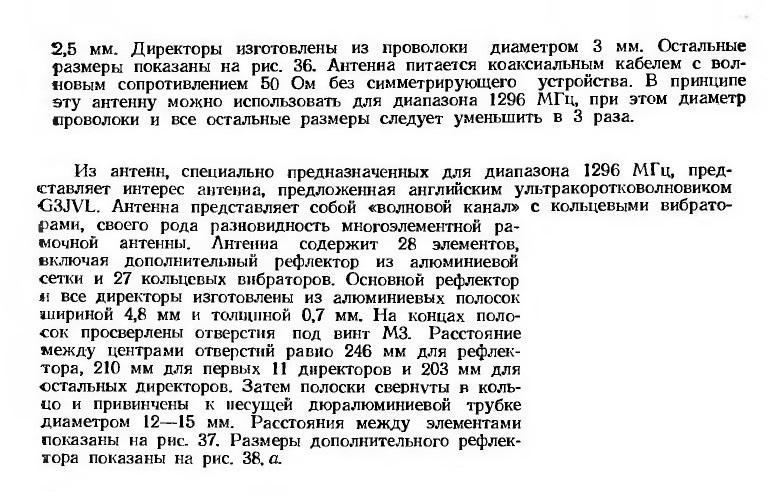

Рис. 37. Двадцати восьмиэлементная антенна для диапазона 1296 МГц (расстояния до элементов отсчитаны от дополнительного рефлектора).

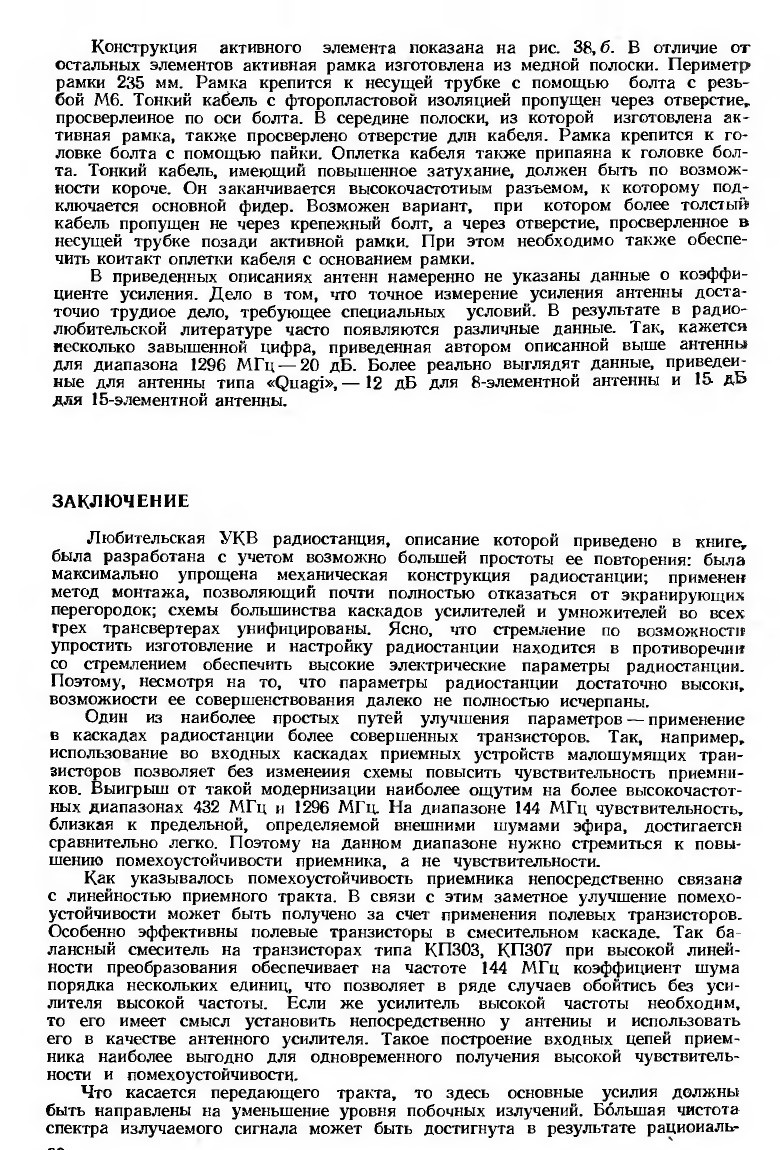

Рис. 38. Двадцативосьмиэлементная антенна для дна пазона 1296 МГц.

Что касается антенной техники, то в данной области не приходится ожидать появления каких-либо чудоконструкций, обеспечивающих небывалую эффективность. Усиление антенны непосредственно связано с ее геометрическими размерами, поэтому антенна с большим усилением всегда будет иметь большую массу и габариты.

Последнее время у нас и за рубежом большой популярностью пользуются антенны, разработанные французским радиолюбителем F9FT. Конструкции его девяти- и шестнадцатиэлементной антенны на диапазоне 144 МГц и двадцати-одноэлементной антенны на диапазон 432 МГц хорошо отработаны и обеспечивают высокую повторяемость электрических параметров. Это позволяет группировать данные антенны в большие системы, обеспечивающие усиление, достаточное для проведения радиосвязей с отражением УКВ от поверхности Луны.

Конечно, и в области антенной техники сделано пока далеко не все. Так. можно ожидать более широкого применения радиолюбителями антенн с электрическим управлением диаграммой направленности, получивших широкое распространение в профессиональных радиотехнических системах.

Хочется пожелать радиолюбителям, заинтересовавшимсн конструированием УКВ аппаратуры, творческих успехов и хороших самостоятельных разработок
