Методы определения неисправностей в радиоприемниках

Методы определения неисправностей в радиоприемниках и магнитолах

Определение и отыскание неисправностей — наиболее сложный процесс при налаживании и ремонте РЭА (радиоприемника, магнитолы или телевизора). Кратко рассмотрим наиболее часто встречающиеся неисправности, которые могут возникнуть в каскадах супергетеродинного радиоприемника, основные правила нахождения неисправностей и способы их устранения.

Неисправный радиоприемник может не работать полностью, работать частично (временами) или плохо работать (слабый или искаженный звук, помехи и т.д.).

Как правило, все неисправности, встречающиеся в радиоприемниках, приводят к нарушению его нормальной работы.

Радиоприемник может не работать по следующим причинам: отсутствует питание (перегорел предохранитель и т. д.); вышли из строя радиолампа, полупроводниковый прибор или микросхема; произошло короткое замыкание между проводами; обрыв обмотки катушки индуктивности, дросселя или трансформатора; перегорание резистора и др. Могут встречаться и более сложные неисправности, устранение которых не приводит к нормальной работе радиоприемника, и требуется его настройка с помощью соответствующей измерительной аппаратуры. Например, замена полосового фильтра требует настройки усилителя УПЧ.

Встречаются случаи, когда в общем радиоприемник работает, но нет приема на каком-нибудь диапазоне частот, пропадает звук при некоторых положениях переключателя диапазонов или регулятора громкости. В этом случае можно предположить, что радиолампы, полупроводниковые приборы или интегральные микросхемы исправны, их режим находится в пределах нормы, приемный тракт настроен правильно, но нет контакта в переключателе диапазонов или неисправен регулятор громкости.

Гораздо сложнее определить причину неисправности, когда радиоприемник работает, но звук слабый или прием сопровождается сильными искажениями или самовозбуждением. В этом случае необходимо проверить монтаж, электрический режим радиоламп, полупроводниковых приборов, микросхем, параметры радиодеталей, настройку фильтров усилителей УРЧ и УПЧ, а также сопряжение входных и гетеродинных контуров.

Практика ремонта радиоприемников показывает, что не все каскады сразу выходят из строя, поэтому не следует трогать элементы настройки контуров, менять все радиолампы, полупроводниковые приборы, интегральные микросхемы, резисторы и конденсаторы, пока не будет обнаружен неисправный блок или деталь.

Перед началом проверки и ремонта необходимо ознакомиться с принципиальной схемой радиоприемника, разобраться в монтажной схеме, изучить расположение отдельных каскадов и основных узлов и деталей. Проверку неисправного радиоприемника и его блоков следует начинать с внешнего осмотра. Как правило, при тщательном осмотре монтажа легко обнаружить обрыв провода, перегоревший резистор, обрыв вывода катушки индуктивности и др.

При внешнем осмотре схем печатного монтажа надо проверить целостность печатных проводников, особое внимание обращают на места соединения выводов деталей с токоведущими проводниками. Если при этом нельзя выявить неисправность, необходимо приступить к детальной проверке режимов работы радиоприемника. Цель такой проверки состоит в том, чтобы определить, какой каскад неисправен (блок питания, усилители УРЧ, УПЧ или УЗЧ). На практике широко применяют метод последовательной проверки прохождения сйгнала через каскады приемника, начиная от последнего каскада к входному устройству.

Для измерения режимов работы транзисторов и напряжений питания, а также для наладки трактов радиоприемника или магнитолы необходимы следующие измерительные приборы: электронный вольтметр ВК7-9, тестер Ц4312, электронный осциллограф CI-19, генераторы стандартных сигналов Г4-70 для наладки ЧМ-тракта и Г4-18 для наладки АМ-тракта, электронный вольтметр переменного тока B3-13. Для регулировки и настройки можно взять и другие приборы, имеющие соответствующие пределы измерений. Характерные неисправности транзисторных радиоприемников и магнитол, вызывающие их причины и методы устранения, приведены в табл. 10.

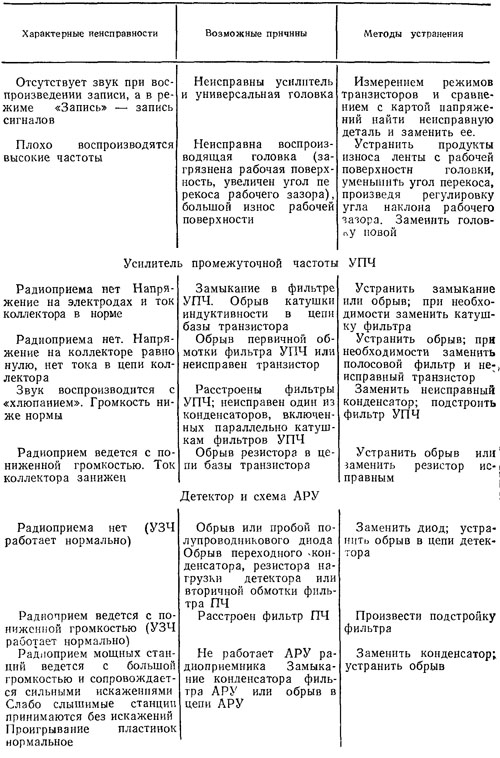

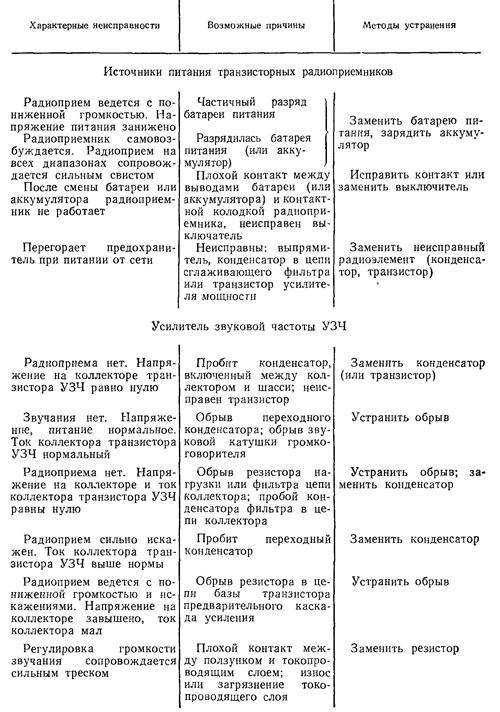

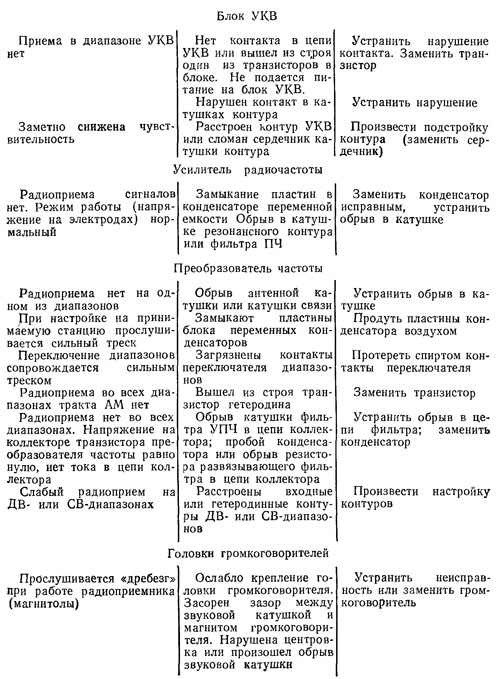

Таблица 10. Характерные неисправности транзисторных радиоприемников и магнитол, их причины и методы устранения
