EDMOLIFT. КАТАЛОГ ПРОДУКЦИИ (2019-2020 год) - часть 5

АВТОМАТИЧЕСКИЙ

 ПНЕВМАТИЧЕСКИЙ

 БЕЗОПАСНЫЙ

PL 2000

АВТОМАТИЧЕСКАЯ ПОДДЕРЖКА
ВЫСОТЫ РАБОЧЕЙ ПЛОСКОСТИ

Подъемник  поддонов  PL  2000  -  простое
устройство,  которое  автоматически  под-
держивает  высоту  груза  на  идеальном
эргономическом  уровне  для  ручной  загрузки
и  разгрузки  поддонов.  Поддон  может  легко
вращаться  для  облегчения  доступа  к  любой
стороне груза. Нет необходимости в установке
технологических  магистралей  со  сжатым  воз-
духом. Нужно один раз установить необходимое
давление  в  рабочей  камере  подъемника  и
устройство готово к работе поддон за поддоном!

ОСОБЕННОСТИ ОБОРУДОВАНИЯ

•

Максимальная грузоподъемность 2000 кг.

•

Легкая  регулировка  (настройка  производится  без

применения специальных инструментов).

•

Автоматическая поддержка высоты рабочей плоскости.

•

Легко перемещается от одного рабочего места к другому с

помощю погрузчика или тележки.

•

Простой доступ ко всем сторонам поддона.

•

Безопасные зазоры между движущимися частями.

•

Устойчивая конструкция.

•

Упрощенная пневматическая система.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Грузоподъемность

2000 кг

Опорная платформа

1220х915 мм

Диаметр поворотного круга            1100 мм
Высота сложенного

242 мм

Максимальная высота

775 мм

Вес

310

Привод

трехкамерная пневматическая

подушка со вспомогательной

пружиной

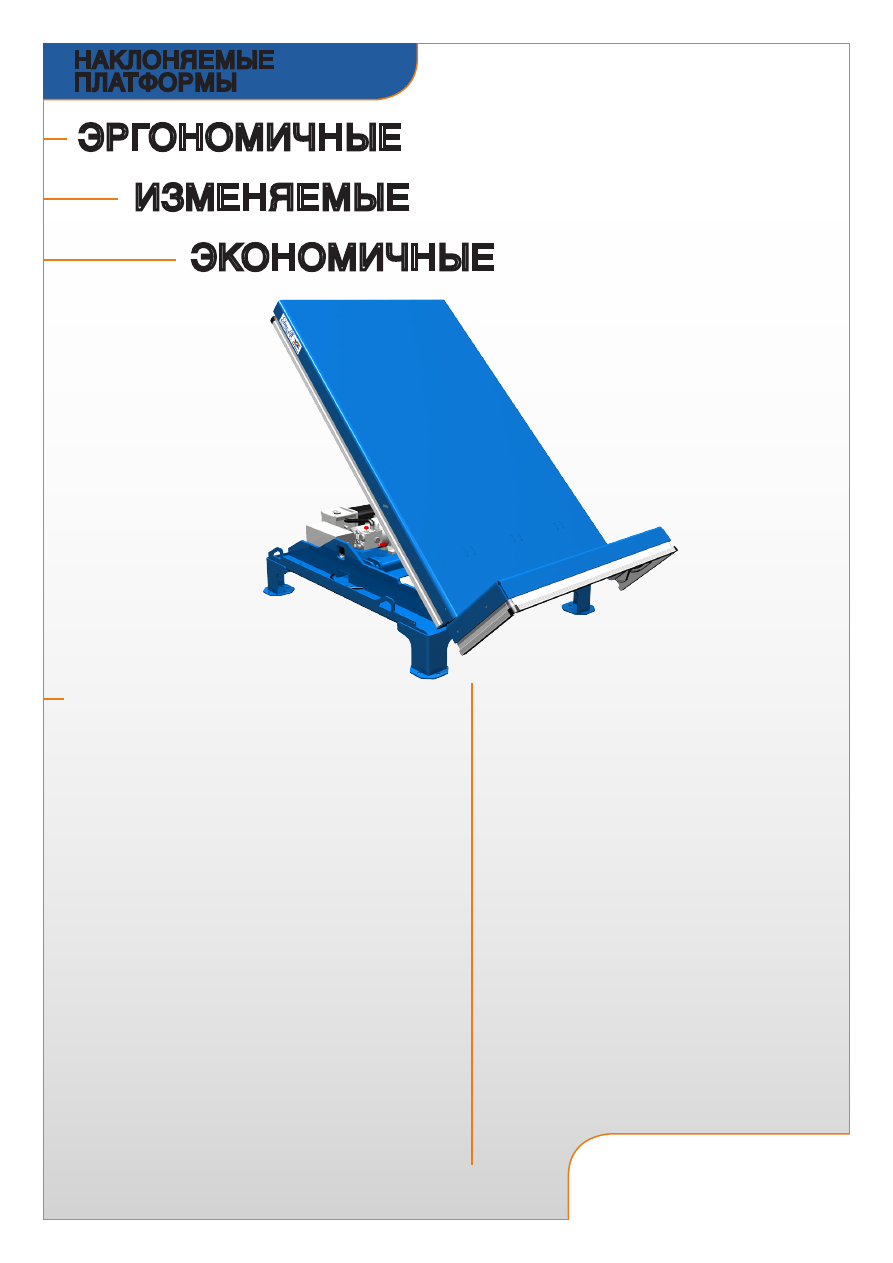

ЭРГОНОМИЧНЫЕ

 ИЗМЕНЯЕМЫЕ

 ЭКОНОМИЧНЫЕ

НАКЛОНЯЕМЫЕ

ПЛАТФОРМЫ

НАЙДИТЕ РЕШЕНИЕ ДЛЯ ПОДЪЕМА С
EDMOLIFT

Компания  EdmoLift  предлагает  новую  всеобъемлющую
программу  решений  на  основе  наклоняемых  платформ.
Наклоняемые  платформы  можно  устанавливать  на
платформу подъемного стола или как отдельное устройство.
При установке на подъемном столе для наклона используется
гидростанция

стола.

Наклоняемые

платформы,

установленные  прямо  на  полу,  имеют  собственную  раму
и  комплектуются  встроенной  гидростанцией.  Функция
наклона позволяет наклонять платформу подъемного стола
что делает доступ к товару проще и удобнее, соответственно
повышая эргономичность рабочего места.
Примером  рабочих  мест  могут  служить  контроль  за
погрузкой/разгрузкой товаров, так же как и рабочие места
непосредственно  на  производстве.  Товар  может  быть
упакован в паллеты, ящики или контейнеры.
Наклонная  платформа  может  быть  произведена  на  заказ
для  удовлетворения  индивидуальных  нужд  и  желаний
потребителя.

ОСОБЕННОСТИ ОБОРУДОВАНИЯ

• Одинарная гидравлическая система - максимальный угол
наклона 45°.
• Двойная гидравлическая система - максимальный угол
наклона 90°.
• Крутящий момент 6.5 кНм и 13 кНм.
• Длина платформы 900 мм, 1300 мм, 1700 мм.
• Ширина платформы 600 мм, 800 мм, 1000 мм.
• Защита от скатывания 230 мм(включена в стандартную
модель)
• Соответствует европейскому стандарту безопасности EN
1570.
• 24-вольтовая система управления с пультом управления с
аварийным выключателем.
• Класс защиты электрического оборудования IP54.
• Безопасные зазоры между всеми движущимися частями.
• Защита от перегрузки
• Кромка безопасности на всех четырех сторонах рабочей
платформы, для предотвращения наезда платформы на
препятствие при движении вниз.
• Рабочая поверхность, не нуждающаяся в обслуживании.
• Программируемый блок управления для простой
настройки под специфические нужды.

EDLF 65  36085  1300    800  320

90°

Два цилиндра

  800

6,5

0,75

165             Напольный



ESLF 65  36076    800

1300  320

45°

Один цилиндр  1300

6,5

0,75

165             Напольный

Длина Ширина  Мин

Угол

Тип гидравлики  Наклон

Крутящий

кВт

Вес с упа-

Модель

Арт

мм          мм         высота мм  наклона

через

момент кНм

ковкой кг   Исполнение   Примеч.

НАКЛОНЯЕМЫЕ

ПЛАТФОРМЫ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

СЕ- ИЛИ ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Подъемные столы и передвижные подъемные столы произведены в соответствии со стандартом, EN 1570, и стандартом передвижных столов, EN
1757-1 и в соответствии с директивами ЕМС для низковольтного оборудования. Продукция поставляется после тестирования с сертификатами
соответствия СЕ и гарантией качества или в определенных случаях с декларацией соответствия изготовителя.
Продукция EdmoLift сертифицирована для использования на территории Российской Федерации.

WP 205

WP 155

WP 105

WP 85

WP 65

www.edmolift.ru

ЭКОНОМИЧНЫЕ



ЭРГОНОМИЧНЫЕ





ТЕХНОЛОГИЧНЫЕ

Рабочий манипулятор WP

•  Две  скорости  подъема  и  опускания
для  лучшего  контроля  и  большей
безопасности.
•  Индикатор

разряда

батарей

установлен

в

центре

рукоятки

управления, то позволяет легко сле-дить
за состоянием батареи
•  Легко  приспосабливается  для  спе-
цифический потребностей заказчика.
•  Большое

количество

сменного

оборудования

для

перемещения

различных грузов
•  Соответствие  стандарту  EN1757.1
имеет CE маркировку.

Рабочий  манипулятор  оперирует  с
грузами  до  205  кг.  Вес  распределяется
равномерно

между

четыремя

шарнирными  колесами,  что  вкупе  с
короткой  колесной  базой  и  малым
собственным  весом  делает  рабочий
манипулятор  самым  безопасным  и
маневренным подъемником.

Применение  рабочих  манипуляторов
позволяет  облегчить  условия  труда,
что, в свою очередь, позволяет снизить
расходы компании.

ЛЕГКОЕ ПЕРЕМЕЩЕНИЕ ТЯЖЕСТЕЙ С WP

WP 65

   65       1440    125

735

470

1600  410 x 470  24V/7,2Ah  1,5A/230V  39

WP 85

 85

 1440   125

735

600

1600  470 x 600  24V/7,2Ah  1,5A/230V  39

WP 85 EM

 80

 1760   125

795

600

1920  470 x 600  24V/7,2Ah  1,5A/230V  42

WP 105

 105       1345    130

845

600

1590  470 x 600  24V/7,2Ah  1,5A/230V  42

WP 105 EM   100       1655    130

845

600

1920  470 x 600  24V/7,2Ah  1,5A/230V  45

WP 105L

 105       1345    105

850

600

1590  470 x 600  24V/7,2Ah  1,5A/230V  44

WP 105L EM   100       1655    130

845

600

1920  470 x 600  24V/7,2Ah  1,5A/230V  45

WP 155

 155       1345    130

850

600

1590  470 x 600  24V/7,2Ah  1,5A/230V  43

WP 155 EM   150       1655    130

850

600

1920  470 x 600  24V/7,2Ah  1,5A/230V  45

WP 155L

 155       1345    105

850

600

1590  470 x 600  24V/7,2Ah  1,5A/230V  44

WP 155L EM   150        1655    105

850

600

1920  470 x 600  24V/7,2Ah  1,5A/230V  49

WP 205

 205       1320    105

1015

560

1600  600 x 560  24V/12Ah  1,5A/230V  64

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Зарядное устройство

Индикатор заряда аккумулятора установлен

в центре рукоятки управления, в наиболее

удобном для визирования месте.

Зарядное  устройство  полностью  авто-

матическое,  что  продлевает  срок  службы

аккумуляторов,  совместимо  с  большин-

ством  стандартов  электроснабжения,  при-

нятых в мире.

Равномерное распространение веса

Уникальная  геометрия  рамы  рабочего  ма-

нипулятора  и  строго  вертикальная  мачта

позволяют  равномерно  распределить  вес

груза между колесами при любых операциях

совершаемых при перемещении тяжестей.

Оптимальный дизайн

Оптимальный дизайн рабочего манипуля-

тора позволяет легко производить замену

навесного оборудования и следить за сос-

тоянием устройства.

При  переноске  тяжестей

необходимо  учитывать  пра-

вила охраны труда.

Нельзя  поднимать  тяжелые

предметы  без  использования

специальных  средств,  по-

скольку  это  может  привести  к

травмам спины и конечностей.

Модель

Высота

подъема

мм

Высота

сложен

мм

Габаритные размеры, мм

Батарея

Плат-

форма,

мм

Зарядное

устройство

Вес

с упак.,

кг

         Длина     Ширина    Высота

Грузо-

подъем-

ность кг

Техническая информация

Рабочий манипулятор WP

СЕ- ИЛИ ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Подъемные столы и передвижные подъемные столы произведены в соответствии со стандартом, EN 1570, и стандартом передвижных
столов, EN 1757-1 и в соответствии с директивами ЕМС для низковольтного оборудования. Продукция поставляется после тестирования
с сертификатами соответствия СЕ и гарантией качества или в определенных случаях с декларацией соответствия изготовителя.
Продукция EdmoLift сертифицирована для использования на территории Российской Федерации.

www.edmolift.ru

Аксессуары для WP

www.edmolift.ru

Аксессуары для WP

Сетчатая платформа

Расширенная платформа со стальной
сеткой спроектирована для использования
с различными типами специализированных
грузов, но лучше всего подходит для грузов
с высокой температурой. Платформа
откидывается вверх и фиксируется,
открывая стальной вильчатый захват.

Крановая стрела с рым-болтом

Длина крановой стрелы может быть
изменена в соответствии с вашим грузом.
Превосходное приспособление для
поднятия и позиционирования грузов,
требующих поднятия сверху.

Вильчатый захват

Идеальное решение для поднятия и

удержания коробок и ящиков. Вильчатый

захват просто прилегает к сторонам

коробки или ящика и удерживает груз,

используя ребро на краях контейнера.

Размер вилок может изменяться для

удовлетворения ваших потребностей.

Стальная платформа для
вильчатого захвата

Имеет все преимущества вильчатого захвата
с добавленной съемной нержавеющей
платформой общего назначения.

Пластиковая платформа

Под универсальной полеуретановой

платформой находится вильчатый

захват, что вместе является прекрасным

приспособлением для многих применений.

Платформа просто откидывается вверх и

фиксируется, открывая стальной вильчатый

захват.

www.edmolift.ru

Аксессуары для WP

Платформа с металлическим
столом с пазом

В платформе могут быть вырезаны пазы
для соответвия специальному дизайну.

Платформа с направляющим
роликом

Направляющий ролик помогает
при погрузке/разгрузке грузов на
платформу.



Бочкокантователь с
механизированным захватом и
ручным вращением

Механизированный захват с ручным
вращением. Надежно захватывает
любые цилиндрические объекты и имеет
возможность вращать их с вертикали в
горизонтальное положение и обратно.
Идеально для захвата и перемещения
бочек.

Держатель рулонов, D=48 мм,
L=460 мм

Спроектирован для подъема рулонов
со стандартным 48мм стержнем и
транспортировки их на упаковочную
линию или стойку для рулонов.

Аксессуары для WP

Двойной держатель рулонов
D=48 мм, L=460 мм

Рулоны располагаются на двух
стержнях.

Платформа V-образная,
нержавеющая сталь, 360°

Рулон закреплен на платформе,
оставляя бобину свободной для того,
чтобы рабочий манипулятор поднял
рулон на упаковочную линию.

Поворотный держатель рулонов,
D=65-150 мм

Поднимает вертикальный рулон
и вращает его на 90 градусов до
горизонтального положения для
транспортировки на упаковочную линию.
Подходит для 76мм стержня.

Байонетные крепления

Если у вас имеется два или более
аксессуаров, то байонетные крепления
являются верным решением. Эти
крепления позволяют менять
аксессуары за считанные секунды, без
раскручивания и закручивания винтов.

НАКОПИТЕЛЬ ПОДДОНОВ

ЛЕГКАЯ УКЛАДКА ПОДДОНОВ В ШТАБЕЛЬ

Система штабелирования поддонов EdmLift изготавливается
на

базе

проверенных

узлов,

использующихся

в

производстве  подъемных  столов.  Накопитель  поддонов
может штабелировать до 25 поддонов и может быть легко
перенастроен на работу с поддонами разной ширины (1000
мм и 800 мм). Оператор может выбрать установку в штабель
или выдачу 1, 2, 3, 4 или 5 поддонов одновременно.
Накопитель  поддонов  позволяет  производить  обработку
поддонов  с  минимальными  трудовыми  затратами  и
эффективно использовать площади для хранения.

•

Увеличение безопасности рабочей среды

•

Аккуратный прямой штабель

•

Штабелирование или выемка одного за другим или до 5

поддонов одновременно

•

Исключение  трудоемкой  работы  по  штабелированию

поддонов с помощю погрузчика

•

Уменьшение необходимого количества погрузчиков

•

Укладка 15 или 25 поддонов

•

Соответствие европейским нормам безопасности

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

Штабелирование или выдача       Емкость

Один за другим

15 поддонов

Один за другим

25 поддонов

1,2,3,4 или 5

15 поддонов

1,2,3,4 или 5

25 поддонов

ШТАБЕЛИРОВАНИЕ ПОД ДОНОВ
С УРОВНЯ ПОЛА

www.edmolift.ru

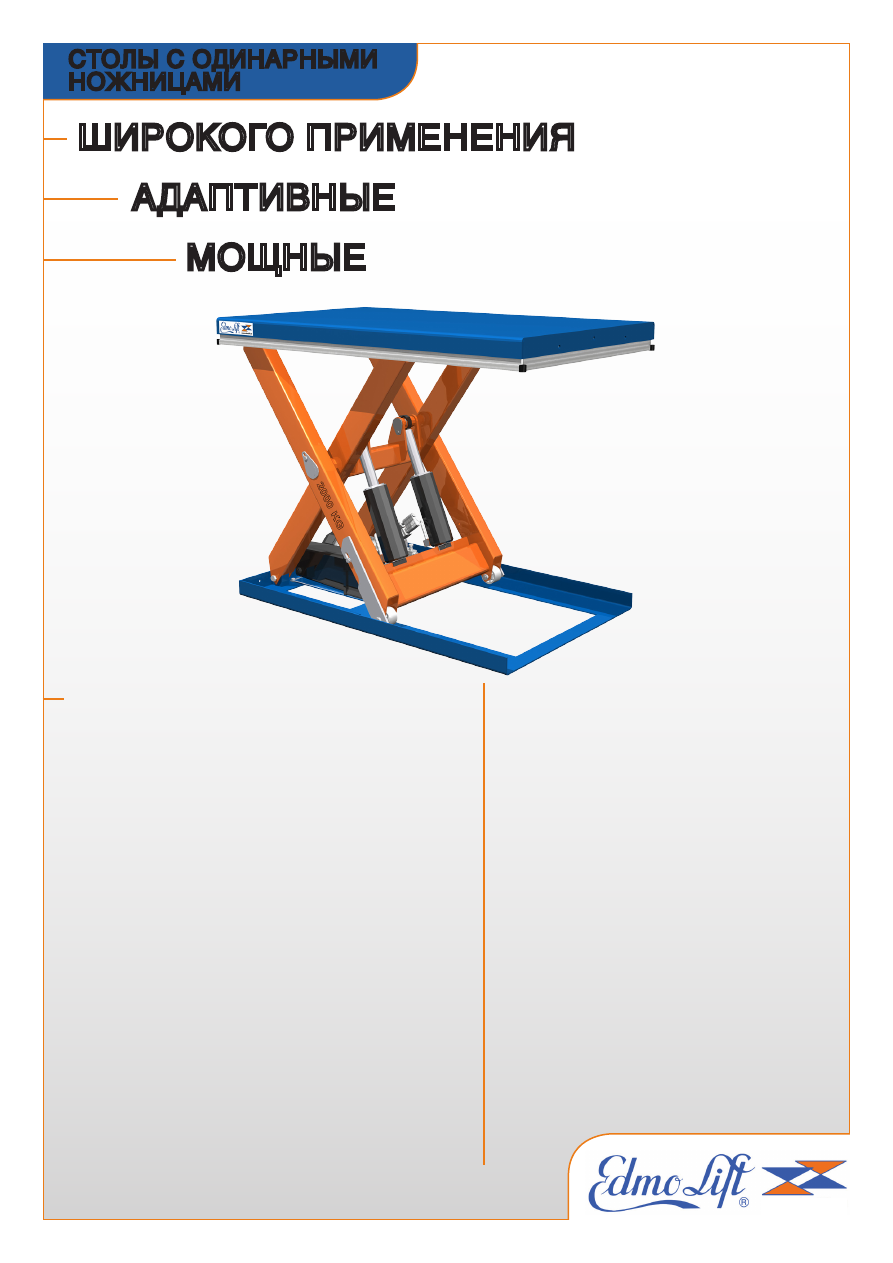

СТОЛЫ С ОДИНАРНЫМИ

НОЖНИЦАМИ

НАЙДИТЕ РЕШЕНИЕ ДЛЯ ПОДЪЕМА С
EDMOLIFT

Наша  самая  большая  группа  продуктов  состоит  из  простых  по
конструкции,  однако  при  этом  мощных  и  универсальных  подъемных
столов.  Различные  модели  столов  с  одинарными  ножницами  широко
применяются  для  многих  задач,  прекрасно  адаптируются,  являются
надежными и эргономичными.
Подъемные  столы  часто  используются  как  средство  подъема  грузов
непосредственно  на  производстве,  или  в  качестве  подъемной
платформы для погрузки товаров в грузовик на улице в погрузочном
доке. При наличии большого разнообразия характеристик и моделей,
а  также  грузоподъемности  в  диапазоне  от  500  кг  до  10-ти  тонн,  Вы
всегда  найдете  подъемный  стол  для  любых  нужд.  Наши  подъемные
столы  находят  применение  не  только  в  промышленности,  но  и  на
оптовых базах, складах и других областях.
Все модели столов, название которых начинается с буквы T, могут быть
модифицированы  с  учетом  специфических  требований  покупателя.
Подъемные  столы  могут  поставляться  в  различных  цветовых
решениях,  с  набором  различных  аксессуаров  и  альтернативных
средств управления, созданных для удовлетворения индивидуальных
потребностей  клиента.  Некоторые  модели  могут  поставляться
в  высокопрочном  исполнении  для  интенсивного  использования.
Функциональность  продукта  может  быть  увеличена  при  помощи
различных аксессуаров. Примеры аксессуаров: база для перемещения
стола, откидные козырьки (аппарели), ограждения, рольганги и тд.
Перед  принятием  решения  о  приобретении  какой-либо  модели
подъемного стола необходимо рассмотреть все условия.

ОСОБЕННОСТИ ОБОРУДОВАНИЯ



•  Максимальная грузоподъемность 10 000 кг.
•  Длина платформы от 900 мм до 5000 мм (для
стандартных моделей).
•  Всеобъемлющий набор аксессуаров и опций.
•  Соответствует европейскому стандарту безопасности EN
1570.
•  24-вольтовая система управления с пультом управления с
аварийным выключателем.
•  Безопасные зазоры между всеми движущимися частями.
•  Класс защиты электрического оборудования IP54.
•  Защита от перегрузки.
•  Кромка безопасности на всех четырех сторонах рабочей
платформы, для предотвращения наезда платформы на
препятствие при движении вниз.
•  Стол оборудован клапанами потока для предотвращения
падения рабочей платформы стола при обрыве шланга
высокого давления и механическими опорами для
безопасности сервисного обслуживания.
•  Рабочая поверхность, не нуждающаяся в обслуживании.
•  Блок управления с возможностью программирования
различных функций (включен в стандартную модель).

ШИРОКОГО ПРИМЕНЕНИЯ



АДАПТИВНЫЕ





МОЩНЫЕ

TR 500

32950

  500

  600

160

  900

  600

12

0,37

  110

TL 1001B

33024

  1000

  820

180

1200

  700

15

0,75

  180

TL 1000

34964

  1000

  820

180

1300

  700

15

0,75

  171

TL 1000B

32920

  1000

  820

180

1300

  800

15

0,75

  190

TL 1000XB

32925

  1000

  820

180

1300

1000

15

0,75

  210

TL 1000SS

33830

  1000

  820

350

1300

  800

48

0,37

  220

Нержавеющая сталь

TL 2000

22010

  2000

  820

200

1300

  800

17

1,5

  237

TL 2000B

22011

  2000

  820

200

1300

1000

17

1,5

  249

TL 3000

33560

  3000

  820

250

1300

  800

26

1,5

  300

TB 2000

22253

  2000

1000

220

1500

1000

26

1,5

  260

TB 2000B

22254

  2000

1000

220

1500

1200

26

1,5

  260

TM 1000

32970

  1000

1100

180

1700

  700

27

0,75

  260

TM 1500

22012

  1500

1100

230

1700

1000

17

1,5

  311

TM 1500B

33145

  1500

1100

230

1700

1200

17

1,5

  337

TM 3000

33180

  3000

1100

250

1700

  900

27

1,5

  386

TM 6000*

33810

  6000

1100

300

1700

  900

32

3,0

  550

TA 1000

33335

  1000

1300

200

2000

  800

16

1,5

  300

TA 2000

34230

  2000

1300

230

2000

  900

30

1,5

  400

TA 4000

33860

  4000

1300

350

2000

1200

27

3,0

  650

TA 10000*

33240

10000

1100

600

2000

1100

40

4,0

1200

TS 2000

33720

  2000

1500

250

2200

1200

27

1,5

  524

TS 2000B

33725

  2000

1500

250

2200

1500

27

1,5

  580

TS 4000

33430

  4000

1500

350

2200

1200

27

3,0

  700

TS 4000B

33440

  4000

1500

350

2200

1500

27

3,0

  770

TT 3000

32662

  3000

1700

300

2500

1300

27

3,0

  705

TT 6000

33460

  6000

1600

450

2500

1300

40

3,0

1190

TT 10000*

33070

10000

1500

600

2500

1300

55

4,0

1550

TP 3000

514564    3000

2000

400

3000

1500

38

3,0

1160

TP 6000

33400

  6000

2000

500

3000

1500

55

3,0

1375

TV 10000*

33200

10000

2200

700

3600

1500

72

4,0

2900

TF 3000

34090

  3000

3600

500

5000

2000

60

4,0

2300

 TO 4000

33140

  4000

4000

600

5600

1500

95

4,0

2500

Грузоподъем-  Высота

Высота

Длина  Ширина  Время

кВт

Вес с упаков-

Модель

Арт

ность кг

подъема мм  сложен мм

мм

мм

подъема сек

кой кг

Примечания

СТОЛЫ С ОДИНАРНЫМИ

НОЖНИЦАМИ

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

*Выносная гидростанция без кожуха

СЕ- ИЛИ ДЕКЛАРАЦИЯ СООТВЕТСТВИЯ

Подъемные столы и передвижные подъемные столы произведены в соответствии со стандартом, EN 1570, и стандартом передвижных столов, EN
1757-1 и в соответствии с директивами ЕМС для низковольтного оборудования. Продукция поставляется после тестирования с сертификатами
соответствия СЕ и гарантией качества или в определенных случаях с декларацией соответствия изготовителя.
Продукция EdmoLift сертифицирована для использования на территории Российской Федерации.

ПРОСТОЕ И БЫСТРОЕ ПЕРЕМЕЩЕНИЕ ГРУЗОВ



WP Express

НАЙДИТЕ РЕШЕНИЕ ДЛЯ ПОДЪЕМА С
EDMOLIFT

WP  Express  это  комбинация  рабочего  манипулятора
и  самоката.  Он  оборудован  большими  колесами  не
оставляющими  следов.  Легок  в  управлении,  имеет  малый
радиус поворота и очень устойчив.

ОСОБЕННОСТИ ОБОРУДОВАНИЯ

• Звонок  и  сьемный  пульт  управления  расположены  на
рукоятке управления.
• Эффективный  ножной  тормоз  установлен  на  заднем
колесе, что позволяет эффективно управлять WP express не
отвлекаясь.
• В  комплектацию  входят:  стояночный  тормоз,  зарядное
устройство и индикатор заряда батареи.
• Ограждение  вокруг  платформы  не  позволяет  грузам
падать  во  время  транспортировки,  высота  ограждения  от
уровня земли - 360 мм.
• Полностью соответствует стандарту EN1757.1.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Артикул

86070

Грузоподъемность

65 кг

Максимальная высота           1540 мм
Минимальная высота

295 мм

Длина

      1530 мм

Ширина

      670 мм

Платформа

      360x450 мм

Аккумулятор

      24В 7,2Ач

Зарядное устройство

      1,5A/230В

Вес с упаковкой

      75 кг
