2.25 Энергоснабжение нефтеперерабатывающих заводов

2.25.1 Теплоснабжение (котельная)

Котельная предназначена для обеспечения паром или горячей водой объектов предприятия. В зависимости от назначения различают следующие котельные установки: отопительные - для обеспечения теплом систем отопления, вентиляции и горячего водоснабжения, отопительно-производственные - для обеспечения теплом систем отопления, вентиляции, горячего водоснабжения и технологического водоснабжения, производственные - для технологического водоснабжения.

Отопительная котельная установка

Воздух, необходимый для горения, подается в топку дутьевыми вентиляторами. Дымовые газы удаляются из котла в атмосферу за счет естественной тяги через трубу.

На перекрытии котельного здания установлен деаэратор. Вода, нагретая в котле, подается потребителю, где отдает часть тепла и с пониженной температурой снова возвращается в котел для последующего подогрева. Схема котельной установки с водогрейными котлами представлена на рисунке 2.88.

Рисунок 2.88 - Схема котельной установки с водогрейными котлами:
1 - дымовая труба,2 - котел, 3 - деаэратор, 4 - питательный насос, 5 - дутьевые вентиляторы, 6 - горелки

Продукцией отопительной котельной установки является горячая вода.

Паровая котельная установка

Жидкое и газообразное котельное топливо смешиваются в горелке с воздухом из воздухоподогревателя и сгорают в топке.

Воздух, необходимый для горения топлива, забирается вентилятором из верхней зоны помещения котельной, подается в воздухоподогреватель для подогрева за счет дымовых газов. Тепло, выделившееся при сгорании топлива, передается воде через поверхность нагрева котла излучением в топке и конвекцией от нагретых газообразных продуктов сгорания в газоходах котла.

Образовавшийся в экранных трубах котла насыщенный пар собирается в барабане, откуда, пройдя сепарационные устройства, пар направляется через коллектор в пароперегреватель, где перегревается до заданной температуры, а затем идет к потребителю.

Конденсат отработанного пара, вернувшись от потребителя, направляется в деаэратор, который служит для удаления воздуха из воды. Туда же направляется химочищенная вода.

В состав деаэратора входят:

а) деаэрационная колонна,

б) деаэраторные баки,

в) охладитель выпара.

После деаэрации вся питательная вода подается питательными насосами в водяной экономайзер, где за счет тепла уходящих газов вода подогревается и поступает в барабан, откуда затем направляется в систему экранных труб, где и происходит процесс парообразования.

Уходящие из топки нагретые газы проходят последовательно между трубами пароперегревателя, водяного экономайзера и внутри труб воздухоперегревателя, отдавая тепло на перегрев пара. Подогрев питательную воду и воздух, дымовые газы охлаждаются и дымососом удаляются через трубу в атмосферу.

Схема паровой котельной установки представлена на рисунке 2.89.

Продукцией паровой котельной установки является пар (обычно высокого или среднего давления). Для получения пара низкого давления используются РОУ (редукционно-охладительные установки) - рисунок 2.90.

Рисунок 2.89 - Схема паровой котельной установки: 1-насос, 2 - топка, 3 - пароперегреватель, 4 - паровой котел, 5 - экономайзер, 6 - воздухоперегреватель, 7 - дымовая труба

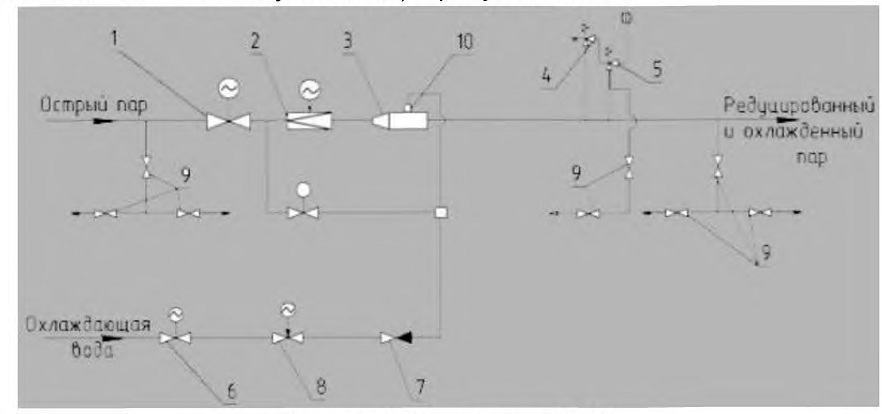

Рисунок 2.90 - Схема РОУ:
1 - задвижка, 2 - клапан доссельный, 3 - охладитель пара, 4 - клапан импульсный, 5 - ГПК, 6,9 - клапаны запорные, 7 - клапан обратный, 8 - клапан регулирующий, 10 - форсунка механического распыла воды.

2.25.2 Топливоснабжение

Описание На многих технологических установках НПЗ и НХЗ используют трубчатые печи, тепловая мощность которых колеблется от единиц до сотен МВт. Для обеспечения их бесперебойной работы на заводах сооружают системы снабжения топливом.

В качестве топлива на НПЗ и НХЗ применяют газ, получаемый в качестве побочного продукта в основном производстве, и мазут, который на НПЗ получают при переработке нефти, а на НХЗ подают со стороны. На некоторых НПЗ и НХЗ в качестве топлива используют также природный и попутный газы, поступающие из внешних источников по магистральным газопроводам и отводам.

Снабжение жидким топливом. Для обеспечения потребителей жидким топливом на НПЗ и НХЗ проектируют специальное топливное хозяйство, включающее резервуары, насосы и коммуникации. Объем резервуаров должен обеспечивать запас топлива, исходя из суточной работы всех заводских печей. Целесообразно предусматривать в топливном хозяйстве не менее трех стальных вертикальных резервуаров, один из которых служит для приема избыточного топлива от потребителей, второй - для раздачи, а третий - для отстоя между этими двумя операциями.

Во избежание выброса продукта из резервуаров температура хранения мазута не должна превышать 80-90 °С. Поскольку для обеспечения требуемой вязкости мазут марки 100 должен поступать к форсункам печей подогретым до температуры 110-120 °С, на технологических установках следует предусматривать подогреватели мазута.

Принципиальная схема снабжения НПЗ жидким топливом представлена на рисунке 2.91.

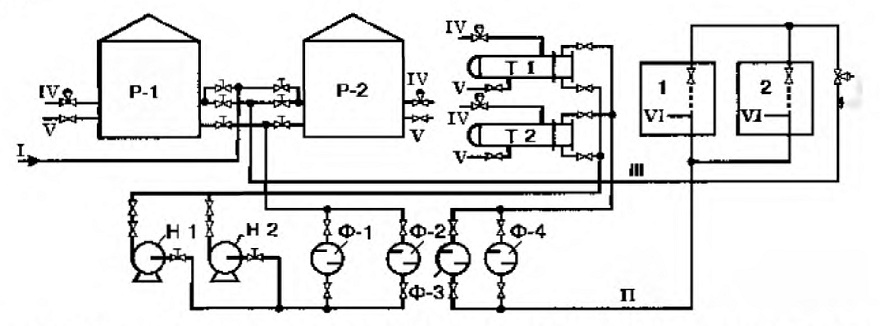

Рисунок 2.91 - Принципиальная схема снабжения НПЗ жидким топливом Р1,2 — Резервуары топочного мазута, Т1,2 — Подогреватели мазута, Н1,2 — Насосы мазута, Ф1,4 - Фильтры, 1,2 - установки потребителя мазута Потоки 1 - мазут со стороны для подпитки топливного хозяйства, II - мазут из топливного хозяйства потребителям, III- мазут от потребителей в топливное хозяйство, IV- пар, V - конденсат, VI - мазут к горелкам

Снабжение газом. Углеводородные газы, полученные на технологических установках, направляют на газораспределительные пункты (ГРП). В проектах следует предусматривать подачу газов на ГРП по самостоятельным коллекторам с однотипных установок, редуцирование и смешение газов на ГРП с последующей выдачей газа потребителям под различным давлением. На территории предприятий проектируют

прокладку нескольких коллекторов топливного газа: для печей беспламенного горения (0,5 МПа), для прочих трубчатых печей (0,3 МПа), для столовых и лабораторий (0,005 МПа).

При проектировании топливных систем необходимо уделять особое внимание стабилизации давления в них. Опыт эксплуатации показал, что зачастую давление в сетях топливного газа повышается, и предприятия вынуждены сбрасывать избыток топливного газа на факел.

Для стабилизации давления в топливной сети могут быть предусмотрены следующие варианты: 1) сброс избытка топливного газа на заводскую ТЭЦ при условии сглаживания колебаний в подаче нефтезаводского газа природным газом; 2) поддержание постоянного давления путем сбрасывания избытка топливного газа через регулятор давления в топливо, поступающее на две-три установки (на этих установках следует предусмотреть смесительную емкость, в которую, кроме сбрасываемого газа, подают через регулятор давления природный газ, прямогонный газ или испаренный сжиженный газ); 3) система автоматического перехода печей с жидкого топлива на газообразное и обратно. Схема газораспределительного пункта представлена на рисунке 2.92.

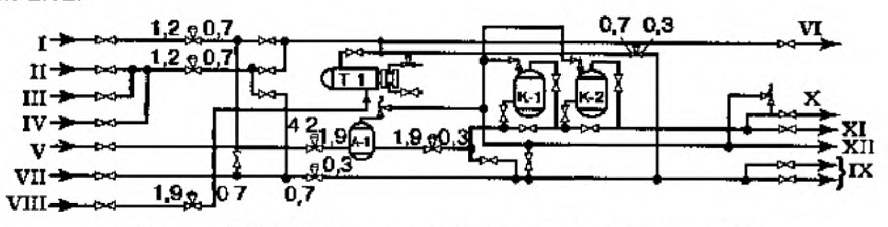

Рисунок 2.92 - Схема газораспределительного пункта Т-1 - испаритель жидких газов, К-1, К-2 - адсорберы для очистки газов,
А-1 - расширитель водородсодержащего газа Потоки I - сухой газ риформинга, II - газ гидроочистки, III - газ термического крекинга, IV - возвратный газ с факельного хозяйства, V - водородсодержащий газ риформинга, VI - газ на установку сероочистки, VII - газ с установки сероочистки, VIII - жидкий газ, IX - неочищенный отопительный газ к потребителям, X - газ для лаборатории, XI - газ для потребителей административной зовы, ХИ - сброс на факел
